MANUAL CONTROL UNIT TOUCH DALI-2
MANUAL CONTROL UNIT TOUCH DALI-2
GTIN: 4058075837546
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Yksinkertainen, intuitiivinen käyttö
- Manuaalinen himmennys, kytkentä ja valoasetusten tallentaminen
- Yksilöllinen kirkkaustason säätö
- Virtakatkon jälkeinen käyttäytyminen voidaan asettaa
- Laadukas lasikansi

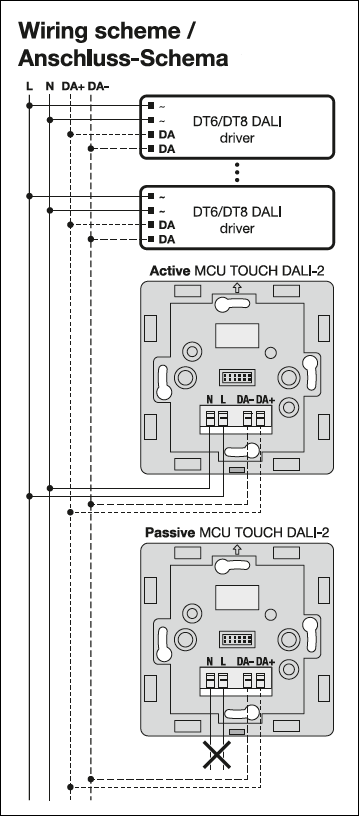

- Verkkovirta (aktiivinen tila) tai DALI-käyttöinen (passiivinen tila)
- Valinnainen pinta-asennuskehys saatavana
- Yhteensopiva LEDVANCE VIVARES DALI -valonohjausjärjestelmän kanssa (LEDVANCE DALI -valaisimet)
Käyttökohteet
- Yhden huoneen ratkaisu, jossa jopa 4 sisäänkäyntialuetta
- Kokous ja neuvotteluhuoneet
- Ravintolat
- Myymälävalaistus
- Yksityiskodit
Tuoteominaisuudet

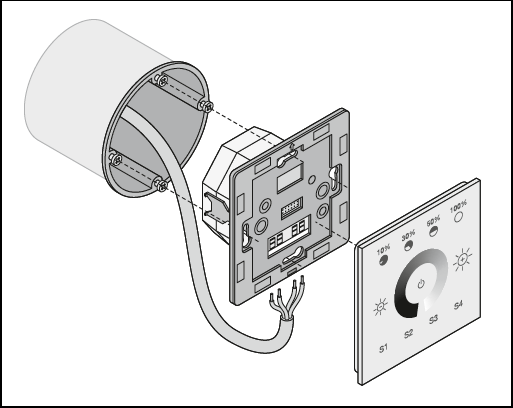

- DALI-2 ohjauslaite asennettavaksi tavallisiin uppoasennettaviin koteloihin
- Kosketuspinta manuaalista valonsäätöä varten

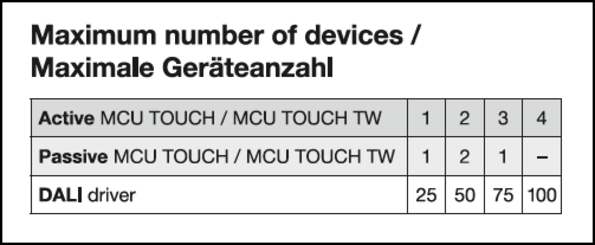

- Jopa 4 ohjauslaitetta voidaan kytkeä rinnakkain useiden ohjauspisteiden muodostamiseksi
- Automaattinen synkronointi ohjauspisteiden välillä
- DALI-valojen määrä ohjausyksikköä kohden: jopa 25
- DALI-ohjauskaapelin kaapelin pituus: jopa 300 m
Referenssit ja linkit
- Ajankohtaiset tiedot ovat osoitteessa https://www.ledvance.fi/ammattikaeyttoe/tuotteet/valonohjauskomponentit-c7592
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 2,70 W |
| Nimellisjännite | 100…240 V |
| Input current | 48 mA |
| Nimellinen toisiovirta | 65 mA |
| Verkkotaajuus | 50…60 Hz |
MITAT JA PAINO
| Pituus | 86,00 mm |
| Leveys | 86,00 mm |
| Leveys (sis. pyöreät valaisimet) | 86.00 mm |
| Korkeus | 41,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 41.00 mm |
| Syöttöjohtimien poikkipinta-ala | 0.5…1.5 mm² |
| Syöttöjohtimien kuorintapituus | 6…7 mm |
| Tuotteen paino | 200,00 g |
VÄRIT JA MATERIAALIT
| Tuotteen väri | valkoinen |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 52 °C |
Käyttöikä
| Kytkentäkertojen määrä | 30000 |
MUUT LISÄTIEDOT
| Ohjausulostulojen lukumäärä | 1 |
| Liitettävissä olevien anturien lukumäärä (vain verkkokytkentäkontaktilla varustetut anturit) | 16 |
| Макс. брой свързани драйвери | 25 |
| Приложение за въвеждане в експлоатация | Käyttövalmis |
| Приложение за инструмент за управление на светлината | Ei |
| Групи | 1 |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennystapa | DALI-2 |
| Himmennysalue | 1…100 % |
| Asennustapa | Kiinnittyy kojerasiaa |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | CE, UKCA, EAC |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075837546 | Yksikköpakkaus 1 |
102 mm x 112 mm x 55 mm | 244.00 g | 0.63 dm³ |
| 4099854334665 | Kuljetuslaatikko 30 |
320 mm x 320 mm x 250 mm | 7968.00 g | 25.60 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
SURFACE MOUNT FRAME | 4058075843561 |
Käyttöohje / turvallisuusohjeet
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Laajennettu asennusohje

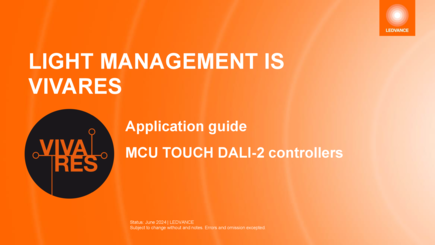

Application guide MCU TOUCH DALI-2 controllers
Application guide MCU TOUCH DALI-2 controllers
Lakitiedot
Legal Insert DALI COMPONENTS
Legal Insert DALI COMPONENTS
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
MCU DALI
MCU DALI

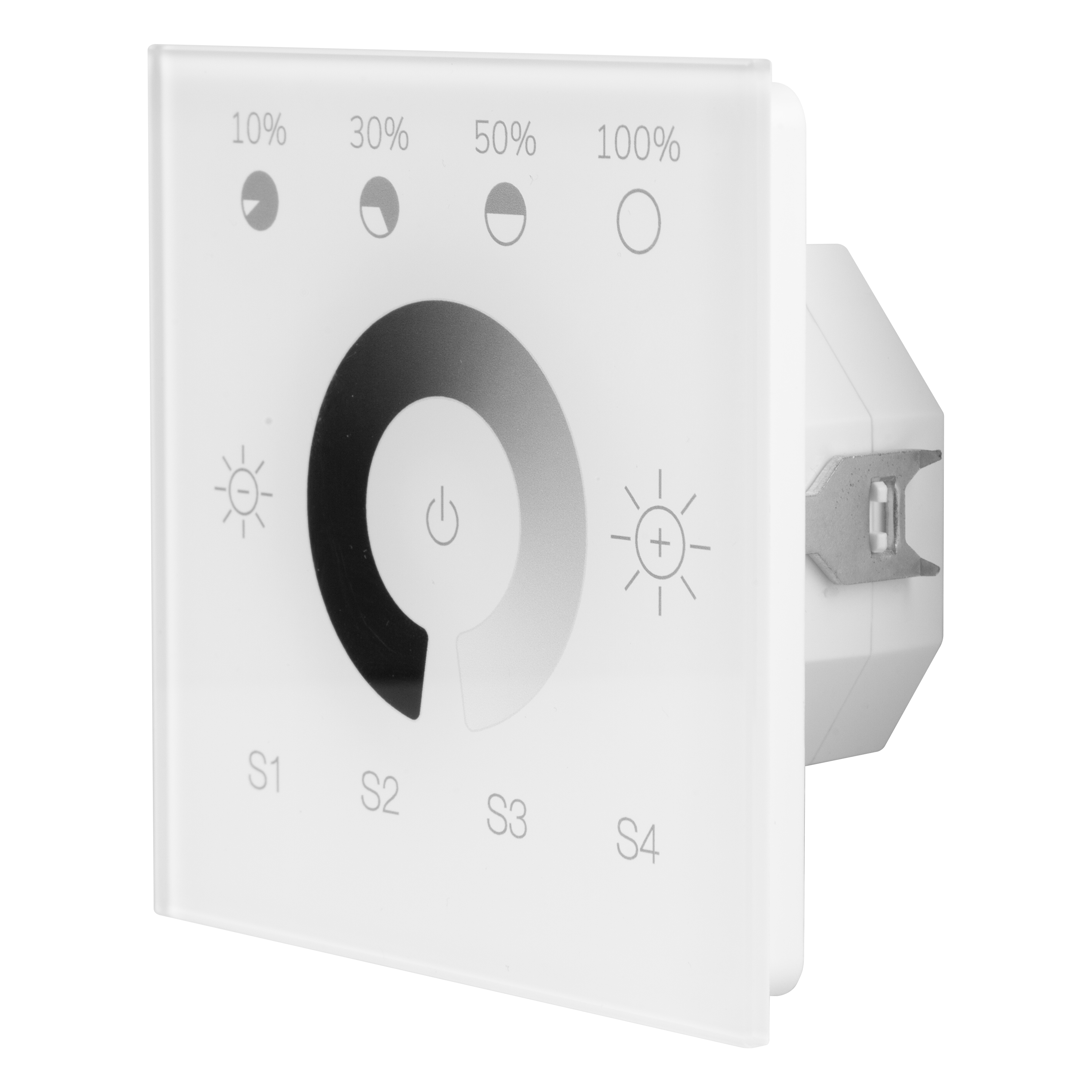

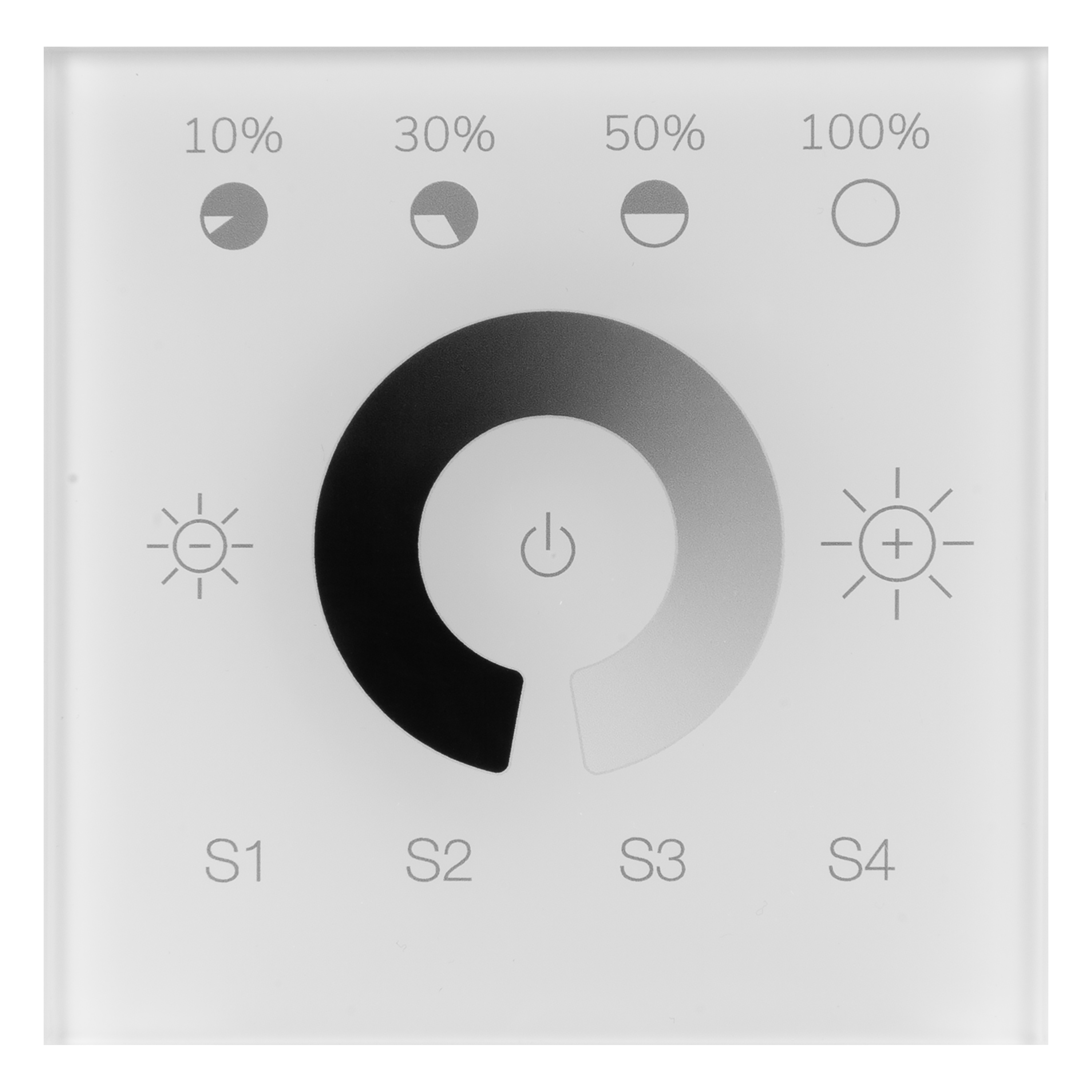

Tuotekuva: valkoinen tausta, pystyasennossa
MCU TOUCH DALI-2
MCU TOUCH DALI-2

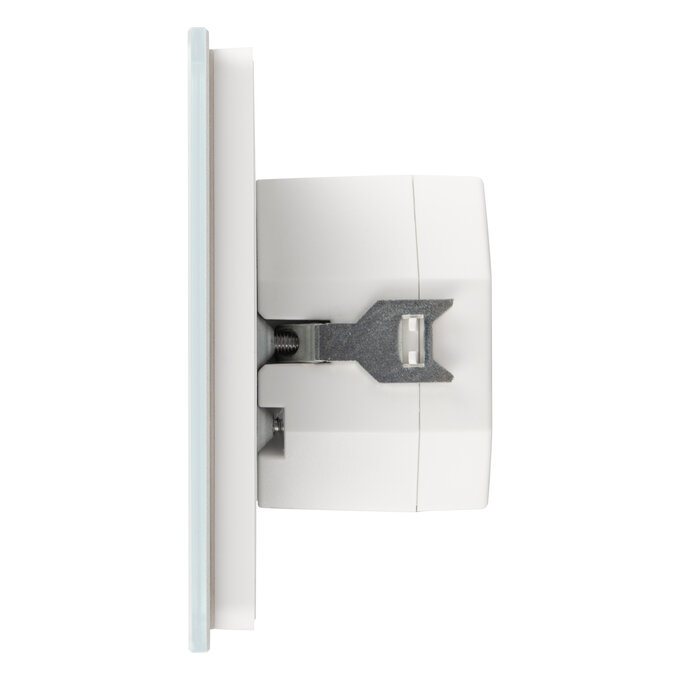

Tuotekuva: valkoinen tausta, tila
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Tuotelinjapiirros kirjaimilla
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Tuotelinjapiirros numeroilla
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Tuotelinjapiirros - tekninen
MCU TOUCH DALI-2
MCU TOUCH DALI-2

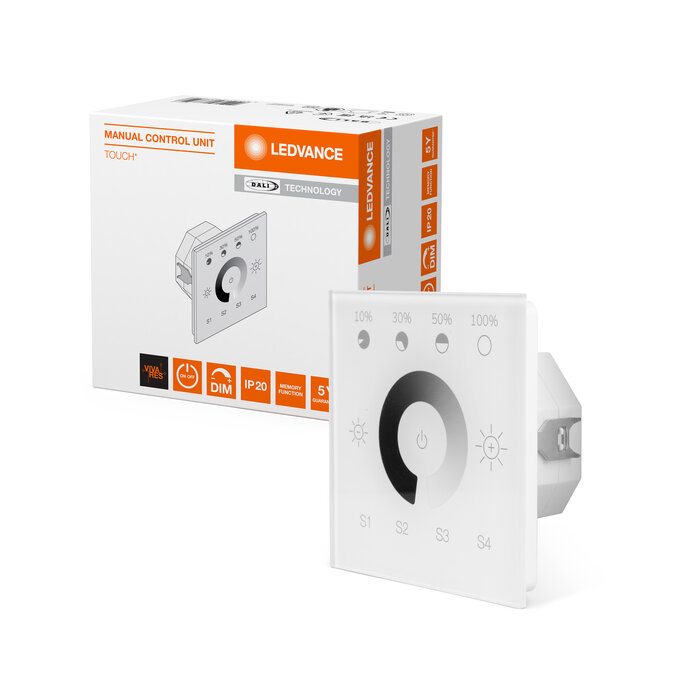

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
FC Control Unit Touch DALI
FC Control Unit Touch DALI
Pakkauskuva, edestä
FC Control Unit Touch DALI
FC Control Unit Touch DALI

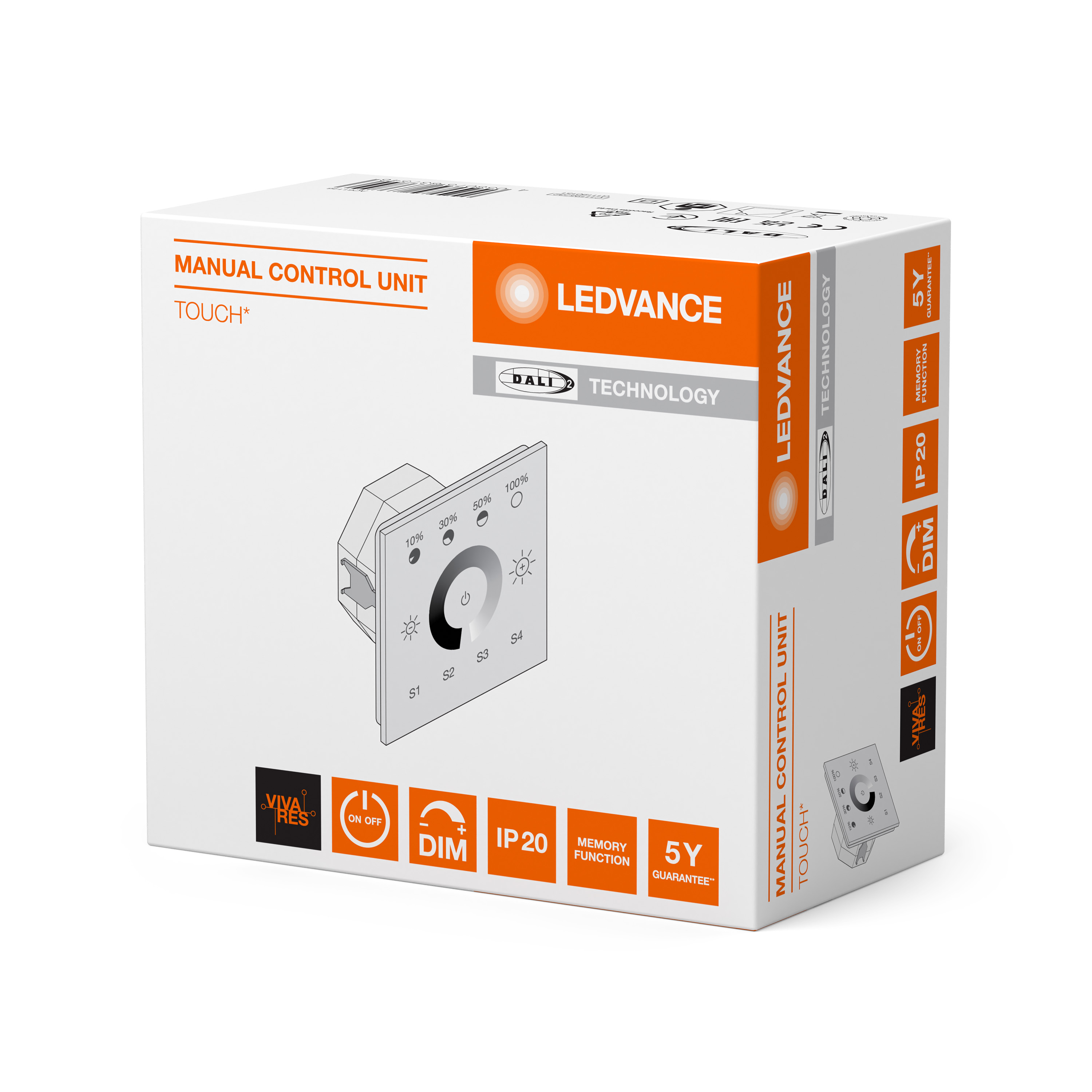

Pakkauskuva, tilavuus
FC Control Unit Touch DALI
FC Control Unit Touch DALI
Katalogin tiedot 1
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Katalogin tiedot 2
MCU TOUCH DALI-2
MCU TOUCH DALI-2
Katalogin tiedot 3
MCU TOUCH DALI-2
MCU TOUCH DALI-2
CAD STEP 3D
MCU TOUCH
MCU TOUCH
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero | UK-tunniste |
|---|---|---|---|---|---|
| 4058075837546 | 1361086 | 2628015 | 1475253 | 919076140 | 437370772 |
