FLEX CONTROL UNIT IOT DALI-2 HCL TW

FLEX CONTROL UNIT IOT DALI-2 HCL TW

GTIN: 4058075841888 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • DALI-2-sertifioitu parantamaan monen valmistajan yhteentoimivuutta
  • BIOLUX Human Centric Lighting - korkealaatuista päivänvalon rytmiä toimistotiloihin
  • Etäkäyttö mahdollistaa muutoksien tekemisen mistä tahansa
  • LAN Interconnect yhdistää jopa 8 reititintä samaan verkkoon
  • REST-rajapinta FLEX CU IOT DALI-2 HCL TW -ohjaimen yhdistämiseen kolmannen osapuolen pilvipalveluun
  • Valmiina valinnaisiin VIVARES-pilvipalveluihin
Käyttökohteet
  • Jopa 1000 neliömetrin alueen valaistus yhdellä ohjausyksiköllä
  • Huoneen ja lattian ohjaus
  • Valo- ja läsnäoloantureiden liitäntä automaattista valonsäätöä varten
  • RGB- ja TW-käyttökohteet
Tuoteominaisuudet
  • DALI-2-sertifioitu ohjausyksikkö jopa 128 valolle ja 126 anturi-painikeliittimelle
  • IoT-valmius integroidulla reitittimellä mahdollistaa etäkäytön
  • Yhteensopiva LEDVANCE DALI IoT WEB UI- ja DALI IoT CONFIG -ohjelmiston kanssa
  • Kiinteistönhallintajärjestelmän integrointi erillisen KNX-liitännän kautta
  • Käyttöönotto Ethernet/WLAN-verkon kautta
  • Pieni koko: vain 6 TE (DIN-kisko)
  • DALI-ohjauskaapelin kaapelin pituus: jopa 300 m
Tekniset varusteet
  • Sovellus iOS:lle ja Androidille saatavilla ilmaiseksi sovelluskaupasta
Referenssit ja linkit
  • Ajankohtaiset tiedot ovat osoitteessa https://www.ledvance.fi/ammattikaeyttoe/tuotteet/valonohjauskomponentit-c7592
SÄHKÖTEKNISET TIEDOT
Nimellisteho 20,00 W
Nimellisjännite 220…240 V
Virtatyyppi Tasavirta (DC)
Input current 120 mA
Verkkotaajuus 50…60 Hz
Toimintataajuus 50/60 Hz
MITAT JA PAINO
Pituus 91,00 mm
Leveys 106,00 mm
Leveys (sis. pyöreät valaisimet) 106.00 mm
Korkeus 62,00 mm
Korkeus (sis. sylinterivalaisimet) 62.00 mm
Syöttöjohtimien poikkipinta-ala 0.5…2.5 mm²
Syöttöjohtimien kuorintapituus 10…12 mm
Tuotteen paino 247,00 g
VÄRIT JA MATERIAALIT
Tuotteen väri Vaaleanharmaa
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -20…+50 °C
Tc-mittauspisteen enimmäislämpötila 70 °C
Käyttölämpötila-alue -20…+50 °C
Käyttöikä
Kytkentäkertojen määrä 30000
MUUT LISÄTIEDOT
Ohjausulostulojen lukumäärä 2
Макс. свързващи съединители / сензори с бутони 126
Макс. брой свързани драйвери 128
Приложение за въвеждане в експлоатация Ohjelmisto
Приложение за инструмент за управление на светлината Sovellus (Android/iOS)
Групи 32
MUUT OMINAISUUDET
Himmennettävä Ei
Himmennystapa DALI-2
Asennustapa Rail mounting
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät CE
Iskunkestävyysluokka II
Kotelointiluokka IP20
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4058075841888 Yksikköpakkaus
1		 112 mm x 94 mm x 72 mm 284.00 g 0.76 dm³
4058075841895 Kuljetuslaatikko
20		 235 mm x 199 mm x 372 mm 5905.00 g 17.40 dm³
Käyttöohje / turvallisuusohjeet
FLEX CU IOT DALI2 HCL TW
PDF (26.46 MB)
Laajennettu asennusohje
FLEX CU IoT DALI-2 Controller
PDF (9.13 MB)
Pakkauksen tiedot
Privacy Information for LEDVANCE DALI IOT CONFIG tool_Dec2024
PDF (121.71 KB)
Pakkauksen tiedot
Privacy Information for LEDVANCE DALI IOT CONTROL APP_Dec2024
PDF (125.65 KB)
Pakkauksen tiedot
Privacy Information for LEDVANCE DALI IOT WEB UI_Dec2024
PDF (137.97 KB)
Pakkauksen tiedot
Privacy Policy for LEDVANCE DALI IOT Remote Access_Dec2024
PDF (148.3 KB)
Pakkauksen tiedot
Quick Start Guide DALI-2 IoT Remote Access Service
PDF (583.73 KB)
Pakkauksen tiedot
Quick Start Guide DALI IoT WebUI Commissioning software
PDF (685.55 KB)
Pakkauksen tiedot
FAQ VIVARES FLEX CU IOT DALI-2 HCL TW
PDF (1.52 MB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Vaatimustenmukaisuusvakuutukset
FLEX CU IOT DALI-2 HCL TW
PDF (231.43 KB)
Julkaisutiedot
LEDVANCE DALI IoT Config tool 3 1 18 23405 EN
PDF (64.07 KB)
Julkaisutiedot
LEDVANCE DALI IoT Config tool 3 1 18 23405 DE
PDF (60.96 KB)
Avoimen lähdekoodin komponentit
LEDVANCE DALI IOT Config Tool
PDF (204.69 KB)

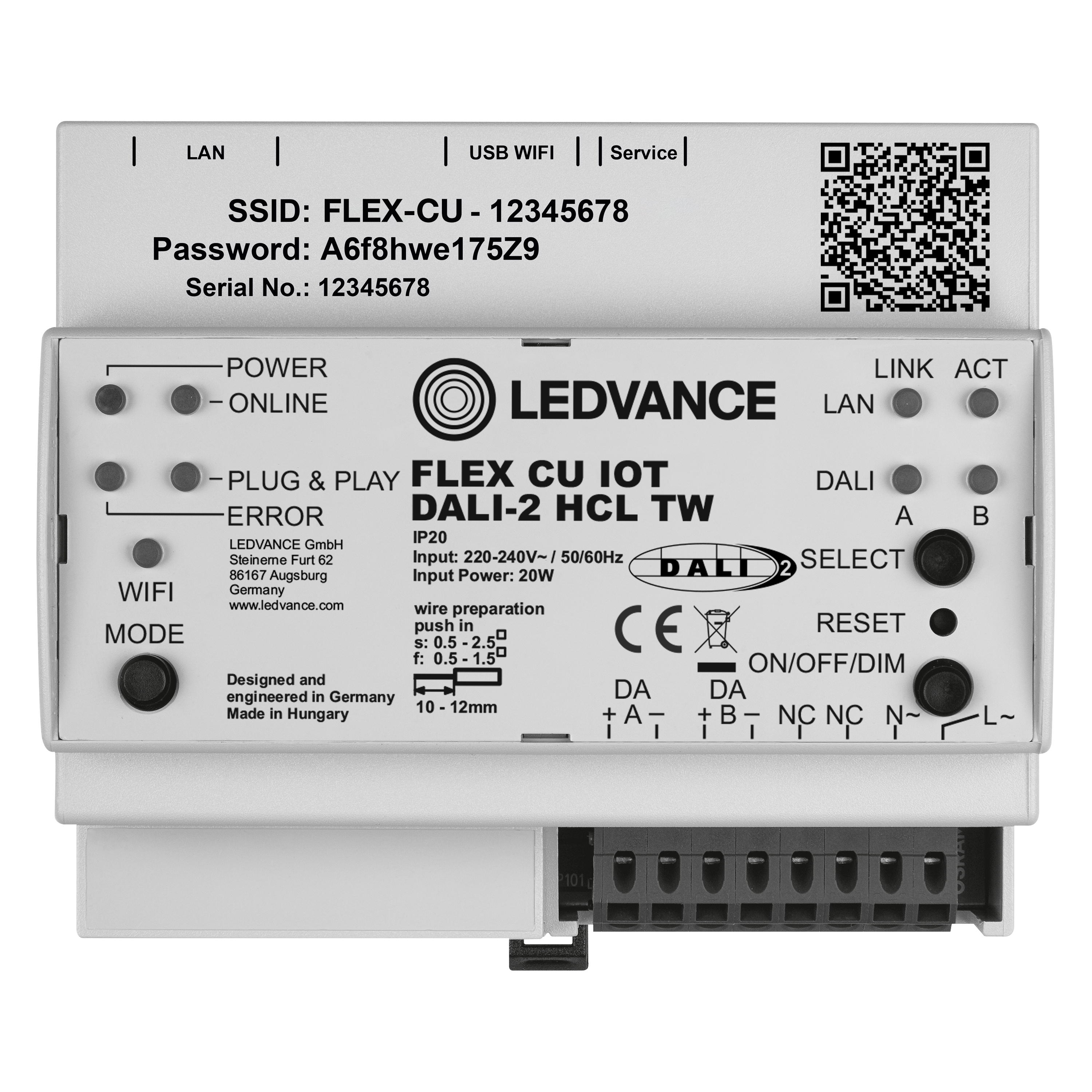

Tuotekuva: valkoinen tausta, pystyasennossa
FLEX CU IOT DALI-2 HCL TW
JPG (3.39 MB)
Tuotelinjapiirros kirjaimilla
FLEX CU IOT DALI-2 HCL TW
SVG (40 KB)
Tuotelinjapiirros numeroilla
FLEX CU IOT DALI-2 HCL TW
SVG (42.41 KB)
Tuotelinjapiirros - tekninen
FLEX CU IOT DALI-2 HCL TW
SVG (33.76 KB)

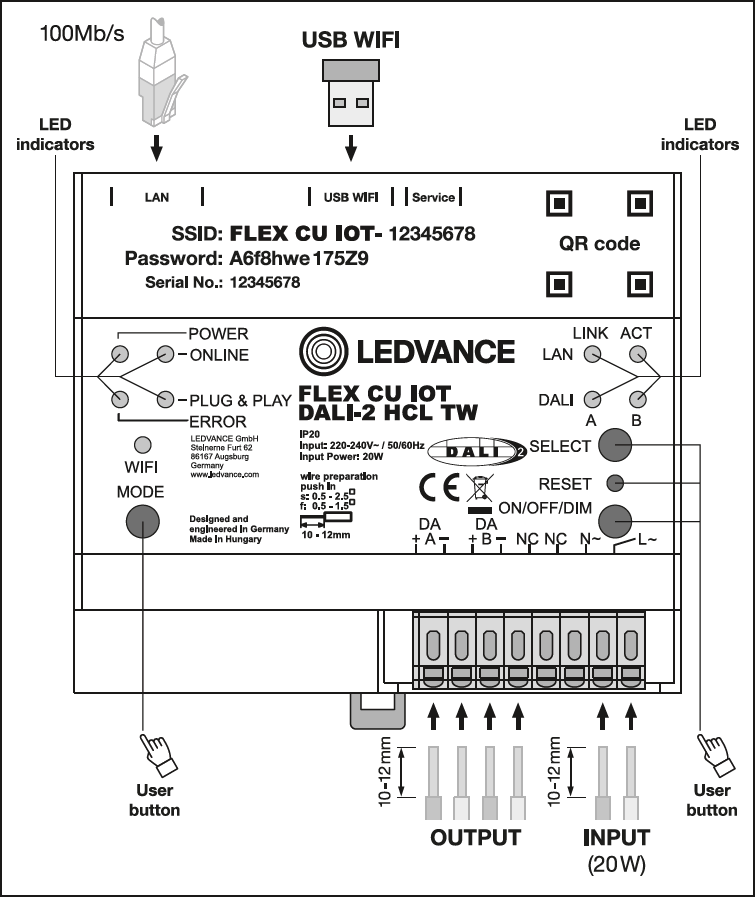

Katalogin tiedot 1
FLEX CU IOT DALI 2 HCL TW
PNG (86.23 KB)

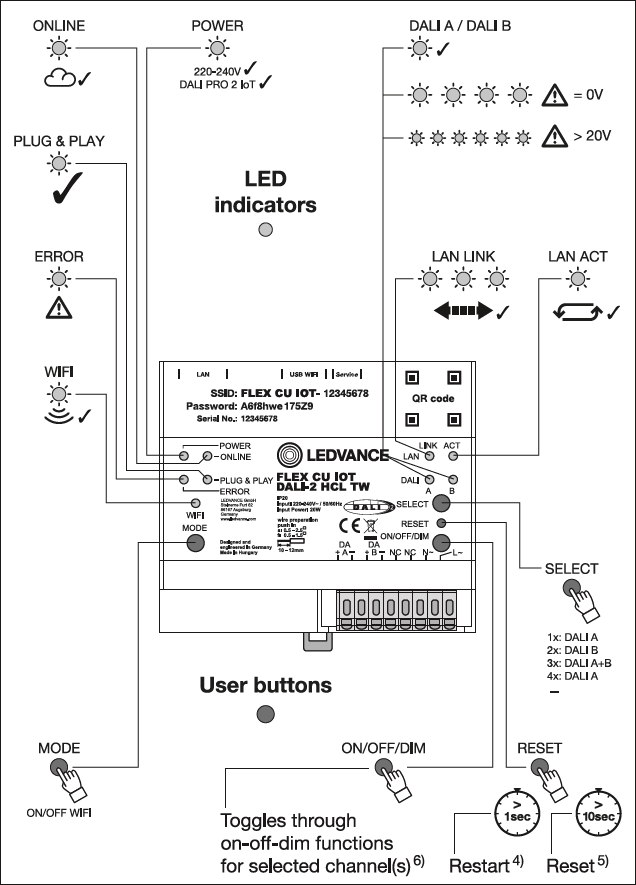

Katalogin tiedot 2
FLEX CU IOT DALI 2 HCL TW
PNG (58.11 KB)

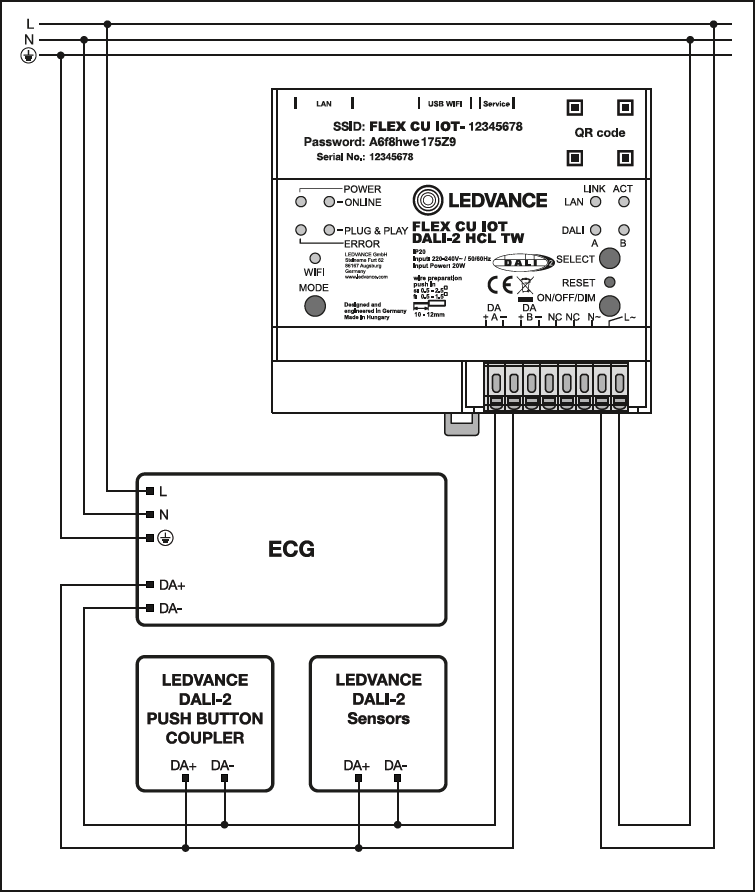

Katalogin tiedot 3
FLEX CU IOT DALI 2 HCL TW
PNG (84.97 KB)
Windows-määritysohjelmisto
LEDVANCE DALI IoT Config Installer v3 1 19 23418 DE
ZIP (6.67 MB)
Windows-määritysohjelmisto
LEDVANCE DALI IoT Config Installer v3 1 19 23418 EN
ZIP (6.67 MB)
Firmware Update Controller
Update Tool DE
ZIP (238.54 KB)
Firmware Update Controller
Update Tool EN
ZIP (240.37 KB)
Sovelluskuvat
The Room Product Setup Comb LMS
JPG (5.84 MB)
Sovelluskuvat
The Room Product Setup Comb FULL SORTIMENT
JPG (1.74 MB)
Sovelluskuvat
Hero image 2560x864px The Room Product-Setup Comb LMS close up
JPG (789.3 KB)
Sovelluskuvat
Hero image 2560x864px The Room Product-Setup Comb LMS
JPG (665.13 KB)
EAN SEG-numero EFO-numero ELDAS-numero UK-tunniste
4058075841888 1361152 4545455 919583570 437370691
