DALI SENSOR LS/PD LI G2
DALI SENSOR LS/PD LI G2
GTIN: 4062172072069
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Small housing design
- Frames for different mounting types for luminaires
- DALI-2 certified
- DALI Bus powered (No mains connection necessary)
- Multiple sensors connectable to the same DALI line
- Presence detection angle adjustable between 40…90° via integrated shutters
- Integreatable in light- and building management systems supporting DALI-2 sensors
Käyttökohteet
- Suitable for indoor applications
- Installation in office luminaires
- Suitable for floor standing luminaires in combination with an application controller
- Ceiling installation via LS/PD CI KIT or LS/PD AP KIT possible
Tuoteominaisuudet
- Light and presence sensor for luminaire installation
- Presence detection via passive IR element
- Light sensor operating range: 20…800 lx (measured at sensor)
- Mounting height: 2…5 m
- Function indicator with two-color LED
Tekniset varusteet
- Attachable mounting frame for luminaire mounting from inside and outside
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 0,10 W |
| Nimellisjännite | 16 V |
| Verkkotaajuus | 0 Hz |
MITAT JA PAINO
| Pituus | 48,00 mm |
| Leveys | 15,00 mm |
| Leveys (sis. pyöreät valaisimet) | 15.00 mm |
| Korkeus | 17,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 17.00 mm |
| Tuotteen paino | 10,00 g |
VÄRIT JA MATERIAALIT
| Tuotteen väri | Vaaleanharmaa |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+50 °C |
MUUT OMINAISUUDET
| Himmennettävä | Ei |
| Himmennystapa | DALI-2 |
| Asennuskorkeus enintään | 5 m |
| Havaintoalue | 6 m |
| Havaintokulma | 80 ° |
| Asennustapa | Upotettu/Intergroitava valaisin |
| Valaistusvoimakkuustunnistimen toimintaetäisyys | 20…800 lx |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | CE |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4062172072069 | Yksikköpakkaus 1 |
128 mm x 37 mm x 27 mm | 49.00 g | 0.13 dm³ |
| 4062172072076 | Kuljetuslaatikko 25 |
223 mm x 197 mm x 179 mm | 1131.00 g | 7.86 dm³ |
Käyttöohje / turvallisuusohjeet
DALI2 SENSOR LS/PD LI
DALI2 SENSOR LS/PD LI
Vaatimustenmukaisuusvakuutukset
DALI SENSOR LS PD LI
DALI SENSOR LS PD LI
EU Data Act
Connected Products and Related Software and Services
Connected Products and Related Software and Services
Tuotekuva: valkoinen tausta, lävistäjä OSRAM-logolla
DALI SENSOR LS/PD LI G2
DALI SENSOR LS/PD LI G2
Tuotekuva: valkoinen tausta, diagonaali
DALI SENSOR LS/PD LI G2
DALI SENSOR LS/PD LI G2
Tuotelinjapiirros kirjaimilla
DALI SENSOR LS/PD LI G2
DALI SENSOR LS/PD LI G2
Tuotelinjapiirros numeroilla
DALI SENSOR LS/PD LI G2
DALI SENSOR LS/PD LI G2
Tuotelinjapiirros, etuosa, ei mittoja
332604_DALIeco Sensor LI
332604_DALIeco Sensor LI
Tuotelinjapiirros - tekninen
DALI SENSOR LS PD LI G2 2PDF 110820
DALI SENSOR LS PD LI G2 2PDF 110820
Katalogin tiedot 1

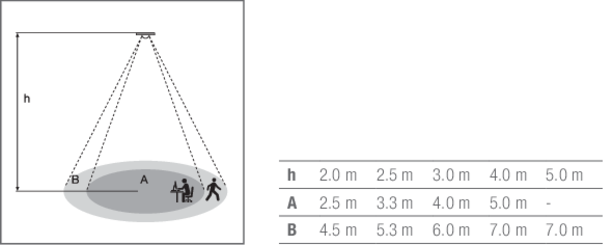

Vivares sensor table
Vivares sensor table
CAD STEP 3D
DALI SENSOR LS PD LI G2
DALI SENSOR LS PD LI G2
CAD-tiedot 3D PDF
OTI DALI NFC L CAD3PDF
OTI DALI NFC L CAD3PDF
| EAN | SEG-numero | ELDAS-numero | UK-tunniste |
|---|---|---|---|
| 4062172072069 | 7985352 | 535954500 | 434486960 |
