TruSys PERFORMANCE NARROW
TruSys® PFM N 70 W/4000 K
GTIN: 4058075290969
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Suora valonjako korkeisiin kohteisiin
- Helppo asentaa, kytkentään ei tarvita työkaluja
- Energiaa säästävä ja kustannustehokas
- Monikäyttöinen laajan valovirta- ja avauskulmavaihtoehtojen ansiosta
- Mahdollistaa jopa 57 (päälle/pois) / 66 (DALI) valaisimen jonoasennuksen
- Saatavana malleja DALI-virtalähteillä
Käyttökohteet
- Korvaa suoraan loistelampulla varustetut valaisimet
- Teollisuushallit, korkeat hyllyvarastot, autotallit, rautakaupat
Tuoteominaisuudet
- Kapea avauskulma: 60°
- Napsautetaan paikoilleen kätevillä napsautuspainikkeilla
- Valotehokkuus: jopa 160 lm/W
- Kiinteät valaisintapit
- Valovirtavaihtoehdot 5600 lm, 8000 lm, 11200 lm
- Teräsrunko
- Linssin materiaalil: PMMA
- Kotelointiluokka: IP20
- Yhteinen LEDVANCE tuoteperheen design
- Elinikä (L80/B10): jopa 60,000 h
Tekniset varusteet
- Runkokisko kiinteällä integroidulla 5- ja 8-napaisella kaapelilla
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 70,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 380 mA |
| Käynnistysvirtapiikki | 32 A |
| Käynnistysvirran aika Th50 | 400 µs |
| Valaisimien enimmäislukumäärä per B16 | 5 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 5 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 9 |
| Tehokerroin (cos φ) | > 0,90 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | I |
| Toimintatapa | Kiinteä LED-virtalähde |
Fotometriset tiedot
| Valovirta | 11200 lm |
| Valotehokkuus | 160 lm/W |
| Värilämpötila | 4000 K |
| Valon väri (EN 12464-1) | Viileän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | ≥80 |
| Värilaadun tasaisuus (SDCM) | ≤3 sdcm |
| Matala välkyntä | Kyllä |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Säteilykulma | 60 ° |
| UGR, pitkittäinen | 21 |
MITAT JA PAINO
| Pituus | 1500,00 mm |
| Korkeus | 39,40 mm |
| Leveys | 66,80 mm |
| Tuotteen paino | 1660,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| Rungon materiaali | Steel |
| Kuvun/heijastimen materiaali | Polymetyylimetakrylaatti (PMMA, akryyli) |
| Valopinnan materiaali | PMMA, akryyli |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -25…+40 °C |
| Kytkentätapa | Plug-in-liitäntä |
| Kotelointiluokka | IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK04 |
| Himmennettävä | Ei |
| Kiinnitystapa | Ripustus/pinta |
| Asennuspaikka | Kiinnityskisko |
| Käyttöympäristö | Sisäkäyttöön |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 55000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 50000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 40000 h |
| Kytkentäkertojen määrä | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 980 mA |
| Liitäntälaite - toisiorippelivirta | < 20 % |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, EAC |
| Pallonkestävä | Ei |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) Nonafluorobutanesulfonic acid (59933-66-3) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075290969 | Yksikköpakkaus 1 |
83 mm x 1,571 mm x 88 mm | 1835.00 g | 11.47 dm³ |
| 4058075290976 | Kuljetuslaatikko 4 |
1,589 mm x 194 mm x 198 mm | 8133.00 g | 61.04 dm³ |
Käyttöohje / turvallisuusohjeet
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
UI_TruSys® TRUNKING SYSTEM PFM ON/OFF
Lakitiedot
LS Insert Trusys PFM
LS Insert Trusys PFM
Vaatimustenmukaisuusvakuutukset
CE TRUSYS PFM 70W 4000K N AC17200
CE TRUSYS PFM 70W 4000K N AC17200
Tuotekuva: valkoinen tausta, diagonaali
TRUSYS PFM LUM
TRUSYS PFM LUM
Tuotelinjapiirros kirjaimilla
TRUSYS PFM
TRUSYS PFM
Tuotelinjapiirros numeroilla
TRUSYS PFM
TRUSYS PFM
Tuotelinjapiirros, etuosa, ei mittoja
TRUSYS PFM
TRUSYS PFM
IES-tiedosto (IES)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
LDT-tiedosto (Eulumdat)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
ULD-tiedosto (DIALux)
TRUSYS PFM 70W-4000K N
TRUSYS PFM 70W-4000K N
ROLF-tiedostot (RELUX)
TRUSYS PFM 70W-4000K
TRUSYS PFM 70W-4000K

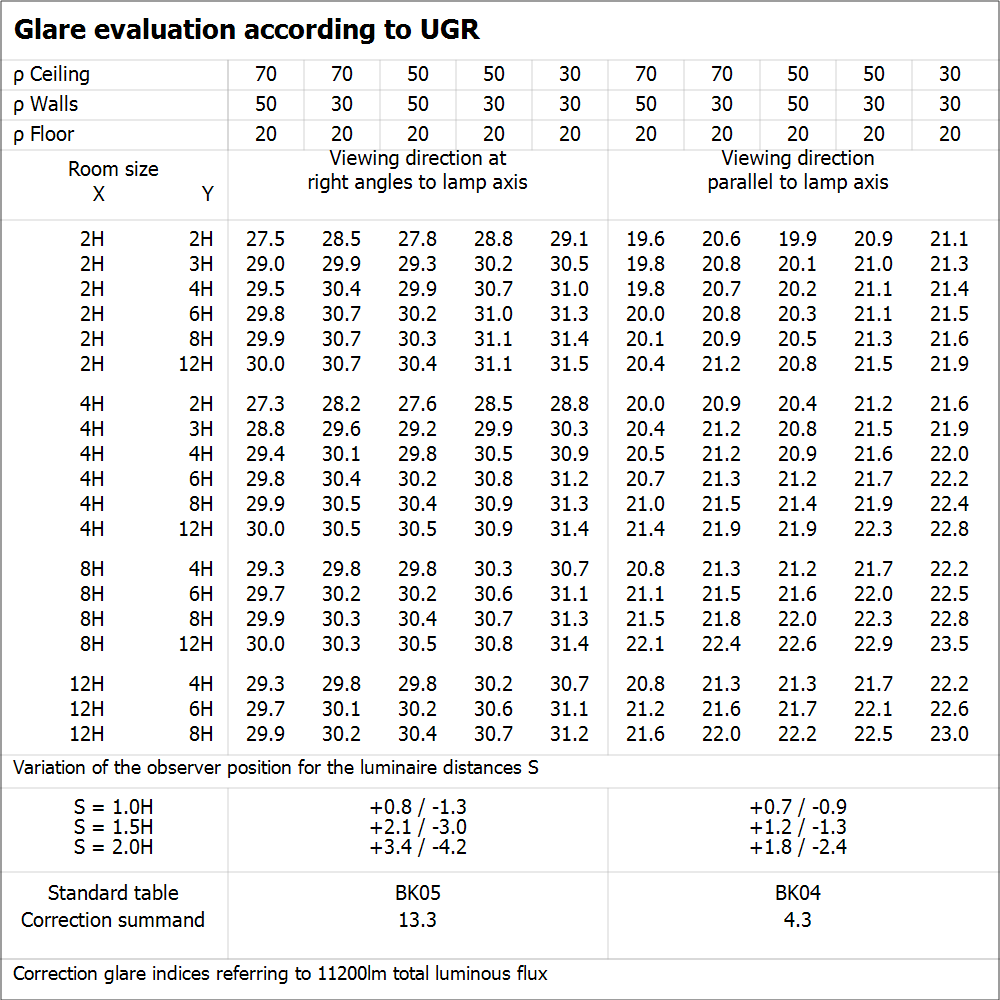

UGR-tiedosto (UGR-taulukko)
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
Valonjakokäyrä, tyyppi kartio
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
Valonjakokäyrä, tyyppi polar
TRUSYS PFM 70W 4000K N
TRUSYS PFM 70W 4000K N
BIM Revit 3D
TruSys®-Performance
TruSys®-Performance
CAD STEP 3D
TRUSYS PFM INSERT
TRUSYS PFM INSERT
Sovelluskuvat
DANIELLA LOGISTICS CENTER 04
DANIELLA LOGISTICS CENTER 04
Sovelluskuvat
DANIELLA LOGISTICS CENTER 05
DANIELLA LOGISTICS CENTER 05
| EAN | SEG-numero | Sähkönumero |
|---|---|---|
| 4058075290969 | 7215018 | 4283611 |
