HB SEN P 190W 840 110DEG IP65 | HIGH BAY SENSOR GEN 4 | LEDVANCE

HIGH BAY SENSOR GEN 4

HB SEN P 190W 840 110DEG IP65

GTIN: 4058075603288 Kuljetuslaatikko / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Useita eri säätömahdollisuuksia havaintoalueen, hämärätunnistuksen ja päälläolon osalta
Suuri valotehokkuus
Energiansäästö jopa 64 % verrattuna perinteisiin syväsäteilijöihin
5 vuoden takuu
Soveltuu käytettäväksi pölyisissä ja kosteissa paikoissa korkean IP-luokituksen ansiosta

Käyttökohteet

Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
Varastot
Logistiikkahallit
Teollisuus
Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)

Tuoteominaisuudet

HF-liikkeentunnistimella ja hämäräkytkimellä
Erilaiset valovirrat ja avauskulmat asennuskorkeuksille ~ 6 m - 10 m

Tekniset varusteet

Mukana tunnistin, ripustuskoukku ja kiinnityssanka
Heijastimet ja kaukosäädin saatavana erikseen

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	190,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	850 mA
Käynnistysvirtapiikki	54.4 A
Käynnistysvirran aika T_h50	640 µs
Valaisimien enimmäislukumäärä per B16	3
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	3
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	5
Tehokerroin (cos φ)	> 0,95
Harmoninen kokonaissärö (THD)	< 20 %
Iskunkestävyysluokka	I
Toimintatapa	Verkkojännite

Fotometriset tiedot

Valovirta	27000 lm
Valotehokkuus	140 lm/W
Värilämpötila	4000 K
Valon väri (EN 12464-1)	Viileän valkoinen
Värintoistoindeksi (Ra-indeksi)	≥80
Värilaadun tasaisuus (SDCM)	< 5 sdcm
Matala välkyntä	Kyllä
Säteilykulma	110 °
UGR, pitkittäinen	≤ 29

MITAT JA PAINO

Halkaisija	321,00 mm
Korkeus	192,00 mm
Tuotteen paino	2840,00 g
Kaapelin pituus	1500 mm

MATERIAALIT & VÄRIT

Tuotteen väri	Musta
Rungon väri	Musta
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polykarbonaatti
Hehkulankatesti (IEC 60695-2-12)	850 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-20…+50 °C
Varastointilämpötila	-40…+70 °C
Kytkentätapa	Kaapelit
Kotelointiluokka	IP65
IK-luokka (iskunkestävyys) [PIM]	IK08
Himmennettävä	Ei
Kiinnitystapa	Pinta/riippu
Asennuspaikka	Kattoon, Seinään
Käyttöympäristö	Sisäkäyttöön
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	80000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	50000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	35000 h
Kytkentäkertojen määrä	200000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Liitäntälaite - toisiorippelivirta

< 10 %

TUNNISTIN

Tunnistintyyppi	Liike, Valo
Tunnistintekniikka	Mikroaalto
Tunnistimen havainnointikulma	< 150 °
Tunnistimen kytkentäaika	30s…10 min
Liiketunnistimen havainnointialue	6…15 m
Hämärätunnistimen kynnysarvo	100 lx

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, TÜV SÜD, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Kyllä
Pallonkestävä	Ei
EPD	LEDV-00024-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Additional info can be provided per individual request

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075603288	Kuljetuslaatikko 1	368 mm x 368 mm x 168 mm	3493.00 g	22.75 dm³

Käyttöohje / turvallisuusohjeet
HIGHBAY SENSOR

Lakitiedot
LS Insert HB Sensor P

Lakitiedot
Legal insert HB SEN P

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
EC Declaration HB SEN P

PDF (380.59 KB)

Sertifikaatit
ENEC Certificate HB P and HB Sensor P

PDF (720.95 KB)

Ympäristötuoteseloste
EPD EN HIGH BAY GEN 4 SENSOR

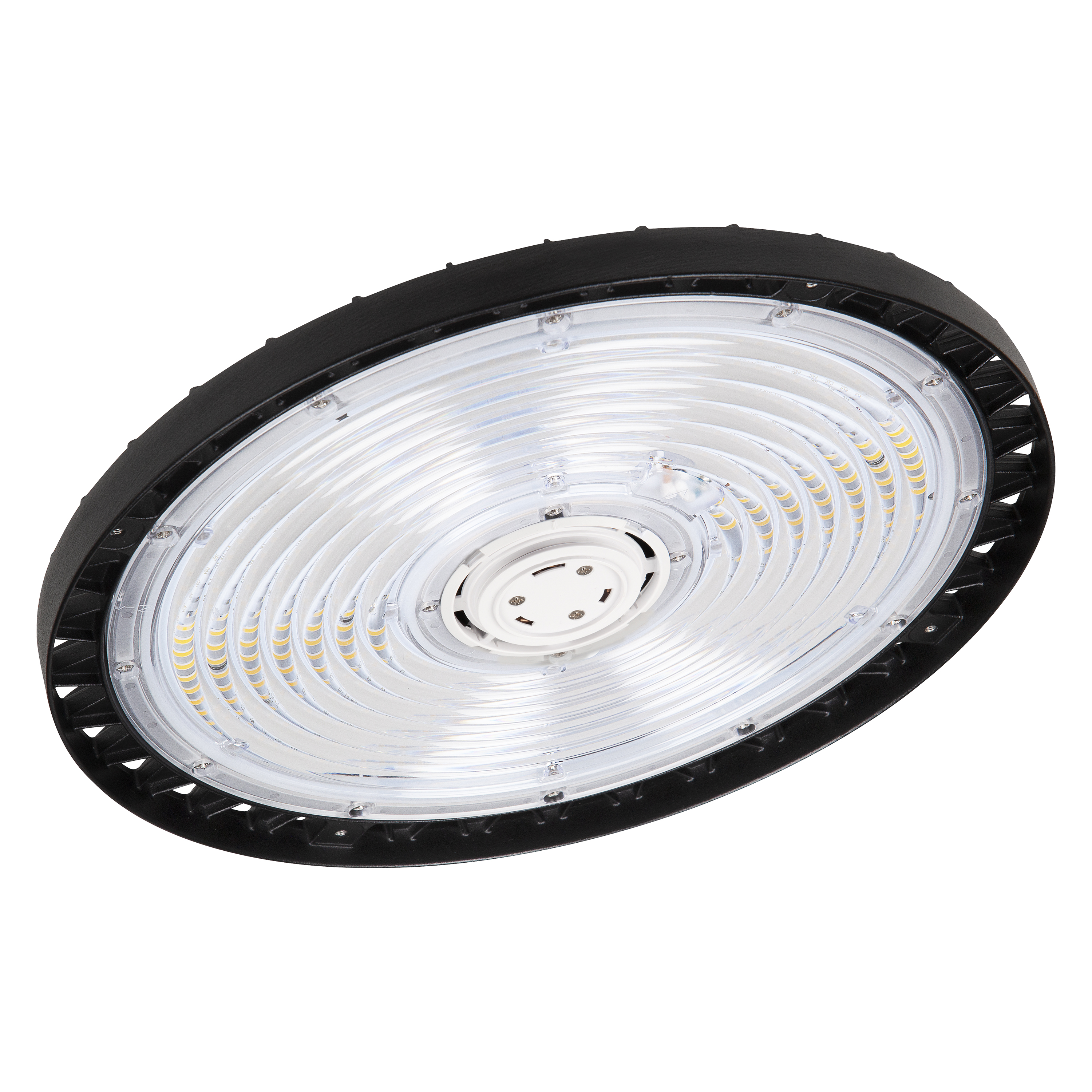

Tuotekuva: valkoinen tausta, diagonaali
HB S 190W/4000K 110DEG IP65

Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
HB S 190W/4000K 110DEG IP65

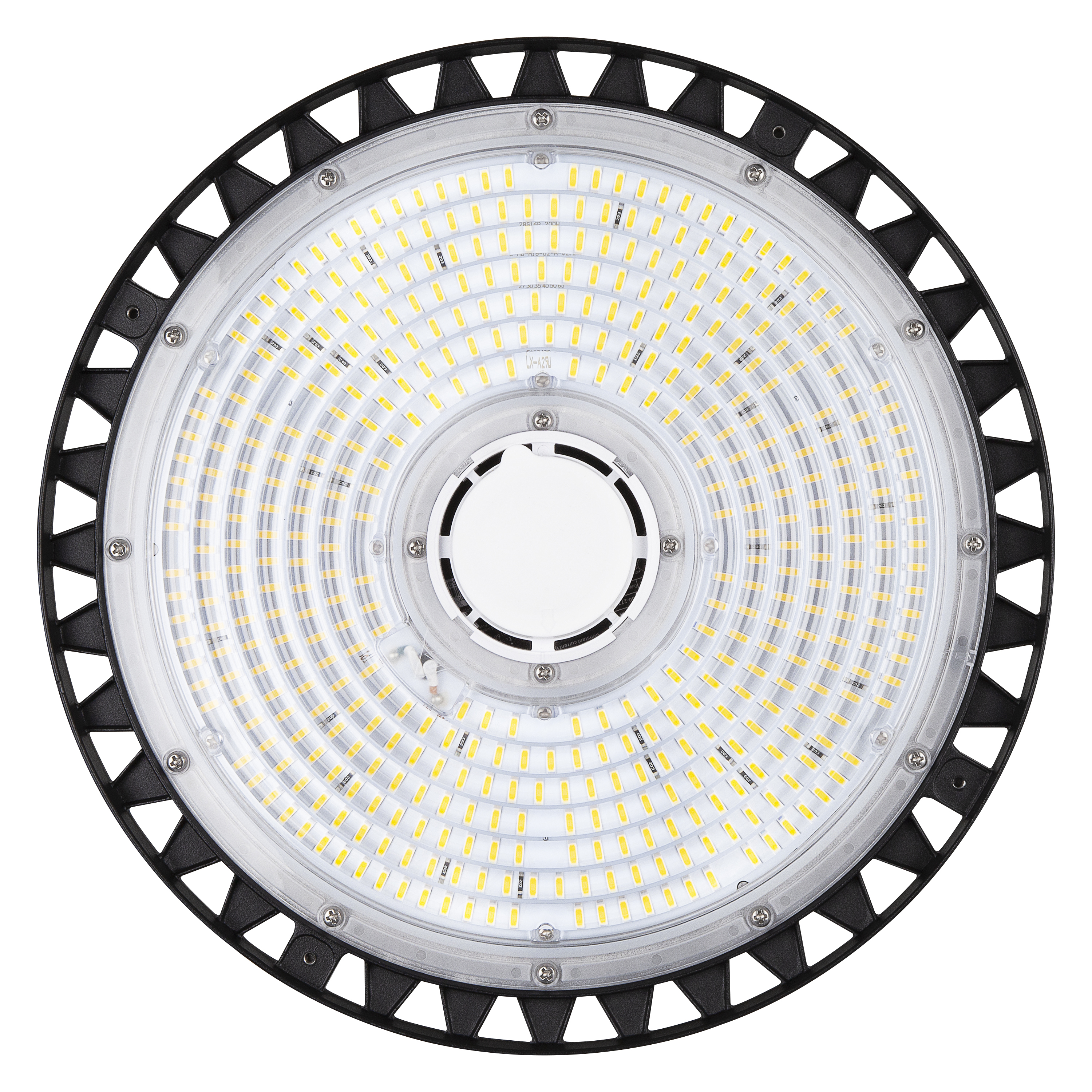

Tuotekuva: valkoinen tausta, pystyasennossa
HB S 190W/4000K 110DEG IP65

Tuotekuva: valkoinen tausta, pystysuora, vaihtoehtoinen kuva
HB S 190W/4000K 110DEG IP65

Tuotekuva: valkoinen tausta, tila
HB S 190W/4000K 110DEG IP65

Tuotelinjapiirros kirjaimilla
HB S 190W/4000K 110DEG IP65

SVG (182.03 KB)

Tuotelinjapiirros numeroilla
HB Sensor_Line drawing with dimensions_Update

SVG (186.19 KB)

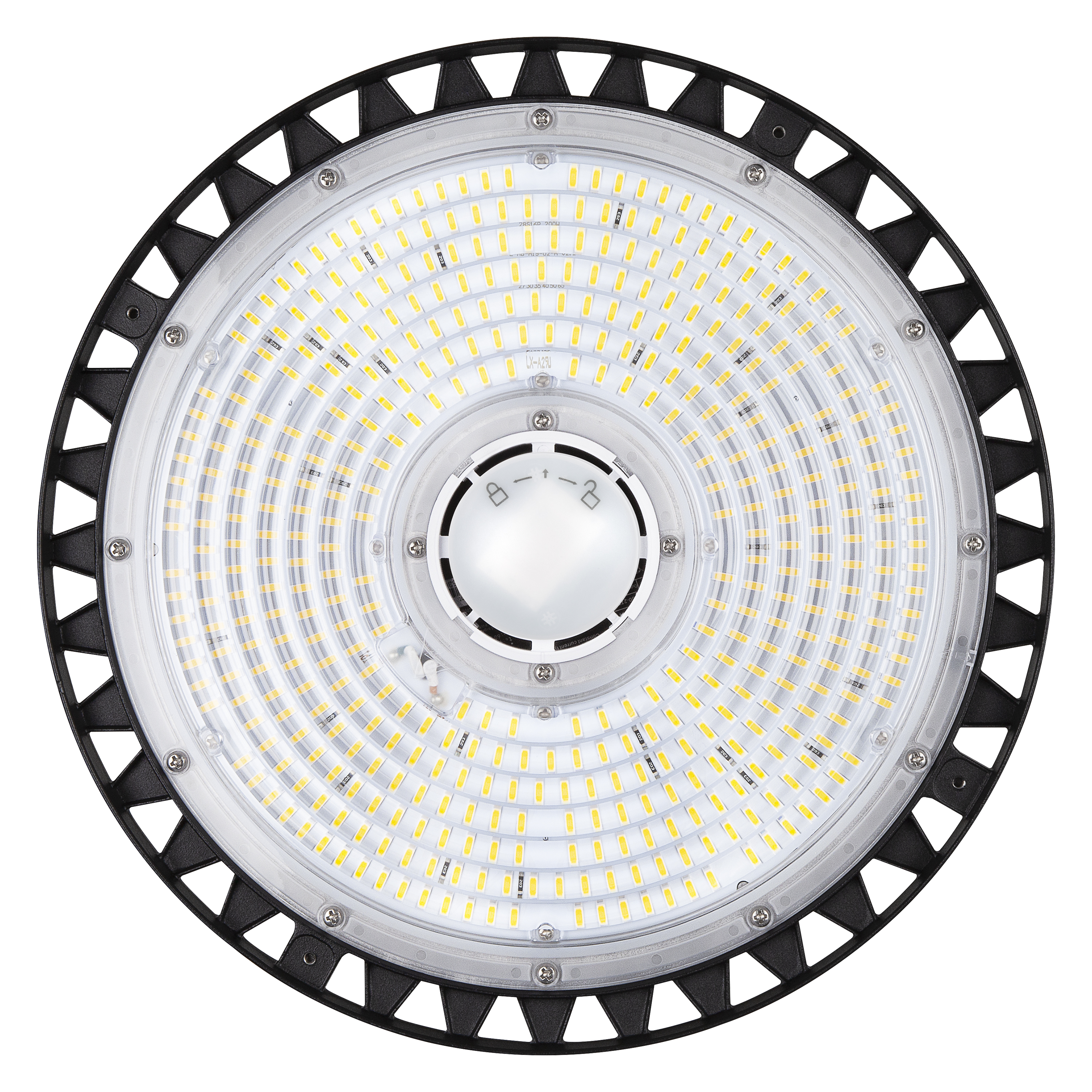

Tuotelinjapiirros, etuosa, ei mittoja
HB S 190W/4000K 110DEG IP65

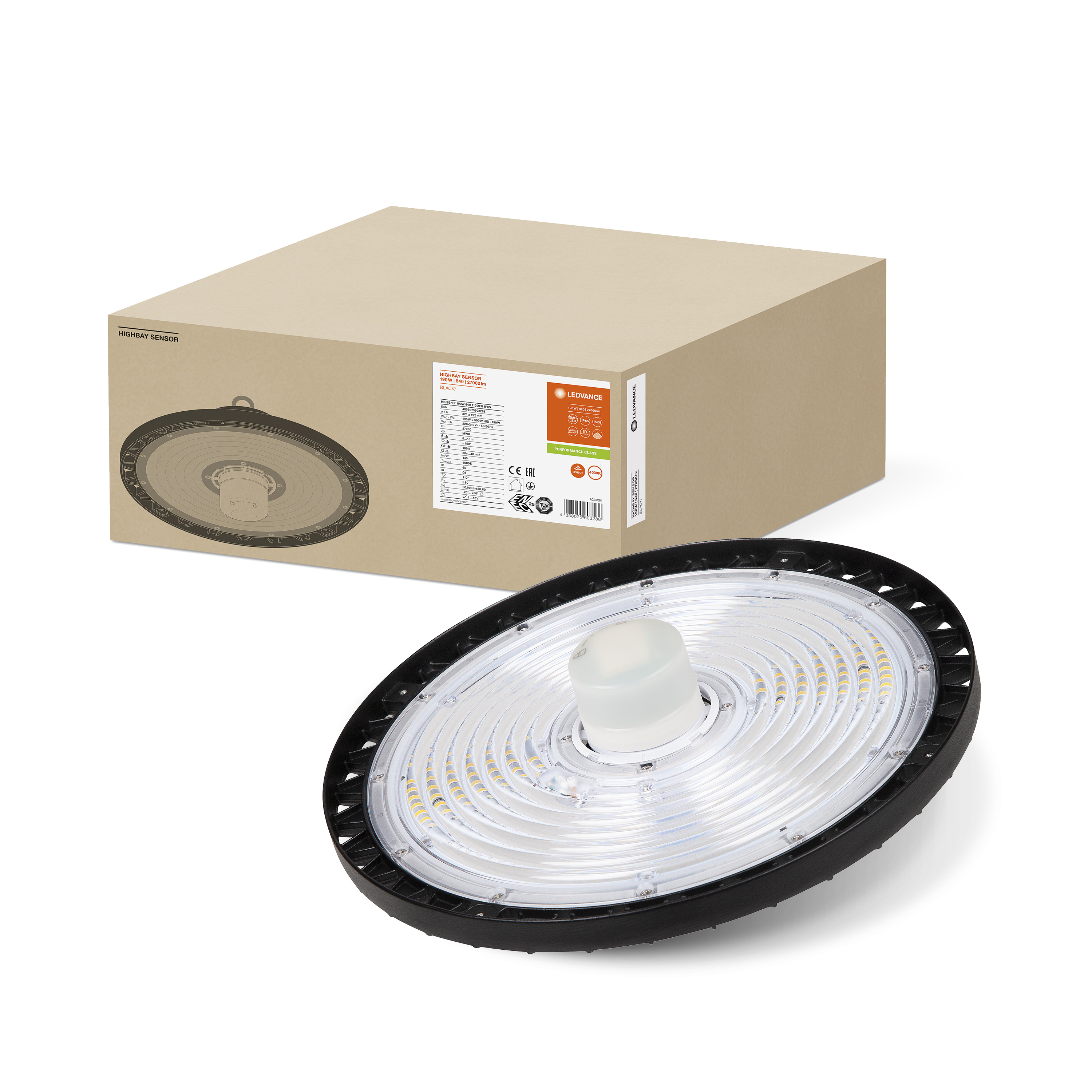

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
HB SEN P 190W 840 110DEG IP65

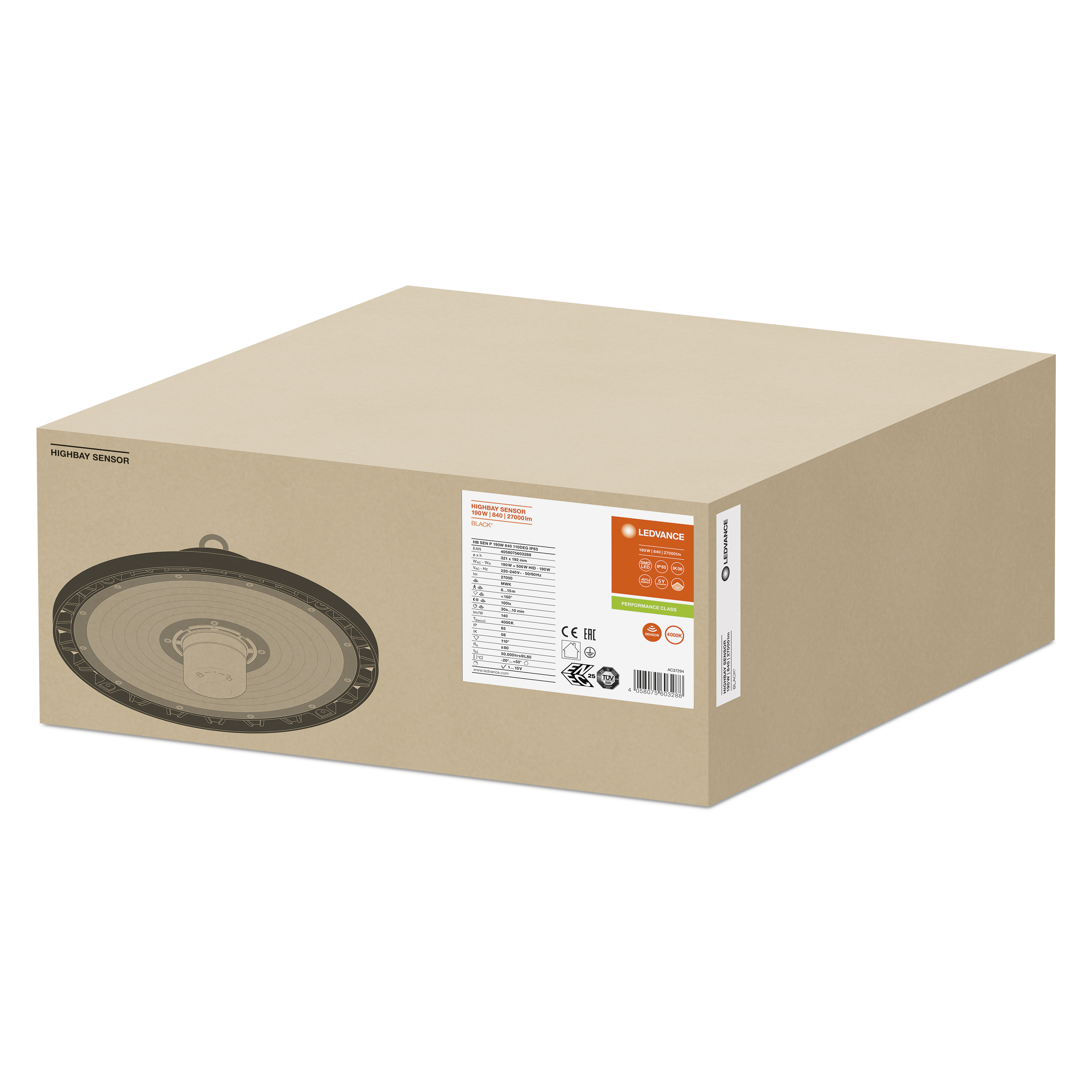

Pakkauskuva, edestä
HighBay Sensor 190W MiCh

Pakkauskuva, tilavuus
HighBay Sensor 190W MiCh

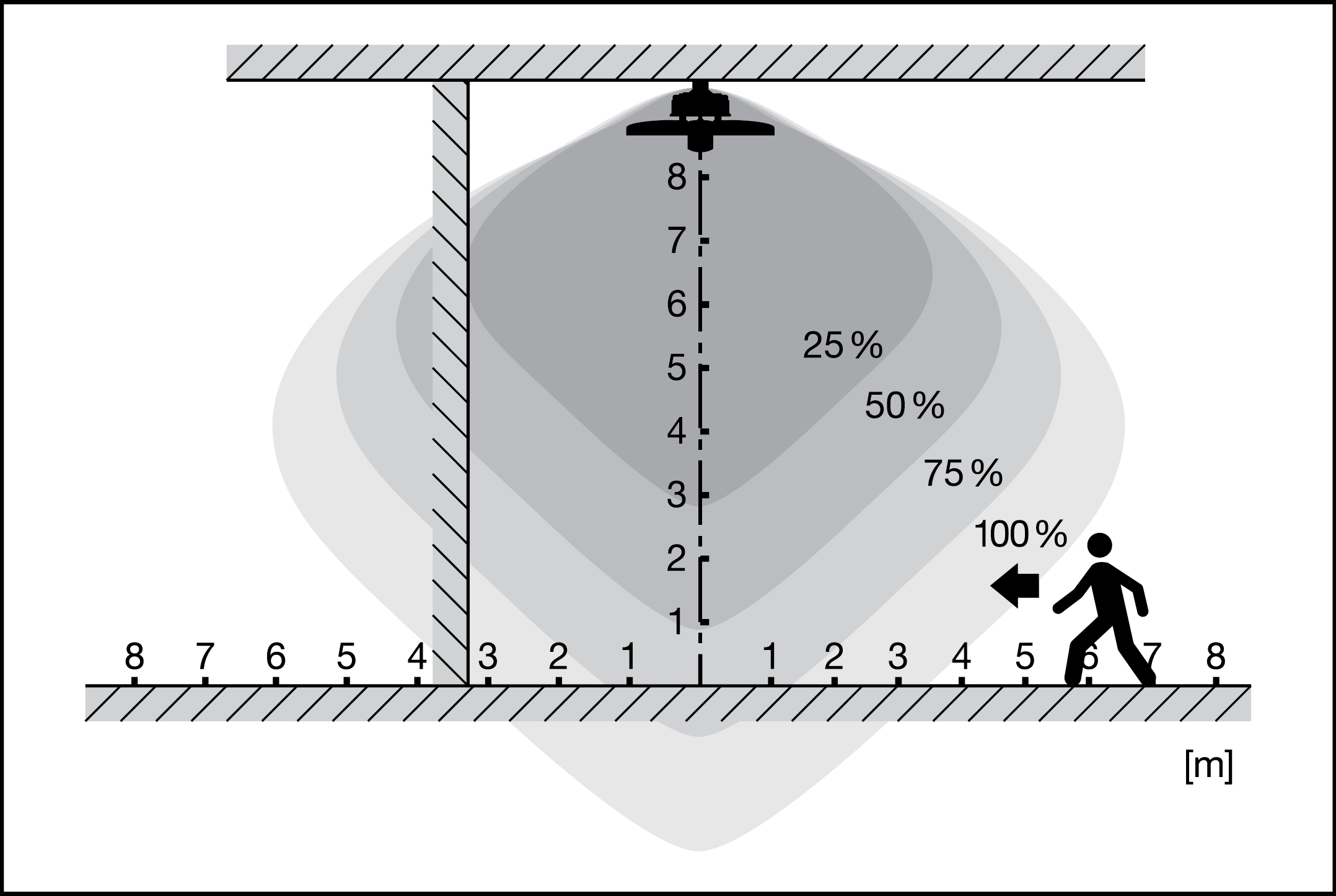

Katalogin tiedot 1
HB SEN P

PNG (125.76 KB)

IES-tiedosto (IES)
HB SEN P 190W 840 110DEG IP65

LDT-tiedosto (Eulumdat)
HB SEN P 190W 840 110DEG IP65

ULD-tiedosto (DIALux)
HB SEN P 190W 840 110DEG IP65

ULD (176.13 KB)

ROLF-tiedostot (RELUX)
HB SEN P 190W 840

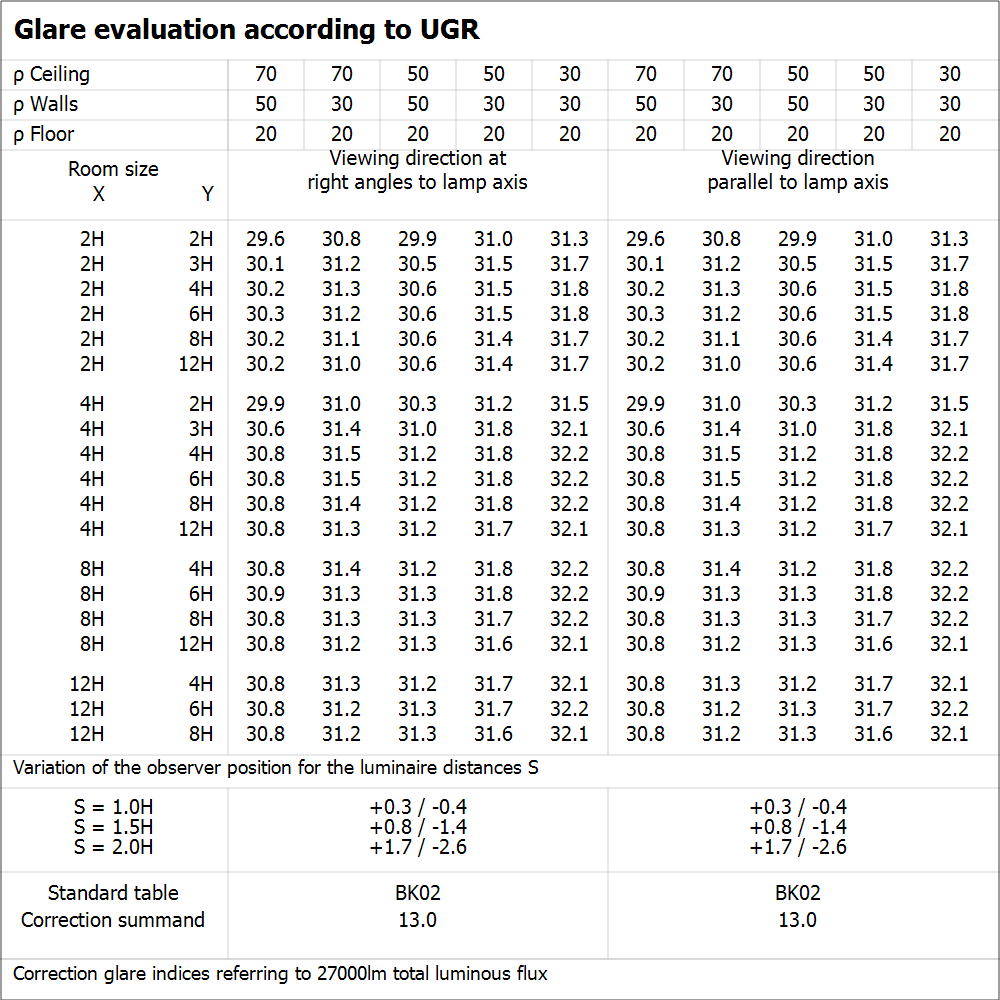

UGR-tiedosto (UGR-taulukko)
HB SEN P 190W 840 110DEG IP65

Valonjakokäyrä, tyyppi kartio
HB SEN P 190W 840 110DEG IP65

Valonjakokäyrä, tyyppi polar
HB SEN P 190W 840 110DEG IP65

BIM Revit 3D
HB G4

CAD STEP 3D
HB G4 SEN 190W

Sovelluskuvat

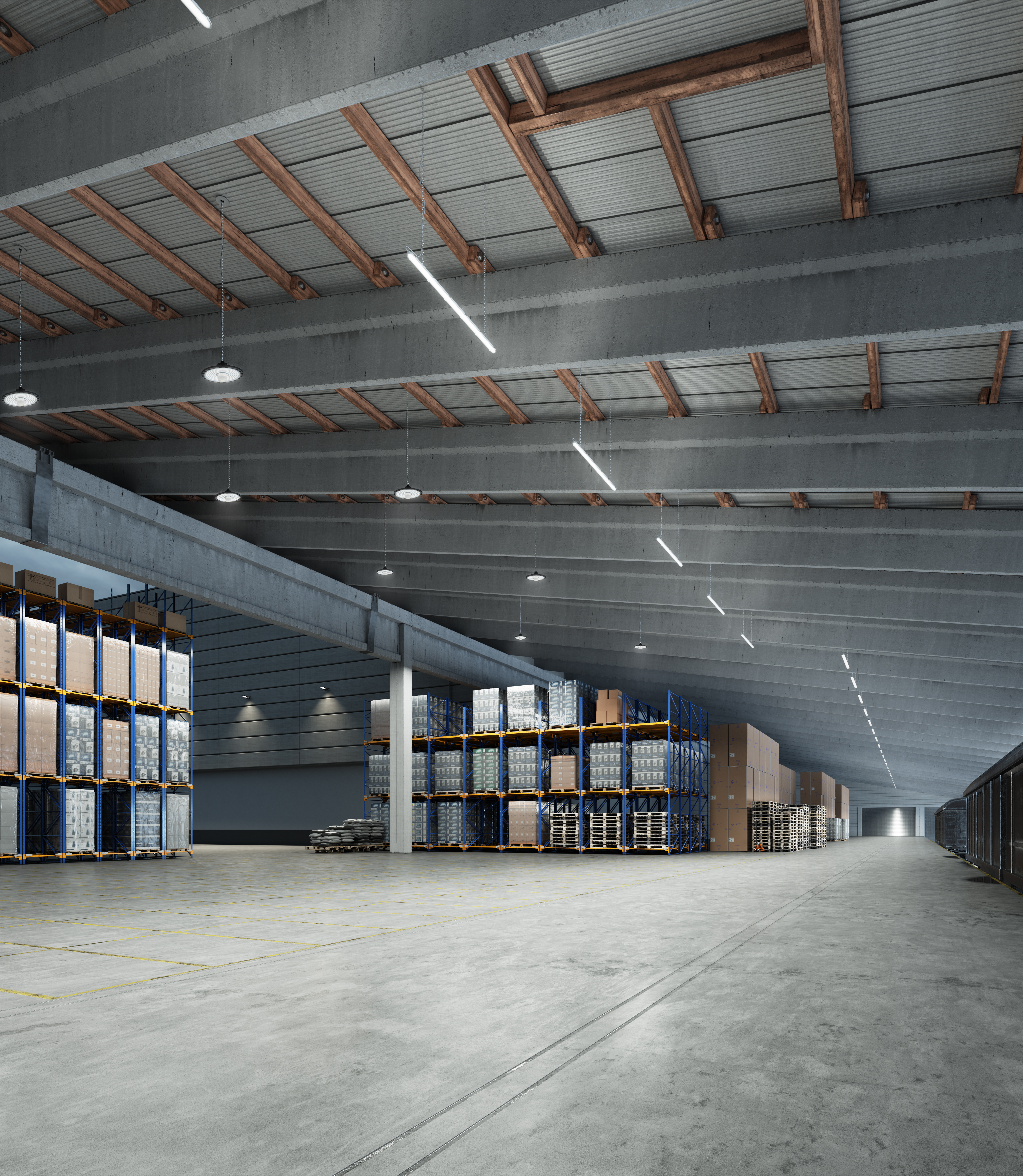

LEDVANCE-luminaires-Hi ghBaySensor Industry logisitic hall
