HIGH BAY GEN 4
HB P 147W 865 70DEG IP65
GTIN: 4058075764248
Kuljetuslaatikko / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Parannettu UGR verrattuna aikaisempiin versioihin, UGR ≤ 22 heijastimen kanssa
- Suuri valotehokkuus
- Energiansäästö jopa 64 % verrattuna perinteisiin syväsäteilijöihin
- 5 vuoden takuu
- Optimoitu koko ja paino kompaktiin muotoiluun
Käyttökohteet
- Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
- Varastot
- Logistiikkahallit
- Teollisuus
- Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)
Tuoteominaisuudet
- Useita eri valovirta ja avauskulma malleja eri asennuskorkeuksille ~ 6 m - 14 m, 4000 K tai 6500 K
Tekniset varusteet
- Asennuskoukku mukana
- Asennuskiinnikkeet, heijastimet ja päädyt saatavina erillisinä lisävarusteina
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 147,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 660 mA |
| Käynnistysvirtapiikki | 49.4 A |
| Käynnistysvirran aika Th50 | 380 µs |
| Valaisimien enimmäislukumäärä per B16 | 3 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 3 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 6 |
| Tehokerroin (cos φ) | ≥0,95 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | I |
| Toimintatapa | Verkkojännite |
Fotometriset tiedot
| Valovirta | 22000 lm |
| Valotehokkuus | 150 lm/W |
| Värilämpötila | 6500 K |
| Valon väri (EN 12464-1) | Kirkas päivänvalo |
| Värintoistoindeksi (Ra-indeksi) | ≥80 |
| Värilaadun tasaisuus (SDCM) | ≤5 sdcm |
| Matala välkyntä | Kyllä |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Säteilykulma | 70 ° |
| UGR, pitkittäinen | ≤ 25 |
MITAT JA PAINO
| Halkaisija | 321,00 mm |
| Korkeus | 152,00 mm |
| Tuotteen paino | 2554,00 g |
| Kaapelin pituus | 1500 mm |
MATERIAALIT & VÄRIT
| Tuotteen väri | Musta |
| Rungon väri | Musta |
| RAL-värikoodi | RAL 9017 |
| Rungon materiaali | Aluminum |
| Hehkulankatesti (IEC 60695-2-12) | 850 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -30…+50 °C |
| Kytkentätapa | Kaapeli, 3-napainen |
| Kotelointiluokka | IP65 |
| IK-luokka (iskunkestävyys) [PIM] | IK08 |
| Himmennettävä | Ei |
| Kiinnitystapa | Ripustus/pinta |
| Asennuspaikka | Kattoon, Seinään |
| Käyttöympäristö | Sisäkäyttöön |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 80000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 50000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 35000 h |
| Kytkentäkertojen määrä | 200000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD, EAC, EPD |
| D-merkintä, rajoitettu pintalämpötila | Kyllä |
| Pallonkestävä | Ei |
| EPD | LEDV-00006-V01.01-EN |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075764248 | Kuljetuslaatikko 1 |
368 mm x 368 mm x 168 mm | 3113.00 g | 22.75 dm³ |
Käyttöohje / turvallisuusohjeet
UI HighBay Gen4
UI HighBay Gen4
Lakitiedot
LS Insert HighBay Gen4
LS Insert HighBay Gen4
Lakitiedot
Legal insert HB P GEN 4 AND HB GEN 3
Legal insert HB P GEN 4 AND HB GEN 3
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
CE Declaration HB P 865
CE Declaration HB P 865
Vaatimustenmukaisuusvakuutukset
CE Declaration of Conformity HIGHBAY P IP65
CE Declaration of Conformity HIGHBAY P IP65
Sertifikaatit
ENEC Certificate HB P and HB Sensor P
ENEC Certificate HB P and HB Sensor P
Ympäristötuoteseloste
EPD EN HIGHBAY GEN 4
EPD EN HIGHBAY GEN 4
Tuotekuva: valkoinen tausta, diagonaali
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE
Tuotekuva: valkoinen tausta, pystyasennossa
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE
Tuotelinjapiirros kirjaimilla
HB 147W 70 DEG 110 DEG
HB 147W 70 DEG 110 DEG
Tuotelinjapiirros numeroilla
HB 147W 70 DEG 110 DEG
HB 147W 70 DEG 110 DEG
Tuotelinjapiirros, etuosa, ei mittoja
HB 147W 70 DEG 110 DEG
HB 147W 70 DEG 110 DEG
Pakkauskuva, tilavuus
HighBay 147W MiCh
HighBay 147W MiCh

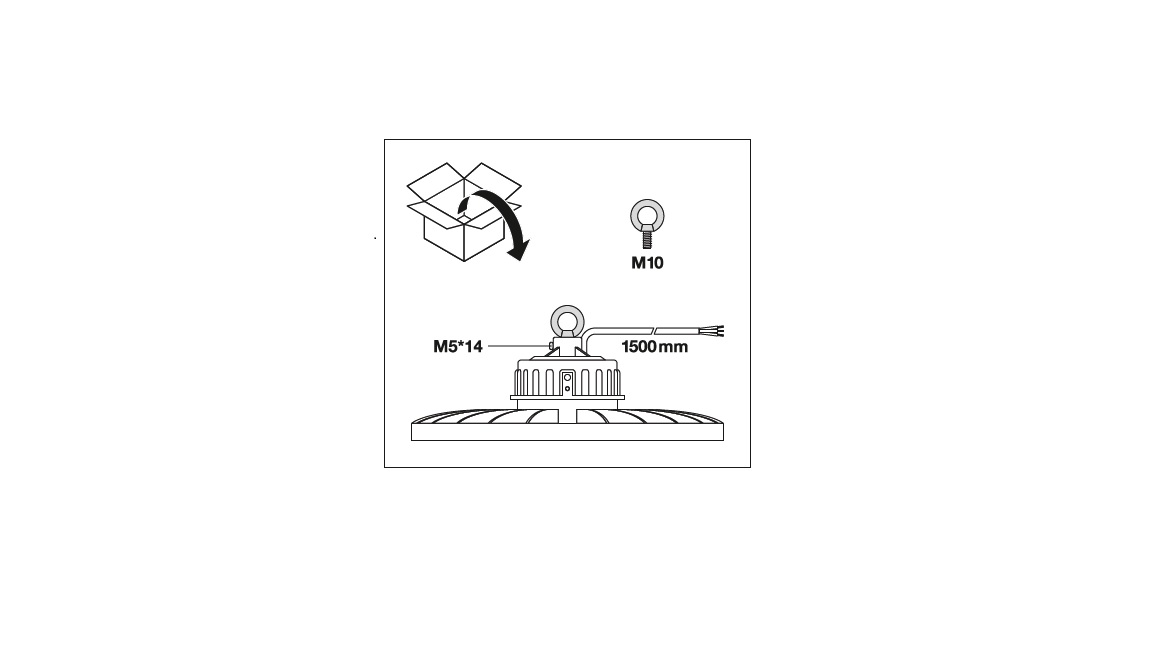

Katalogin tiedot 1
Catalog info 1 HB Gen4
Catalog info 1 HB Gen4
IES-tiedosto (IES)
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65
LDT-tiedosto (Eulumdat)
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65
ULD-tiedosto (DIALux)
HB P 147W 865 70DEG
HB P 147W 865 70DEG
ROLF-tiedostot (RELUX)
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65

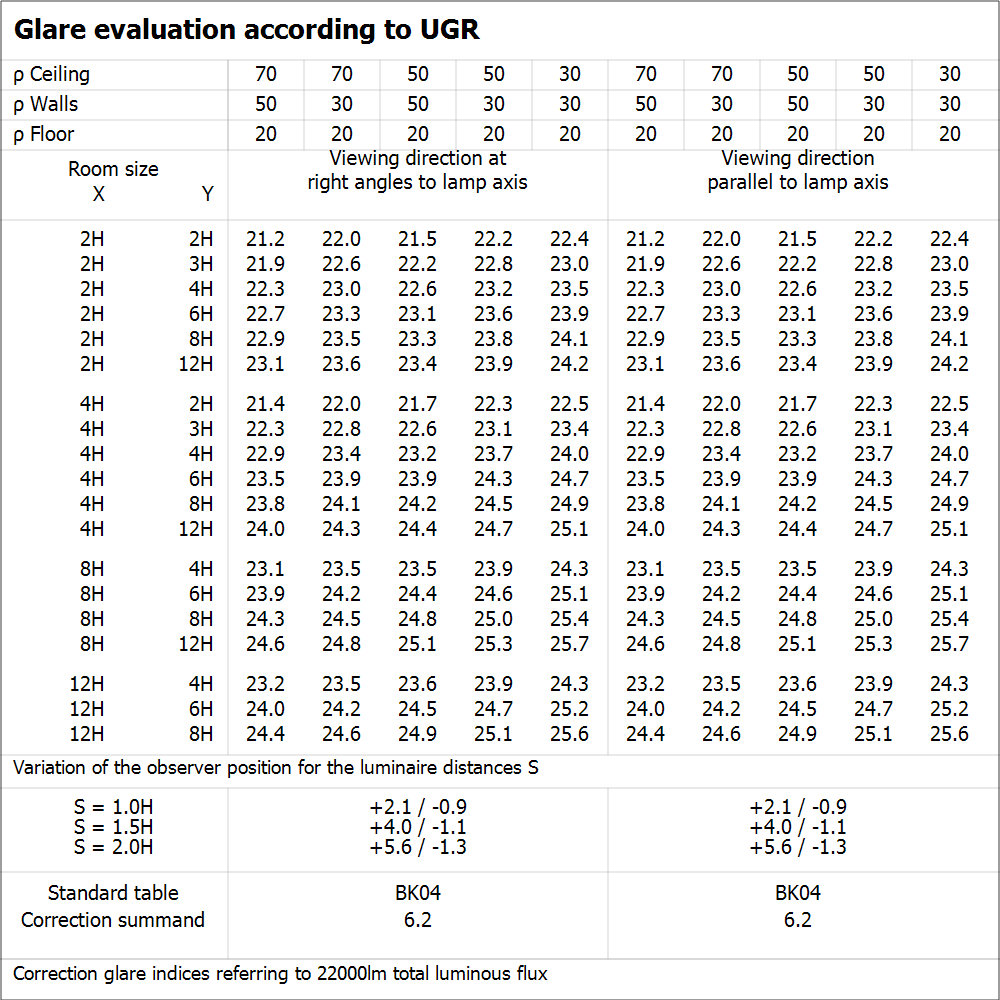

UGR-tiedosto (UGR-taulukko)
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65
Valonjakokäyrä, tyyppi kartio
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65
Valonjakokäyrä, tyyppi polar
HB P 147W 865 70DEG IP65
HB P 147W 865 70DEG IP65
BIM Revit 3D
HB G4
HB G4
CAD STEP 3D
HB G4 147W
HB G4 147W
| EAN | SEG-numero | Sähkönumero | ELDAS-numero |
|---|---|---|---|
| 4058075764248 | 7218238 | 4324860 | 941465020 |
