HIGH BAY GEN 3
HB 190 W 4000 K 70DEG IP65
GTIN: 4058075452459
Kuljetuslaatikko / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Parannettu UGR verrattuna aikaisempiin versioihin, UGR ≤ 22 heijastimen kanssa
- Suuri valotehokkuus
- Energiansäästö jopa 60 % verrattuna perinteisiin syväsäteilijöihin
- 5 vuoden takuu
- Optimoitu koko ja paino kompaktiin muotoiluun
Käyttökohteet
- Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
- Varastot
- Logistiikkahallit
- Teollisuus
- Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)
Tuoteominaisuudet
- Useita eri valovirta ja avauskulma malleja eri asennuskorkeuksille ~ 6 m - 14 m, 4000 K tai 6500 K
Tekniset varusteet
- Asennuskoukku mukana
- Asennuskiinnikkeet, heijastimet ja päädyt saatavina erillisinä lisävarusteina
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 190,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 870 mA |
| Käynnistysvirtapiikki | 50 A |
| Käynnistysvirran aika Th50 | 500 µs |
| Valaisimien enimmäislukumäärä per B16 | 3 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 3 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 6 |
| Tehokerroin (cos φ) | > 0,95 |
| Harmoninen kokonaissärö (THD) | ≤ 20 % |
| Iskunkestävyysluokka | I |
| Toimintatapa | Verkkojännite |
Fotometriset tiedot
| Valovirta | 27000 lm |
| Valotehokkuus | 140 lm/W |
| Värilämpötila | 4000 K |
| Valon väri (EN 12464-1) | Viileän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | ≥80 |
| Värilaadun tasaisuus (SDCM) | < 5 sdcm |
| Matala välkyntä | Kyllä |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Fotometrinen turvallisuusluokka (EN62471) | RG1 |
| Säteilykulma | 70 ° |
MITAT JA PAINO
| Halkaisija | 321,00 mm |
| Korkeus | 164,00 mm |
| Tuotteen paino | 2650,00 g |
| Kaapelin pituus | 1500 mm |
MATERIAALIT & VÄRIT
| Tuotteen väri | Musta |
| Rungon väri | Musta |
| Rungon materiaali | Aluminum |
| Kuvun/heijastimen materiaali | Polycarbonate (PC) |
| Hehkulankatesti (IEC 60695-2-12) | 850 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -30…+55 °C |
| Varastointilämpötila | -40…+70 °C |
| Kytkentätapa | Kaapeli, 3-napainen |
| Kotelointiluokka | IP65 |
| IK-luokka (iskunkestävyys) [PIM] | IK08 |
| Himmennettävä | Ei |
| Kiinnitystapa | Ripustus/pinta |
| Asennuspaikka | Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 80000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 50000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 35000 h |
| Kytkentäkertojen määrä | 200000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Liitäntälaite - toisiorippelivirta | ≤ 10 % |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD, EAC |
| D-merkintä, rajoitettu pintalämpötila | Kyllä |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075452459 | Kuljetuslaatikko 1 |
377 mm x 377 mm x 177 mm | 3290.00 g | 25.16 dm³ |
Käyttöohje / turvallisuusohjeet
HIGHBAY Gen3
HIGHBAY Gen3
Lakitiedot
LSI_HB_LSR label
LSI_HB_LSR label
Lakitiedot
Legal insert HB P GEN 4 AND HB GEN 3
Legal insert HB P GEN 4 AND HB GEN 3
Vaatimustenmukaisuusvakuutukset
HB
HB

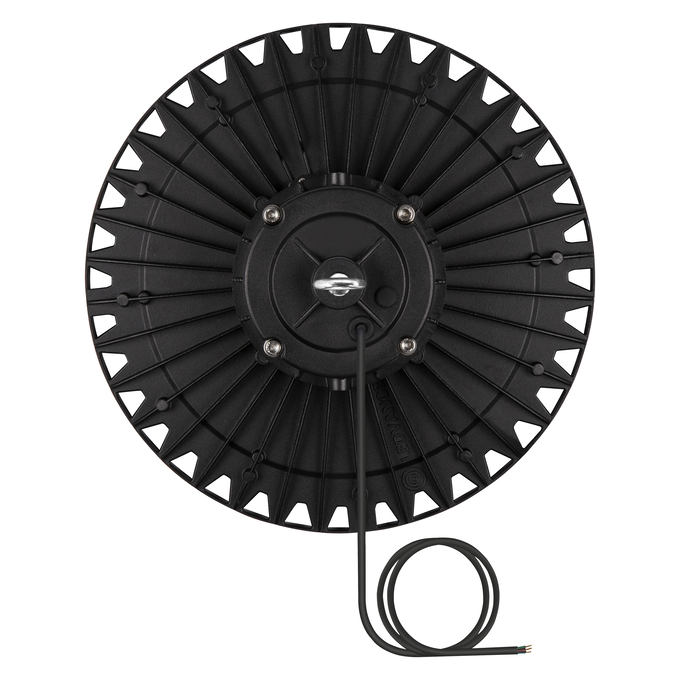

Tuotekuva: valkoinen tausta, diagonaali
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE

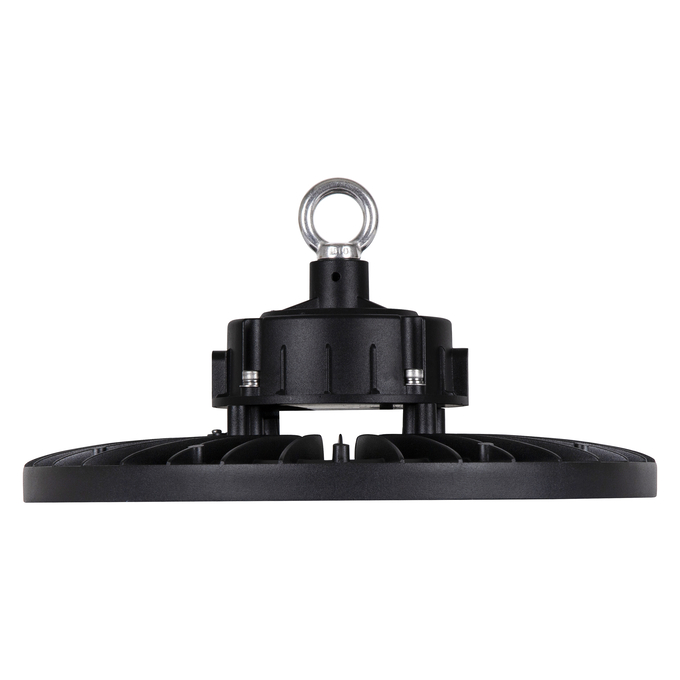

Tuotekuva: valkoinen tausta, pystyasennossa
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE
Tuotelinjapiirros kirjaimilla
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE
Tuotelinjapiirros numeroilla
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE
Tuotelinjapiirros - tekninen
HIGHBAY PERFORMANCE
HIGHBAY PERFORMANCE

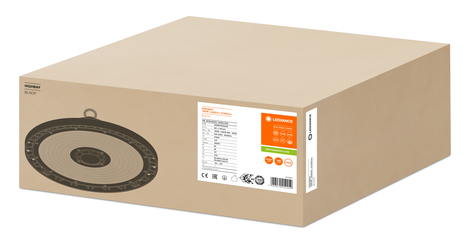

Pakkauskuva, tilavuus
HighBay LED 190W MiCh
HighBay LED 190W MiCh
Katalogin tiedot 1
Highbay Gen3
Highbay Gen3
IES-tiedosto (IES)
HB 190W4000K 70DEG IP65
HB 190W4000K 70DEG IP65
LDT-tiedosto (Eulumdat)
HB 190W4000K 70DEG IP65
HB 190W4000K 70DEG IP65

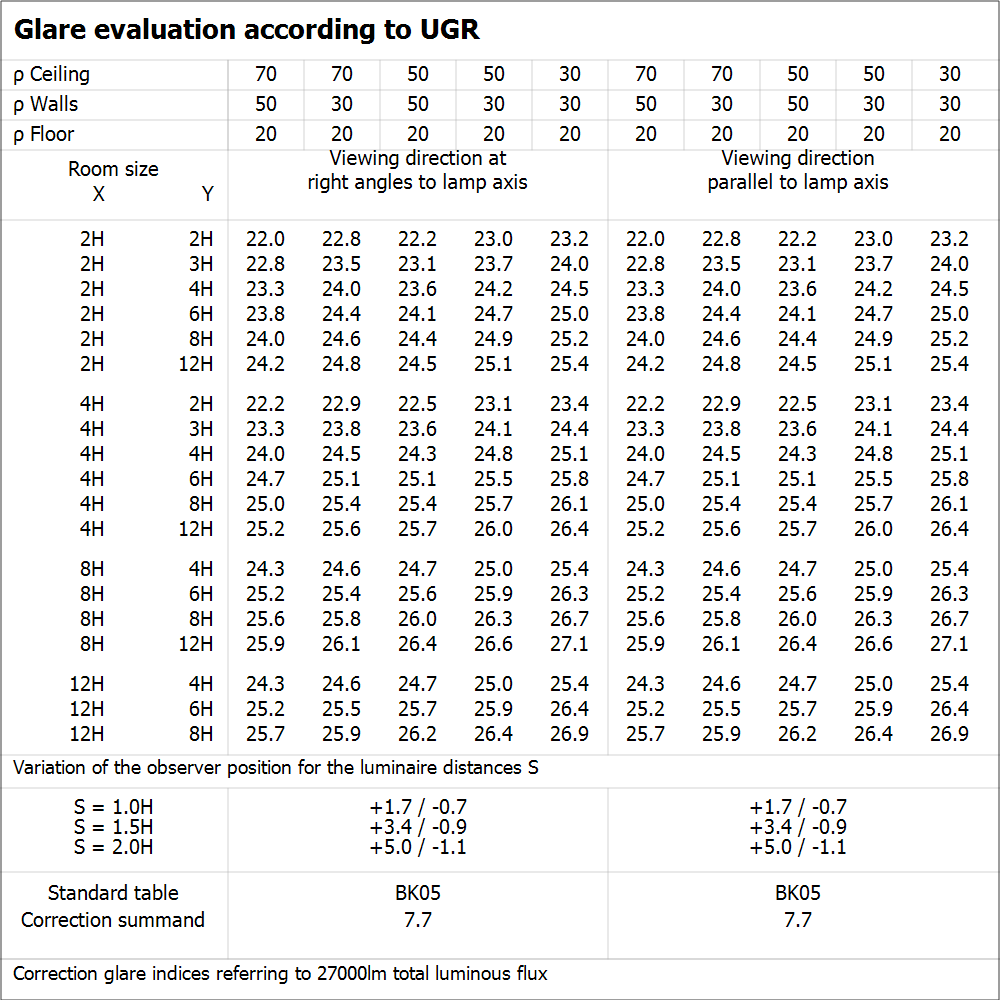

UGR-tiedosto (UGR-taulukko)
HB 190W4000K 70DEG IP65
HB 190W4000K 70DEG IP65
Valonjakokäyrä, tyyppi kartio
HB PFM 190W4000K 70DEG IP65
HB PFM 190W4000K 70DEG IP65
Valonjakokäyrä, tyyppi polar
HB PFM 190W4000K 70DEG IP65
HB PFM 190W4000K 70DEG IP65
BIM Revit 3D
HB GEN3
HB GEN3

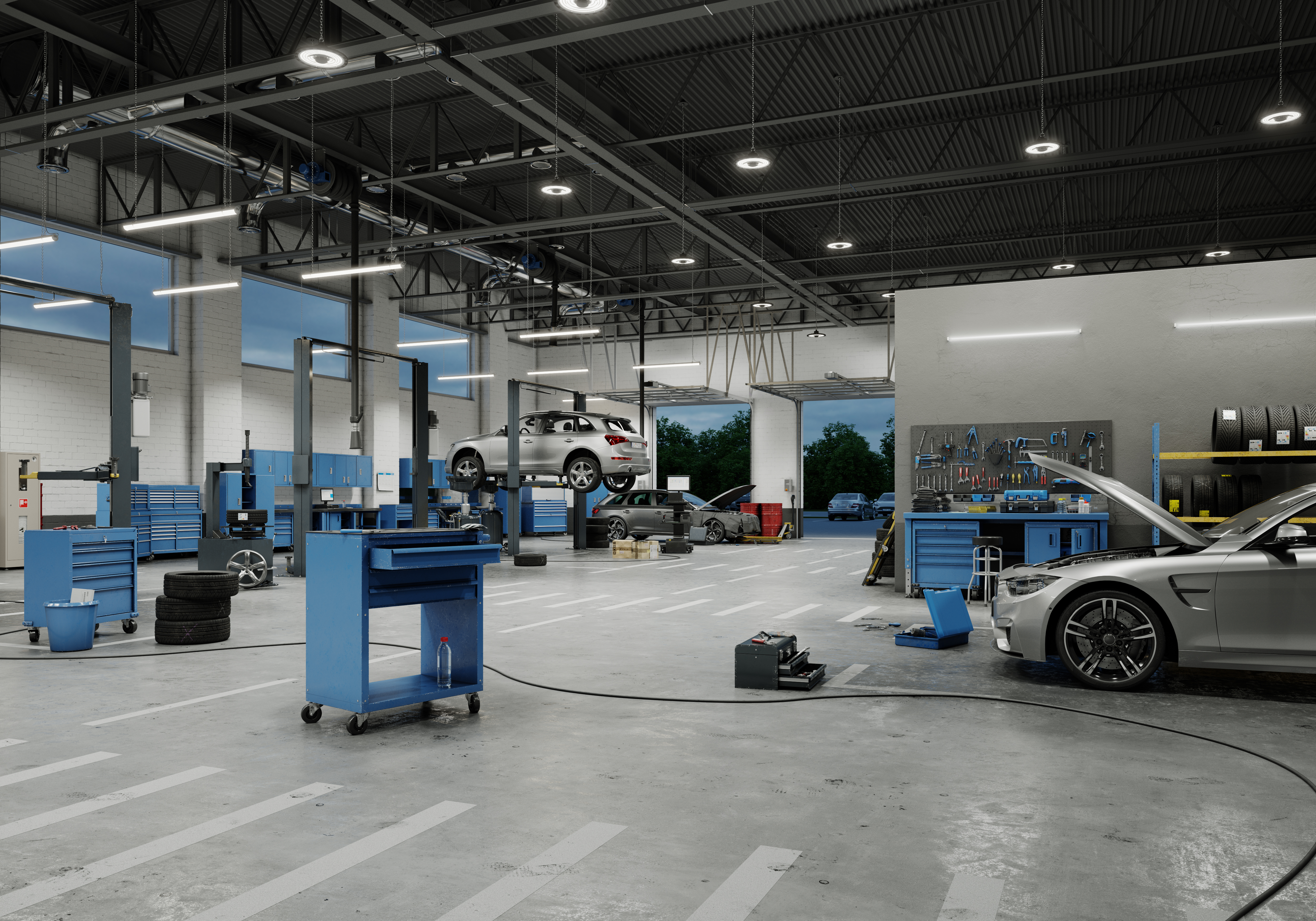

Sovelluskuvat
