HIGH BAY GEN 3

HB 93 W 4000 K 110DEG IP65

GTIN: 4058075452367 Kuljetuslaatikko / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Parannettu UGR verrattuna aikaisempiin versioihin, UGR ≤ 22 heijastimen kanssa
  • Suuri valotehokkuus
  • Energiansäästö jopa 60 % verrattuna perinteisiin syväsäteilijöihin
  • 5 vuoden takuu
  • Optimoitu koko ja paino kompaktiin muotoiluun
Käyttökohteet
  • Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
  • Varastot
  • Logistiikkahallit
  • Teollisuus
  • Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)
Tuoteominaisuudet
  • Useita eri valovirta ja avauskulma malleja eri asennuskorkeuksille ~ 6 m - 14 m, 4000 K tai 6500 K
Tekniset varusteet
  • Asennuskoukku mukana
  • Asennuskiinnikkeet, heijastimet ja päädyt saatavina erillisinä lisävarusteina
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 93,00 W
Nimellisjännite 220…240 V
Verkkotaajuus 50…60 Hz
Nimellisvirta 430 mA
Käynnistysvirtapiikki 44 A
Käynnistysvirran aika Th50 380 µs
Valaisimien enimmäislukumäärä per B16 6
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 6
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 8
Tehokerroin (cos φ) > 0,95
Harmoninen kokonaissärö (THD) ≤ 20 %
Iskunkestävyysluokka I
Toimintatapa Verkkojännite
Fotometriset tiedot
Valovirta 13000 lm
Valotehokkuus 140 lm/W
Värilämpötila 4000 K
Valon väri (EN 12464-1) Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) ≥80
Värilaadun tasaisuus (SDCM) < 5 sdcm
Matala välkyntä Kyllä
Fotometrinen turvallisuusluokka (EN62778) RG1
Fotometrinen turvallisuusluokka (EN62471) RG1
Säteilykulma 110 °
MITAT JA PAINO
Halkaisija 280,00 mm
Korkeus 143,00 mm
Tuotteen paino 1800,00 g
Kaapelin pituus 1500 mm
MATERIAALIT & VÄRIT
Tuotteen väri Musta
Rungon väri Musta
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Polycarbonate (PC)
Hehkulankatesti (IEC 60695-2-12) 850 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -30…+55 °C
Varastointilämpötila -40…+70 °C
Kytkentätapa Kaapeli, 3-napainen
Kotelointiluokka IP65
IK-luokka (iskunkestävyys) [PIM] IK08
Himmennettävä Ei
Kiinnitystapa Ripustus/pinta
Asennuspaikka Kattoon
Käyttöympäristö Sisäkäyttöön
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 80000 h 1)
Käyttöikä L80/B10 @ 25 °C 50000 h 1)
Käyttöikä L90/B10 @ 25 °C 35000 h
Kytkentäkertojen määrä 200000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Liitäntälaite - toisiorippelivirta ≤ 10 %
SERTIFIKAATIT JA STANDARDIT
Standardit CE, CB, ENEC, TÜV SÜD, EAC
D-merkintä, rajoitettu pintalämpötila Kyllä
Led-moduuli vaihdettavissa Ei vaihdettavissa
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä Sisältää vähintään 10 mg
Harvinaisten maametallien määrä Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4058075452367 Kuljetuslaatikko
1		 337 mm x 337 mm x 152 mm 2497.00 g 17.26 dm³
Käyttöohje / turvallisuusohjeet
HIGHBAY Gen3
PDF (2.02 MB)
Lakitiedot
LSI upload_HB
PDF (1.01 MB)
Lakitiedot
Legal insert HB P GEN 4 AND HB GEN 3
PDF (3.51 MB)
Vaatimustenmukaisuusvakuutukset
HB
PDF (320.14 KB)

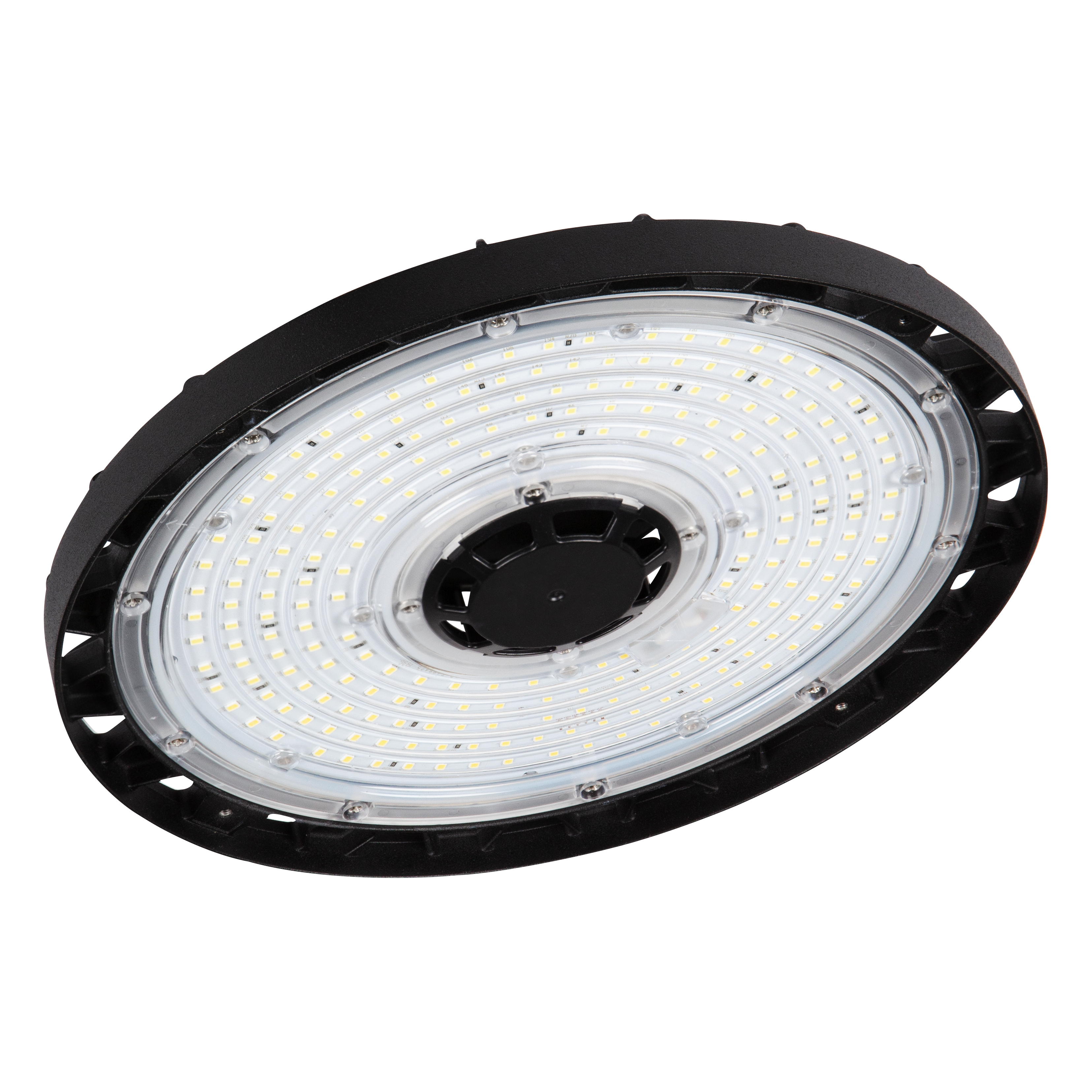

Tuotekuva: valkoinen tausta, diagonaali
HIGHBAY PERFORMANCE
JPG (3.29 MB)

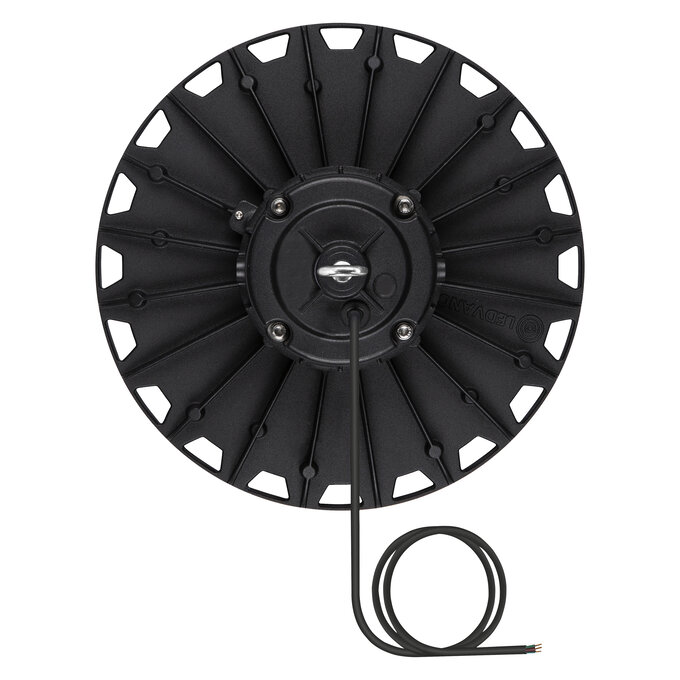

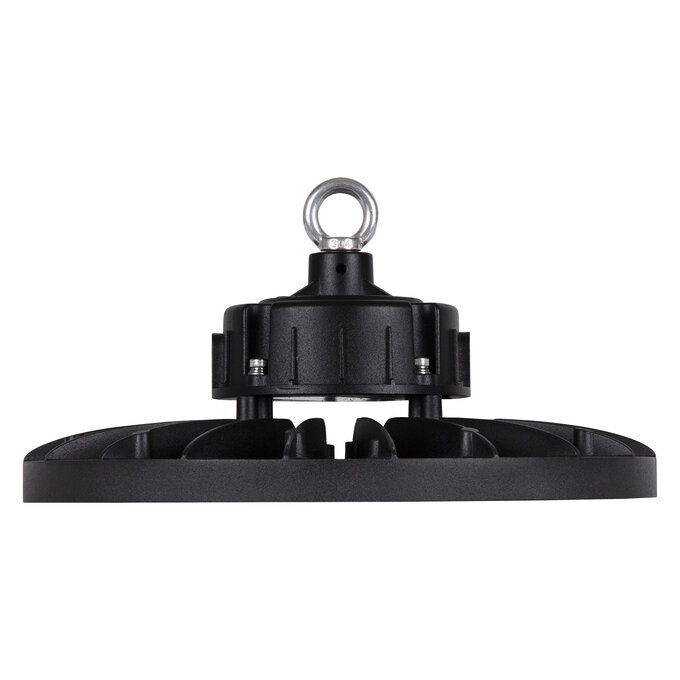

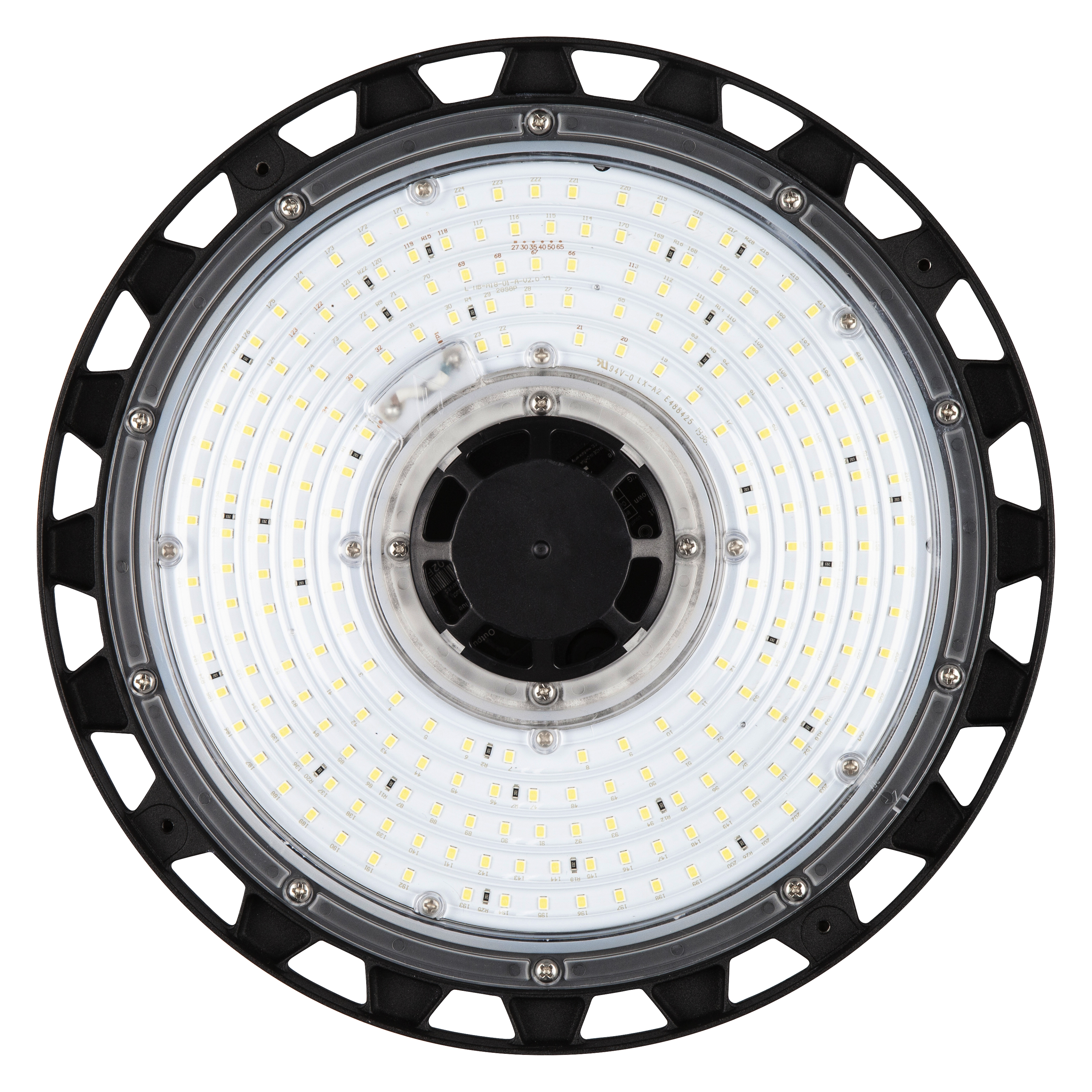

Tuotekuva: valkoinen tausta, pystyasennossa
HIGHBAY PERFORMANCE
JPG (3.95 MB)
Tuotelinjapiirros kirjaimilla
HIGHBAY PERFORMANCE
SVG (94.74 KB)
Tuotelinjapiirros numeroilla
HIGHBAY PERFORMANCE
SVG (99.48 KB)
Tuotelinjapiirros - tekninen
HIGHBAY PERFORMANCE
SVG (92.69 KB)

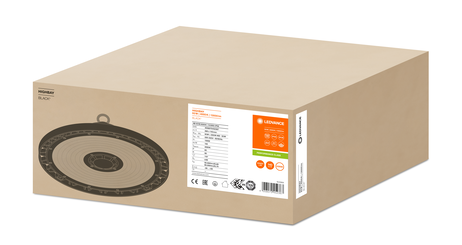

Pakkauskuva, tilavuus
HighBay LED 93W MiCh
TIF (75.9 MB)
Katalogin tiedot 1
Highbay Gen3
SVG (57.87 KB)
IES-tiedosto (IES)
HB 93W/4000K 110DEG IP65
IES (1.79 KB)
LDT-tiedosto (Eulumdat)
HB 93W/4000K 110DEG IP65
LDT (1.32 KB)

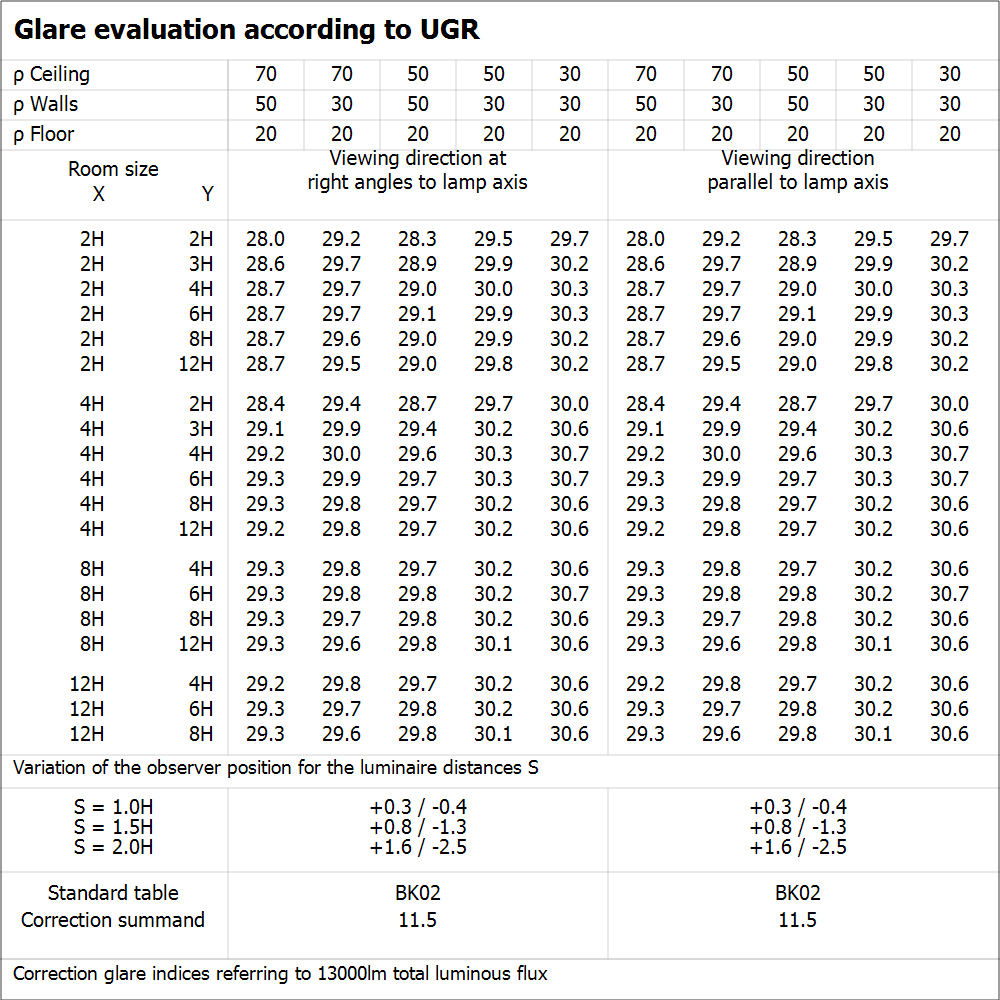

UGR-tiedosto (UGR-taulukko)
HB 93W4000K 110DEG IP65
PNG (56.88 KB)
Valonjakokäyrä, tyyppi kartio
HB PFM 93W4000K 110DEG IP65
SVG (58.8 KB)
Valonjakokäyrä, tyyppi polar
HB PFM 93W4000K 110DEG IP65
SVG (221.01 KB)
BIM Revit 3D
HB GEN3
ZIP (9.2 MB)
CAD STEP 3D
High Bay gen3 93W
STEP (10.02 MB)

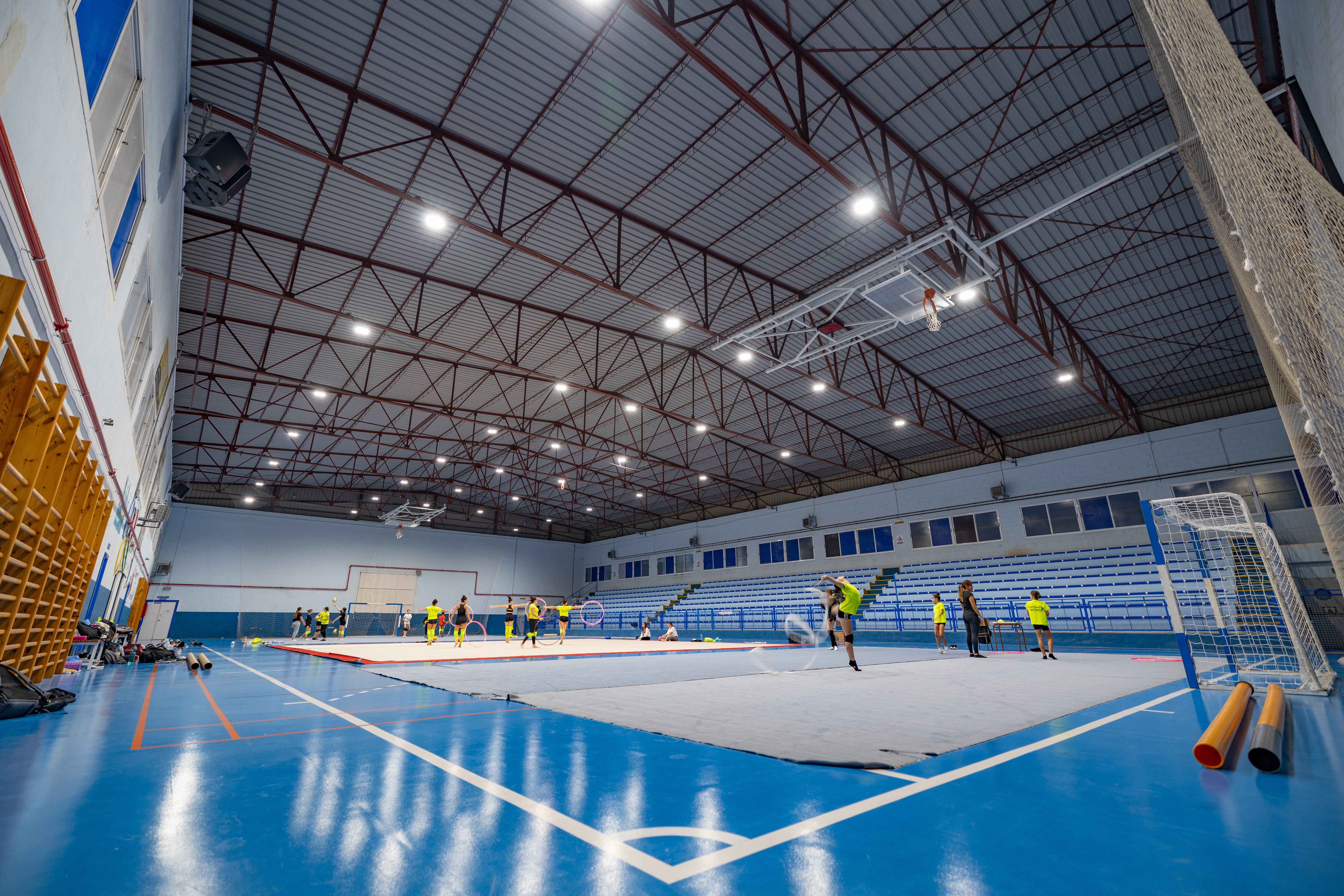

Sovelluskuvat
Pabellon Torres de Cotillas
JPG (19.86 MB)

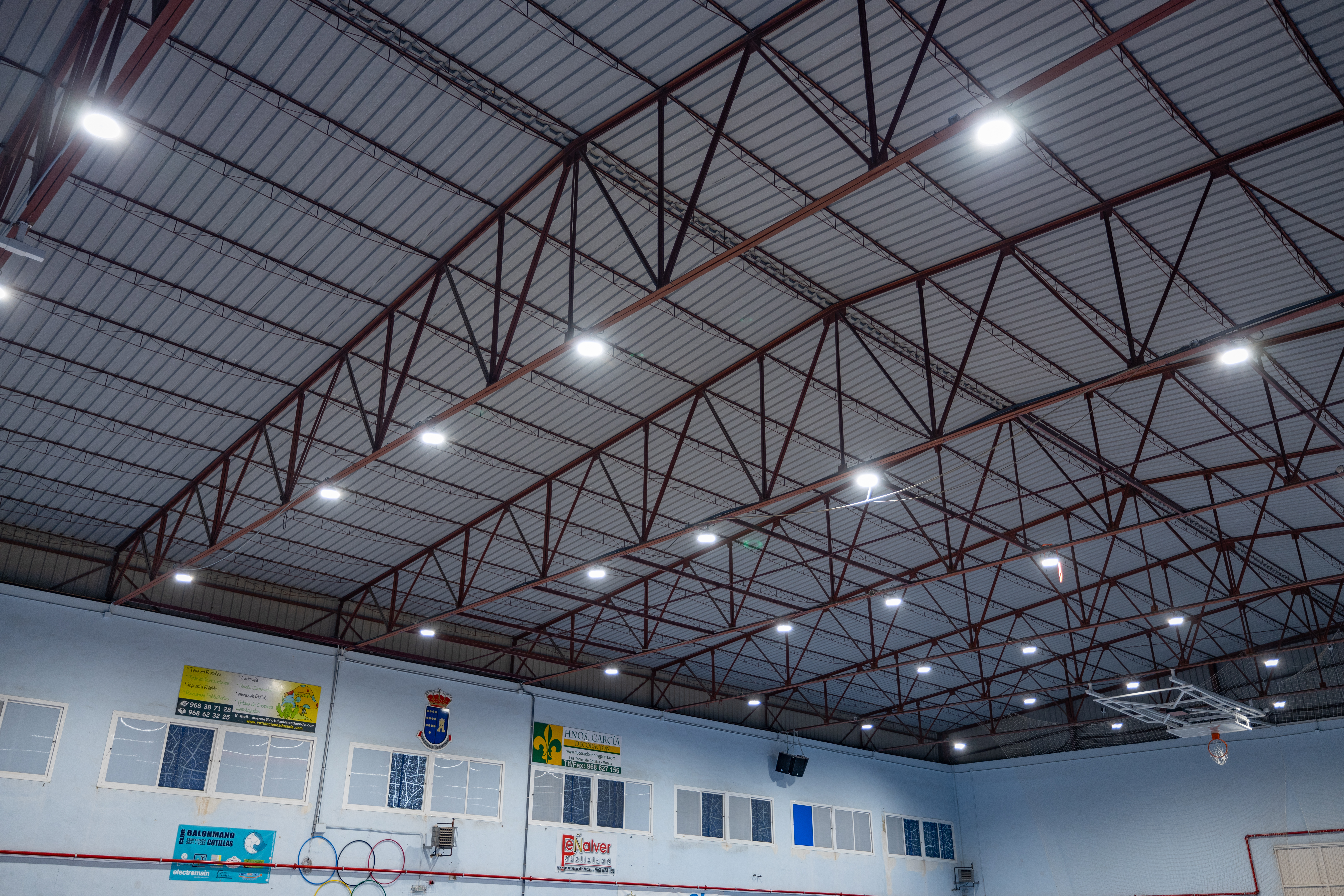

Sovelluskuvat
Pabellon Torres de Cotillas
JPG (17.94 MB)
EAN SEG-numero Sähkönumero EFO-numero ELDAS-numero
4058075452367 7215833 4315619 3203837 941002390
