HB DALI 190 W 4000 K 70DEG IP65 | HIGH BAY DALI GEN 3 | LEDVANCE

HIGH BAY DALI GEN 3

HB DALI 190 W 4000 K 70DEG IP65

GTIN: 4058075543959 Kuljetuslaatikko / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Korkea yhteensopivuus DALI-2-sertifioinnin ansiosta
DALI 2.0 -yhteensopiva, voidaan käyttää DALI-valonohjauksella
Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
Suuri valotehokkuus
Energiansäästö jopa 90 % verrattuna perinteisiin syväsäteilijöihin
5 vuoden takuu

Käyttökohteet

Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
Varastot
Logistiikkahallit
Teollisuus
Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)

Tuoteominaisuudet

Esimääritetty DALI-liitäntälaite toimituksessa mukana
Valotehokkuus: jopa 140 lm/W
Kotelointiluokka: IP65
Himmennysalue (DALI): 10…100 %

Tekniset varusteet

Sisältää asennuskoukun ja kiinnikkeet
Heijastimet tilattavissa erikseen

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	190,00 W
Nimellisjännite	100…277 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	860 mA
Käynnistysvirtapiikki	62.0 A
Käynnistysvirran aika T_h50	374 µs
Valaisimien enimmäislukumäärä per B16	3
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	3
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	4
Tehokerroin (cos φ)	≥0,95
Harmoninen kokonaissärö (THD)	< 20 %
Iskunkestävyysluokka	I
Toimintatapa	Verkkojännite

Fotometriset tiedot

Valovirta	27000 lm
Valotehokkuus	140 lm/W
Värilämpötila	4000 K
Valon väri (EN 12464-1)	Viileän valkoinen
Värintoistoindeksi (Ra-indeksi)	≥80
Värilaadun tasaisuus (SDCM)	< 5 sdcm
Matala välkyntä	Kyllä
Fotometrinen turvallisuusluokka (EN62778)	RG1
Säteilykulma	70 °
UGR, pitkittäinen	< 25

MITAT JA PAINO

Halkaisija	321,00 mm
Korkeus	168,00 mm
Tuotteen paino	3768,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Musta
Rungon väri	Musta
RAL-värikoodi	RAL 9017
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polycarbonate (PC)
Valopinnan materiaali	Polykarbonaatti (PC)
Hehkulankatesti (IEC 60695-2-12)	850 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-30…+50 °C
Varastointilämpötila	-40…+70 °C
Kytkentätapa	2 kaapelia (2-napainen/3-napainen)
Kotelointiluokka	IP65
IK-luokka (iskunkestävyys) [PIM]	IK08
Himmennettävä	Kyllä
Type of dimming [GMS]	DALI
Kiinnitystapa	Ripustus/pinta
Asennuspaikka	Kattoon, Seinään
Käyttöympäristö	Sisäkäyttöön
Suunnattava	Kyllä
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	80000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	50000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	30000 h
Kytkentäkertojen määrä	200000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Liitäntälaite - toisiorippelivirta

< 10 %

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, TÜV SÜD, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Kyllä
Pallonkestävä	Ei
EPD	LEDV-00021-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075543959	Kuljetuslaatikko 1	357 mm x 357 mm x 184 mm	4380.00 g	23.45 dm³

Käyttöohje / turvallisuusohjeet
UI_High Bay DALI

Lakitiedot
LS Insert HB DALI IP65

Lakitiedot
Legal insert HB DALI

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
EC Declaration High Bay DALI

PDF (195.31 KB)

Ympäristötuoteseloste
EPD EN HIGH BAY GEN 3 DALI

PDF (672.66 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

Tuotekuva: valkoinen tausta, diagonaali
HIGHBAY PERFORMANCE

Tuotekuva: valkoinen tausta, pystyasennossa
HIGHBAY PERFORMANCE

Tuotelinjapiirros kirjaimilla
HB DALI

Tuotelinjapiirros numeroilla
HB DALI 190W/210W 4000K

Tuotelinjapiirros, etuosa, ei mittoja
HB DALI

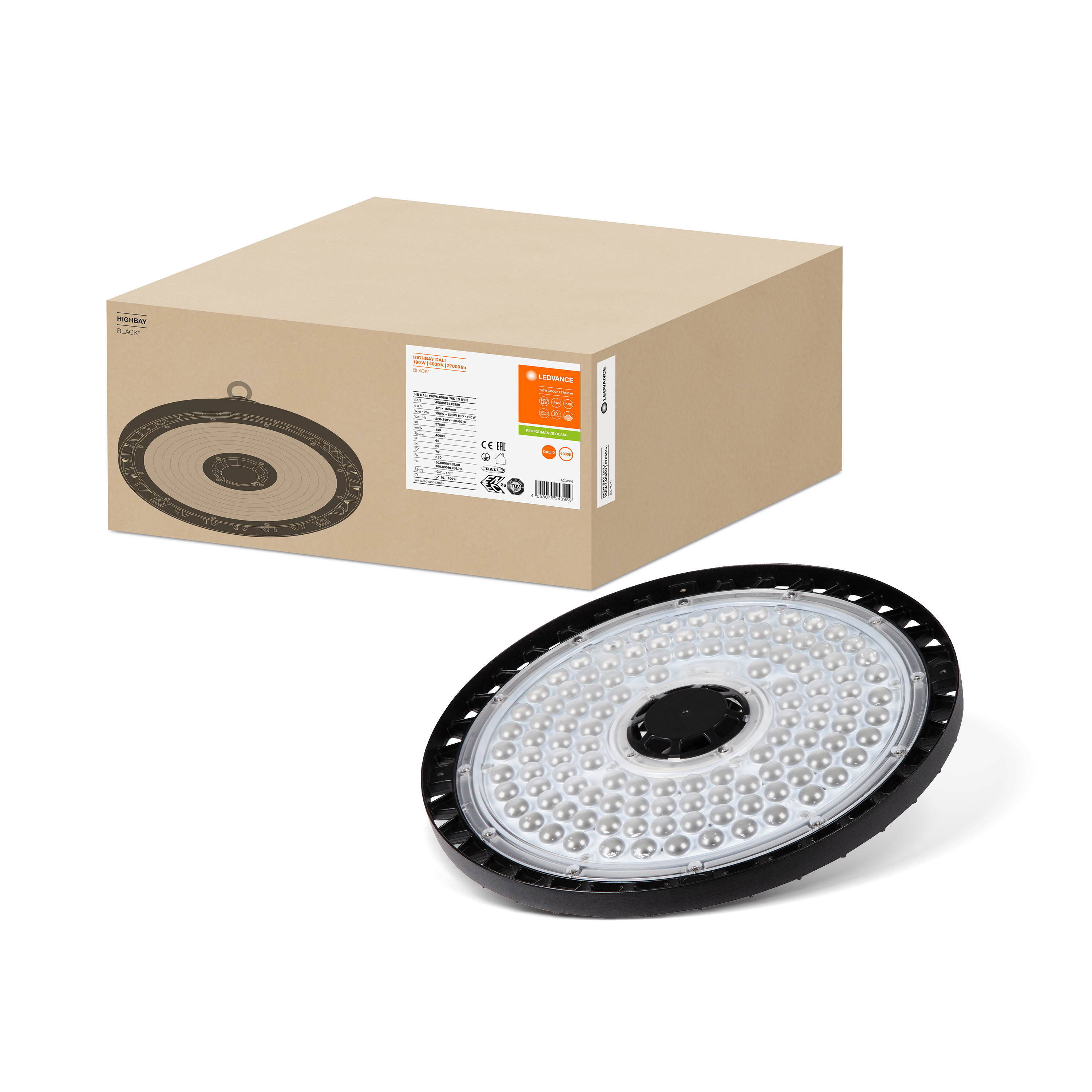

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
HB DALI 190W-4000K 70DEG IP65 LEDV

JPG (714.12 KB)

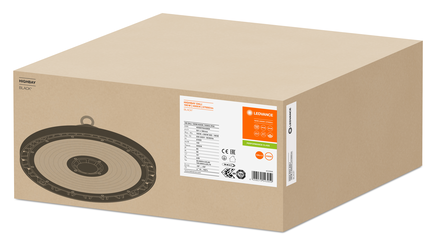

Pakkauskuva, tilavuus
HighBay LED 190W MiCh

Katalogin tiedot 1
HIGHBAY DALI GEN 3

IES-tiedosto (IES)
HB-DALI-190W-4000K-70D EG-IP65

LDT-tiedosto (Eulumdat)
HB-DALI-190W-4000K-70D EG-IP65

ULD-tiedosto (DIALux)
HB DALI 190W-4000K 70DEG

ULD (176.64 KB)

ROLF-tiedostot (RELUX)
HB DALI 190W-4000K

UGR-tiedosto (UGR-taulukko)
HB 190W4000K 70DEG IP65

Valonjakokäyrä, tyyppi kartio
HB-DALI-190W-4000K-70D EG-IP65

Valonjakokäyrä, tyyppi polar
HB-DALI-190W-4000K-70D EG-IP65

BIM Revit 3D
HB GEN3

CAD STEP 3D
HB Gen3 DA 190W 210W

STEP (859.41 KB)

Sovelluskuvat
Kings Cross Station Platform

Sovelluskuvat
Kings Cross Station Platform middle

Sovelluskuvat
Kings Cross Station

Sovelluskuvat
Kings Cross Station

Sovelluskuvat
Kings Cross Station Platform Train

Sovelluskuvat
Kings Cross Station Platform

Sovelluskuvat
Kings Cross Station Platform Train

Sovelluskuvat
Kings Cross Station Platform Detail

Sovelluskuvat
Kings Cross Station Platform

Sovelluskuvat
Kings Cross Station crossover

Sovelluskuvat
Kings Cross Station ceiling

Sovelluskuvat
Kings Cross Station

Sovelluskuvat
Kings Cross Station

Sovelluskuvat Getty
High rack warehouse in factory

EAN	SEG-numero	Sähkönumero	ELDAS-numero
4058075543959	7216243	4315693	941302470
