HB DALI 93 W 4000 K 110DEG IP65 | HIGH BAY DALI GEN 3 | LEDVANCE

HIGH BAY DALI GEN 3

HB DALI 93 W 4000 K 110DEG IP65

GTIN: 4058075543904 Kuljetuslaatikko / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Korkea yhteensopivuus DALI-2-sertifioinnin ansiosta
DALI 2.0 -yhteensopiva, voidaan käyttää DALI-valonohjauksella
Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
Suuri valotehokkuus
Energiansäästö jopa 90 % verrattuna perinteisiin syväsäteilijöihin
5 vuoden takuu

Käyttökohteet

Korvaa elohopeahöyry- tai monimetallilampuilla varustetut syväsäteilijät
Varastot
Logistiikkahallit
Teollisuus
Korkea katto (esim. ostoskeskukset, lentokentät, liikerakennukset, aulat)

Tuoteominaisuudet

Esimääritetty DALI-liitäntälaite toimituksessa mukana
Valotehokkuus: jopa 140 lm/W
Kotelointiluokka: IP65
Himmennysalue (DALI): 10…100 %

Tekniset varusteet

Sisältää asennuskoukun ja kiinnikkeet
Heijastimet tilattavissa erikseen

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	93,00 W
Nimellisjännite	100…277 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	420 mA
Käynnistysvirtapiikki	41.2 A
Käynnistysvirran aika T_h50	300 µs
Valaisimien enimmäislukumäärä per B16	5
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	5
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	8
Tehokerroin (cos φ)	≥0,95
Harmoninen kokonaissärö (THD)	< 20 %
Iskunkestävyysluokka	I
Toimintatapa	Verkkojännite

Fotometriset tiedot

Valovirta	13000 lm
Valotehokkuus	140 lm/W
Värilämpötila	4000 K
Valon väri (EN 12464-1)	Viileän valkoinen
Värintoistoindeksi (Ra-indeksi)	≥80
Värilaadun tasaisuus (SDCM)	< 5 sdcm
Matala välkyntä	Kyllä
Fotometrinen turvallisuusluokka (EN62778)	RG1
Säteilykulma	110 °
UGR, pitkittäinen	< 25

MITAT JA PAINO

Halkaisija	280,00 mm
Korkeus	160,00 mm
Tuotteen paino	2818,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Musta
Rungon väri	Musta
RAL-värikoodi	RAL 9017
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polycarbonate (PC)
Valopinnan materiaali	Polykarbonaatti (PC)
Hehkulankatesti (IEC 60695-2-12)	850 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-30…+50 °C
Varastointilämpötila	-40…+70 °C
Kytkentätapa	2 kaapelia (2-napainen/3-napainen)
Kotelointiluokka	IP65
IK-luokka (iskunkestävyys) [PIM]	IK08
Himmennettävä	Kyllä
Type of dimming [GMS]	DALI
Kiinnitystapa	Ripustus/pinta
Asennuspaikka	Kattoon, Seinään
Käyttöympäristö	Sisäkäyttöön
Suunnattava	Kyllä
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	80000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	50000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	30000 h
Kytkentäkertojen määrä	200000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Liitäntälaite - toisiorippelivirta

< 10 %

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, TÜV SÜD, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Kyllä
Pallonkestävä	Ei
EPD	LEDV-00021-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075543904	Kuljetuslaatikko 1	317 mm x 317 mm x 180 mm	3381.00 g	18.09 dm³

Käyttöohje / turvallisuusohjeet
UI_High Bay DALI

Lakitiedot
LS Insert HB DALI IP65

Lakitiedot
Legal insert HB DALI

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
EC Declaration High Bay DALI

PDF (195.31 KB)

Ympäristötuoteseloste
EPD EN HIGH BAY GEN 3 DALI

PDF (672.66 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

Tuotekuva: valkoinen tausta, diagonaali
HIGHBAY PERFORMANCE

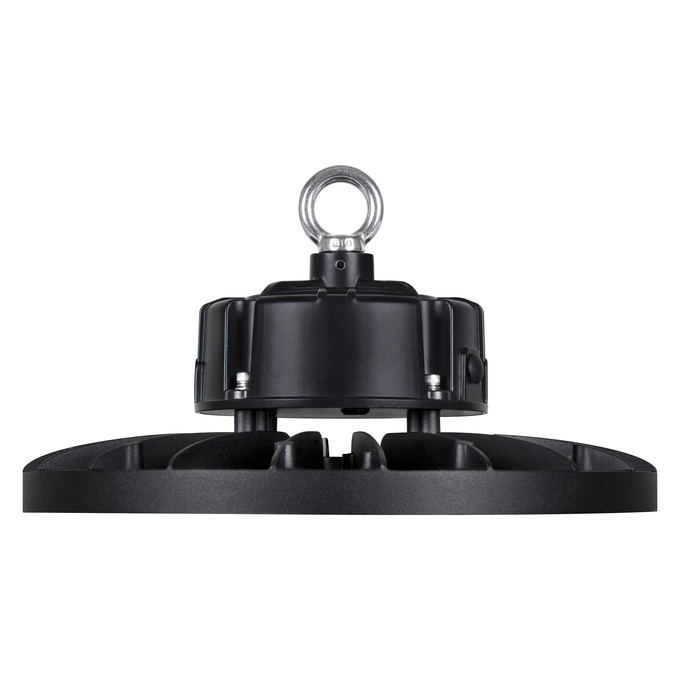

Tuotekuva: valkoinen tausta, pystyasennossa
HIGHBAY PERFORMANCE

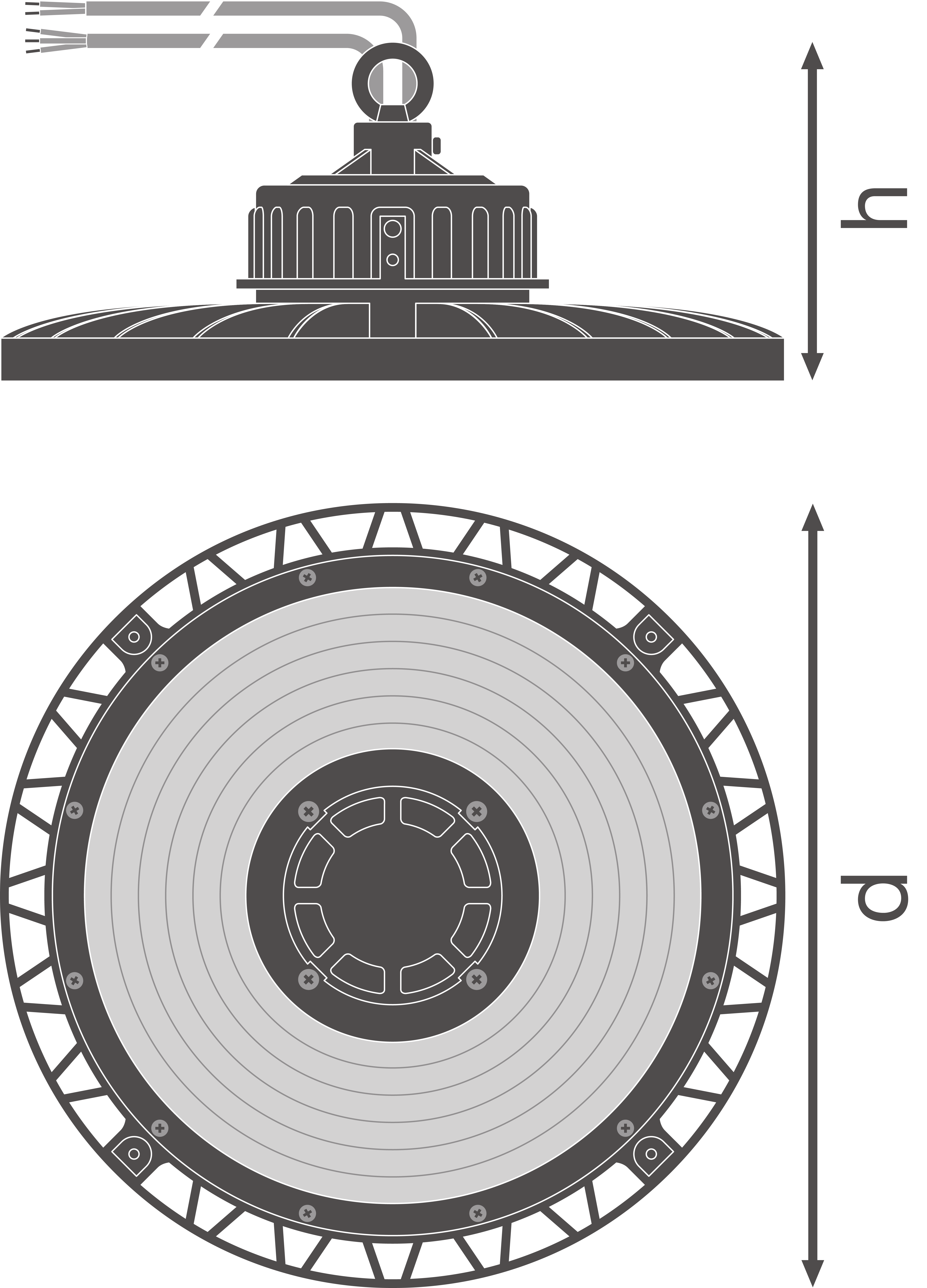

Tuotelinjapiirros kirjaimilla
HB DALI

Tuotelinjapiirros numeroilla
HB DALI 93W/4000K

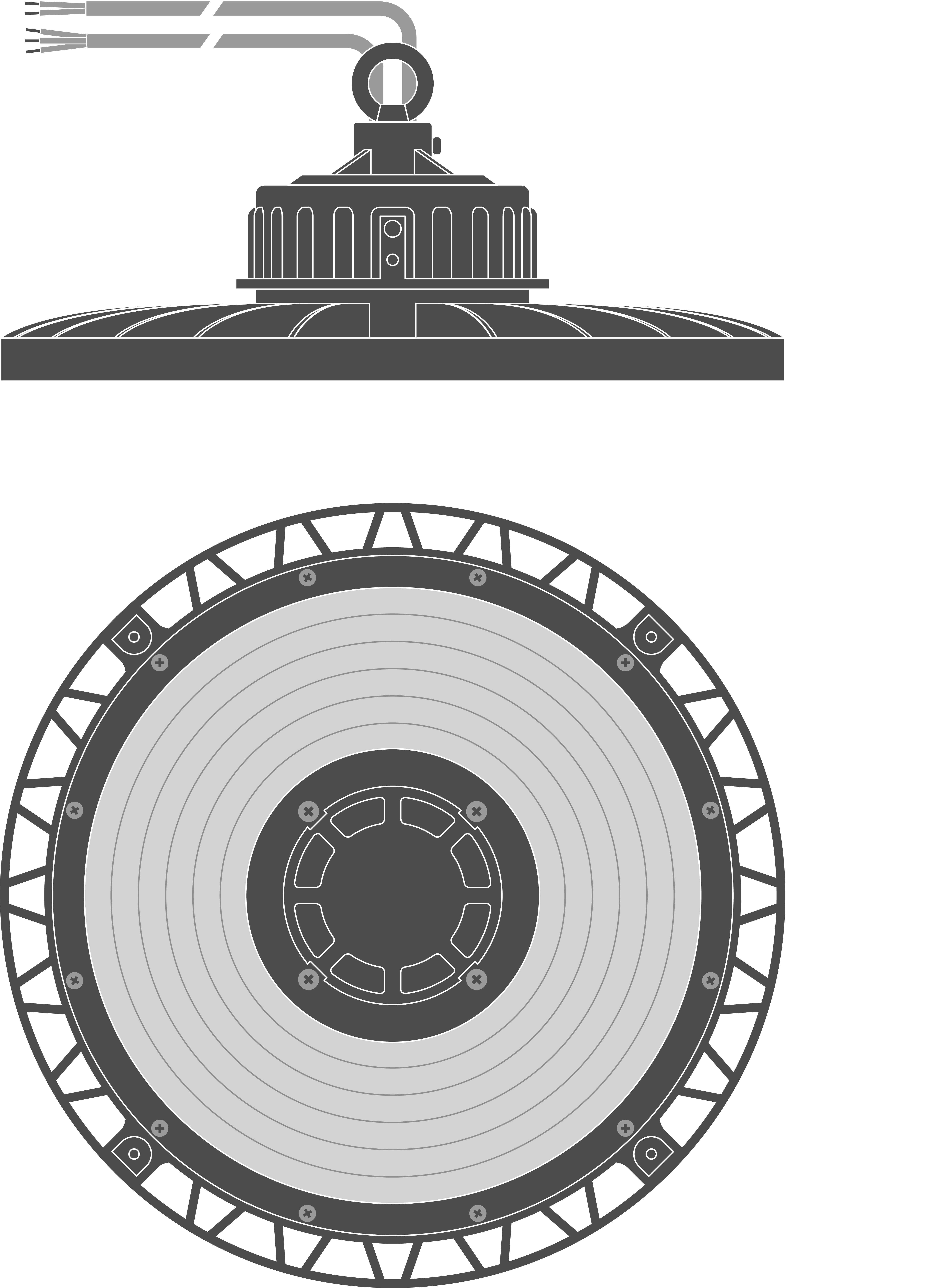

Tuotelinjapiirros, etuosa, ei mittoja
HB DALI

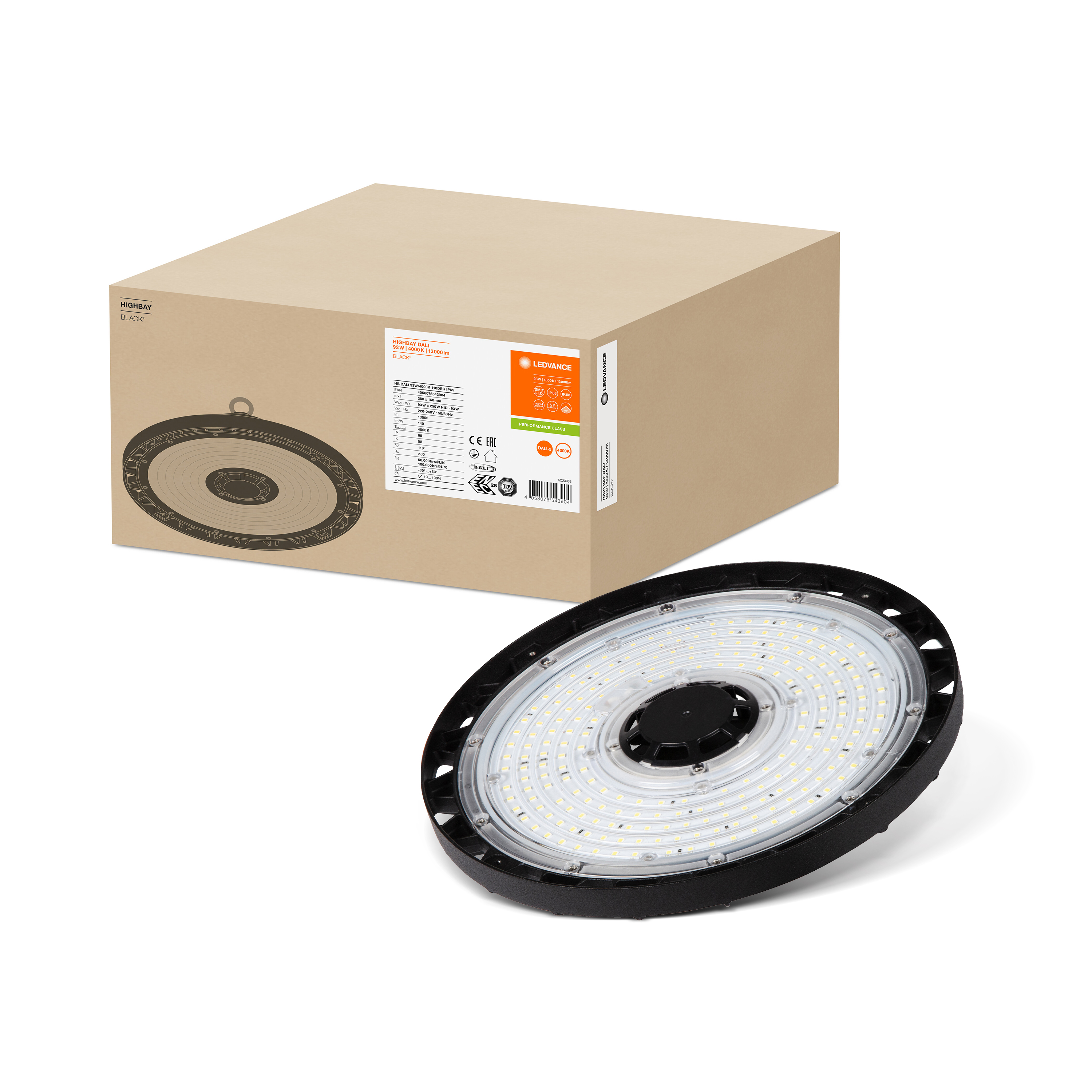

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
HB DALI 93W-4000K 110DEG IP65 LEDV

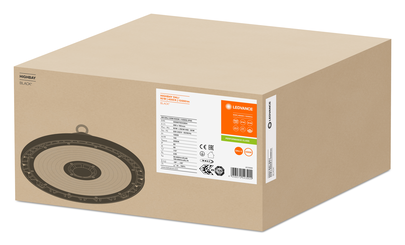

Pakkauskuva, tilavuus
HighBay LED 93W MiCh

Katalogin tiedot 1
HIGHBAY DALI GEN 3

IES-tiedosto (IES)
HB-DALI-93W-4000K-110D EG-IP65

LDT-tiedosto (Eulumdat)
HB DALI 93W 4000K 110DEG IP65

ULD-tiedosto (DIALux)
HB DALI 93W-4000K 110DEG

ULD (174.08 KB)

ROLF-tiedostot (RELUX)
HB DALI 93W-4000K

UGR-tiedosto (UGR-taulukko)
HB 93W4000K 110DEG IP65

Valonjakokäyrä, tyyppi kartio
HB-DALI-93W-4000K-110D EG-IP65

Valonjakokäyrä, tyyppi polar
HB-DALI-93W-4000K-110D EG-IP65

BIM Revit 3D
HB GEN3

CAD STEP 3D
HB Gen3 DA 93W

STEP (842.35 KB)

Sovelluskuvat

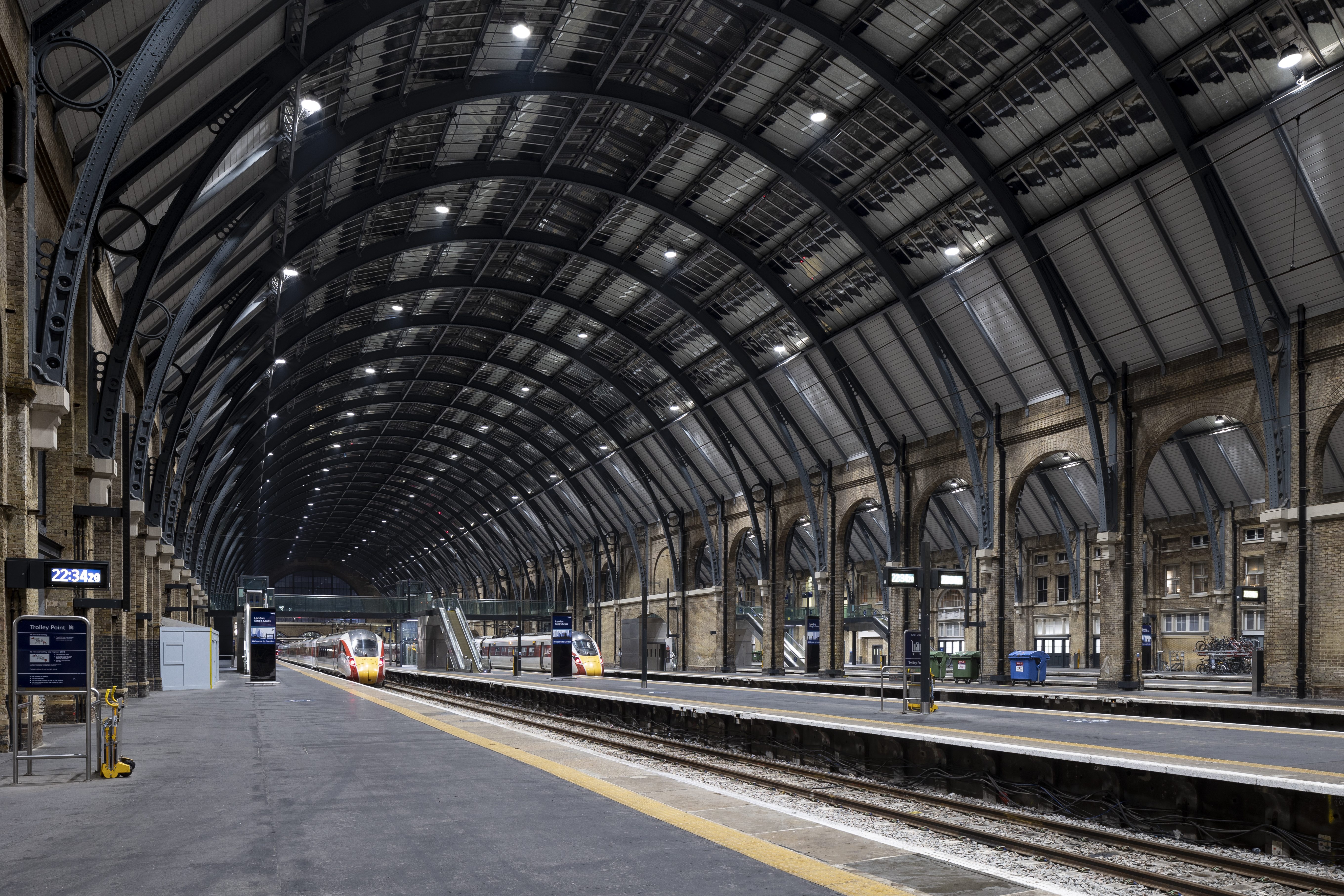

Kings Cross Station Platform
