PANEL FLEX 600 UGR<19 PS

PL FLEX 600 S 30W 830 U19 PS

GTIN: 4099854276521 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Erittäin monipuolinen virtalähteestä valittavan tehon (Power Select - PS) ja jopa 4860 lm:n valovirran ansiosta
  • Korkea energiansäästö 169 lm/W:n valotehokkuuden ansiosta
  • Vähäinen kiusahäikäisy (UGR ≤ 19)
  • Erinomainen värilaadun tasaisuus, SDCM 3
  • Helppo ja joustava asennus ulkoisen liitäntälaitteen ansiosta
  • Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
  • Työkaluton sähköliitäntä työntöliittimen ansiosta
  • Läpijohdotus mahdollista
  • Turvavalaistus valaisinkohtaisella akulla mahdollista erikseen hankittavalla LEDVANCE Emergency Conversion Box:n avulla
  • Enemmän palveluita, kuten energian kulutuksen seuranta ja ylläpito etänä mahdollista DALI-malleissa
  • 7 vuoden takuu
Käyttökohteet
  • Upotetaan 600 x 600 mm kattojärjestelmään
  • Korvaa uppoasennettavat valaisimet loistelampuilla
  • Toimistot, kokoustilat
  • Vastaanottoalueet, eteisaulat, käytävät, hissit
Tuoteominaisuudet
  • Käyttöikä (L80/B10): 100 000 h (25 °C), (L90/B10): 50 000 h (25 °C)
  • Soveltuu EN 60598-2-22 mukaiseen keskusakustolliseen turvavalaistusjärjestelmään
  • 5-napainen jousiliitin, soveltuu jopa 5 x 2,5 mm²
  • Puristettu alumiinirunko, metallikotelo
  • Kupu polystyreeniä
  • Valaisinmalleja saatavilla DALI-2 (IoT-ready)-virtalähteellä
Tekniset varusteet
  • Saatavana lisätarvikkeita erilaisiin asennustapoihin
  • Kytkentäkotelo viisinapaisella liittimellä mukana
  • Valaisimen turvaköysi saatavilla
  • Turvakiinnikkeet esiasennettuna
  • Sisältää ulkoisen ohjauslaitteen
  • Sopii käytettäväksi erillisen Emergency Conversion Boxin kanssa
  • Huollettava valaisin: Päivityksiä ja vaihto-osia saatavilla
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 30 W / 25 W / 21 W / 17 W
Nimellisjännite 220…240 V
Verkkotaajuus 50…60 Hz
Nimellisvirta 140,000 mA
Käynnistysvirtapiikki 11.1 A
Käynnistysvirran aika Th50 600 µs
Valaisimien enimmäislukumäärä per B16 12
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 13
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 21
Tehokerroin (cos φ) > 0,90
Harmoninen kokonaissärö (THD) < 15 %
Iskunkestävyysluokka II
Toimintatapa External LED driver -virtalähde
Fotometriset tiedot
Valovirta 4800 lm / 4050 lm / 3450 lm / 2830 lm
Valotehokkuus 160 lm/W / 162 lm/W / 164 lm/W / 166 lm/W
Värilämpötila 3000 K
Valon väri (EN 12464-1) Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Matala välkyntä Kyllä
Välkyntä-arvo Pst LM <1
Stroboskooppi-ilmiön mitta-arvo SVM <0.4
Fotometrinen turvallisuusluokka (EN62778) RG0
Säteilykulma 90 °
UGR, pitkittäinen < 19
MITAT JA PAINO
Pituus 595,00 mm
Korkeus 32,00 mm
Leveys 595,00 mm
Tuotteen paino 1600,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Valkoinen
Rungon väri Valkoinen
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Polystyrene (PS)
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -10…+50 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Jousiliitin, 5-napainen (L, N, PE, DA+, DA-)
Kotelointiluokka IP40/IP20
IK-luokka (iskunkestävyys) [PIM] IK02
Himmennettävä Ei
Kiinnitystapa Upotettu/ripustus/pinta
Asennuspaikka Kattoon
Käyttöympäristö Sisäkäyttöön
Asennuspituus 595.00 mm
Asennusleveys 595.00 mm
Uppoasennussyvyys 50 mm
Suunnattava Ei
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 100000 h 1)
Käyttöikä L80/B10 @ 25 °C 100000 h 1)
Käyttöikä L90/B10 @ 25 °C 50000 h
Kytkentäkertojen määrä 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 700 mA
Liitäntälaite - toisiorippelivirta < 5 %
Liitäntälaite - pituus 125 mm
Liitäntälaite - leveys 60 mm
Liitäntälaite - korkeus 30 mm
Suositeltu liitäntälaite DR DS-P-30/220-240/700 PL FLEX 600
TURVAVALAISTUS
Turvavalaistuksen tyyppi (EL) Valinnainen EL-yksikkö (akku ja ohjain) hajautettuun käyttöön saatavilla erikseen, Sisältää EL-sertifioidun ohjaimen (0 Hz / DC-käyttö keskusakkukäyttöä varten)
SERTIFIKAATIT JA STANDARDIT
Standardit CE, CB, ENEC, UKCA, EAC, EPD, EL
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
MUUT LISÄTIEDOT
Lisätty toiminto MULTI SELECT
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä Sisältää vähintään 10 mg
Harvinaisten maametallien määrä Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854276521 Yksikköpakkaus
1		 35 mm x 685 mm x 600 mm 2055.00 g 14.39 dm³
4099854276538 Kuljetuslaatikko
4		 705 mm x 160 mm x 625 mm 9301.00 g 70.50 dm³
Käyttöohje / turvallisuusohjeet
PANEL FLEX
PDF (3.52 MB)
Lakitiedot
LSI PANEL FLEX
PDF (2.76 MB)
Lakitiedot
Legal Insert PL FLEX
PDF (8.04 MB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
EM Insert PL FLEX
PDF (3.16 MB)
Vaatimustenmukaisuusvakuutukset
PL FLEX
PDF (266.58 KB)
Ympäristötuoteseloste
EPD EN PANEL FLEX DALI
PDF (638.39 KB)
Tuotekuva: valkoinen tausta, diagonaali
PL PFM PL FLEX
JPG (1.02 MB)
Tuotekuva: valkoinen tausta, pystyasennossa
PL PFM PL FLEX
JPG (1.55 MB)
Tuotekuva: valkoinen tausta, tila
PL PFM PL FLEX
JPG (663.8 KB)
Tuotekuva: valkoinen tausta, tila
PL FLEX CONNECTOR
JPG (694.32 KB)
Tuotekuva: valkoinen tausta, lisävaruste, vaihtoehtoinen kuva
PL FLEX AND DRIVER
JPG (300.28 KB)
Tuotelinjapiirros kirjaimilla
PL PFM PL FLEX PL COMP
SVG (11.29 KB)
Tuotelinjapiirros numeroilla
PL PFM PL FLEX
SVG (18.54 KB)
Tuotelinjapiirros, etuosa, ei mittoja
PL PFM PL FLEX PL COMP
SVG (8.3 KB)
Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
PL FLEX 600 S 30W 830 U19 PS
JPG (1.06 MB)
Pakkauskuva, edestä
PL FLEX 600 S 30W 830 U19 PS
JPG (1.23 MB)
Pakkauskuva, tilavuus
PL FLEX 600 S 30W 830 U19 PS
JPG (1.23 MB)
Katalogin tiedot 1
PL FLEX
PNG (45.29 KB)
Katalogin tiedot 2
PL FLEX
PNG (95.09 KB)
Katalogin tiedot 3
PL FLEX
PNG (49.03 KB)
IES-tiedosto (IES)
PL FLEX 600 S 30W 3000K U19 4800lm
IES (3.25 KB)
IES-tiedostot (IES, lisä)
PL FLEX 600 S 17W 3000K U19 2830lm
IES (3.25 KB)
IES-tiedostot (IES, lisä)
PL FLEX 600 S 21W 3000K U19 3450lm
IES (3.25 KB)
IES-tiedostot (IES, lisä)
PL FLEX 600 S 25W 3000K U19 4050lm
IES (3.25 KB)
IES-tiedostot (IES, lisä)
PL FLEX 600 S 3W 3000K U19 400lm EM BOX
IES (3.25 KB)
LDT-tiedosto (Eulumdat)
PL FLEX 600 S 30W 3000K U19 4800lm
LDT (2.91 KB)
LDT-tiedostot (Eulumdat, lisä)
PL FLEX 600 S 17W 3000K U19 2830lm
LDT (2.9 KB)
LDT-tiedostot (Eulumdat, lisä)
PL FLEX 600 S 21W 3000K U19 3450lm
LDT (2.9 KB)
LDT-tiedostot (Eulumdat, lisä)
PL FLEX 600 S 25W 3000K U19 4050lm
LDT (2.9 KB)
LDT-tiedostot (Eulumdat, lisä)
PL FLEX 600 S 3W 3000K U19 400lm EM BOX
LDT (2.91 KB)
ULD-tiedosto (DIALux)
PL FLEX 600 S 30W 830 U19 PS
ULD (209.92 KB)
ROLF-tiedostot (RELUX)
PL FLEX 600 S 30W 830 U19 PS
ROLF (344.25 KB)
UGR-tiedosto (UGR-taulukko)
PL FLEX 600 S 17W 3000K U19 2830lm
PNG (56.11 KB)

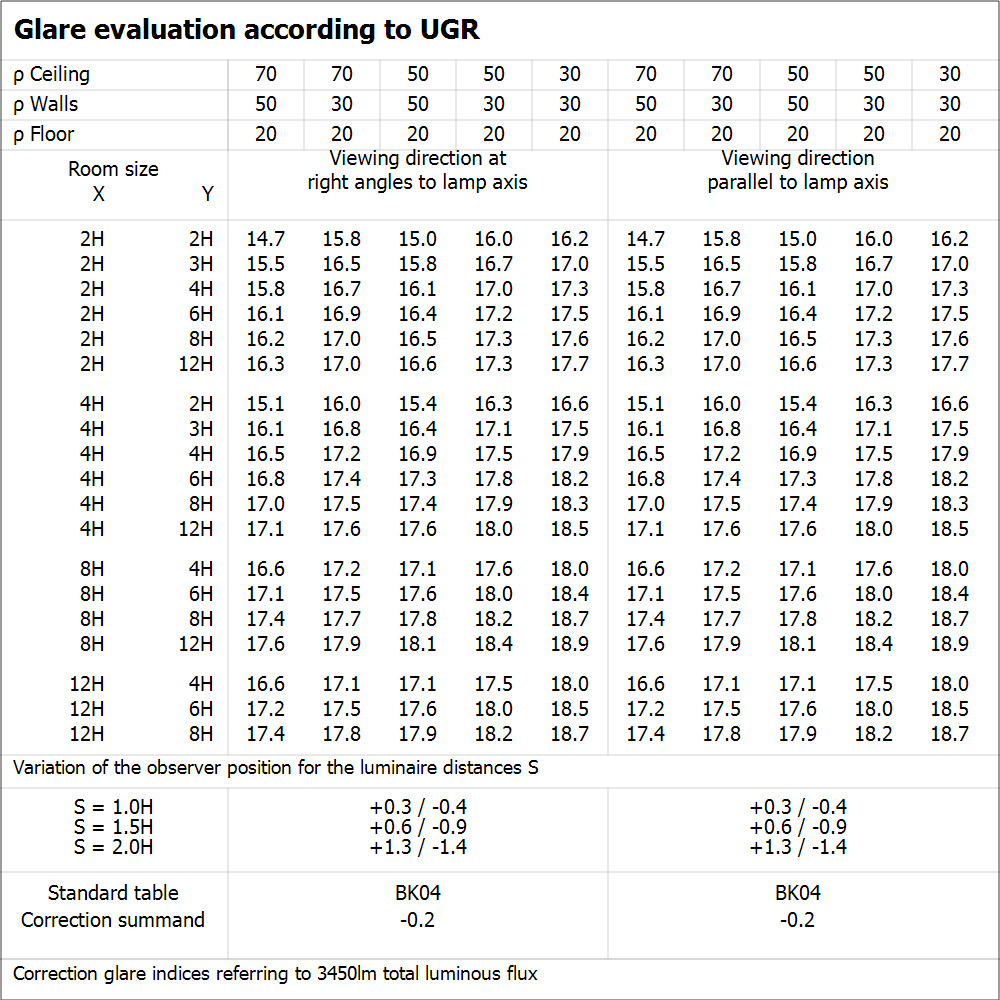

UGR-tiedosto (UGR-taulukko)
PL FLEX 600 S 21W 3000K U19 3450lm
PNG (55.87 KB)

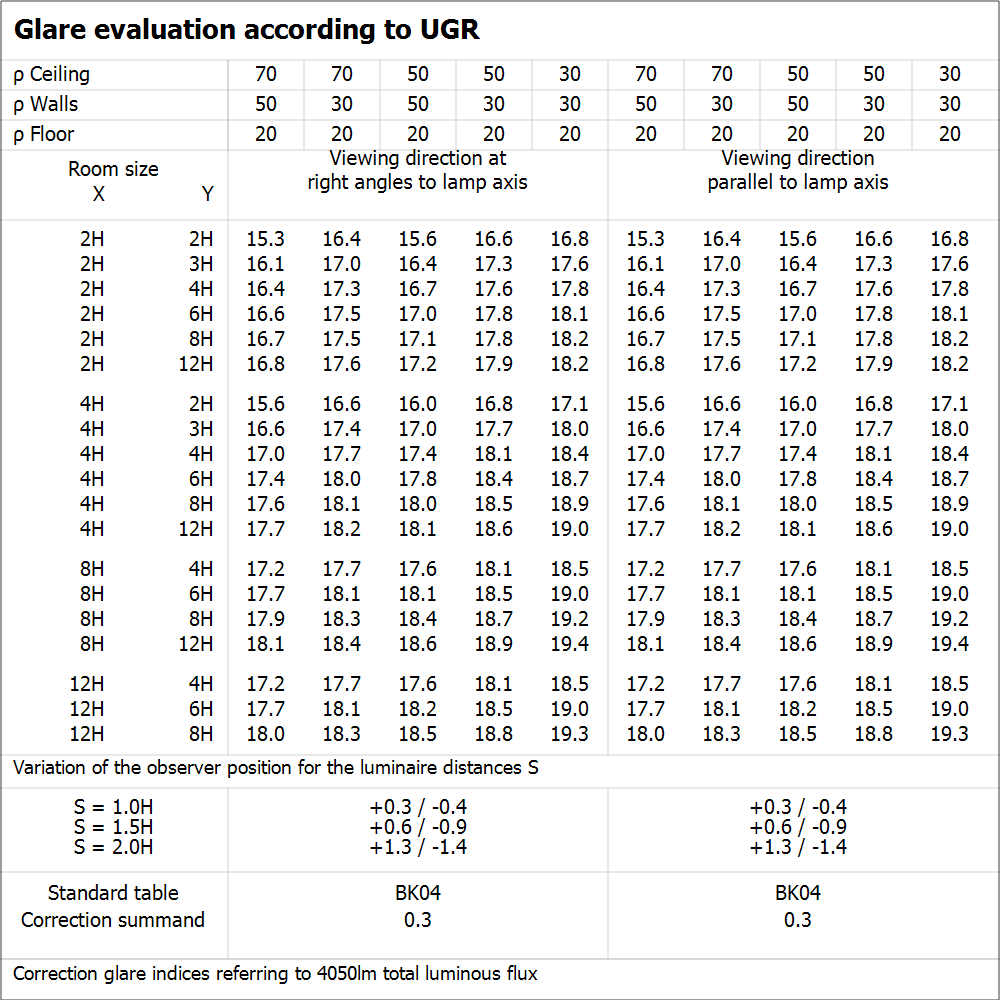

UGR-tiedosto (UGR-taulukko)
PL FLEX 600 S 25W 3000K U19 4050lm
PNG (56.18 KB)

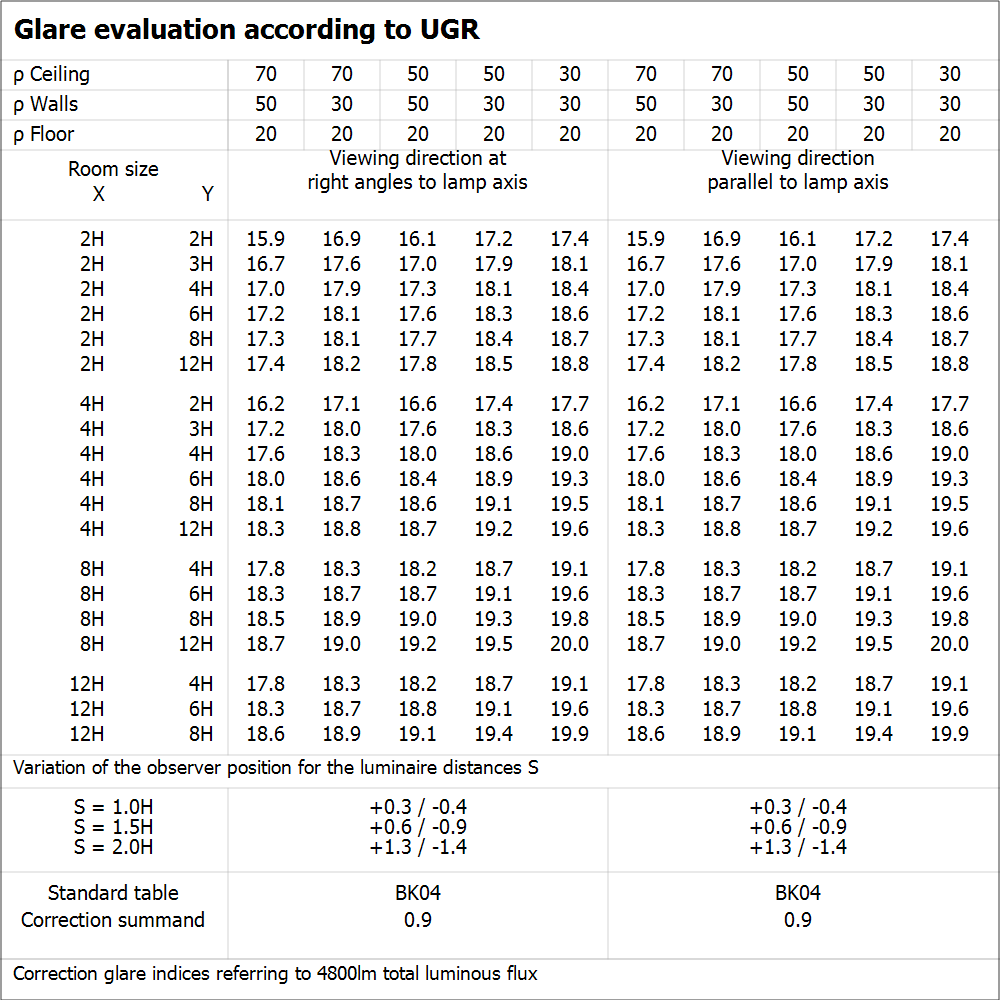

UGR-tiedosto (UGR-taulukko)
PL FLEX 600 S 30W 3000K U19 4800lm
PNG (56.07 KB)

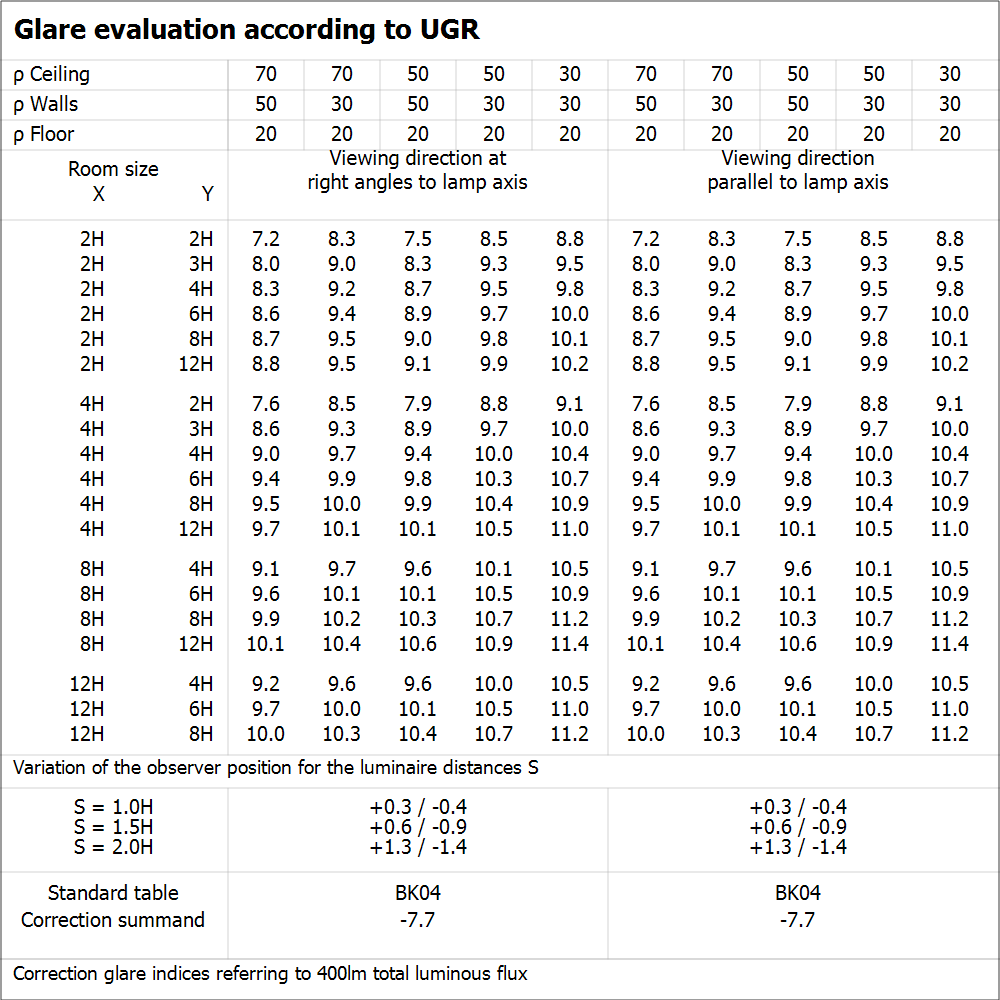

UGR-tiedosto (UGR-taulukko)
