PL CMFT 1200 P 33W 830 PS

PANEL COMFORT 1200 PS

GTIN: 4099854002731 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Erittäin monipuolinen valittavan valovirran (Power Select -ominaisuus) ansiosta
Työkaluton sähköliitäntä työntöliittimen ansiosta
Läpijohdotus mahdollista
Suuri energiansäästöpotentiaali jopa 130 lm/W:n valotehokkuuden ansiosta
Erinomainen värilaadun tasaisuus, SDCM 3
Enemmän palveluita, kuten energian kulutuksen seuranta ja ylläpito etänä mahdollista DALI-malleissa
Helppo ja joustava asennus ulkoisen liitäntälaitteen ansiosta
Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
Valaisimen päivittäminen turvavalaisimeksi mahdollista turvalaistusrasian ansiosta
5 vuoden takuu

Käyttökohteet

Korvaa uppoasennettavat valaisimet loistelampuilla

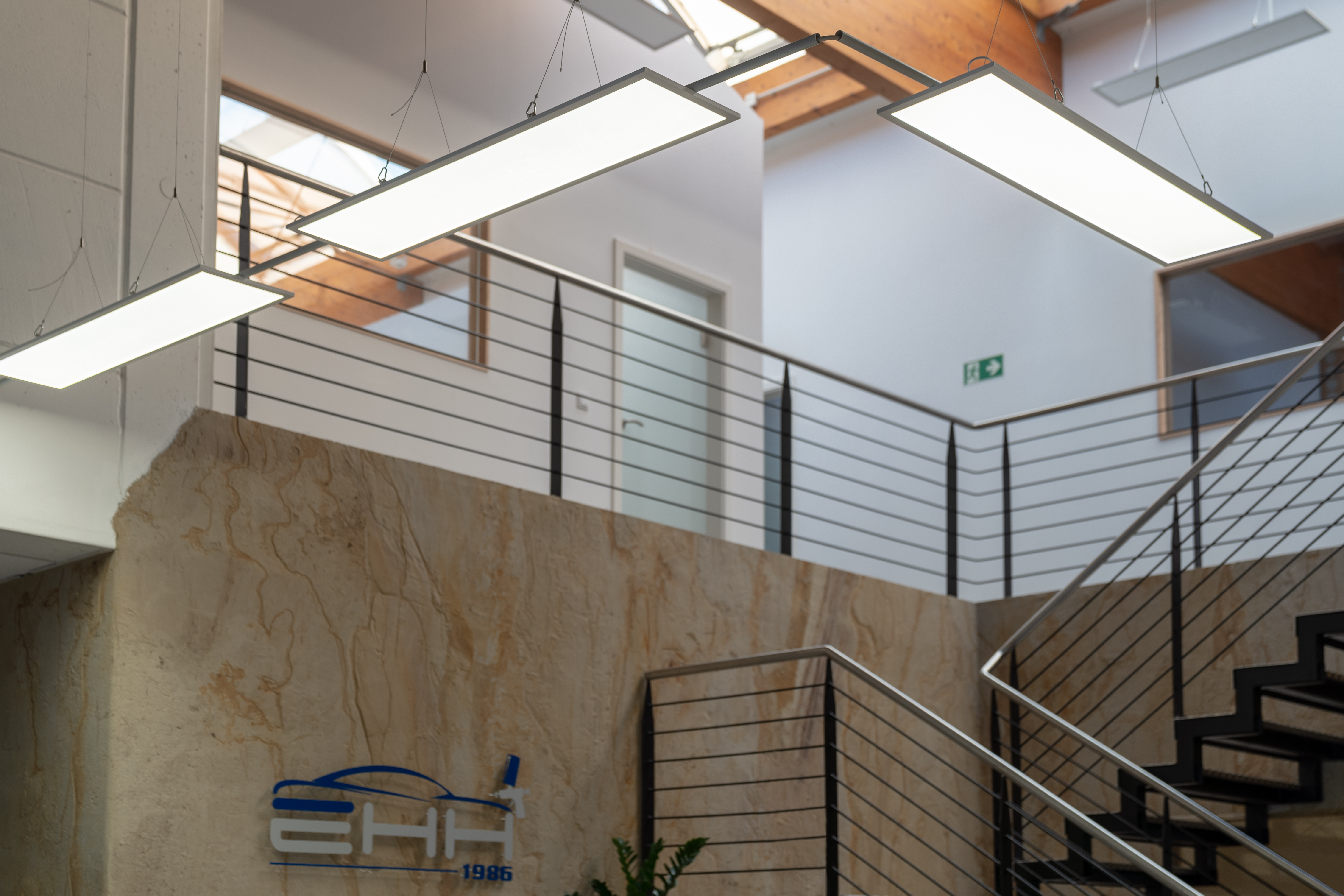

Toimistot, kokoustilat
Vastaanottoalueet, eteisaulat, käytävät, hissit
Soveltuu välikattojärjestelmiin, joiden ristikkokoko on 1200 x 300 mm

Tuoteominaisuudet

Pursotettu alumiinikehys
Kupu polystyreeniä
5-napainen jousiliitin, soveltuu jopa 5 x 2,5 mm²
Valaisinmalleja saatavilla DALI-2 (IoT-ready)-virtalähteellä
Käyttöikä (L80/B10): 70 000 h (@ 25 °C)

Tekniset varusteet

Saatavana lisätarvikkeita erilaisiin asennustapoihin
Kytkentäkotelo viisinapaisella liittimellä mukana
Valaisimen turvaköysi saatavilla
Turvakiinnikkeet esiasennettuna
Sisältää ulkoisen ohjauslaitteen
Saatavilla erillinen välijohto valaisimen ja virtalähteen välille
Sopii käytettäväksi erillisen Emergency Conversion Boxin kanssa

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.
Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	33 W / 28 W / 24 W ¹⁾
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	150,000 mA
Käynnistysvirtapiikki	9 A
Käynnistysvirran aika T_h50	690 µs
Valaisimien enimmäislukumäärä per B16	14
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	15
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	24
Tehokerroin (cos φ)	> 0,90
Harmoninen kokonaissärö (THD)	< 20 %
Iskunkestävyysluokka	II
Toimintatapa	External LED driver -virtalähde

¹⁾ Mahdolliset valovirta ja tehotiedot löytyvät taulukosta / Panel Comfort -perheen CRI80-versiot täyttävät Saksan energiatehokkaiden valaisimien BEG-tukiohjelman mukaiset tekniset vähimmäisvaatimukset.

Fotometriset tiedot

Valovirta	4320 lm / 3640 lm / 3120 lm ¹⁾
Valotehokkuus	130 lm/W ¹⁾
Värilämpötila	3000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi)	> 80
Värilaadun tasaisuus (SDCM)	≤3 sdcm
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	<1
Stroboskooppi-ilmiön mitta-arvo SVM	< 0.4
Fotometrinen turvallisuusluokka (EN62778)	RG0
Säteilykulma	110 °

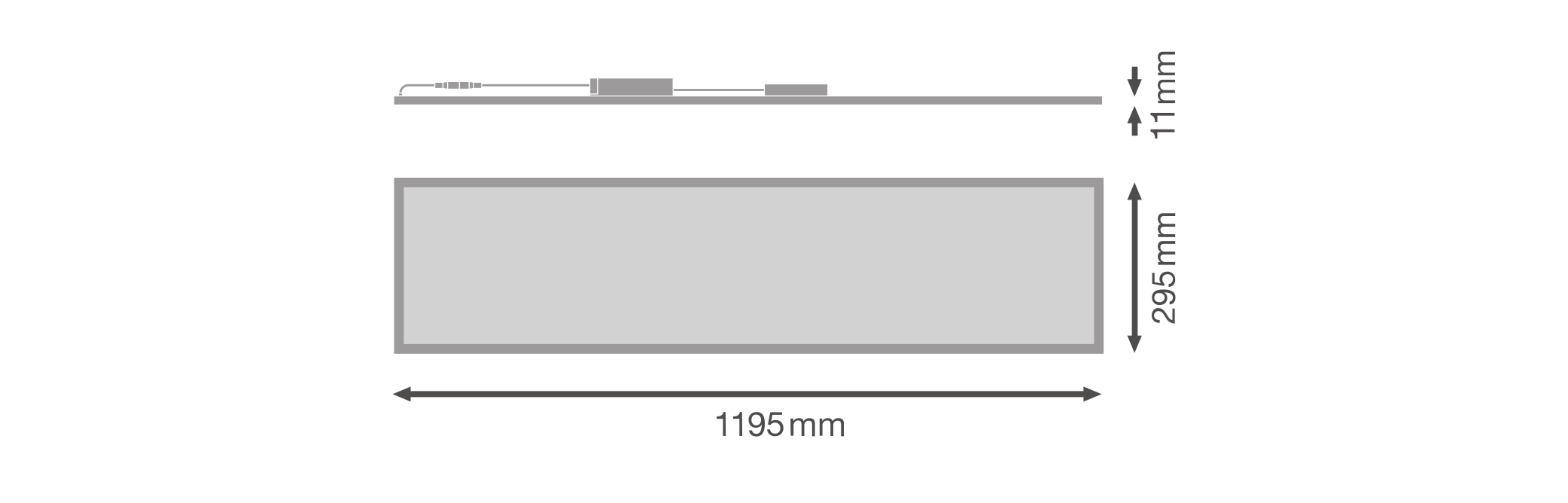

MITAT JA PAINO

Pituus	1195,00 mm
Korkeus	11,00 mm
Leveys	295,00 mm
Tuotteen paino	2800,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
RAL-värikoodi	RAL 9003
Rungon materiaali	Steel
Kuvun/heijastimen materiaali	Polystyrene (PS)
Valopinnan materiaali	Polystyreeni
Hehkulankatesti (IEC 60695-2-12)	650 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-10…+50 °C
Varastointilämpötila	-20…+80 °C
Kytkentätapa	Jousiliitin, 5-napainen (L, N, PE, DA+, DA-)
Kotelointiluokka	IP40/IP20
IK-luokka (iskunkestävyys) [PIM]	IK02
Himmennettävä	Ei
Kiinnitystapa	Upotettu/ripustus/pinta
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Asennuspituus	1185 mm
Asennusleveys	285 mm
Uppoasennussyvyys	50,0 mm
Suunnattava	Ei
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	100000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	70000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	48000 h
Kytkentäkertojen määrä	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Toisiovirta	750 mA
Liitäntälaite - toisiorippelivirta	< 5 %
Liitäntälaite - pituus	143 mm
Liitäntälaite - leveys	49 mm
Liitäntälaite - korkeus	30 mm
Suositeltu liitäntälaite	OSRAM OTI DALI 50/220-240/1A4 NFC; Tridonic LCA 45W 500-1400mA one4all SC PRE

TURVAVALAISTUS

Turvavalaistuksen tyyppi (EL)

Valinnainen EL-yksikkö (akku ja ohjain) hajautettuun käyttöön saatavilla erikseen

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, UKCA, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
EPD	LEDV-00012-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

MUUT LISÄTIEDOT

Lisätty toiminto

MULTI SELECT

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

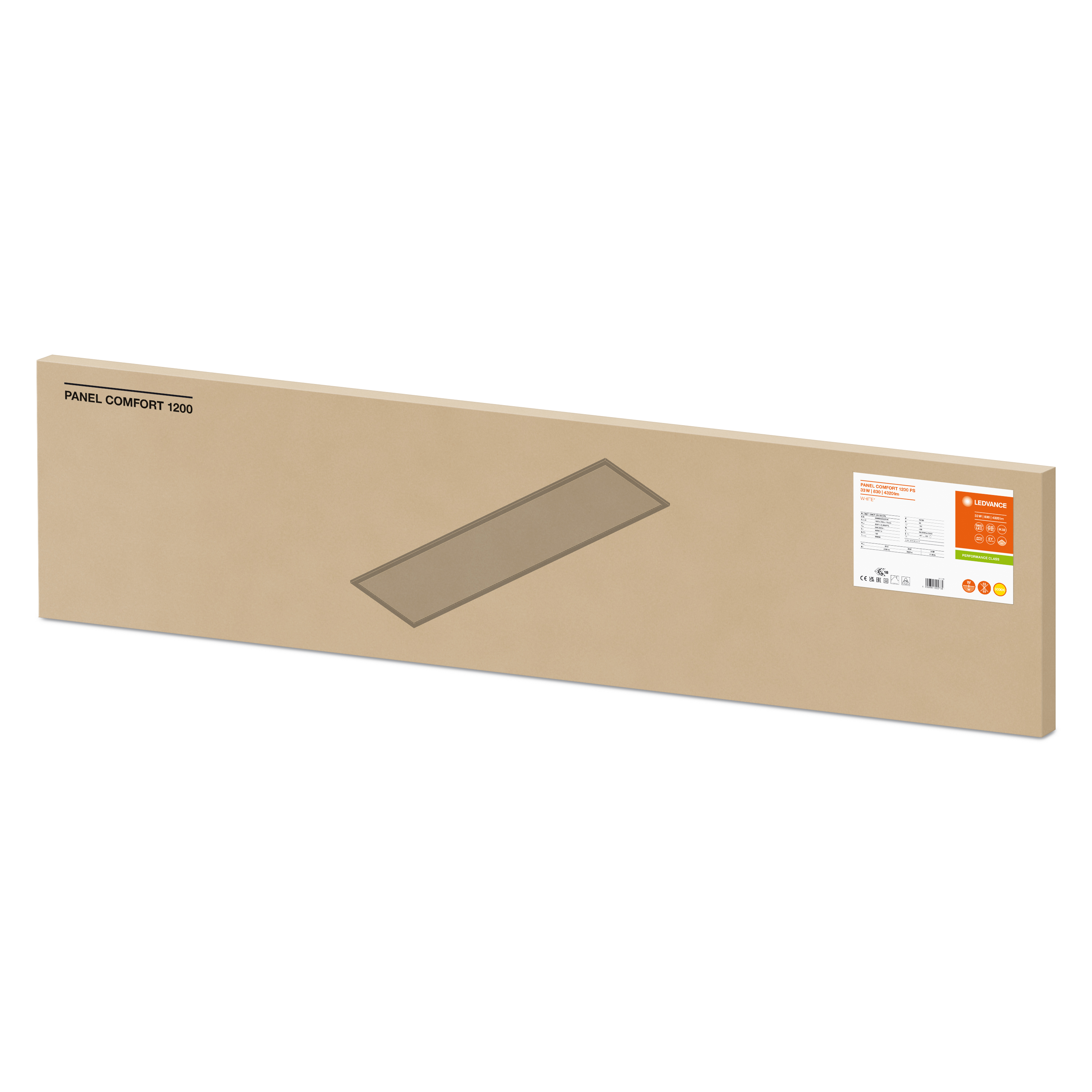

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4099854002731	Yksikköpakkaus 1	37 mm x 344 mm x 1,347 mm	3252.00 g	17.14 dm³
4099854002748	Kuljetuslaatikko 4	1,352 mm x 167 mm x 379 mm	14528.00 g	85.57 dm³

Tuotekuva	Tuotenimi	EAN
	PANEL 1200 CABLE EXT TWIST LOCK	4099854018510
	EM CONVERSION BOX	4058075237025
	PANEL 1200x300 RECESSED MOUNT FRAME	4058075472976
	PANEL 1200 Surface Mount Kit	4058075108820
	PANEL RECESSED MOUNT CLIPS VAL 4x	4058075409859
	PANEL Suspension Kit	4058075402928
	PANEL 1200 X 300 SF MOUNT KIT H70 VAL	4099854018497
