SPOT ADJUST DALI

SPOT ADJUST DALI 8 W 4000 K IP20 WT

GTIN: 4058075219922 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Lisätoiminnot mukana toimitetun DALI-liitäntälaitteen ansiosta
  • Esiasennettu DALI-liitäntälaite, johon on valmiiksi asetettu valaisimen vaatima virta-arvo
  • Suuri valotehokkuus
  • Muotoilu sopii LEDVANCE-alasvalovalaisinperheeseen
  • Energiansäästö jopa 90 % verrattuna halogeenikohdevaloihin
  • Toiminnallinen ja minimalistinen muotoilu
  • Helppo ja nopea asennus
  • 5 vuoden takuu
Käyttökohteet
  • Korvaa halogeenilampuilla varustetut spot-valaisimet
  • Yleisvalaistus
  • Hotellihuoneet
  • Baarit, ravintolat
  • Korostusvalaistus
  • Galleriat, museot
  • Asuintilat
Tuoteominaisuudet
  • Voidaan ohjata DALI-valonohjausjärjestelmällä tai painonapilla
  • Värin alkuyhdenmukaisuus: = 4 SDCM
  • Valaisinrungon materiaali: alumiini
  • Linssin materiaalil: PMMA
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 8,00 W
Nimellisjännite 220…240 V
Verkkotaajuus 50…60 Hz
Nimellisvirta 180,000 mA
Käynnistysvirtapiikki 16 A
Käynnistysvirran aika Th50 255 µs
Valaisimien enimmäislukumäärä per B16 128
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 80
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 128
Tehokerroin (cos φ) > 0,90
Harmoninen kokonaissärö (THD) < 15 %
Iskunkestävyysluokka II
Toimintatapa External LED driver -virtalähde
Fotometriset tiedot
Valovirta 720 lm
Valotehokkuus 90 lm/W
Värilämpötila 4000 K
Valon väri (EN 12464-1) Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) ≤4 sdcm
Valovoima -
Välkyntä-arvo Pst LM -
Stroboskooppi-ilmiön mitta-arvo SVM -
Fotometrinen turvallisuusluokka (EN62778) RG0
Fotometrinen turvallisuusluokka (EN62471) RG0
Säteilykulma 36 °
MITAT JA PAINO
Halkaisija 90,00 mm
Korkeus 47,00 mm
Tuotteen paino 224,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Valkoinen
Rungon väri Valkoinen
Rungon materiaali Aluminum
Valopinnan materiaali PMMA, akryyli
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+45 °C
Kytkentätapa Ruuviliitin, 2-napainen (L,N)
Kotelointiluokka IP20
IK-luokka (iskunkestävyys) [PIM] IK06
Himmennettävä Kyllä
Type of dimming [GMS] DALI
Kiinnitystapa Upotettu
Asennuspaikka Kattoon
Käyttöympäristö Sisäkäyttöön
Uppoasennusreiän halkaisija 83 mm
Uppoasennussyvyys 90 mm
Suunnattava Kyllä
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 50000 h 1)
Käyttöikä L80/B10 @ 25 °C 40000 h 1)
Käyttöikä L90/B10 @ 25 °C 20000 h
Kytkentäkertojen määrä 100000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
SERTIFIKAATIT JA STANDARDIT
Standardit CE, CB, RoHS
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Ei vaihdettavissa
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä Sisältää vähintään 10 mg
Harvinaisten maametallien määrä Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4058075219922 Yksikköpakkaus
1		 118 mm x 229 mm x 120 mm 297.00 g 3.24 dm³
4058075219939 Kuljetuslaatikko
10		 614 mm x 248 mm x 273 mm 3516.00 g 41.57 dm³
Käyttöohje / turvallisuusohjeet
SPOT LED DALI ADJUST
PDF (705.84 KB)
Lakitiedot
LSI SPOT LED DALI ADJUST
PDF (1.15 MB)
Vaatimustenmukaisuusvakuutukset
Declaration of conformity
PDF (734.51 KB)
Vaatimustenmukaisuusvakuutukset
CE Spot DALI
PDF (350.28 KB)
Tuotekuva: valkoinen tausta, diagonaali
707505_LEDVANCE Spot LED adjust 8W
TIF (59.47 MB)
Tuotelinjapiirros kirjaimilla
707998_LEDVANCE Spot LED adjust 8W
SVG (29.17 KB)
Tuotelinjapiirros numeroilla
707987_LEDVANCE Spot LED adjust 8W
SVG (28.76 KB)
Tuotelinjapiirros, etuosa, ei mittoja
708012_LEDVANCE Spot LED adjust 8W
SVG (23.38 KB)

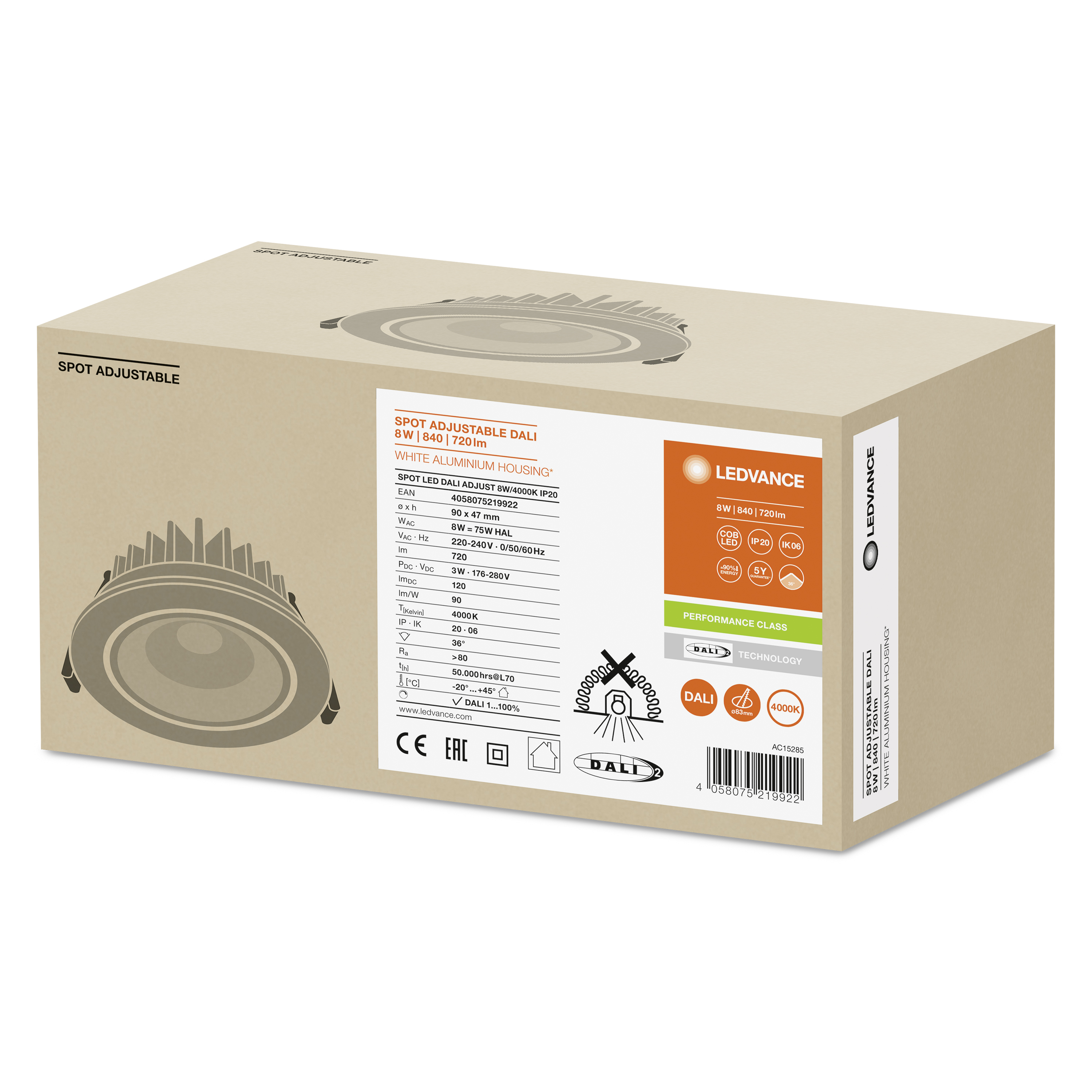

Pakkauskuva, tilavuus
Spot LED Adjust DALI MiCh
JPG (1.96 MB)
IES-tiedosto (IES)
Spot LED DALI adjust 8W 3000K 230V IP20
IES (11.9 KB)
LDT-tiedosto (Eulumdat)
Spot LED DALI adjust 8W 3000K 230V IP20
LDT (13.31 KB)
ULD-tiedosto (DIALux)
SP LED DALI ADJUST 8W-4000K IP20
ULD (1.43 MB)
ROLF-tiedostot (RELUX)
SPOT LED DALI ADJUST
ROLF (602.55 KB)
Valonjakokäyrä, tyyppi kartio
4058075042179 Spot LED DALI adjust 8W 4000K 230V IP20
SVG (85.07 KB)
Valonjakokäyrä, tyyppi polar
4058075042179 Spot LED DALI adjust 8W 4000K 230V IP20
SVG (275.61 KB)
Sovelluskuvat
2019 EHH car center case study No:18 from 29
JPG (11.01 MB)
Sovelluskuvat
2019 EHH car center case study No:19 from 29
JPG (11.91 MB)
Sovelluskuvat
Gym BayArena warmwhite
JPG (8.08 MB)
Sovelluskuvat
Gym BayArena warmwhite
JPG (5.28 MB)
Sovelluskuvat
Gym BayArena coolwhite
JPG (7.14 MB)
Sovelluskuvat
Gym BayArena warmwhite
JPG (7.3 MB)
Sovelluskuvat
Gym BayArena coolwhite
JPG (7.03 MB)
Sovelluskuvat
Gym BayArena warmwhite
JPG (7.28 MB)
Sovelluskuvat
Gym BayArena warmwhite
JPG (7.48 MB)
Sovelluskuvat
Gym BayArena coolwhite
JPG (7.35 MB)
EAN SEG-numero Sähkönumero EFO-numero ELDAS-numero
4058075219922 7451455 4266663 3242449 941401660
