SPOT SQUARE DK ADJ 8 W 3000 K WT | SPOT SQUARE DARKLIGHT ADJUST | LEDVANCE

SPOT SQUARE DARKLIGHT ADJUST

SPOT SQUARE DK ADJ 8 W 3000 K WT

GTIN: 4058075114043 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Rajauskulma mukavaan sisävalaistukseen
Suuri valotehokkuus
Valettu alumiinirunko parantaa lämmön haihtumista
Energiansäästö jopa 90 % verrattuna halogeenikohdevaloihin
Ulkoinen ajuri laajennettuun joustavuuteen (yhteensopiva valittujen DALI-ajurien kanssa)
Helppo vaihtaa ulkoinen liitäntälaite bajonettikiinnityksellä varustetun pistokkeen ansiosta
Muotoilu on yhteensopiva LEDVANCE Spot-, Down- ja Tracklight -valaisinperheiden kanssa
5 vuoden takuu

Käyttökohteet

Korvaa halogeenilampuilla varustetut spot-valaisimet
Yleinen korostusvalaistus
Myymälät, liikkeet
Hotellihuoneet
Baarit, ravintolat
Galleriat, museot
Asuintilat

Tuoteominaisuudet

Säädettävä kallistuskulma: +/- 20°
Värin alkuyhdenmukaisuus: = 4 SDCM
Linssin materiaalil: PMMA

Tekniset varusteet

Sisältää ohjaimen

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.
Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	8,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	65 mA
Käynnistysvirtapiikki	23 A
Käynnistysvirran aika T_h50	< 3.4 µs
Valaisimien enimmäislukumäärä per B16	32
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	26
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	41
Tehokerroin (cos φ)	> 0,5
Harmoninen kokonaissärö (THD)	< 15 %
Iskunkestävyysluokka	II
Toimintatapa	External LED driver -virtalähde

Fotometriset tiedot

Valovirta	650 lm
Valotehokkuus	90 lm/W
Värilämpötila	3000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi)	> 80
Värilaadun tasaisuus (SDCM)	≤4 sdcm
Valovoima	-
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	-
Stroboskooppi-ilmiön mitta-arvo SVM	-
Fotometrinen turvallisuusluokka (EN62778)	RG0
Fotometrinen turvallisuusluokka (EN62471)	RG0
Säteilykulma	36 °

MITAT JA PAINO

Pituus	90,00 mm
Korkeus	72,00 mm
Leveys	90,00 mm
Tuotteen paino	230,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
RAL-värikoodi	RAL 9003
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polymetyylimetakrylaatti (PMMA, akryyli)
Hehkulankatesti (IEC 60695-2-12)	650 °C

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-10…+40 °C
Kytkentätapa	Ruuviliitin, 2-napainen (L,N)
Kotelointiluokka	IP20
IK-luokka (iskunkestävyys) [PIM]	IK03
Himmennettävä	Ei
Kiinnitystapa	Upotettu
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Asennuspituus	83 mm
Asennusleveys	83 mm
Uppoasennussyvyys	90 mm
Suunnattava	Kyllä
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	50000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	45000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	30000 h
Kytkentäkertojen määrä	50000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Liitäntälaite - pituus	78 mm
Liitäntälaite - leveys	32 mm
Liitäntälaite - korkeus	21 mm

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, TÜV SÜD, RoHS, ENEC
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Additional info can be provided per individual request

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075114043	Yksikköpakkaus 1	105 mm x 110 mm x 115 mm	265.00 g	1.33 dm³
4058075114050	Kuljetuslaatikko 6	345 mm x 115 mm x 245 mm	1795.00 g	9.72 dm³

Käyttöohje / turvallisuusohjeet
UI Spot Square DK

Pakkauksen tiedot
Legal Insert Spot LED

Lakitiedot
LSI SP SQUARE DK ADJ

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity Spot Square 8W LEDV

PDF (694.89 KB)

Vaatimustenmukaisuusvakuutukset
Attestation-of-Conform ity SP SQ and Multi TÜV

Tuotekuva: valkoinen tausta, diagonaali
SP SQUARE DK ADJ 8W/3000K FL WT

Tuotekuva: valkoinen tausta, pystyasennossa
SP SQUARE DK ADJ 8W/3000K FL WT

Tuotelinjapiirros kirjaimilla
SP SQUARE DK ADJ 8W/3000K FL WT

Tuotelinjapiirros numeroilla
SP SQUARE DK ADJ 8W/3000K FL WT

Tuotelinjapiirros - tekninen
SP SQUARE DK ADJ 8W/3000K FL WT

Pakkauskuva, tilavuus
Spot Square DK Adjust 8W 830 FL white MiCh Side

Katalogin tiedot 1
Spot Square DK Adjust

Katalogin tiedot 2
Spot Square DK Adjust

Katalogin tiedot 6
Spot Square DK Adjust

IES-tiedosto (IES)
SP SQUARE DK ADJ 8W3000K FL WT

LDT-tiedosto (Eulumdat)
SP SQUARE DK ADJ 8W3000K FL WT

ULD-tiedosto (DIALux)
SPOTSQUAREDARKLIGHTADJ UST8W3000KWT

ULD (169.98 KB)

ROLF-tiedostot (RELUX)
SP SQUARE DK ADJ

ROLF (571.69 KB)

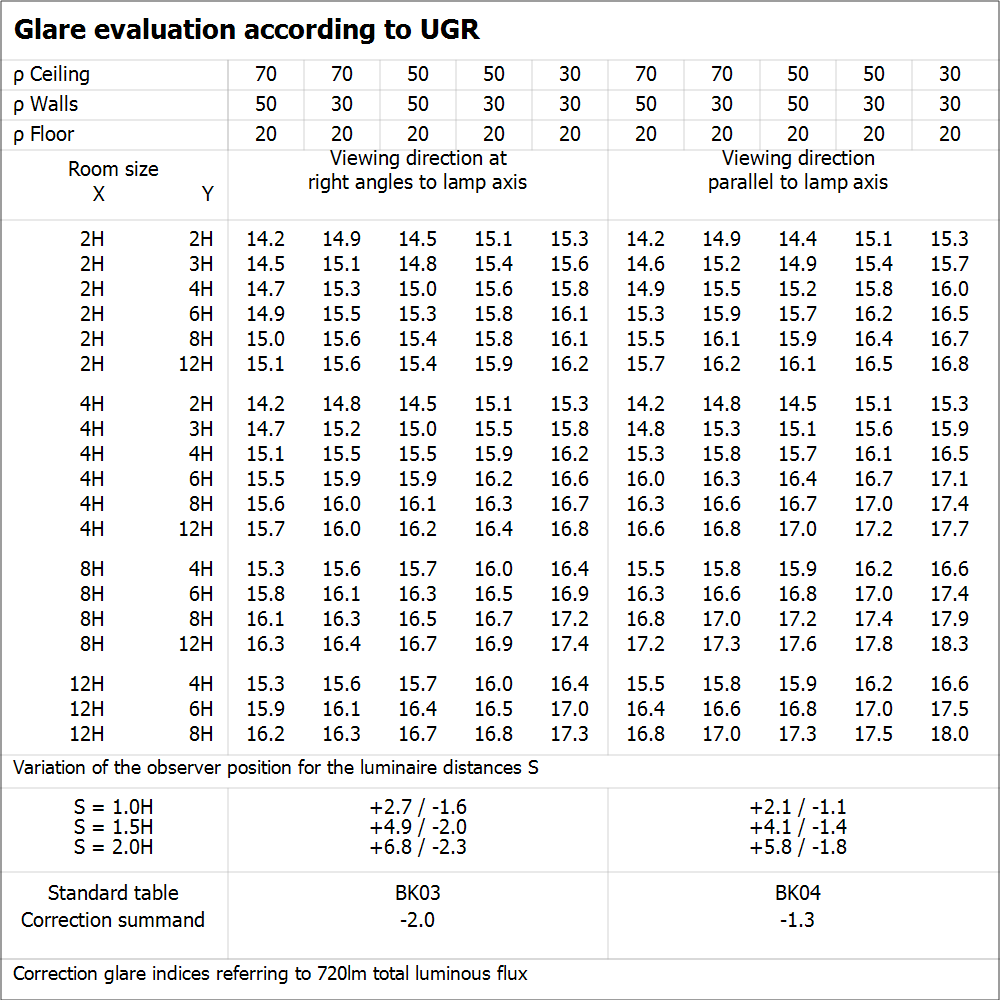

UGR-tiedosto (UGR-taulukko)
SP SQUARE DK ADJ 8W3000K FL WT

Valonjakokäyrä, tyyppi kartio
SP SQUARE DK ADJ 8W3000K FL WT

Valonjakokäyrä, tyyppi polar
SP SQUARE DK ADJ 8W3000K FL WT

SVG (276.31 KB)

BIM Revit 3D
SPOT SQUARE DARKLIGHT ADJUST

ZIP (852.77 KB)

CAD STEP 3D
SP SQUARE DK ADJ

Sovelluskuvat
Hotelroom Spot Square

EAN	SEG-numero	Sähkönumero	EFO-numero	ELDAS-numero	UK-tunniste
4058075114043	7451235	4231937	3201947	941400620	405894620
