SP CBO DA ADJ V 6W MC 930 IP65 WT

SPOT COMBO DALI ADJUST

GTIN: 4058075846326 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Värilämpötilan valintakytkin valaisimessa
Voidaan peittää yleisimmillä eristysmateriaaleilla

Käyttökohteet

Suora korvaaja halogeenilampuilla varustetuille upotetuille Spot-alasvaloille
Yleisvalaistus
Hotellihuoneet ja käytävät
Baarit, ravintolat
Asuintilat

Tuoteominaisuudet

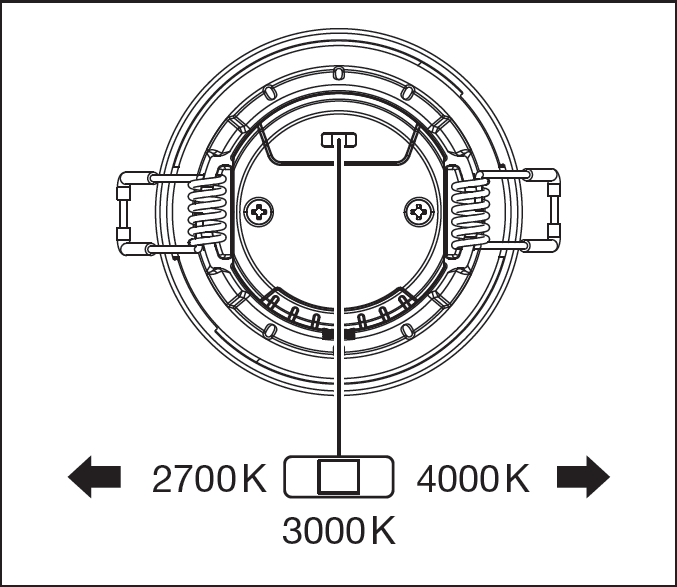

Värilämpötilan valinta (CCT): 2700 K, 3000 K, 4000 K
Voidaan ohjata DALI-järjestelmällä
DALI-2-sertifioitu
Kotelointiluokka: IP65 (huoneen puolelta)
Runkomateriaali: polykarbonaatti

Tekniset varusteet

Varustettu valkoisella pyöreällä soviterenkaalla
Soviterenkaat saatavana pyöreänä ja neliönä sekä eri väreinä

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	6,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	35,000 mA
Käynnistysvirtapiikki	7,5 A
Käynnistysvirran aika T_h50	40 µs
Valaisimien enimmäislukumäärä per B16	40
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	30
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	40
Tehokerroin (cos φ)	0,50
Harmoninen kokonaissärö (THD)	< 35 %
Iskunkestävyysluokka	III
Toimintatapa	External LED driver -virtalähde

Fotometriset tiedot

Valovirta	540 lm ¹⁾
Valotehokkuus	90 lm/W ²⁾
Värilämpötila	2700 K / 3000 K / 4000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen, Viileän valkoinen
Värintoistoindeksi (Ra-indeksi)	> 90
Värilaadun tasaisuus (SDCM)	< 6 sdcm
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	<1
Stroboskooppi-ilmiön mitta-arvo SVM	<0.4
Fotometrinen turvallisuusluokka (EN62778)	RG1
Säteilykulma	60 °
UGR, pitkittäinen	< 25

¹⁾ 540lm@4000K, 540lm@3000K, 500lm@2700K
²⁾ 90lm/W@4000K, 90lm/W@3000K, 83lm/W@2700K

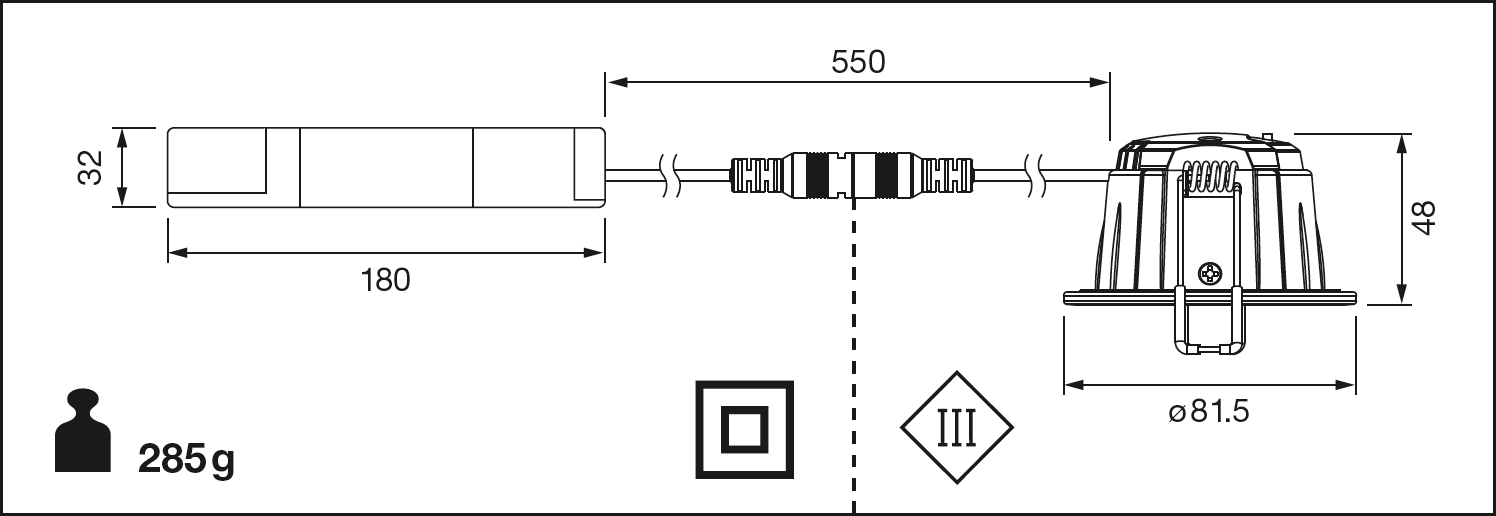

MITAT JA PAINO

Halkaisija	81,50 mm
Korkeus	48,00 mm
Tuotteen paino	285,00 g
Kaapelin pituus	550 mm

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
RAL-värikoodi	RAL 9016
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Plastic
Valopinnan materiaali	Muovi
Hehkulankatesti (IEC 60695-2-12)	650 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-20…+40 °C
Varastointilämpötila	-20…+80 °C
Kytkentätapa	Jousiliitin
Kotelointiluokka	IP65/IP20
IK-luokka (iskunkestävyys) [PIM]	IK03
Himmennettävä	Kyllä
Type of dimming [GMS]	DALI-2
Himmennysalue	5…100 %
Kiinnitystapa	Upotettu
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Uppoasennusreiän halkaisija	68 mm
Uppoasennussyvyys	48 mm
Suunnattava	Kyllä
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	50000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	35000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	19000 h
Kytkentäkertojen määrä	25000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Toisiovirta	150 mA
Liitäntälaite - toisiorippelivirta	< 6 %
Liitäntälaite - pituus	180 mm
Liitäntälaite - leveys	44 mm
Liitäntälaite - korkeus	32 mm

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, UKCA, EAC
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
EPD	LEDV-00042-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

MUUT LISÄTIEDOT

Lisätty toiminto

MULTI SELECT

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075846326	Yksikköpakkaus 1	97 mm x 107 mm x 97 mm	362.00 g	1.01 dm³
4058075846333	Kuljetuslaatikko 20	502 mm x 228 mm x 222 mm	7649.00 g	25.41 dm³

Tuotekuva	Tuotenimi	EAN
	SP CBO RING ADJ SQUARE BN	4099854097959
	SP CBO RING ADJ ROUND BK	4099854097911
	SP CBO RING ADJ SQUARE WT	4099854097973
	SP CBO RING ADJ ROUND BN	4099854097935
	SP CBO RING ADJ SQUARE BK	4099854097997

Käyttöohje / turvallisuusohjeet
SP CBO DA ADJ

PDF (3.68 MB)

Lakitiedot
LSI SPOT COMBO DALI

PDF (2.16 MB)

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
SP CBO DA ADJ V 6W MC 930 IP65 WT LEDV

PDF (260.57 KB)

Ympäristötuoteseloste
EPD EN SPOT COMBO GEN2

PDF (630.54 KB)

EU Data Act
DALI LED Driver and Luminaires

PDF (469.42 KB)

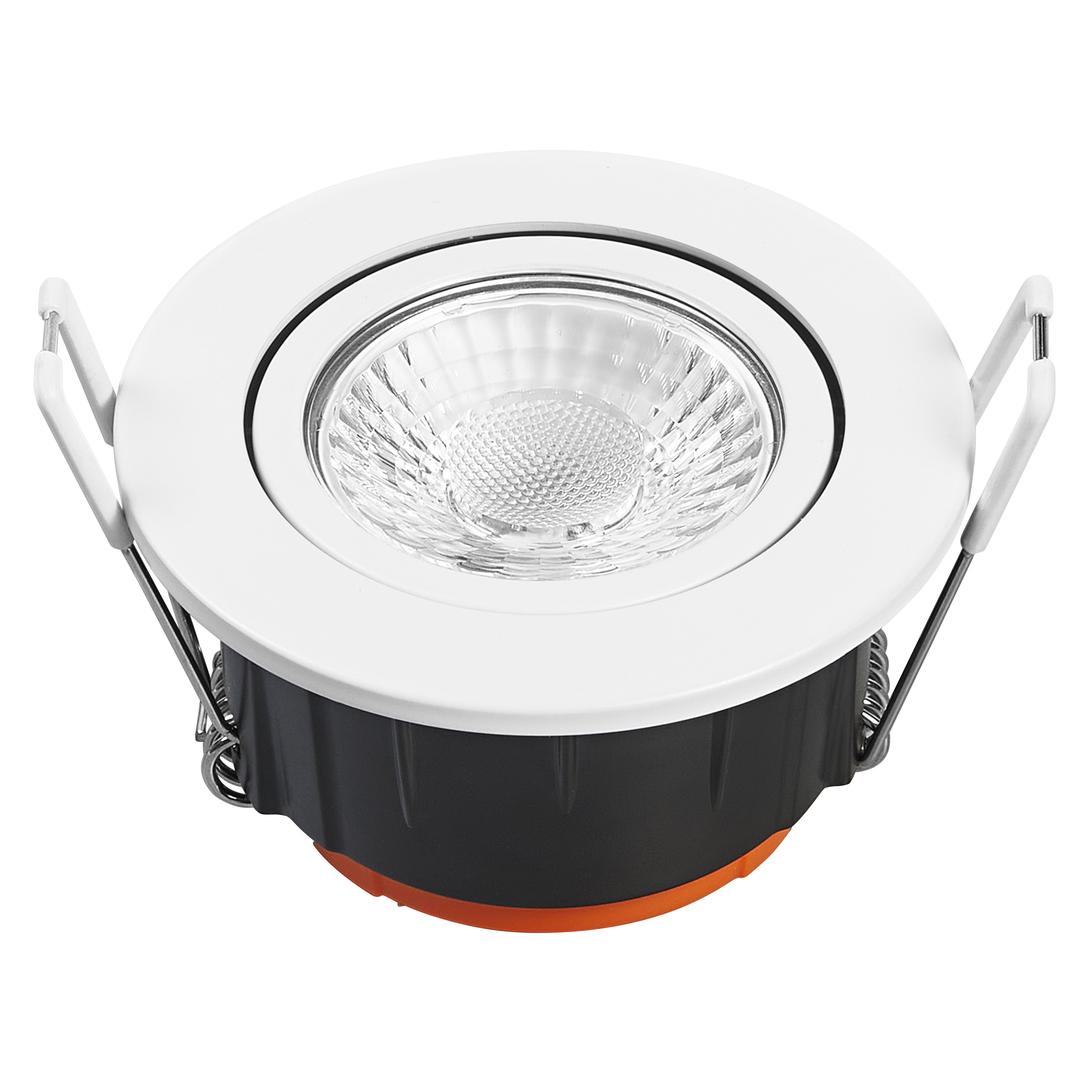

Tuotekuva: valkoinen tausta, pystyasennossa
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT

JPG (770 KB)

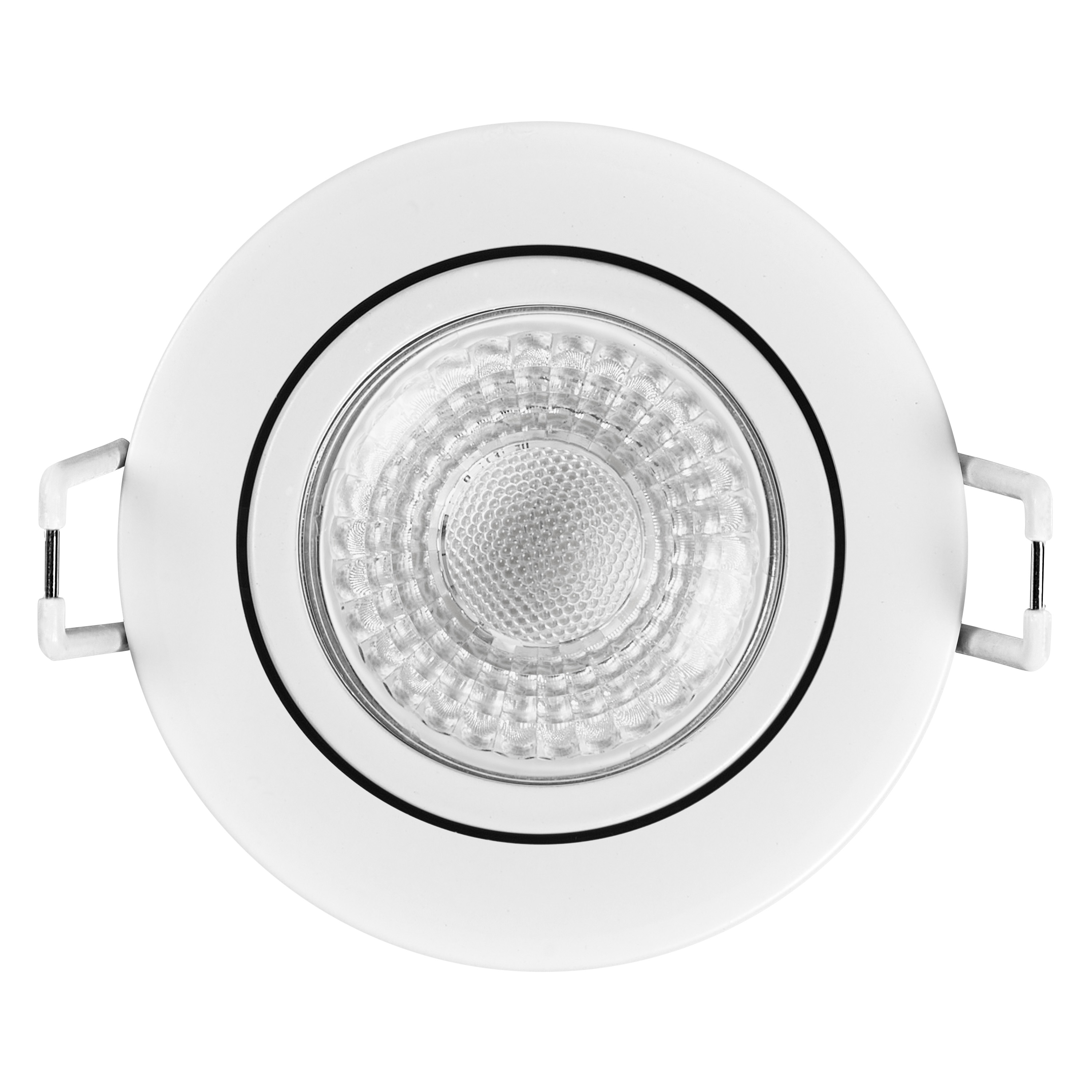

Tuotekuva: valkoinen tausta, pystysuora, vaihtoehtoinen kuva
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT

JPG (751.18 KB)

Tuotekuva: valkoinen tausta, tila
SPOT COMBO ADJ Additional product images

JPG (885.26 KB)

Tuotelinjapiirros kirjaimilla
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT

SVG (365.2 KB)

Tuotelinjapiirros numeroilla
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT

PNG (41.47 KB)

Tuotelinjapiirros, etuosa, ei mittoja
SP ADJ3.6/5.5W927/30/40 60DEGIP65WT

SVG (271.19 KB)

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
SP CBO DA ADJ V 6W MC 930 IP65 WT

JPG (1.41 MB)

Pakkauskuva, edestä
SP CBO DA ADJ V 6W MC 930 IP65 WT

JPG (1.25 MB)

Pakkauskuva, tilavuus
SP CBO DA ADJ V 6W MC 930 IP65 WT

JPG (1.74 MB)

Katalogin tiedot 1
CIA1 SP CBO

PNG (39.41 KB)

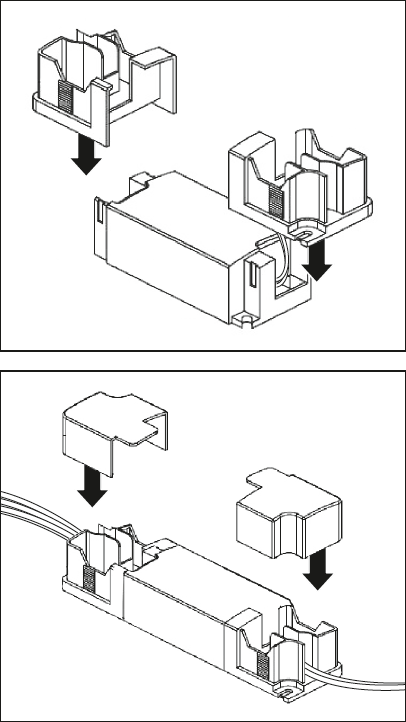

Katalogin tiedot 2
CIA2 SP CBO

PNG (100.06 KB)

Katalogin tiedot 3
CIA3 SP CBO

PNG (26.24 KB)

Katalogin tiedot 4
CIA4 SP CBO

PNG (78.53 KB)

IES-tiedosto (IES)
SP CBO DA ADJ V 6W MC 927 IP65 WT LEDV

IES (7.43 KB)

IES-tiedosto (IES)
SP CBO DA ADJ V 6W MC 940 IP65 WT LEDV

IES (7.43 KB)

IES-tiedosto (IES)
SP CBO DA ADJ V 6W MC 930 IP65 WT

IES (7.43 KB)

LDT-tiedosto (Eulumdat)
SP CBO DA ADJ V 6W MC 927 IP65 WT LEDV

LDT (5.86 KB)

LDT-tiedosto (Eulumdat)
SP CBO DA ADJ V 6W MC 930 IP65 WT LEDV

LDT (5.87 KB)

LDT-tiedosto (Eulumdat)
SP CBO DA ADJ V 6W MC 940 IP65 WT LEDV

LDT (5.86 KB)

ULD-tiedosto (DIALux)
SP CBO DA ADJ V 6W MC 930 IP65 WT

ULD (87.04 KB)

ROLF-tiedostot (RELUX)
SP CBO DA ADJ V 6W MC 930 IP65 WT

ROLF (850.94 KB)

UGR-tiedosto (UGR-taulukko)
SP CBO DA ADJ V 6W MC 927 IP65 WT

PNG (69.13 KB)

UGR-tiedosto (UGR-taulukko)
SP CBO DA ADJ V 6W MC 930 IP65 WT

PNG (65.31 KB)

UGR-tiedosto (UGR-taulukko)
SP CBO DA ADJ V 6W MC 940 IP65 WT

PNG (68.1 KB)

Valonjakokäyrä, tyyppi kartio
SP CBO DA ADJ V 6W MC 927 IP65 WT

SVG (18.38 KB)

Valonjakokäyrä, tyyppi kartio
SP CBO DA ADJ V 6W MC 930 IP65 WT

SVG (18.38 KB)

Valonjakokäyrä, tyyppi kartio
SP CBO DA ADJ V 6W MC 940 IP65 WT

SVG (18.38 KB)

Valonjakokäyrä, tyyppi polar
SP CBO DA ADJ V 6W MC 927 IP65 WT

SVG (16.8 KB)

Valonjakokäyrä, tyyppi polar
SP CBO DA ADJ V 6W MC 930 IP65 WT

SVG (16.8 KB)

Valonjakokäyrä, tyyppi polar
SP CBO DA ADJ V 6W MC 940 IP65 WT

SVG (16.8 KB)

BIM Revit 3D
Spot Combo G2

RFA (1.72 MB)

CAD STEP 3D
SP CBO ADJ

STEP (737.46 KB)

EAN	Sähkönumero	ELDAS-numero	UK-tunniste
4058075846326	4161008	941606170	438157208
