SPOT ADJUST
SP ADJ D83 P 8W ML 930 WT
GTIN: 4099854459825
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Energiansäästö jopa 90 % verrattuna halogeenikohdevaloihin
- PowerSelect: tehovalinta DIP-kytkimillä
- Helppo vaihtaa ulkoinen liitäntälaite bajonettikiinnityksellä varustetun pistokkeen ansiosta
- Helppo asennus ja kytkentä jousiliittimen ansiosta
- SCALE Design - loistava ulkonäkö, laadukkaat materiaalit ja pieni koko sopii jokaiseen ympäristöön
Käyttökohteet
- Suora korvaaja halogeenilampuilla varustetuille upotetuille Spot-alasvaloille
- Yleisvalaistus
- Hotellihuoneet ja käytävät
- Baarit, ravintolat
- Korostusvalaistus
- Galleriat, museot
- Asuintilat
Tuoteominaisuudet
- Saatavana 68 mm:n ja 83 mm:n asennusaukon halkaisijalla
- Suunnattavissa: ±25°
- Värintoistoindeksi Ra: 90
- Beam angle: 36°
- Runko painevalettua alumiinia
- Kiinnitysklipsit suojattu silikonityynyillä
- Himmennettävissä yleisimillä vaihekulmahimmentimillä, katso www.ledvance.fi/himmennys)
- Läpijohdotus mahdollinen
Tekniset varusteet
- Mukana erillinen virtalähde, josta voidaan asennettaessa valita teho DIP-kytkimillä
- Sovitekehykset saatavilla lisävarusteena
- DALI 2.0 -himmennettävä LED-virtalähde tilattavissa erikseen
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
- Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 8 W / 6 W / 4 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 36,000 mA |
| Käynnistysvirtapiikki | 3 A |
| Käynnistysvirran aika Th50 | 100 µs |
| Valaisimien enimmäislukumäärä per B16 | 336 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 210 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 336 |
| Tehokerroin (cos φ) | 0,9 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | Elektroninen liitäntälaite |
Fotometriset tiedot
| Valovirta | 680 lm / 530 lm / 350 lm |
| Valotehokkuus | 88 lm/W |
| Värilämpötila | 3000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | 90 |
| Värilaadun tasaisuus (SDCM) | ≤3 sdcm |
| Matala välkyntä | Kyllä |
| Välkyntä-arvo Pst LM | <1 |
| Stroboskooppi-ilmiön mitta-arvo SVM | <0.4 |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Säteilykulma | 36 ° |
| UGR, pitkittäinen | < 28 |
Adjustable attributes
| Nimellisteho | Värilämpötila | Valovirta | Valotehokkuus |
|---|---|---|---|
| 8 W | 3000 K | 680 lm | 85 lm/W |
| 6 W | 3000 K | 530 lm | 88 lm/W |
| 4 W | 3000 K | 350 lm | 88 lm/W |
MITAT JA PAINO
| Halkaisija | 90,00 mm |
| Korkeus | 38,50 mm |
| Tuotteen paino | 235,00 g |
| Kaapelin pituus | 300 mm |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9016 |
| Rungon materiaali | Aluminum |
| Kuvun/heijastimen materiaali | Polymetyylimetakrylaatti (PMMA, akryyli) |
| Valopinnan materiaali | PMMA, akryyli |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Varastointilämpötila | -20…+80 °C |
| Kytkentätapa | Jousiliitin |
| Kotelointiluokka | IP20/IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK03 |
| Himmennettävä | Kyllä |
| Type of dimming [GMS] | Vaihekulmahimmennys |
| Kiinnitystapa | Upotettu |
| Asennuspaikka | Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Uppoasennusreiän halkaisija | 83 mm |
| Uppoasennussyvyys | 50 mm |
| Suunnattava | Kyllä |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 41000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 18000 h |
| Kytkentäkertojen määrä | 30000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 180 mA |
| Liitäntälaite - toisiorippelivirta | < 5 % |
| Liitäntälaite - pituus | 68 mm |
| Liitäntälaite - leveys | 55 mm |
| Liitäntälaite - korkeus | 22,0 mm |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD, UKCA, EAC |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
MUUT LISÄTIEDOT
| Lisätty toiminto | MULTI SELECT |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1), Tripnehyl Phosphate (115-86-6), Formaldehyde (25214-70-4), 2-(2H-benzotriazol-2-yl)-4-(1,1,3,3-tetramethylbutyl)phenol (UV-329)(3147-75-9) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4099854459825 | Yksikköpakkaus 1 |
107 mm x 102 mm x 87 mm | 276.00 g | 0.95 dm³ |
| 4099854459832 | Kuljetuslaatikko 20 |
540 mm x 215 mm x 185 mm | 6111.00 g | 21.48 dm³ |
Käyttöohje / turvallisuusohjeet
SPOT ADJUSTABLE
SPOT ADJUSTABLE
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Lakitiedot
Safety Insert G11205013
Safety Insert G11205013
Lakitiedot
SP ADJ D83 P 8W ML 930 WT LEDV
SP ADJ D83 P 8W ML 930 WT LEDV
Vaatimustenmukaisuusvakuutukset
SP ADJ D83
SP ADJ D83
Sertifikaatit
SP ADJ D83
SP ADJ D83

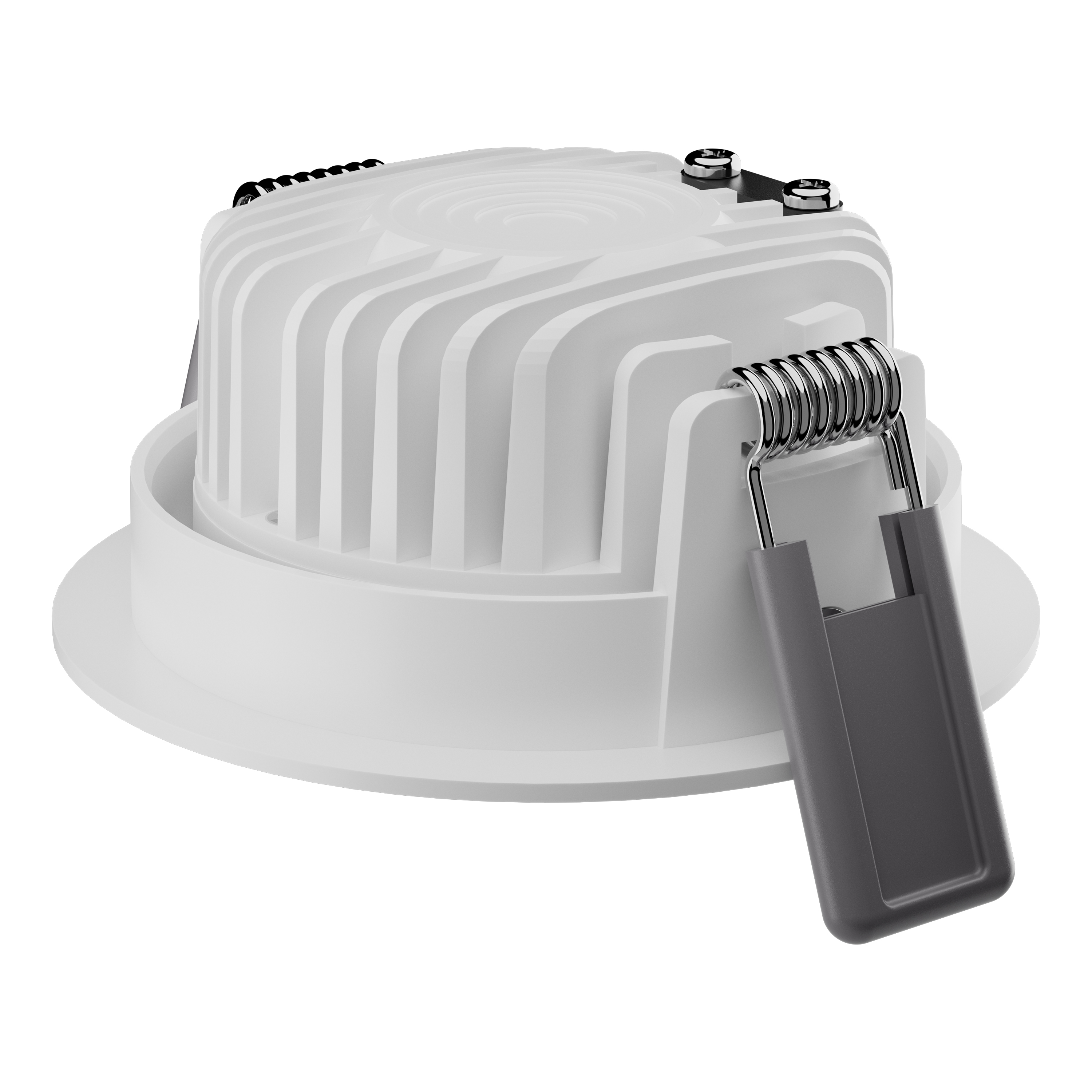

Tuotekuva: valkoinen tausta, diagonaali
SP ADJ D83 P 8W ML 930 WT
SP ADJ D83 P 8W ML 930 WT

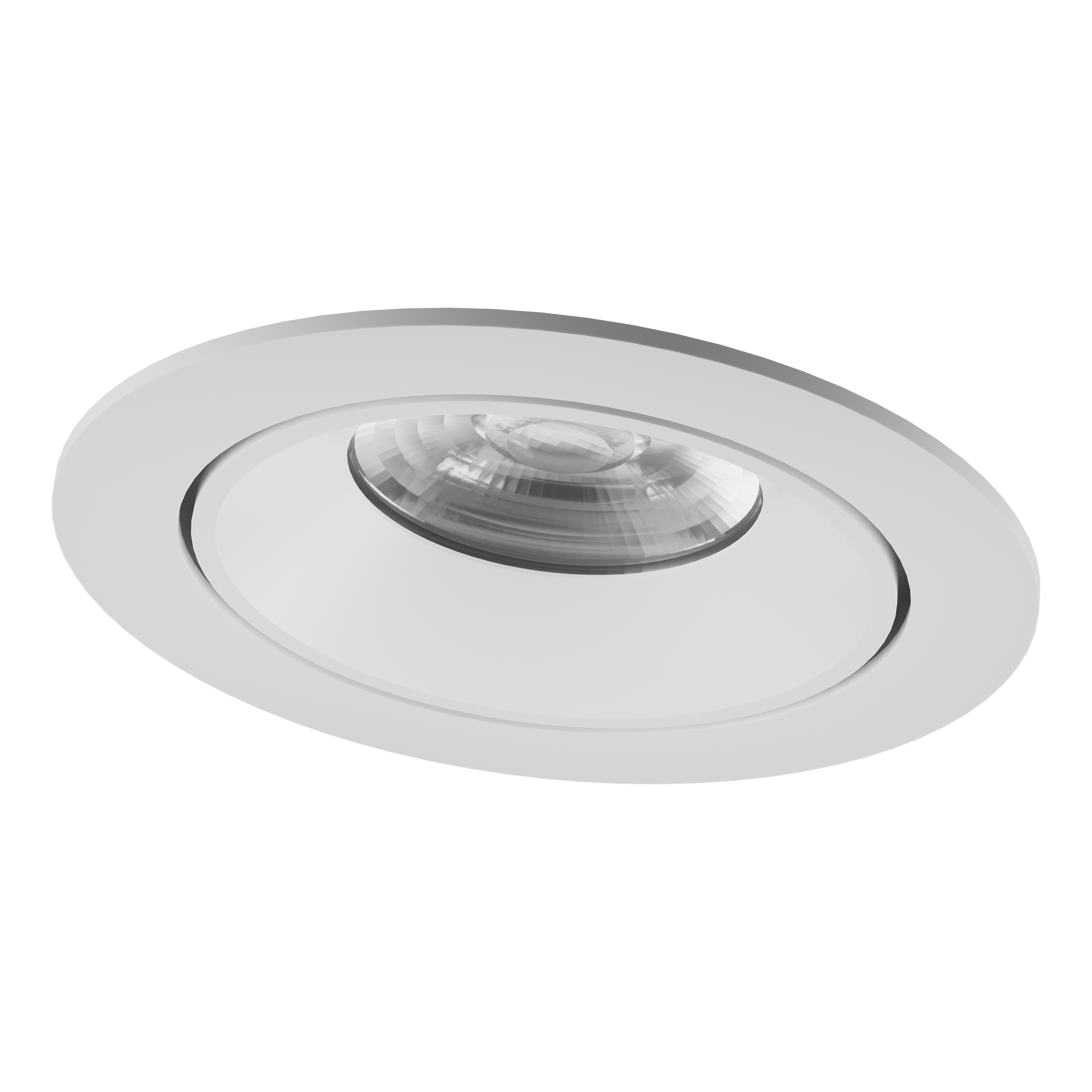

Tuotekuva: valkoinen tausta, vaakasuora
SP ADJ D83 P 8W ML 930 WT
SP ADJ D83 P 8W ML 930 WT

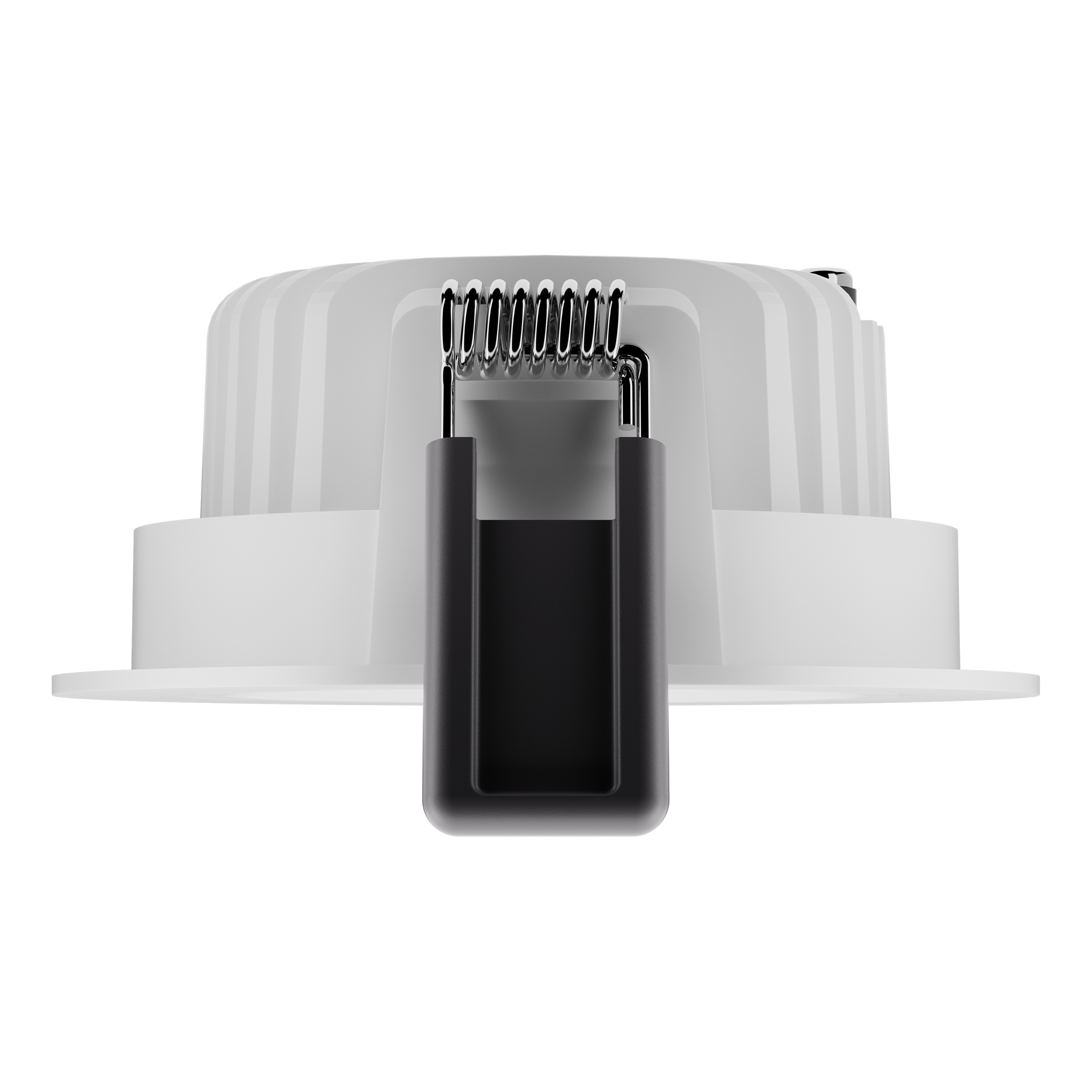

Tuotekuva: valkoinen tausta, vaaka, vaihtoehtoinen kuva
SP ADJ D83 P 8W ML 930 WT
SP ADJ D83 P 8W ML 930 WT

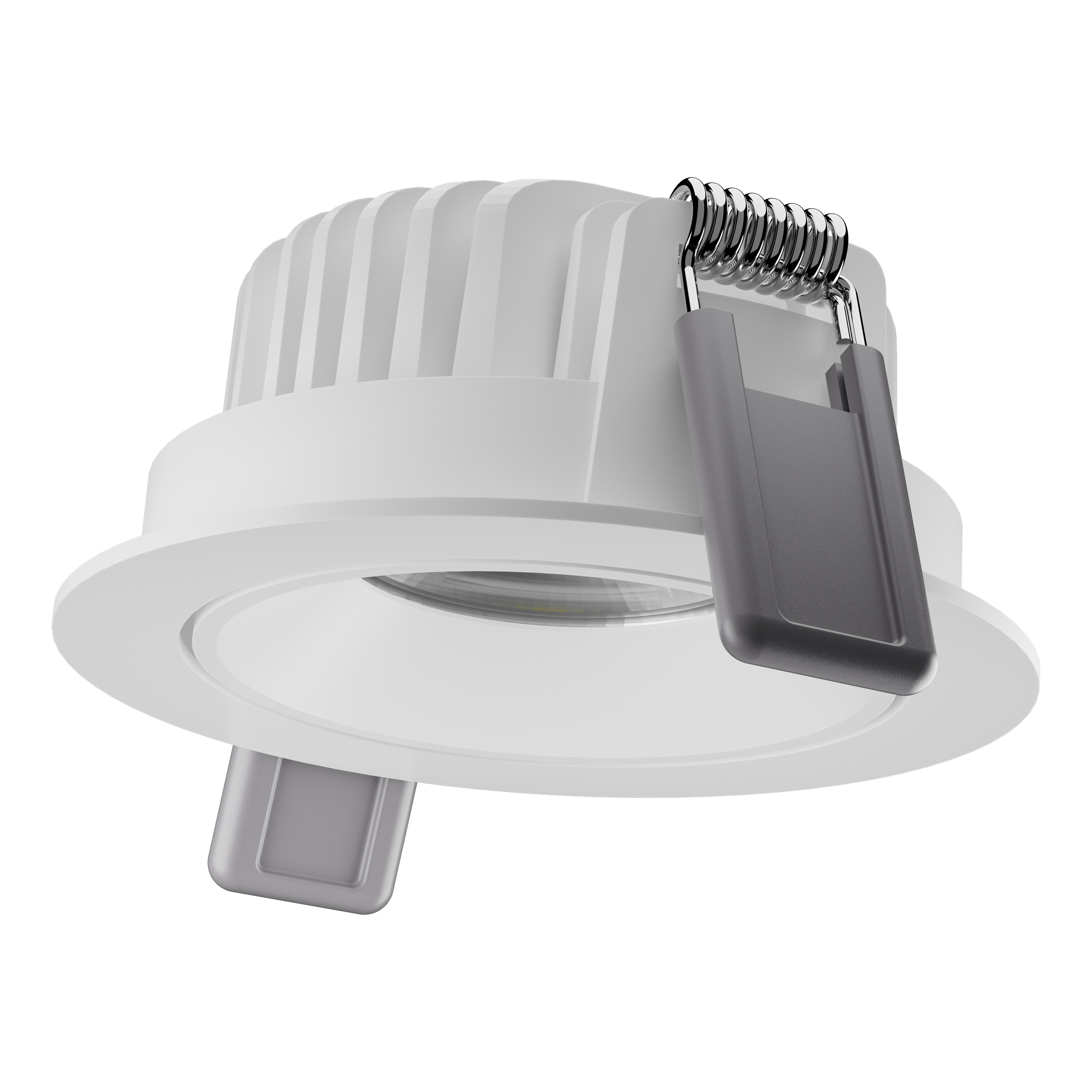

Tuotekuva: valkoinen tausta, pystyasennossa
SP ADJ D83 P 8W ML 930 WT
SP ADJ D83 P 8W ML 930 WT

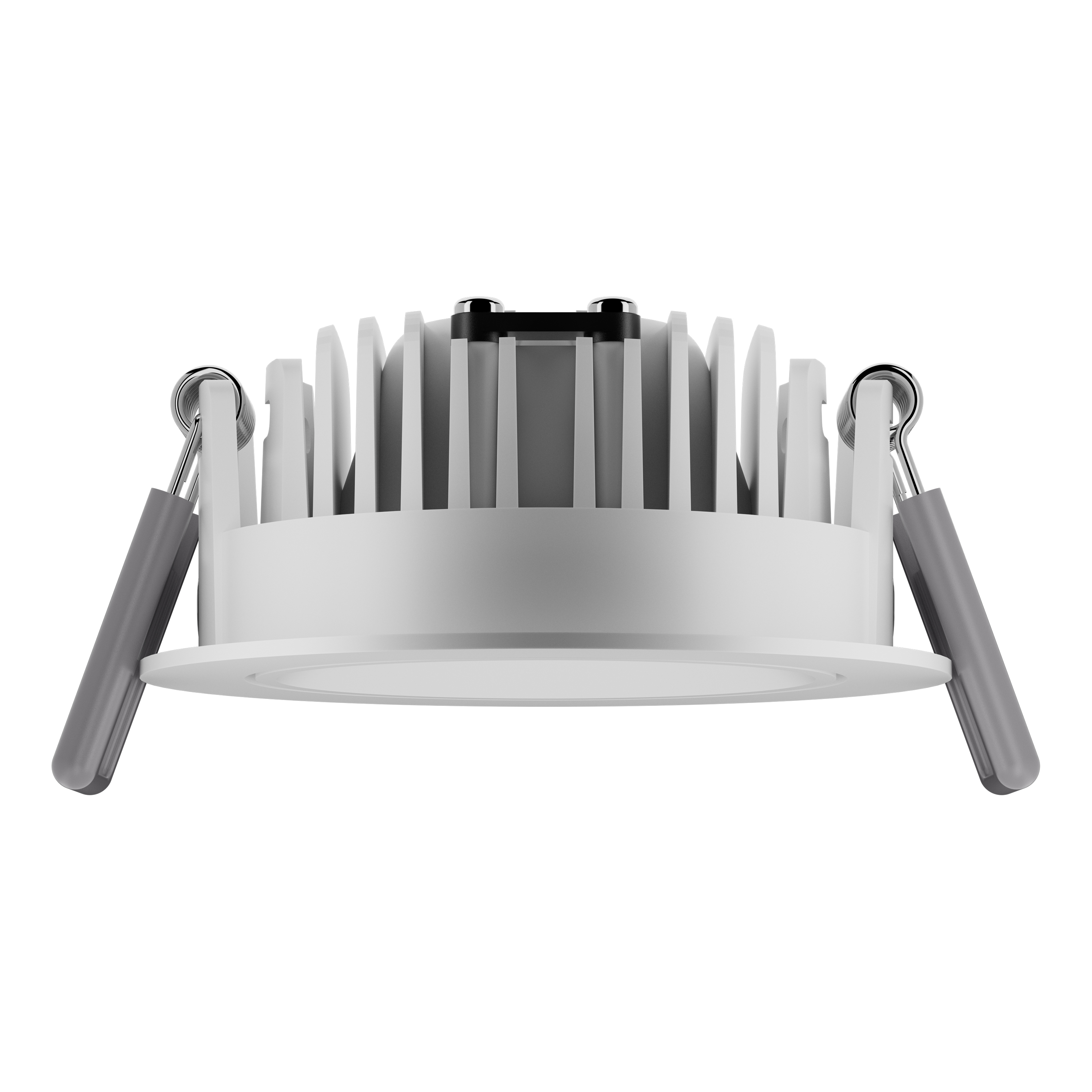

Tuotekuva: valkoinen tausta, tila
