SP AIR ADJ P 4W 930 DIM IP23 BK | SPOT AIR ADJUST | LEDVANCE

SPOT AIR ADJUST

SP AIR ADJ P 4W 930 DIM IP23 BK

GTIN: 4099854000089 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Ilmatiivis rakenne vähentää energiahäviöitä
Voidaan peittää erityyppisillä lämmöneristysmateriaaleilla
Matala muoto mahdollistaa asennuksen matalaan välitilaan
Helppo vaihtaa ulkoinen liitäntälaite bajonettikiinnityksellä varustetun pistokkeen ansiosta
Helppo asennus ja kytkentä jousiliittimen ansiosta
SCALE Design - loistava ulkonäkö, laadukkaat materiaalit ja pieni koko sopii jokaiseen ympäristöön
5 vuoden takuu

Käyttökohteet

Suora korvaaja halogeenilampuilla varustetuille upotetuille Spot-alasvaloille
Katot matalaenergiataloissa
Yleisvalaistus
Hotellihuoneet ja käytävät
Baarit, ravintolat
Korostusvalaistus
Asuintilat

Tuoteominaisuudet

Suunnattavissa: ±25°
Värintoistoindeksi R_a: 90
Kotelointiluokka: IP23 (huoneen puolelta)
Beam angle: 36°
Runko painevalettua alumiinia
Kiinnitysklipsit suojattu silikonityynyillä
Himmennettävissä yleisimillä vaihekulmahimmentimillä, katso www.ledvance.fi/himmennys)
Läpijohdotus mahdollinen

Tekniset varusteet

Sisältää ulkoisen ohjauslaitteen

Oikeudelliset tiedot

Noudata voimassa olevia ohjeita (www.ledvance.com)

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	4,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	20,000 mA
Käynnistysvirtapiikki	2 A
Käynnistysvirran aika T_h50	60 µs
Valaisimien enimmäislukumäärä per B16	480
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	300
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	480
Tehokerroin (cos φ)	0,85
Harmoninen kokonaissärö (THD)	< 40 %
Iskunkestävyysluokka	II
Syöksyvirrankestävyys L - N välillä	1 kV
Max. Jännitepiikki välillä L/N ja PE	1 kV
Toimintatapa	Elektroninen liitäntälaite

Fotometriset tiedot

Valovirta	340 lm
Kokonaisvalovirta kaikilla valonlähteillä	290 lm
Valotehokkuus	85 lm/W
Värilämpötila	3000 K
Sisältävän valonlähteen referenssi värilämpötila (Kelvin)	3000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi)	90
Värilaadun tasaisuus (SDCM)	≤3 sdcm
Valovoima	585 cd
Matala välkyntä	Kyllä
Välkyntä-arvo Pst LM	< 1
Stroboskooppi-ilmiön mitta-arvo SVM	<0.4
Fotometrinen turvallisuusluokka (EN62778)	RG1
Säteilykulma	36 °
UGR, pitkittäinen	< 28

MITAT JA PAINO

Halkaisija	81,00 mm
Korkeus	34,00 mm
Tuotteen paino	190,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Musta
Rungon väri	Musta
RAL-värikoodi	RAL 9004
Rungon materiaali	Aluminum
Kuvun/heijastimen materiaali	Polymetyylimetakrylaatti (PMMA, akryyli)
Valopinnan materiaali	PMMA, akryyli
Hehkulankatesti (IEC 60695-2-12)	650 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-20…+40 °C
Varastointilämpötila	-20…+80 °C
Kytkentätapa	Jousiliitin
Kotelointiluokka	IP23~IP20
IK-luokka (iskunkestävyys) [PIM]	IK03
Himmennettävä	Kyllä
Type of dimming [GMS]	Vaihekulmahimmennys
Kiinnitystapa	Upotettu
Asennuspaikka	Kattoon
Käyttöympäristö	Sisäkäyttöön
Uppoasennusreiän halkaisija	68 mm
Uppoasennussyvyys	35,0 mm
Suunnattava	Kyllä
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	50000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	41000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	18000 h
Kytkentäkertojen määrä	30000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

LIITÄNTÄLAITE

Toisiovirta	85 mA
Liitäntälaite - toisiorippelivirta	< 10 %
Liitäntälaite - pituus	68.00 mm
Liitäntälaite - leveys	55,0 mm
Liitäntälaite - korkeus	22,0 mm

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
EPD	LEDV-00016-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4099854000089	Yksikköpakkaus 1	100 mm x 105 mm x 85 mm	234.00 g	0.89 dm³
4099854000096	Kuljetuslaatikko 20	562 mm x 230 mm x 195 mm	5030.00 g	25.21 dm³

Tuotekuva	Tuotenimi	EAN
	CONNECTOR BOX 3POLE L/N/E	4099854013508
	SP HOLDER DN68 H65	4099854013478

Käyttöohje / turvallisuusohjeet
UI SP AIR FIX P

Lisää tekniset tiedot
Dimmerlist SPOT GEN2

Lakitiedot
Light source Insert SP AIR FIX P PS DIM IP65

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Lakitiedot
Safety Insert G11235002

PDF (241.24 KB)

Lakitiedot
Legal Insert G11147513

Vaatimustenmukaisuusvakuutukset
CE Declaration of Conformity SPOT DIM

PDF (208.07 KB)

Sertifikaatit
SP GEN2

PDF (758.55 KB)

Ympäristötuoteseloste
EPD EN SPOTLIGHT AIR ADJUST GEN 2

PDF (646.95 KB)

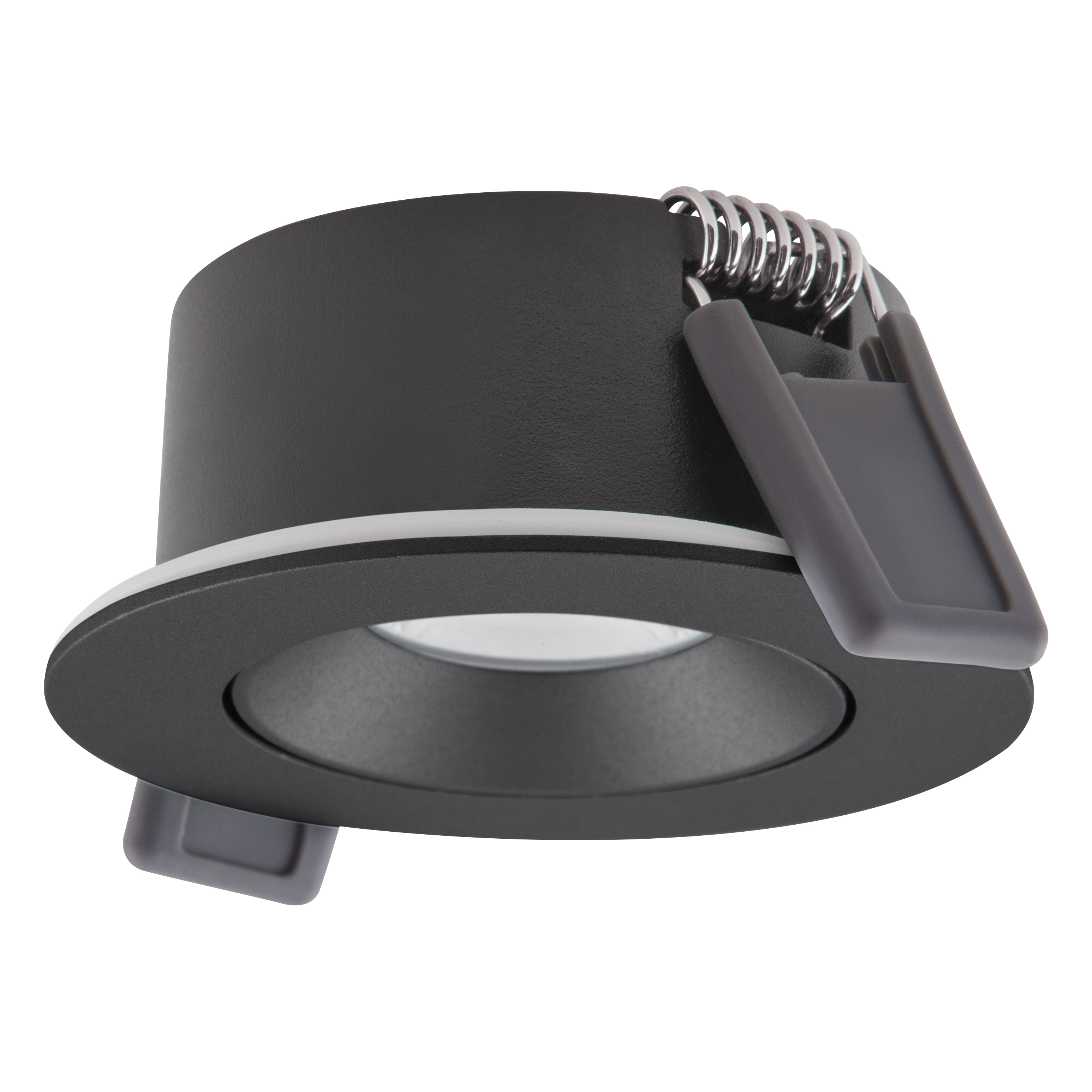

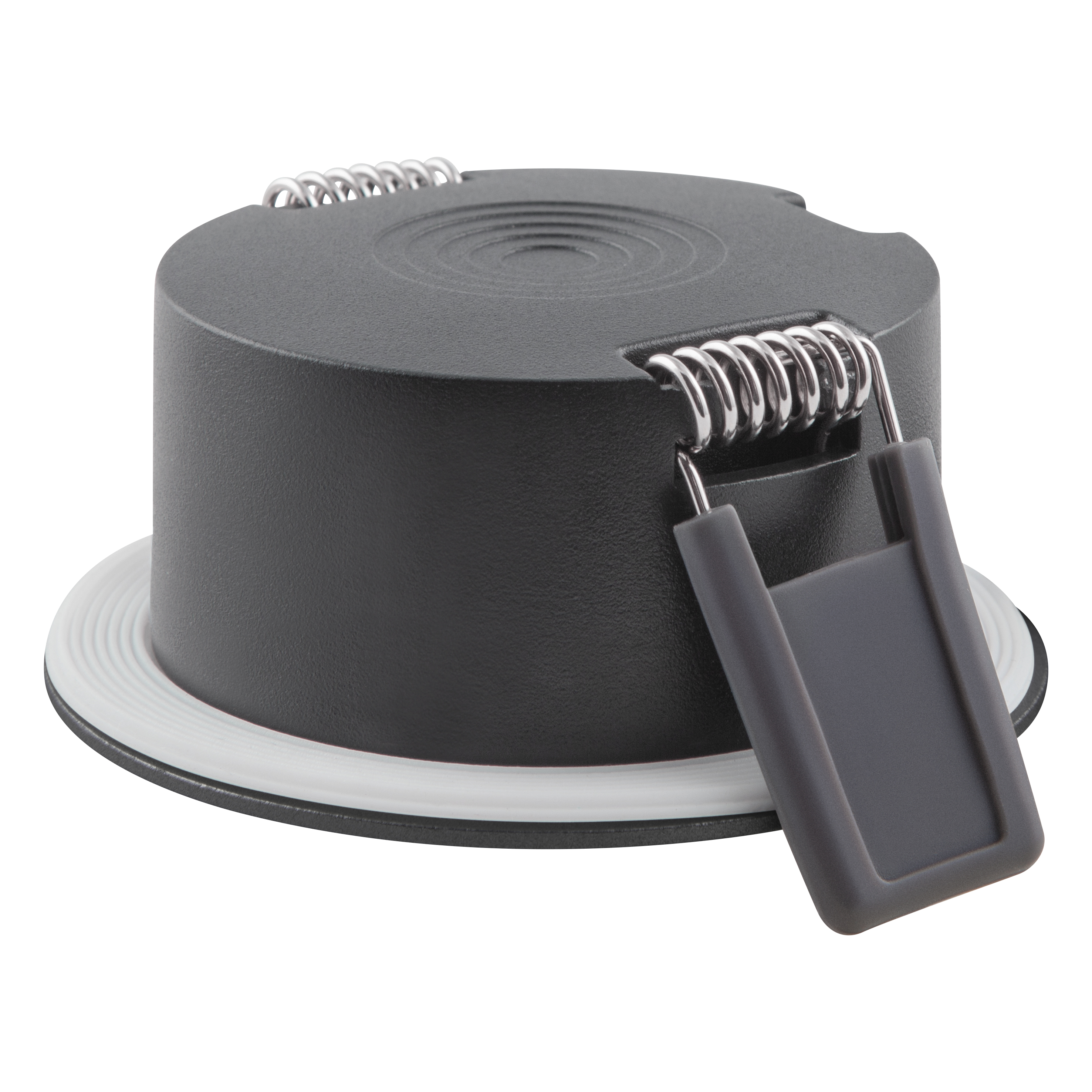

Tuotekuva: valkoinen tausta, diagonaali
SP AIR ADJ P 4W DIM IP23 BK

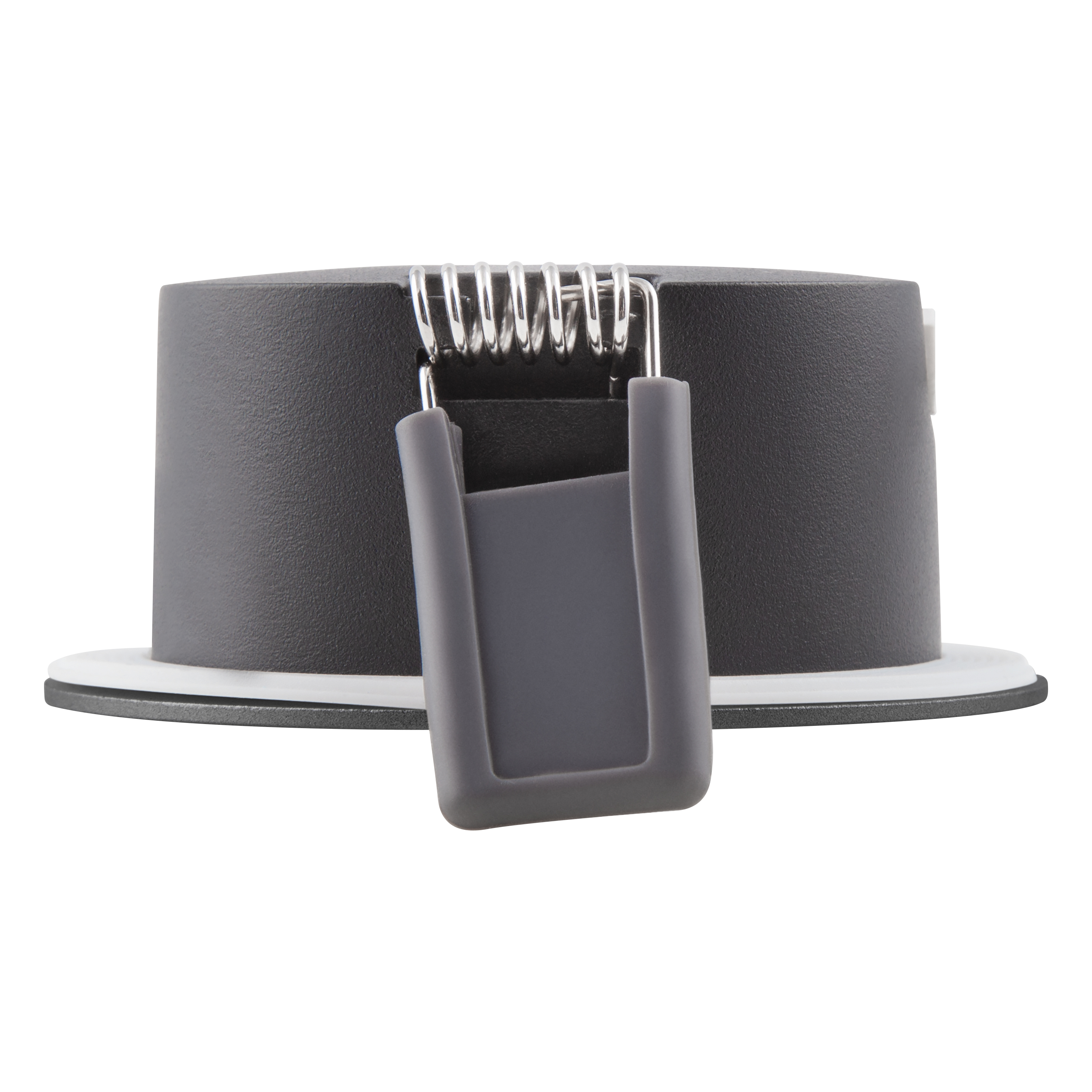

Tuotekuva: valkoinen tausta, vaakasuora
SP AIR ADJ P 4W DIM IP23 BK

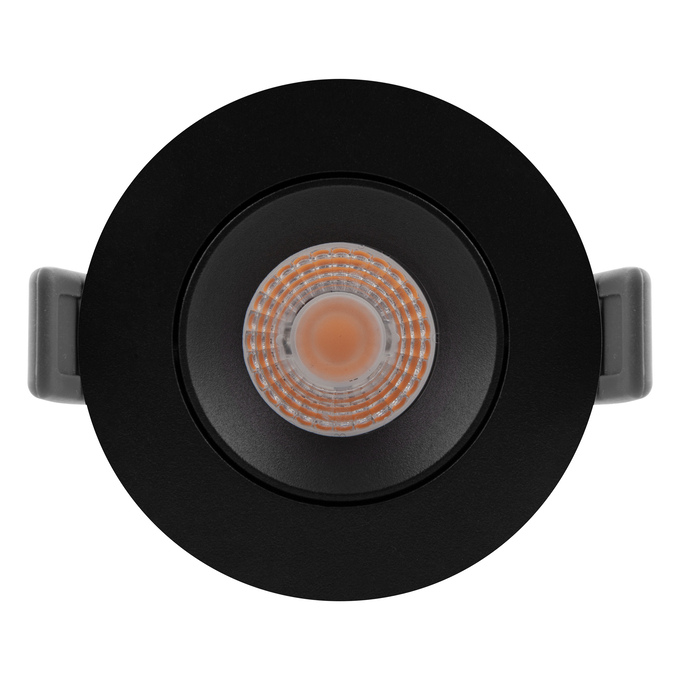

Tuotekuva: valkoinen tausta, vaaka, vaihtoehtoinen kuva
SP AIR ADJ P 4W DIM IP23 BK

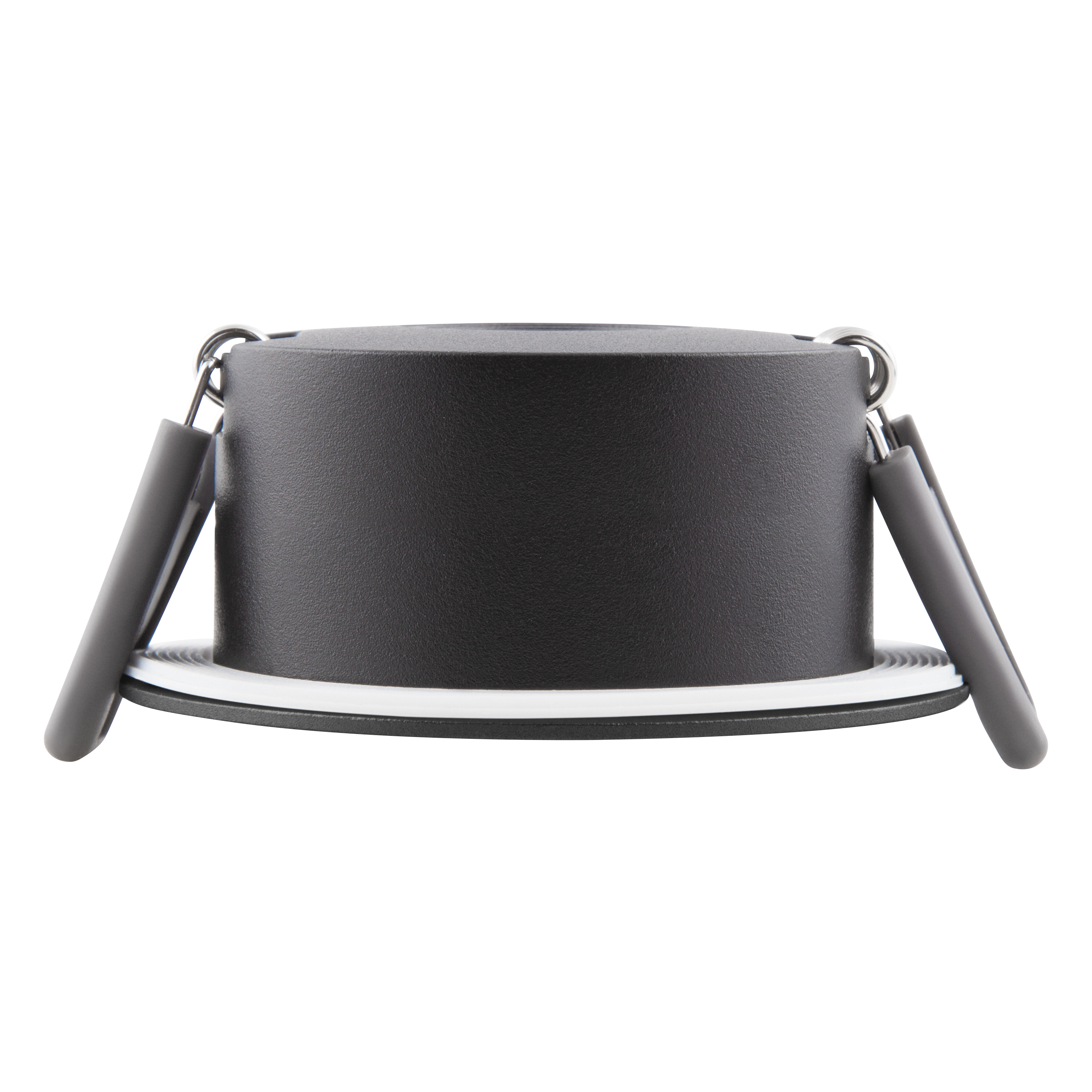

Tuotekuva: valkoinen tausta, pystyasennossa
SP AIR ADJ P 4W DIM IP23 BK

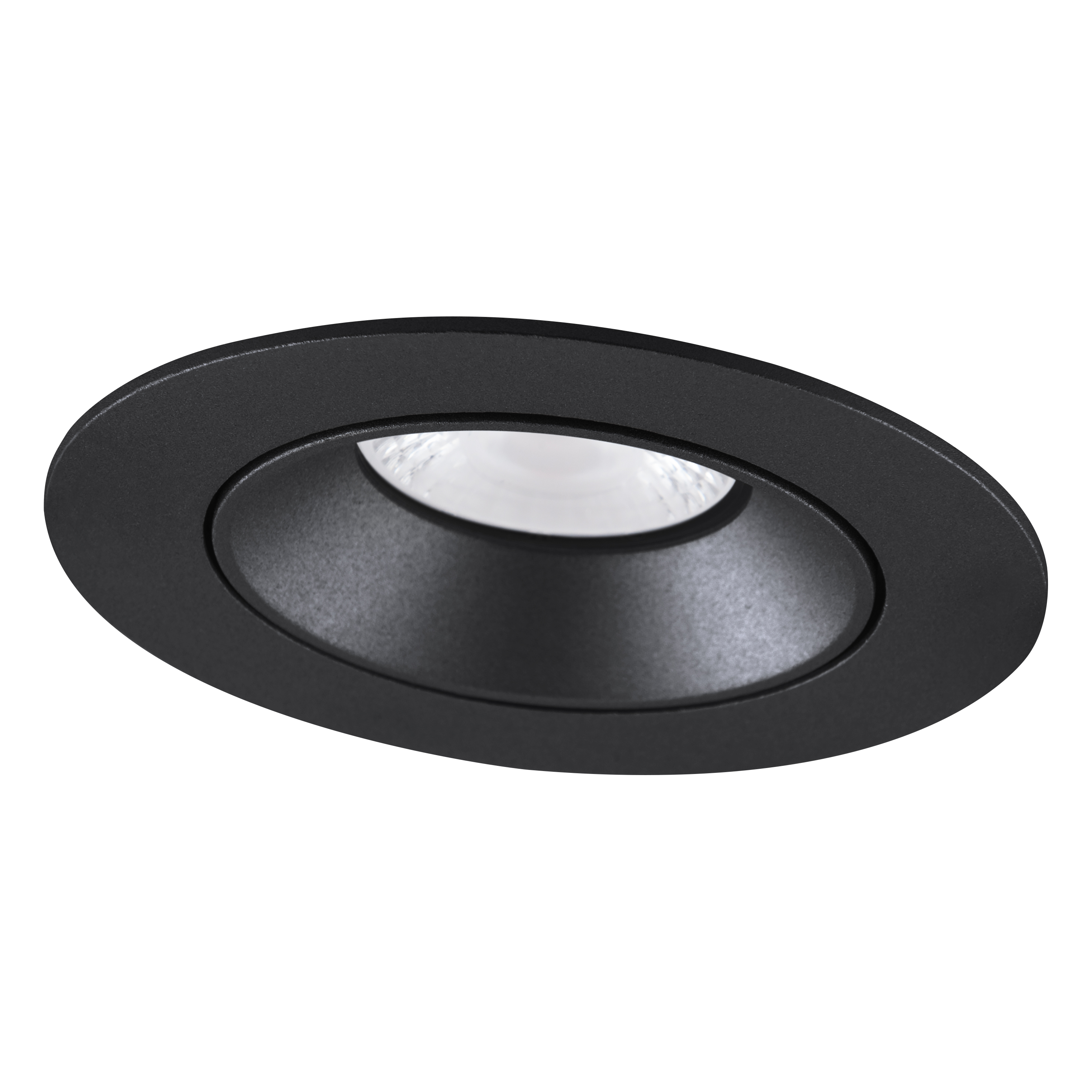

Tuotekuva: valkoinen tausta, tila
SP AIR ADJ P 4W DIM IP23 BK

Tuotelinjapiirros kirjaimilla
SP AIR ADJ P 4W DIM IP23

Tuotelinjapiirros numeroilla
SP AIR ADJ P 4W DIM IP23

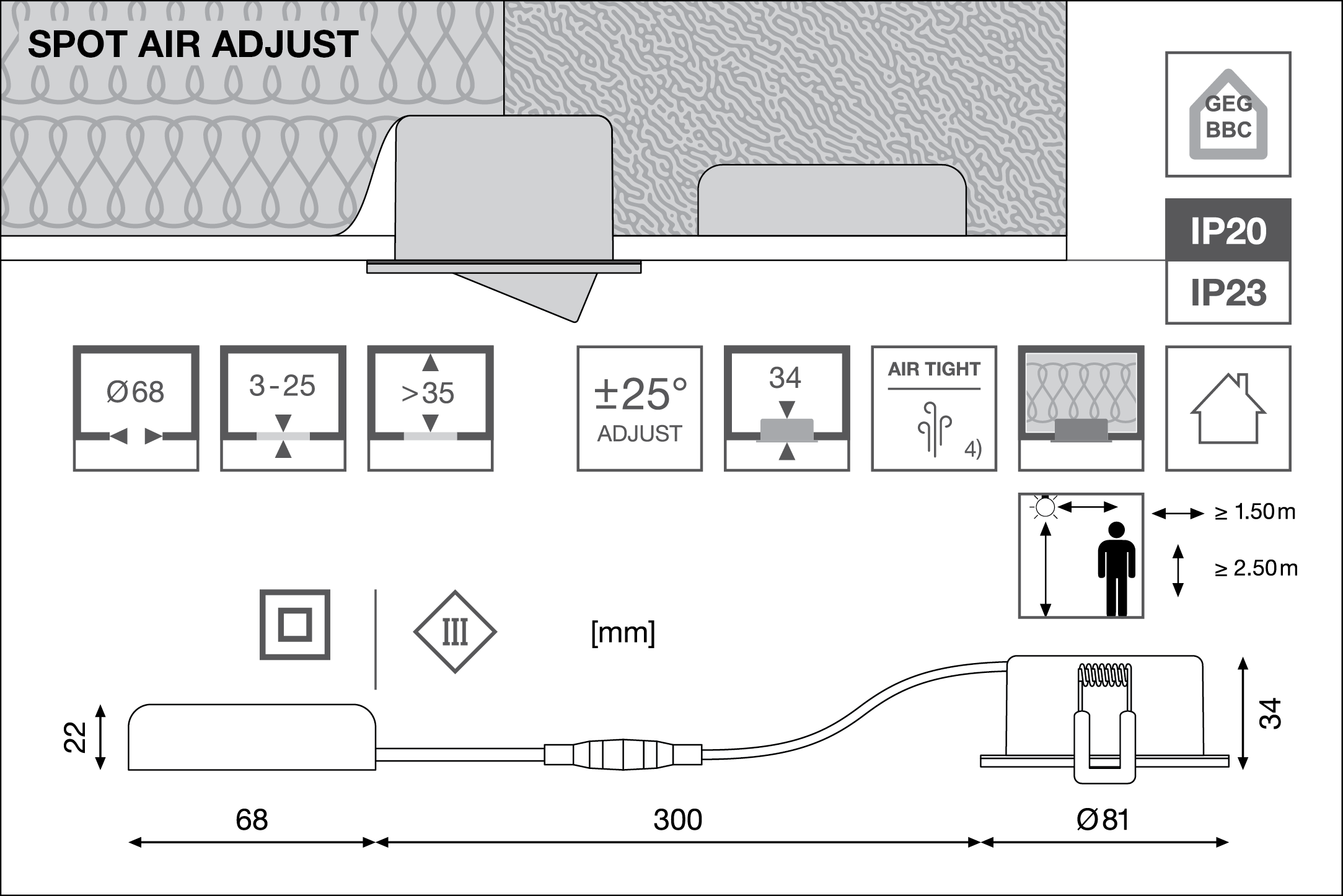

Tuotelinjapiirros - tekninen
SP AIR ADJ P 4W DIM IP23

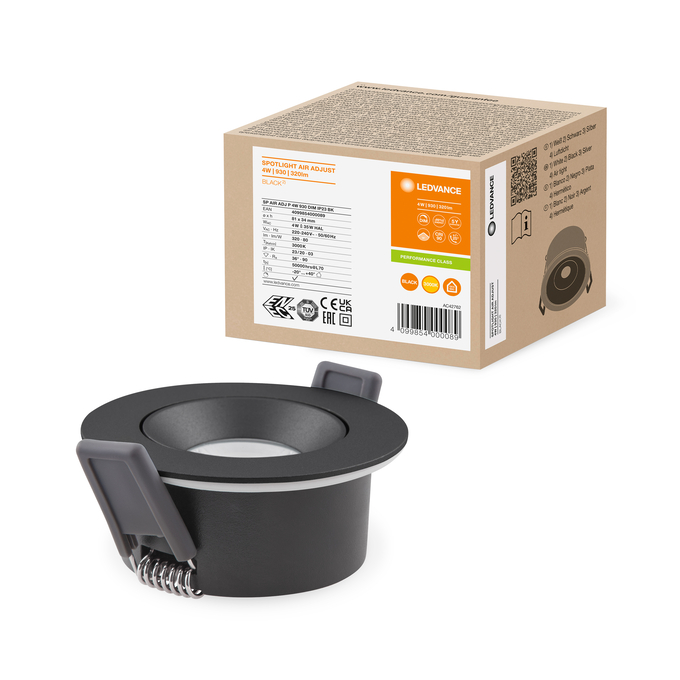

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
SP AIR ADJ P 4W 930 DIM IP23 BK

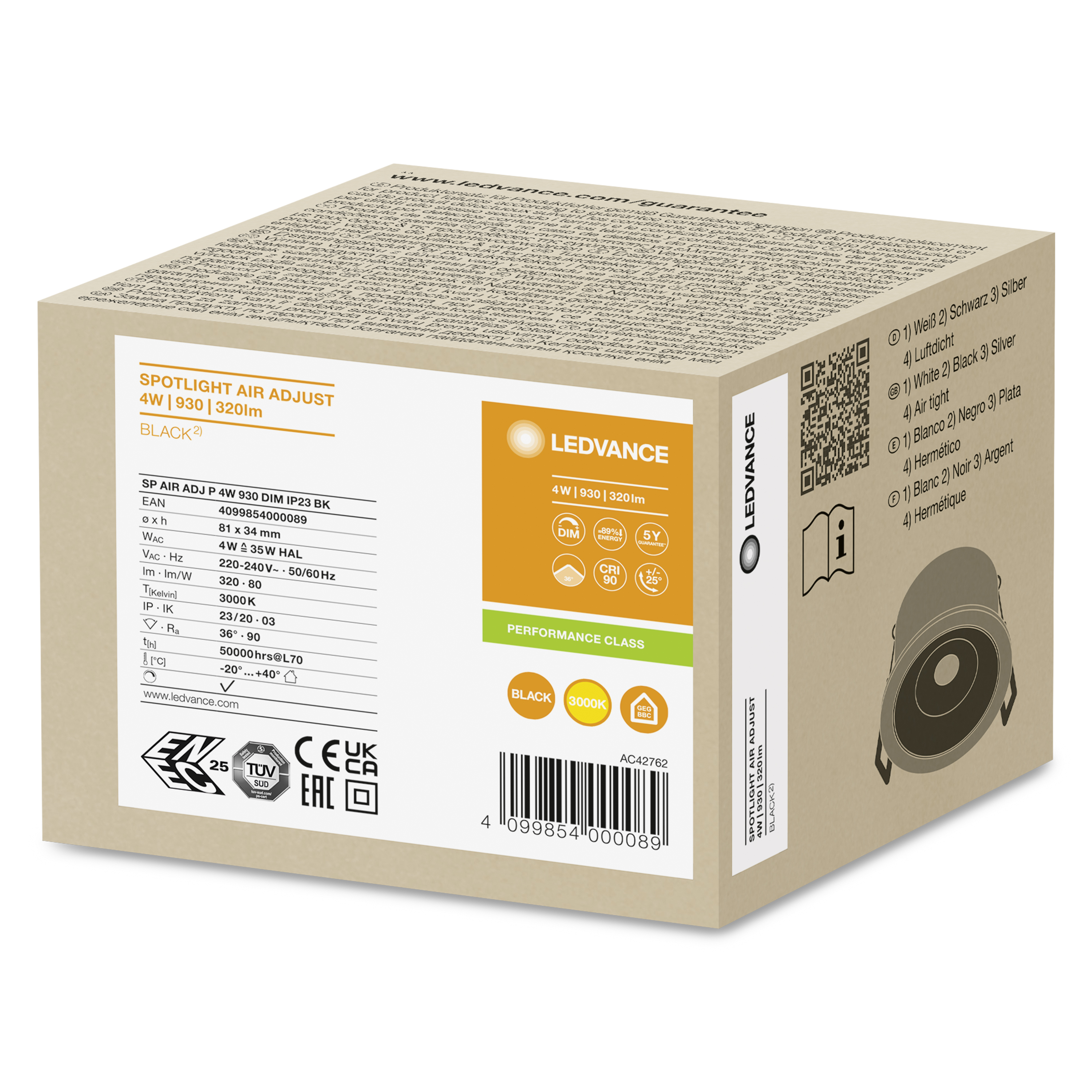

Pakkauskuva, tilavuus
Spot AIR ADJ MiCh

Katalogin tiedot 1
SP AIR ADJ P 4W DIM IP23

PNG (277.04 KB)

Katalogin tiedot 2
SP AIR ADJ P 4W DIM IP23

PNG (156.47 KB)

IES-tiedosto (IES)
SP AIR ADJ P 4W 930 DIM IP23 BK

LDT-tiedosto (Eulumdat)
SP AIR ADJ P 4W 930 DIM IP23 BK

ULD-tiedosto (DIALux)
SP AIR ADJ P 4W 930 DIM

ULD (129.02 KB)

ROLF-tiedostot (RELUX)
SP AIR ADJ P 4W 930 DIM

ROLF (643.8 KB)

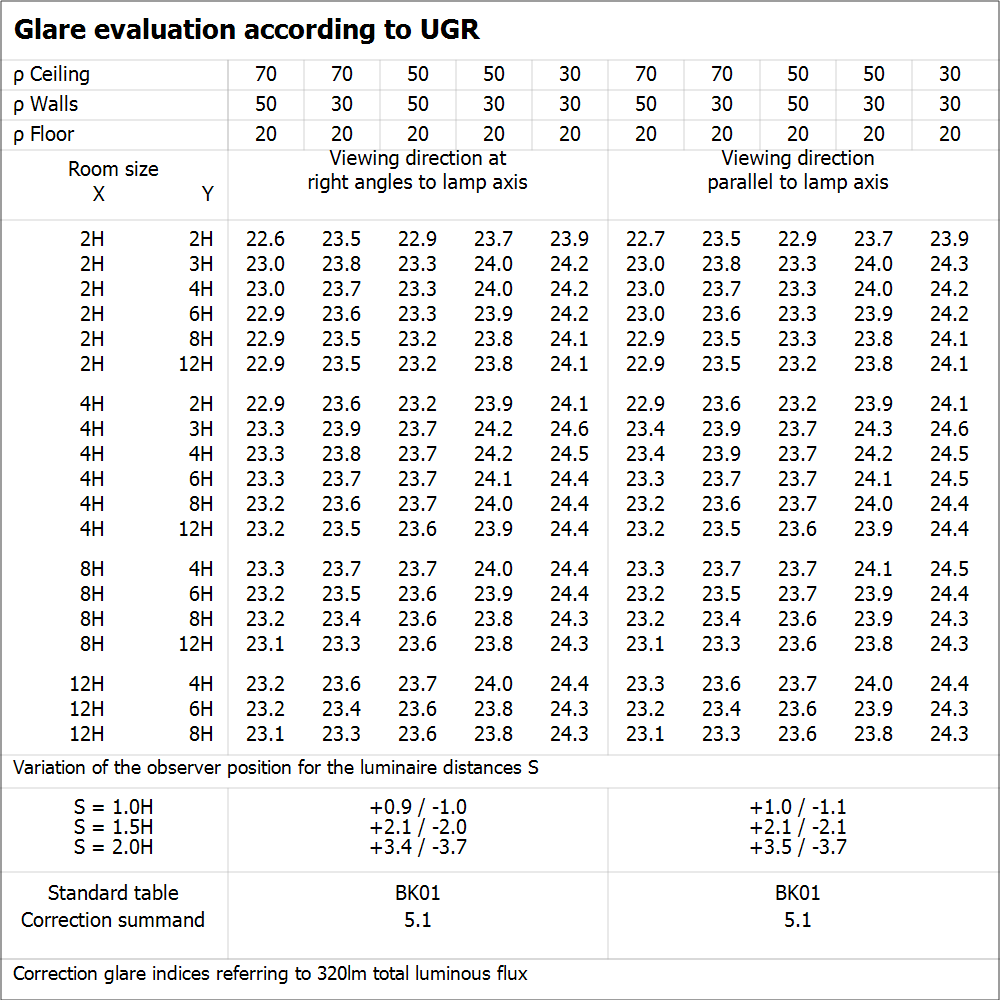

UGR-tiedosto (UGR-taulukko)
