SPOT FIRE RATED
SP FP FIX P 8W 927 PS DIM IP65 WT
GTIN: 4058075799721
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Fire-rated: testattu tiettyjen paloturvallisuusstandardien mukaisten kattojärjestelmien kanssa
- Ilmatiivis rakenne vähentää energiahäviöitä
- PowerSelect: tehovalinta DIP-kytkimillä
- Helppo vaihtaa ulkoinen liitäntälaite bajonettikiinnityksellä varustetun pistokkeen ansiosta
- Helppo asennus ja kytkentä jousiliittimen ansiosta
- SCALE Design - loistava ulkonäkö, laadukkaat materiaalit ja pieni koko sopii jokaiseen ympäristöön
- 5 vuoden takuu
Käyttökohteet
- Suora korvaaja halogeenilampuilla varustetuille upotetuille Spot-alasvaloille
- Palonkestävät katot
- Hotellihuoneet ja käytävät
- Baarit, ravintolat
- Galleriat, museot
Tuoteominaisuudet
- Värintoistoindeksi Ra: 90
- Kotelointiluokka: IP65 (huoneen puolelta)
- Beam angle: 36°
- Runko painevalettua alumiinia
- Lämpölaajenemistiiviste valmiina
- Kiinnitysklipsit suojattu silikonityynyillä
- Himmennettävissä yleisimillä vaihekulmahimmentimillä, katso www.ledvance.fi/himmennys)
- Läpijohdotus mahdollinen
Tekniset varusteet
- Mukana erillinen virtalähde, josta voidaan asennettaessa valita teho DIP-kytkimillä
- DALI 2.0 -himmennettävä LED-virtalähde tilattavissa erikseen
Oikeudelliset tiedot
- Noudata voimassa olevia ohjeita (www.ledvance.com)
Turvallisuustiedot
- Vaaditaan konsultointia vastaavan palotarkastajan kanssa etukäteen

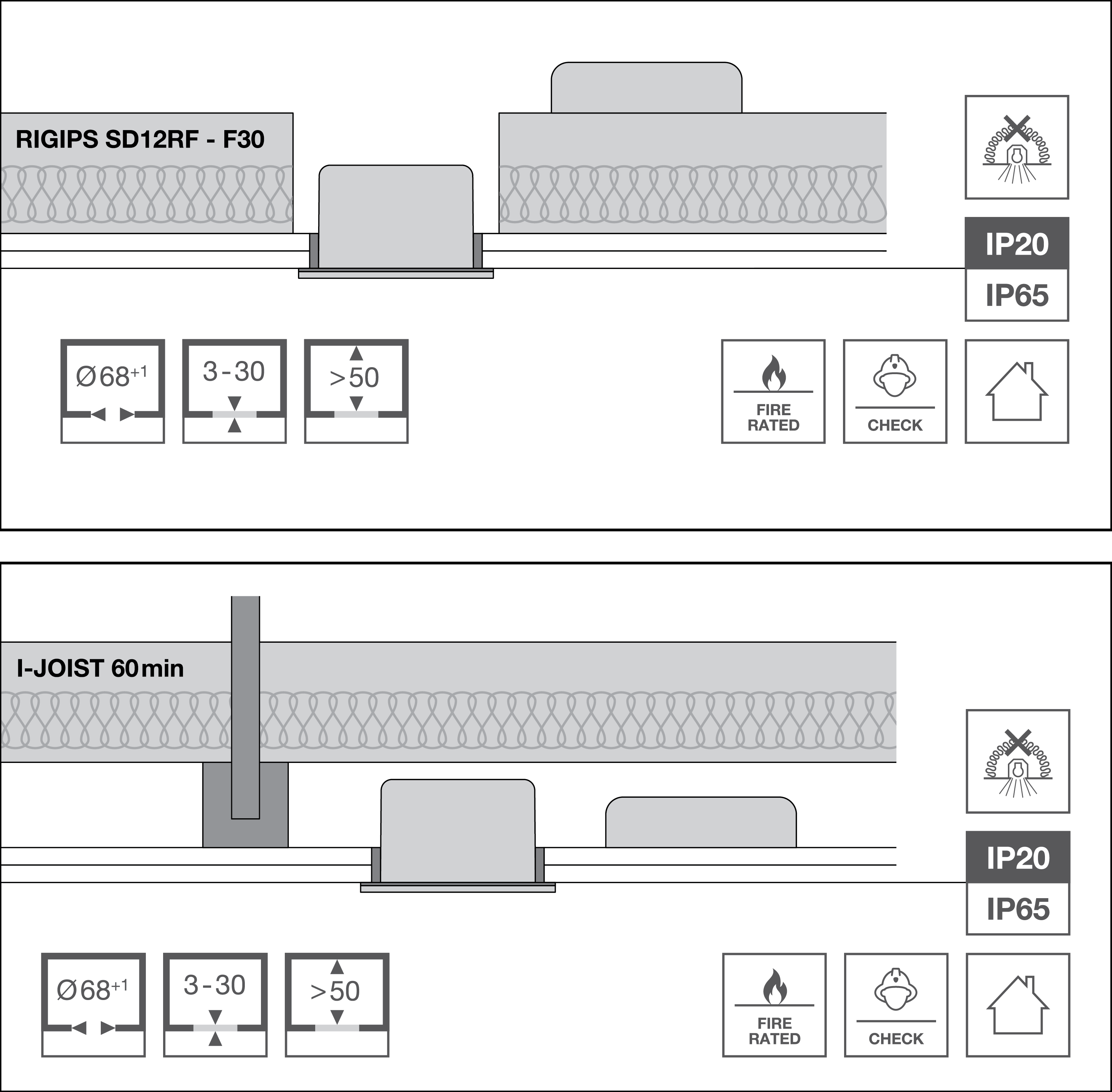

- Paloluokitus testattu 30 minuutin ajan palonkestävässä katossa RIGIPS SD12RF F30 EN-1364-2 mukaisesti
- Paloluokitus testattu 60 minuutin ajan I-Joist-kattojärjestelmässä standardin BS 476-21 mukaisesti
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
- Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 8 W / 6 W / 4 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 37mA / 28mA / 20 mA |
| Käynnistysvirtapiikki | 2 A |
| Käynnistysvirran aika Th50 | 60 µs |
| Valaisimien enimmäislukumäärä per B16 | 336 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 210 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 336 |
| Tehokerroin (cos φ) | 0,9 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | II |
| Syöksyvirrankestävyys L - N välillä | 1 kV |
| Max. Jännitepiikki välillä L/N ja PE | 1 kV |
| Toimintatapa | Elektroninen liitäntälaite |
Fotometriset tiedot
| Valovirta | 640 lm / 480 lm / 320 lm |
| Kokonaisvalovirta kaikilla valonlähteillä | 620 lm |
| Valotehokkuus | 80 lm/W |
| Värilämpötila | 2700 K |
| Sisältävän valonlähteen referenssi värilämpötila (Kelvin) | 2700 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | 90 |
| Värilaadun tasaisuus (SDCM) | ≤3 sdcm |
| Valovoima | 1200 cd |
| Matala välkyntä | Kyllä |
| Välkyntä-arvo Pst LM | < 1 |
| Stroboskooppi-ilmiön mitta-arvo SVM | <0.4 |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Säteilykulma | 36 ° |
| UGR, pitkittäinen | < 28 |
MITAT JA PAINO
| Halkaisija | 81,00 mm |
| Korkeus | 42,00 mm |
| Tuotteen paino | 250,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9016 |
| Rungon materiaali | Aluminum |
| Kuvun/heijastimen materiaali | Polymetyylimetakrylaatti (PMMA, akryyli) |
| Valopinnan materiaali | PMMA, akryyli |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Varastointilämpötila | -20…+80 °C |
| Kytkentätapa | Jousiliitin |
| Kotelointiluokka | IP65~IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK05 |
| Himmennettävä | Kyllä |
| Type of dimming [GMS] | Vaihekulmahimmennys |
| Kiinnitystapa | Upotettu |
| Asennuspaikka | Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Uppoasennusreiän halkaisija | 68 mm |
| Uppoasennussyvyys | 50,0 mm |
| Suunnattava | Ei |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 41000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 18000 h |
| Kytkentäkertojen määrä | 30000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 180 mA |
| Liitäntälaite - toisiorippelivirta | < 10 % |
| Liitäntälaite - pituus | 68.00 mm |
| Liitäntälaite - leveys | 55,0 mm |
| Liitäntälaite - korkeus | 22,0 mm |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD, UKCA, EAC, EPD |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| EPD | LEDV-00013-V01.01-EN |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
MUUT LISÄTIEDOT
| Lisätty toiminto | MULTI SELECT |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075799721 | Yksikköpakkaus 1 |
100 mm x 105 mm x 85 mm | 294.00 g | 0.89 dm³ |
| 4058075799738 | Kuljetuslaatikko 20 |
562 mm x 230 mm x 195 mm | 6230.00 g | 25.21 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
CONNECTOR BOX 3POLE L/N/E | 4099854013508 |
|
SP HOLDER DN68 H65 | 4099854013478 |
Käyttöohje / turvallisuusohjeet
UI SP FP FIX P
UI SP FP FIX P
Lisää tekniset tiedot
Dimmerlist SPOT GEN2
Dimmerlist SPOT GEN2
Lakitiedot
Light source Insert SP FP FIX P PS DIM IP65
Light source Insert SP FP FIX P PS DIM IP65
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Lakitiedot
Safety Insert G11235001
Safety Insert G11235001
Lakitiedot
Legal Insert G11147512
Legal Insert G11147512
Vaatimustenmukaisuusvakuutukset
CE Declaration of Conformity SPOT DIM
CE Declaration of Conformity SPOT DIM
Sertifikaatit
SP GEN2
SP GEN2
Ympäristötuoteseloste
EPD EN SPOTLIGHT FIX GEN 2 FIRE RATED
EPD EN SPOTLIGHT FIX GEN 2 FIRE RATED

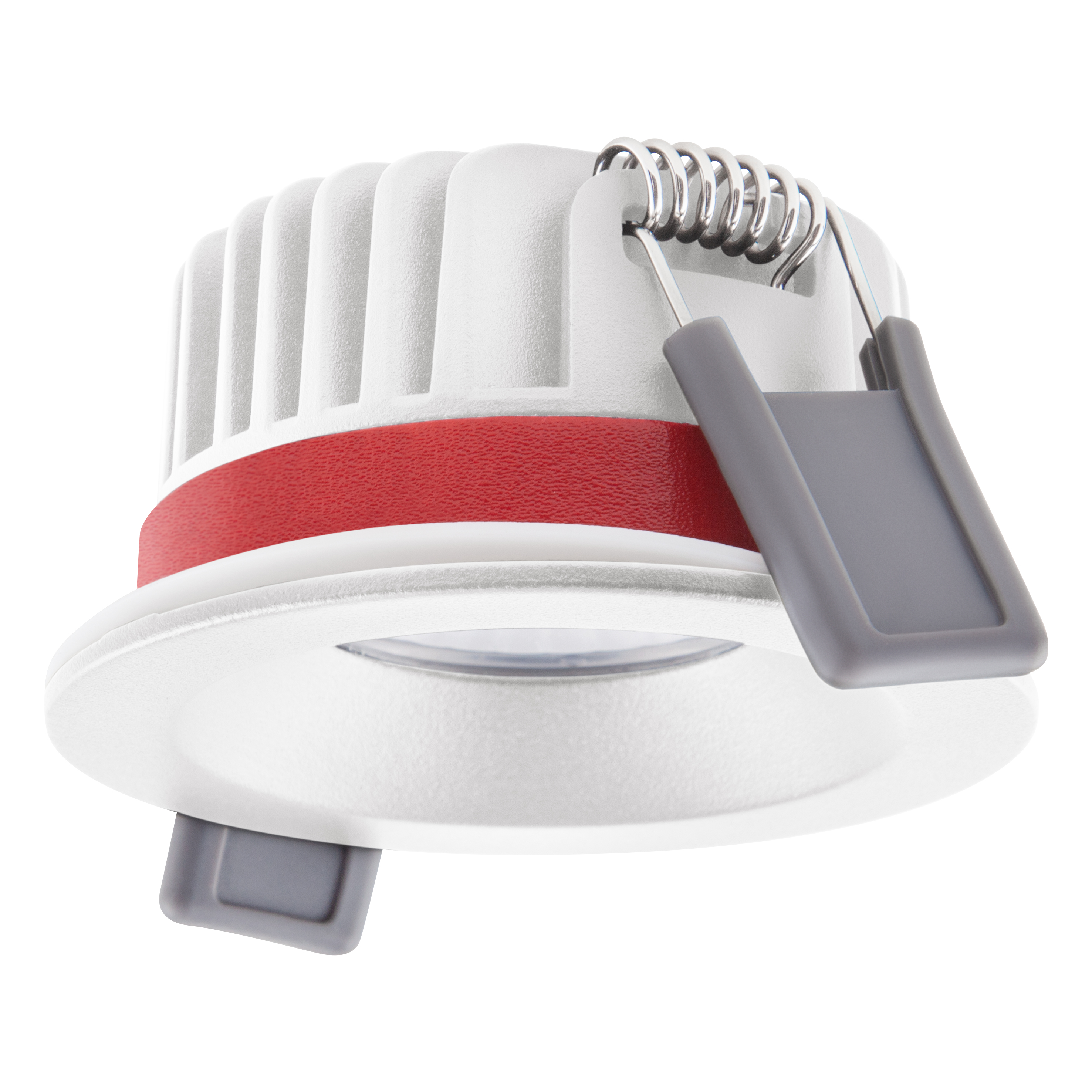

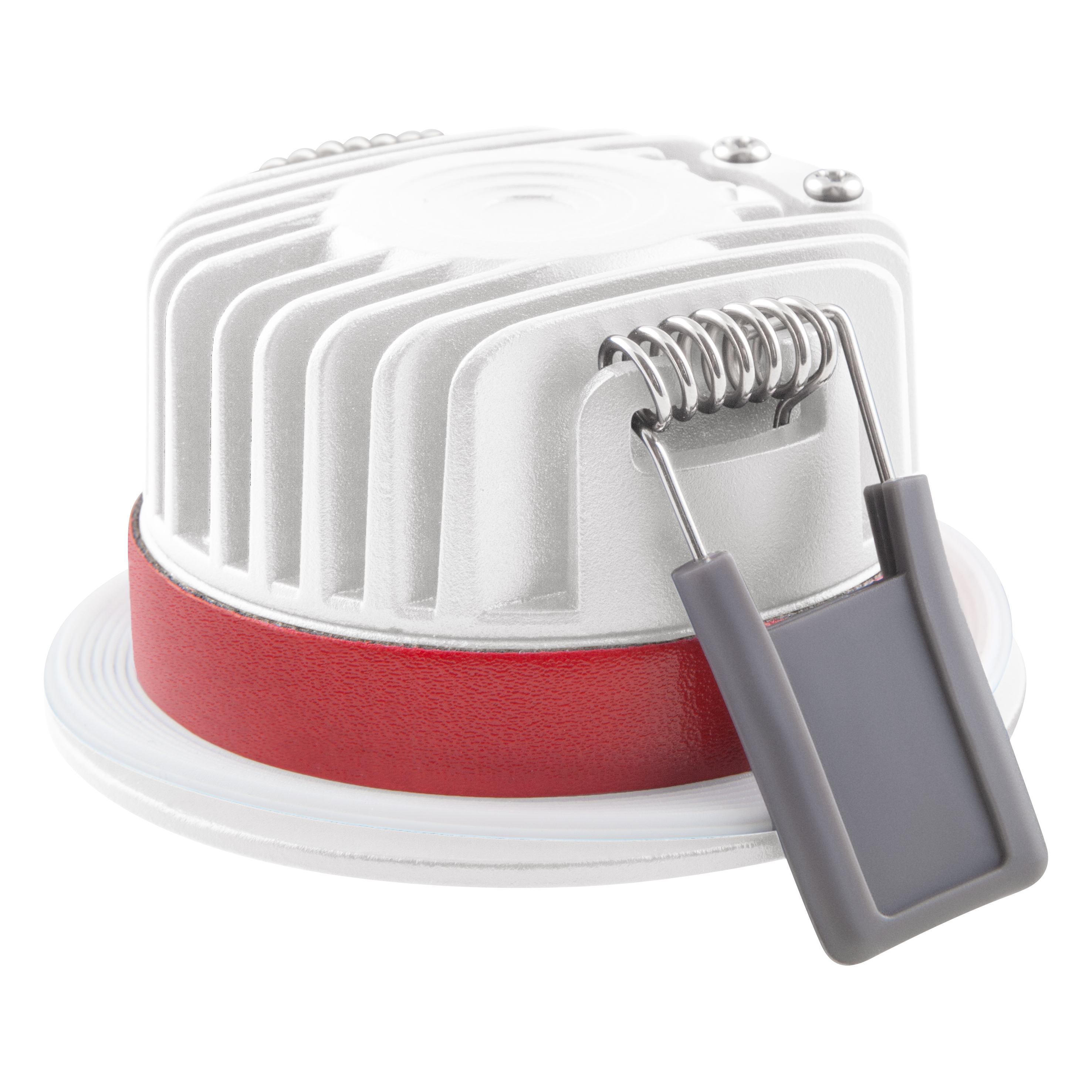

Tuotekuva: valkoinen tausta, diagonaali
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT

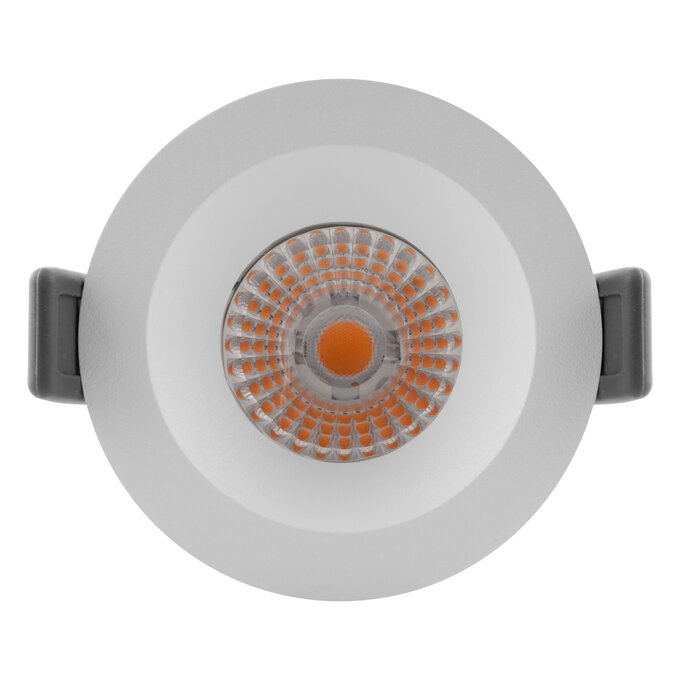

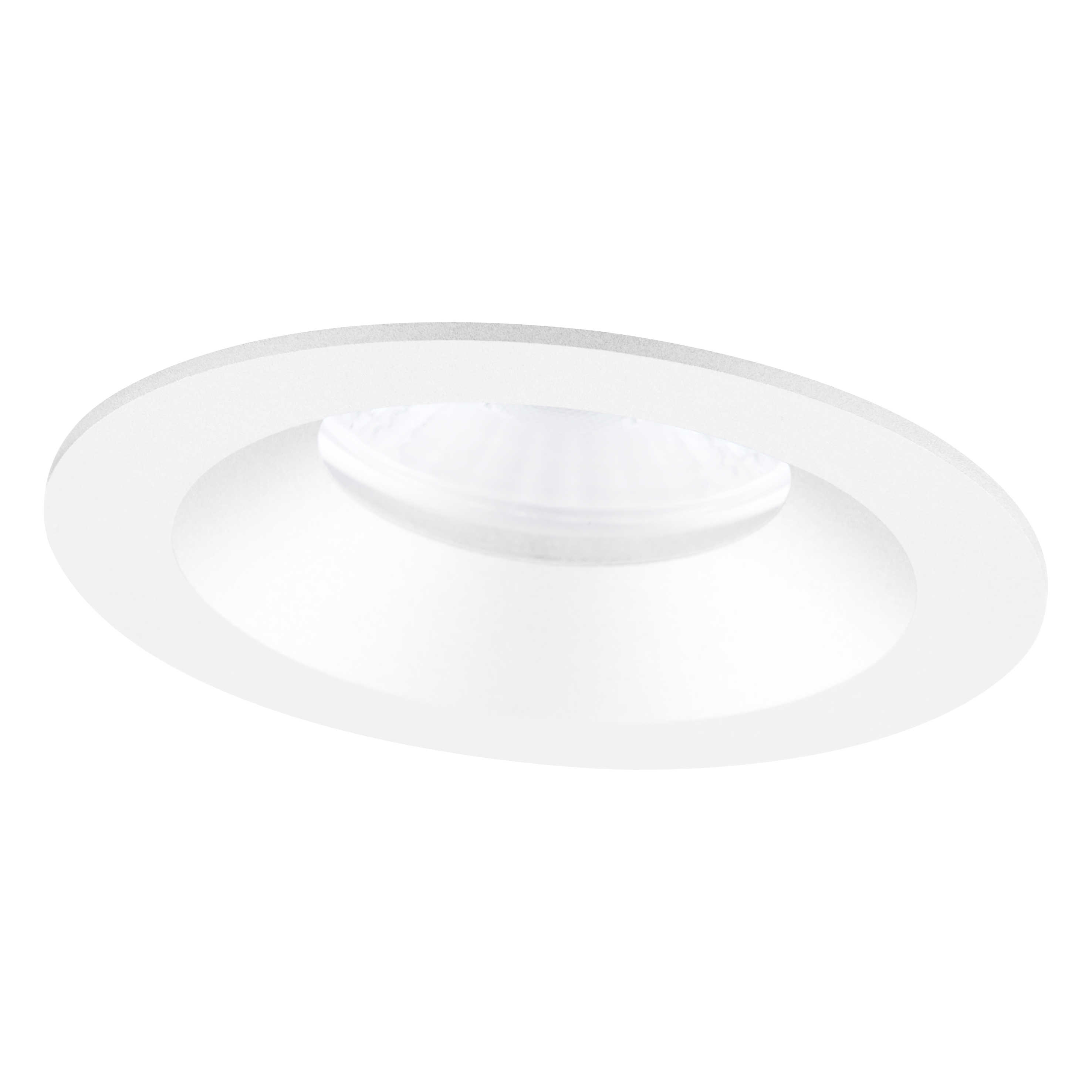

Tuotekuva: valkoinen tausta, vaakasuora
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT

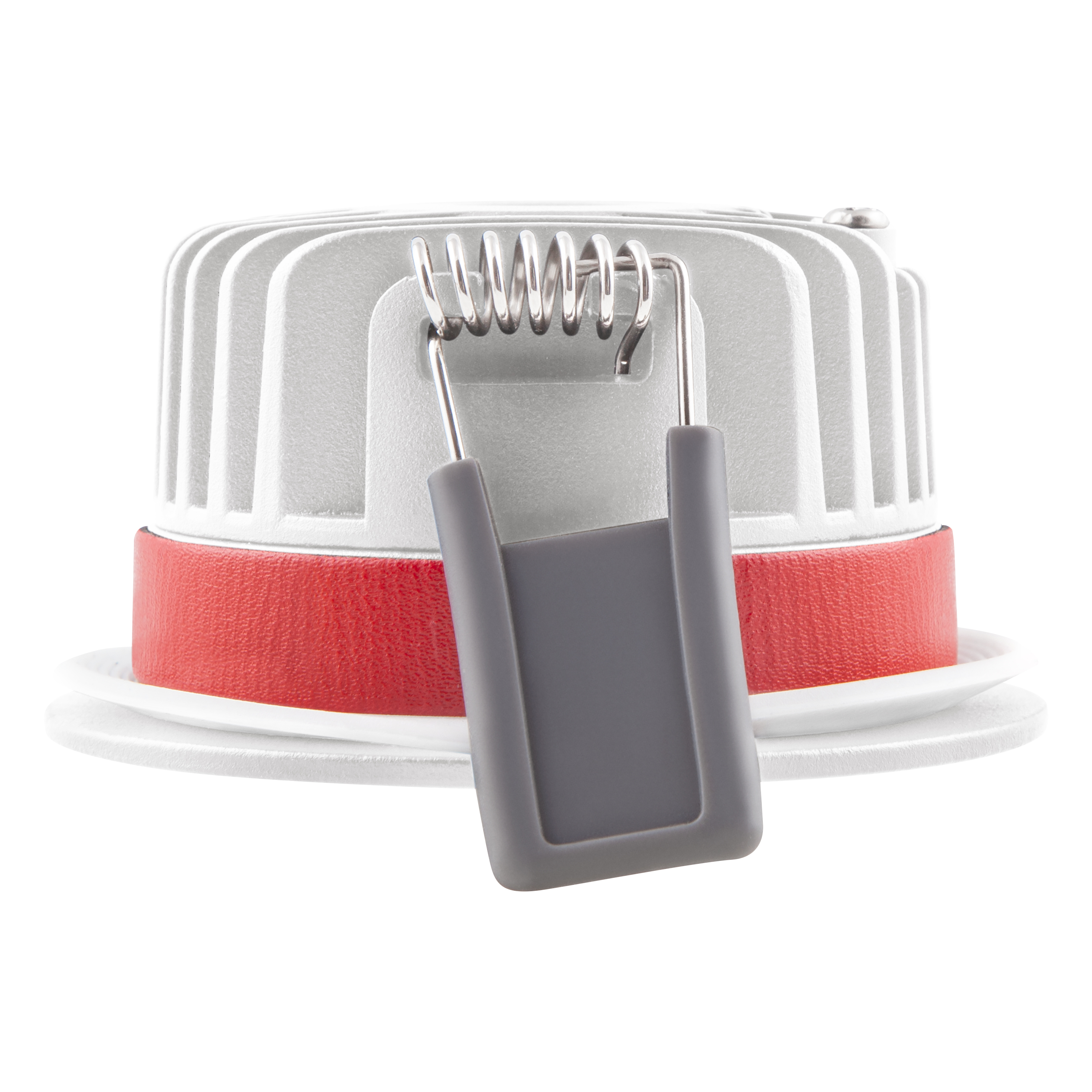

Tuotekuva: valkoinen tausta, vaaka, vaihtoehtoinen kuva
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT

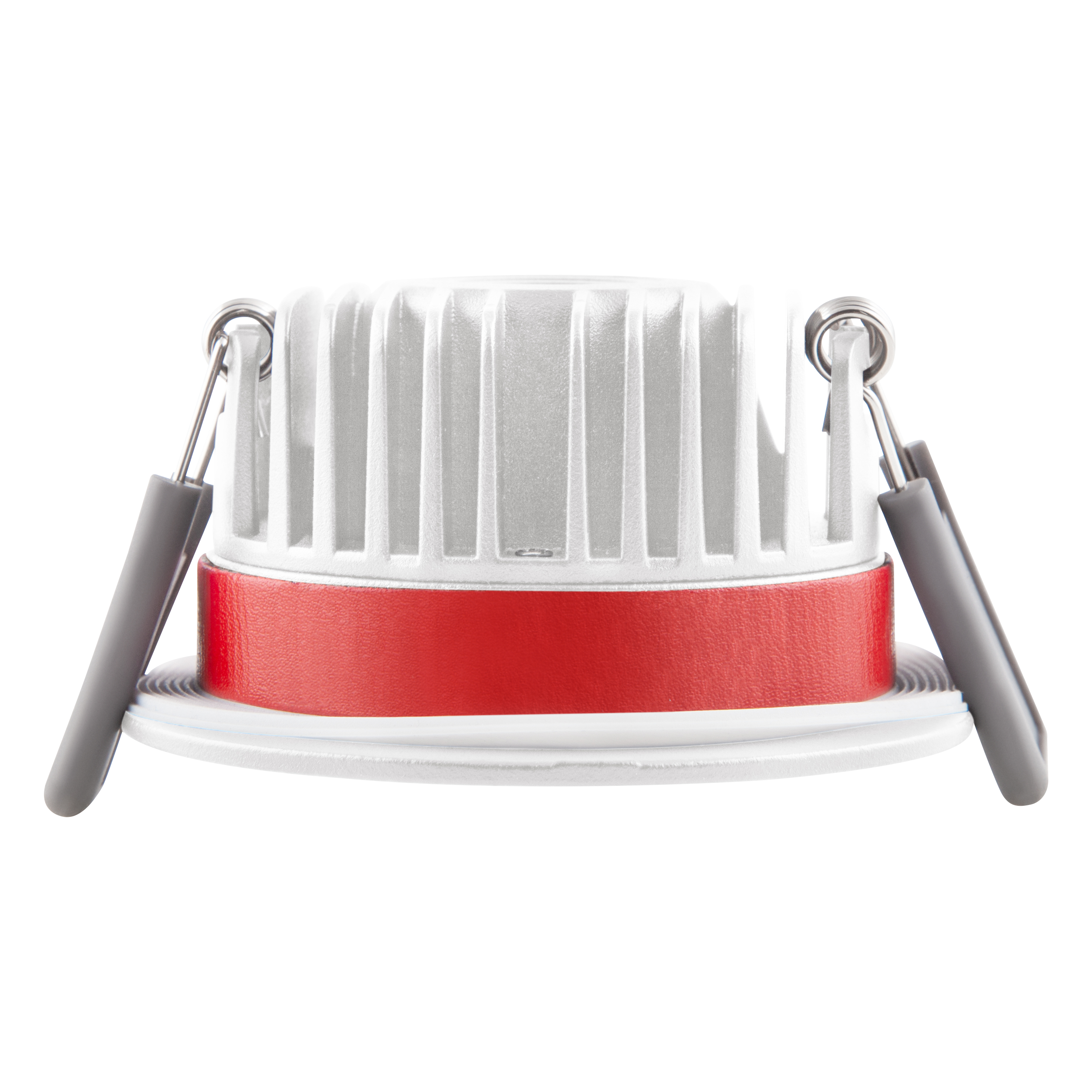

Tuotekuva: valkoinen tausta, pystyasennossa
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Tuotekuva: valkoinen tausta, tila
SP FP FIX P 8W PS DIM IP65 WT
SP FP FIX P 8W PS DIM IP65 WT
Tuotelinjapiirros kirjaimilla
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Tuotelinjapiirros numeroilla
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65

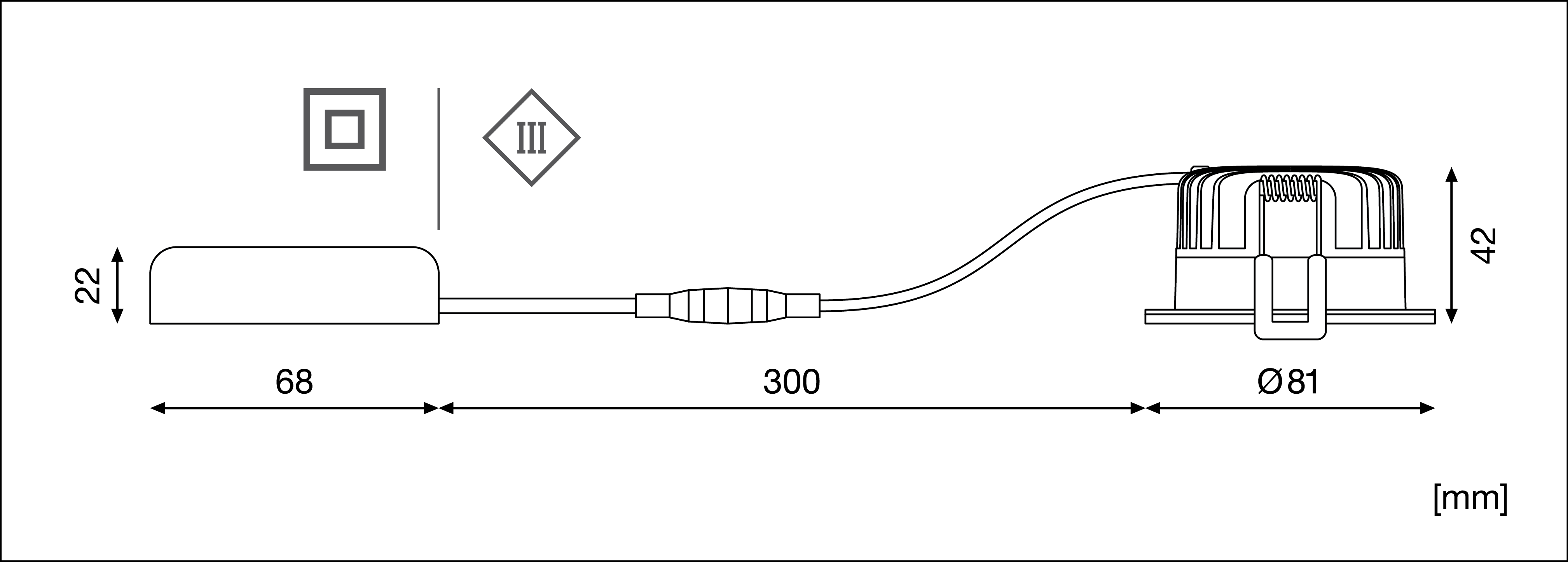

Tuotelinjapiirros - tekninen
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
SP FR FIX P 8W 927 PS DIM IP65 WT
SP FR FIX P 8W 927 PS DIM IP65 WT

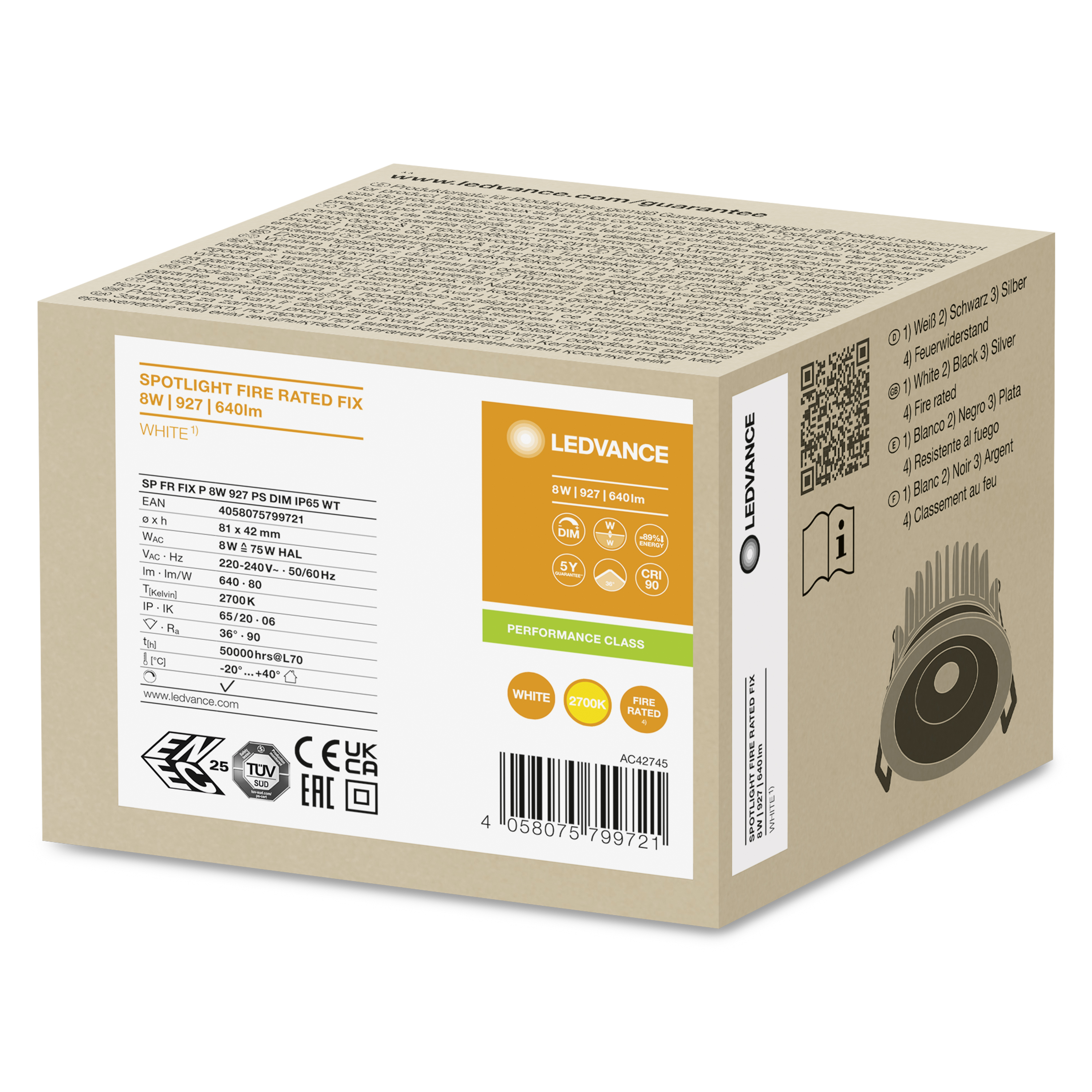

Pakkauskuva, tilavuus
Spot FR FIX MiCh
Spot FR FIX MiCh
Katalogin tiedot 1
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
Katalogin tiedot 2
SP DK FIX P 8W PS DIM IP44
SP DK FIX P 8W PS DIM IP44
Katalogin tiedot 3
SP FP FIX P 8W PS DIM IP65
SP FP FIX P 8W PS DIM IP65
IES-tiedosto (IES)
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
LDT-tiedosto (Eulumdat)
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
ULD-tiedosto (DIALux)
SP FP FIX P 8W 927 PS DIM
SP FP FIX P 8W 927 PS DIM
ROLF-tiedostot (RELUX)
SP FP FIX P 8W 927 PS DIM
SP FP FIX P 8W 927 PS DIM

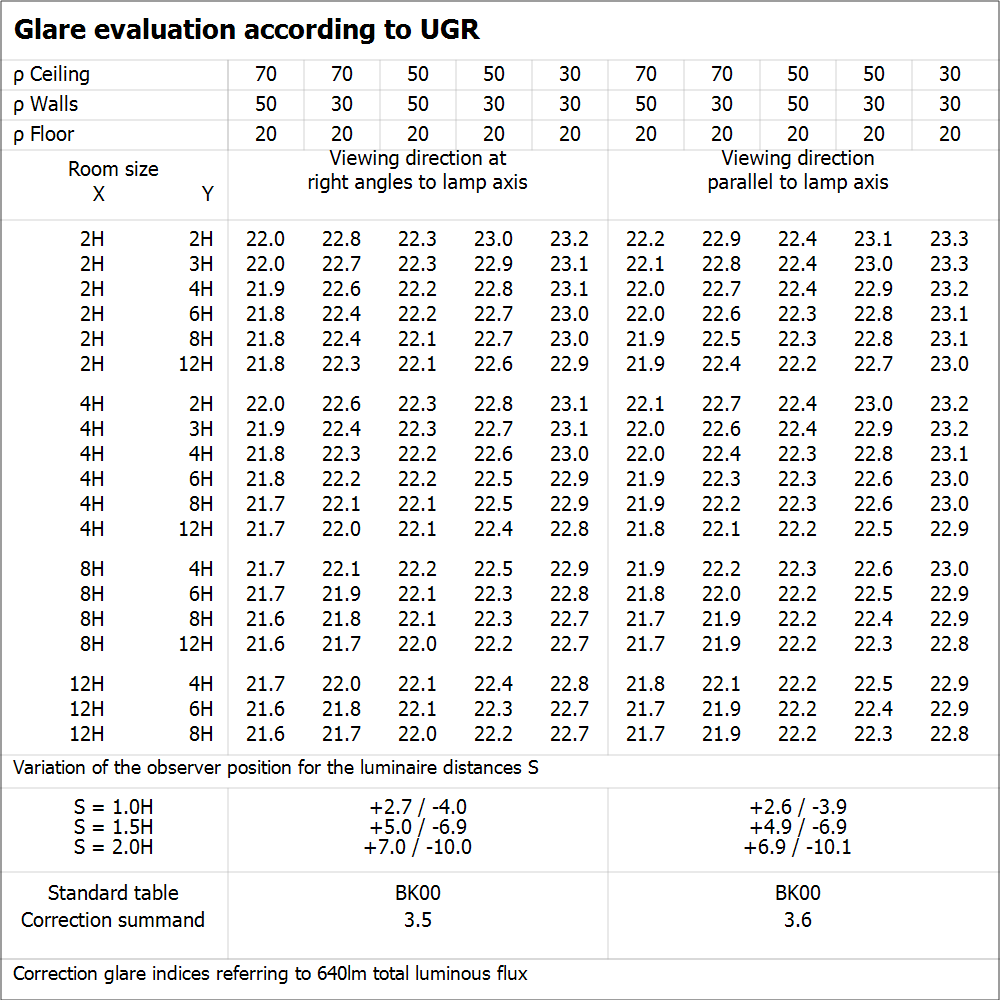

UGR-tiedosto (UGR-taulukko)
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
Valonjakokäyrä, tyyppi kartio
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
Valonjakokäyrä, tyyppi polar
SP FP FIX P 8W 927 PS DIM IP65 WT
SP FP FIX P 8W 927 PS DIM IP65 WT
BIM Revit 3D
SP FP FIX G2
SP FP FIX G2
CAD STEP 3D
SP FP FIX
SP FP FIX
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero | UK-tunniste |
|---|---|---|---|---|---|
| 4058075799721 | 7452913 | 4136139 | 3208524 | 941403020 | 435199858 |
