SPOT DARKLIGHT

SP DK FIX P 8W 940 PS DIM IP44 WT

GTIN: 4058075799844 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Darklight: erikoisrakenne vähentää kiusahäikäisyä ja parantaa visuaalista mukavuutta
  • Huomaamaton ulkonäkö erittäin ohuen kehyksen ansiosta
  • PowerSelect: tehovalinta DIP-kytkimillä
  • Helppo vaihtaa ulkoinen liitäntälaite bajonettikiinnityksellä varustetun pistokkeen ansiosta
  • Helppo asennus ja kytkentä jousiliittimen ansiosta
  • SCALE Design - loistava ulkonäkö, laadukkaat materiaalit ja pieni koko sopii jokaiseen ympäristöön
  • 5 vuoden takuu
Käyttökohteet
  • Suora korvaaja halogeenilampuilla varustetuille upotetuille Spot-alasvaloille
  • Yleisvalaistus
  • Hotellihuoneet ja käytävät
  • Baarit, ravintolat
  • Korostusvalaistus
  • Galleriat, museot
  • Asuintilat
Tuoteominaisuudet
  • Värintoistoindeksi Ra: 90
  • Kotelointiluokka: IP44 (huoneen puolelta)
  • Beam angle: 36°
  • Runko painevalettua alumiinia
  • Kiinnitysklipsit suojattu silikonityynyillä
  • Himmennettävissä yleisimillä vaihekulmahimmentimillä, katso www.ledvance.fi/himmennys)
  • Läpijohdotus mahdollinen
Tekniset varusteet
  • Mukana erillinen virtalähde, josta voidaan asennettaessa valita teho DIP-kytkimillä
  • Sovitekehykset saatavilla lisävarusteena
  • DALI 2.0 -himmennettävä LED-virtalähde tilattavissa erikseen
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
  • Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 8 W / 6 W / 4 W
Nimellisjännite 220…240 V
Verkkotaajuus 50…60 Hz
Nimellisvirta 37mA / 28mA / 20 mA
Käynnistysvirtapiikki 2 A
Käynnistysvirran aika Th50 60 µs
Valaisimien enimmäislukumäärä per B16 336
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 210
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 336
Tehokerroin (cos φ) 0,9
Harmoninen kokonaissärö (THD) < 20 %
Iskunkestävyysluokka II
Syöksyvirrankestävyys L - N välillä 1 kV
Max. Jännitepiikki välillä L/N ja PE 1 kV
Toimintatapa Elektroninen liitäntälaite
Fotometriset tiedot
Valovirta 720 lm / 540 lm / 360 lm
Kokonaisvalovirta kaikilla valonlähteillä 620 lm
Valotehokkuus 90 lm/W
Värilämpötila 4000 K
Sisältävän valonlähteen referenssi värilämpötila (Kelvin) 4000 K
Valon väri (EN 12464-1) Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) 90
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Valovoima 1550 cd
Matala välkyntä Kyllä
Välkyntä-arvo Pst LM < 1
Stroboskooppi-ilmiön mitta-arvo SVM <0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 36 °
UGR, pitkittäinen < 28
MITAT JA PAINO
Halkaisija 81,00 mm
Korkeus 54,00 mm
Tuotteen paino 260,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Valkoinen
Rungon väri Valkoinen
RAL-värikoodi RAL 9016
Rungon materiaali Aluminum
Kuvun/heijastimen materiaali Polymetyylimetakrylaatti (PMMA, akryyli)
Valopinnan materiaali PMMA, akryyli
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+40 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Jousiliitin
Kotelointiluokka IP44/IP20
IK-luokka (iskunkestävyys) [PIM] IK03
Himmennettävä Kyllä
Type of dimming [GMS] Vaihekulmahimmennys
Kiinnitystapa Upotettu
Asennuspaikka Kattoon
Käyttöympäristö Sisäkäyttöön
Uppoasennusreiän halkaisija 68 mm
Uppoasennussyvyys 60,0 mm
Suunnattava Ei
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 50000 h 1)
Käyttöikä L80/B10 @ 25 °C 41000 h 1)
Käyttöikä L90/B10 @ 25 °C 18000 h
Kytkentäkertojen määrä 30000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 180 mA
Liitäntälaite - toisiorippelivirta < 10 %
Liitäntälaite - pituus 68.00 mm
Liitäntälaite - leveys 55,0 mm
Liitäntälaite - korkeus 22,0 mm
SERTIFIKAATIT JA STANDARDIT
Standardit CE, CB, ENEC, TÜV SÜD, UKCA, EAC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Ei vaihdettavissa
MUUT LISÄTIEDOT
Lisätty toiminto MULTI SELECT
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä Sisältää vähintään 10 mg
Harvinaisten maametallien määrä Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4058075799844 Yksikköpakkaus
1		 100 mm x 105 mm x 105 mm 310.00 g 1.10 dm³
4058075799851 Kuljetuslaatikko
20		 550 mm x 215 mm x 235 mm 6600.00 g 27.79 dm³
Käyttöohje / turvallisuusohjeet
UI SP DK FIX P
PDF (3.22 MB)
Lisää tekniset tiedot
Dimmerlist SPOT GEN2
PDF (1.62 MB)
Lakitiedot
Light source Insert SP DK FIX P PS DIM IP44
PDF (2.65 MB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
Legal Insert G11147511
PDF (879.76 KB)
Lakitiedot
Safety Insert G11235001
PDF (268.05 KB)
Vaatimustenmukaisuusvakuutukset
CE Declaration of Conformity SPOT DIM
PDF (208.07 KB)
Sertifikaatit
SP GEN2
PDF (758.55 KB)

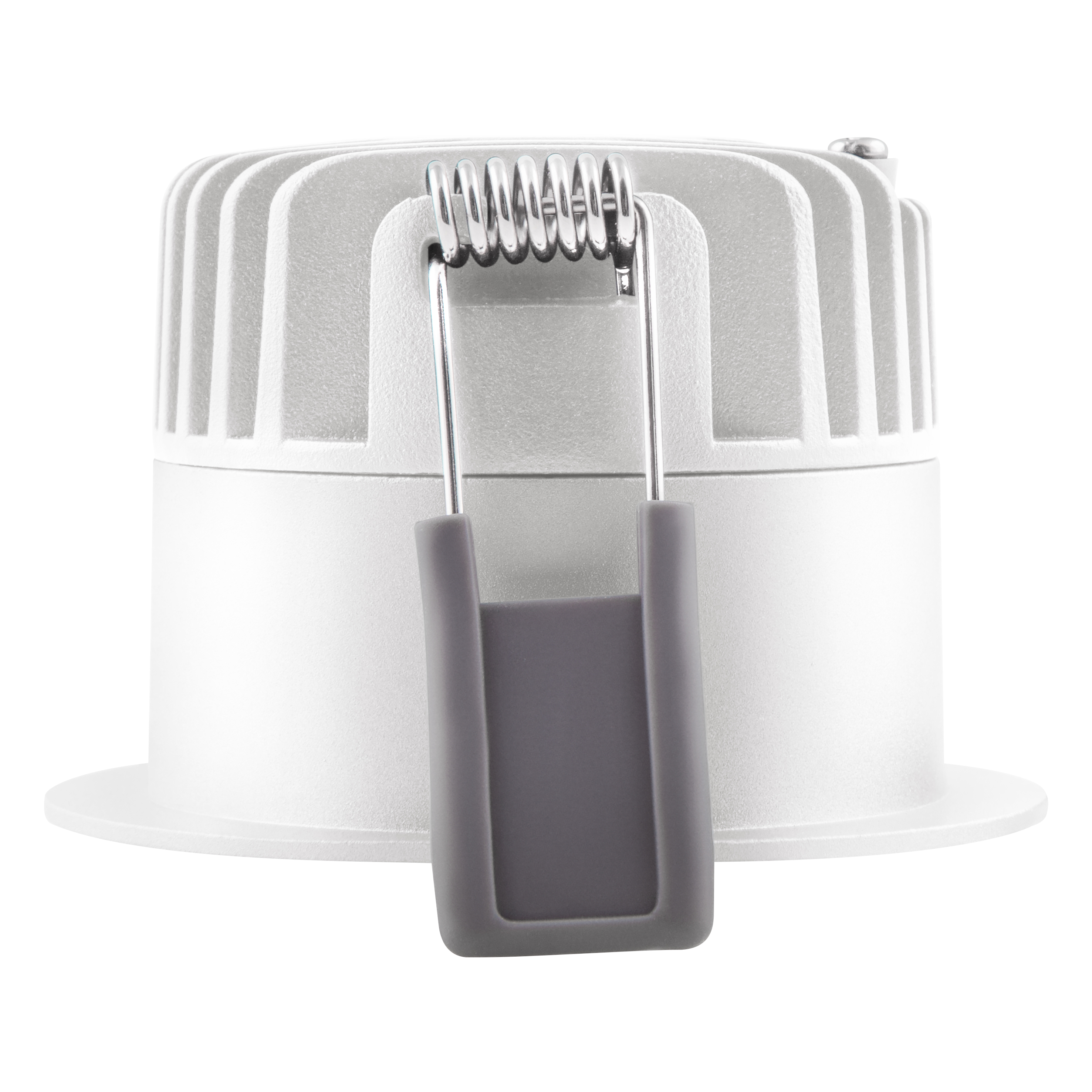

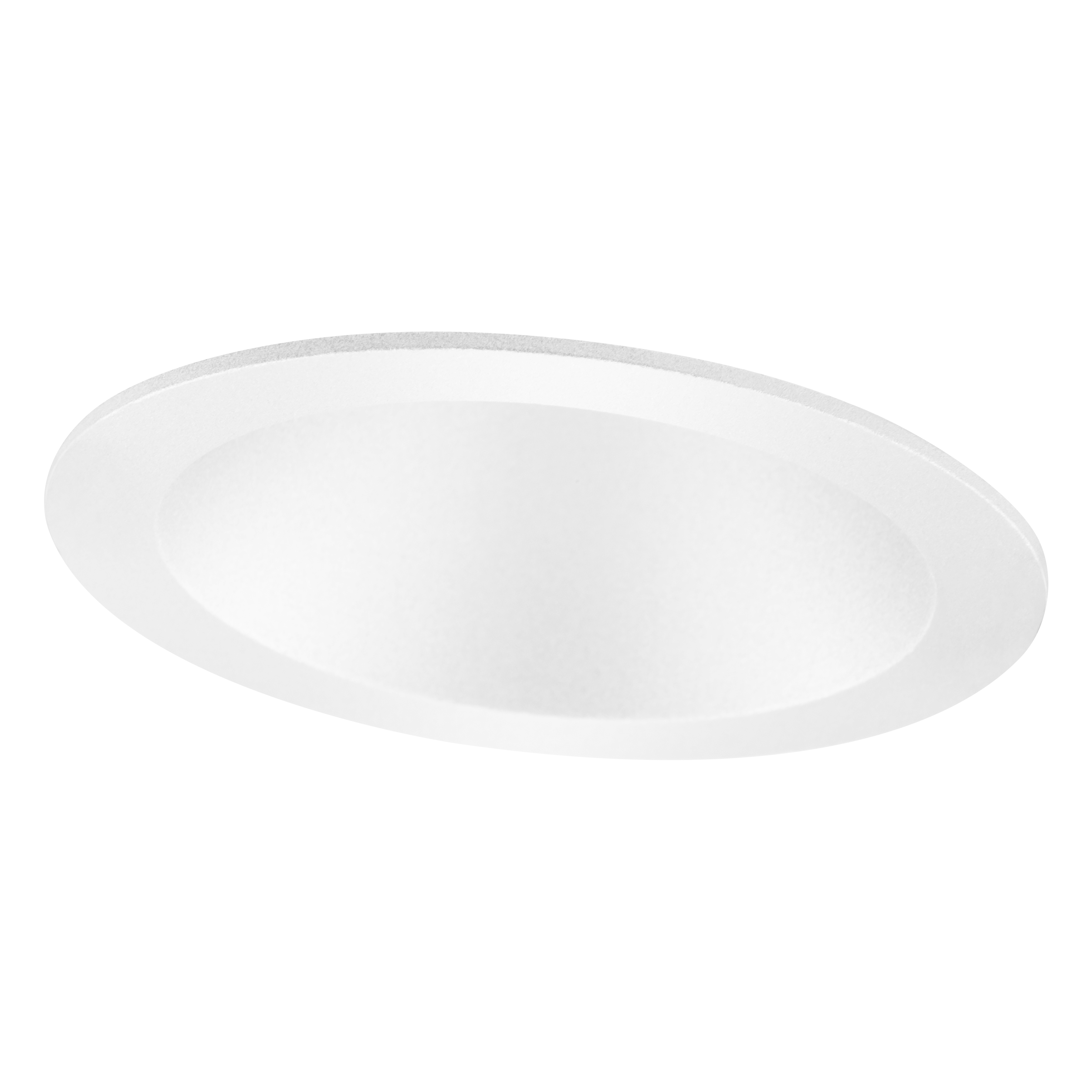

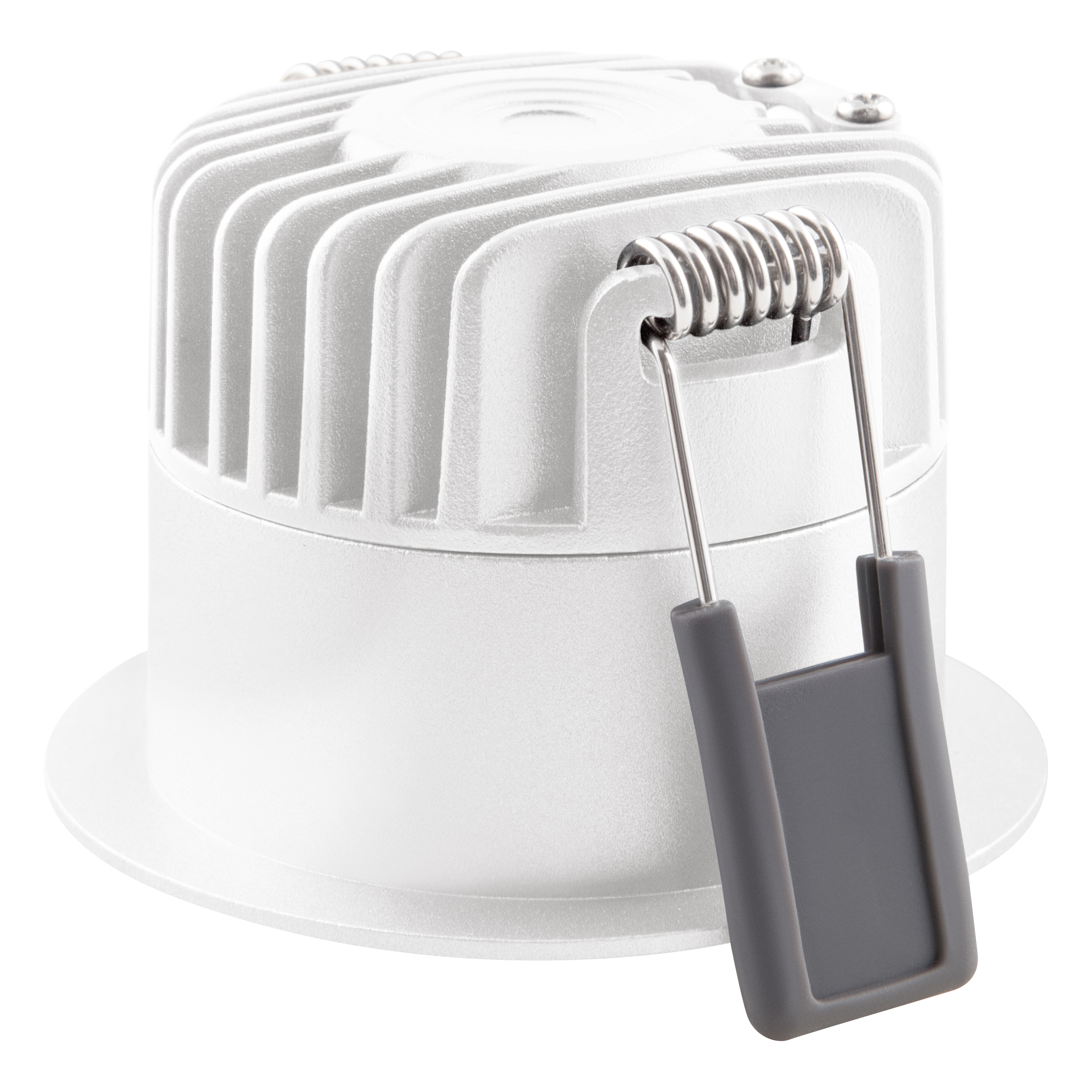

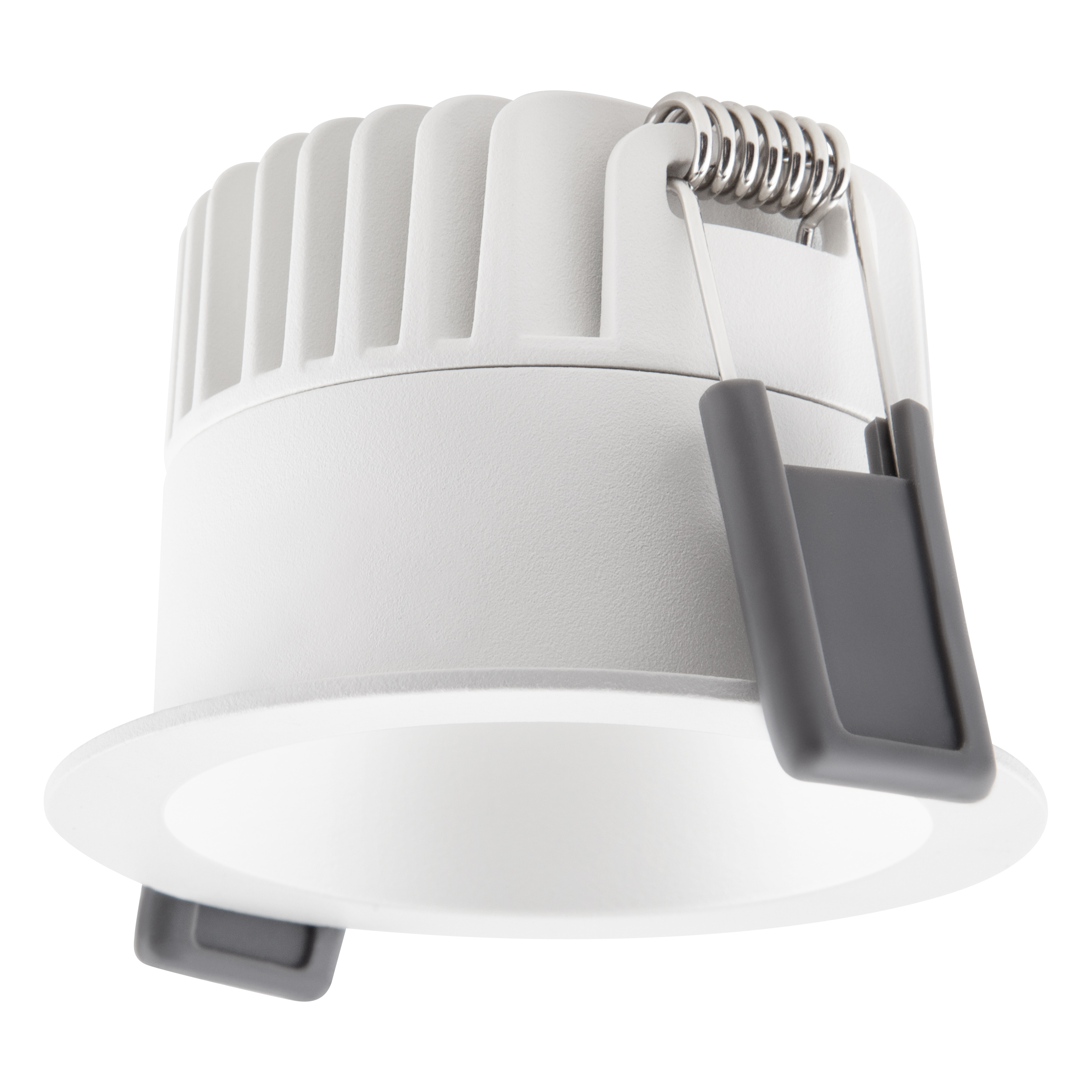

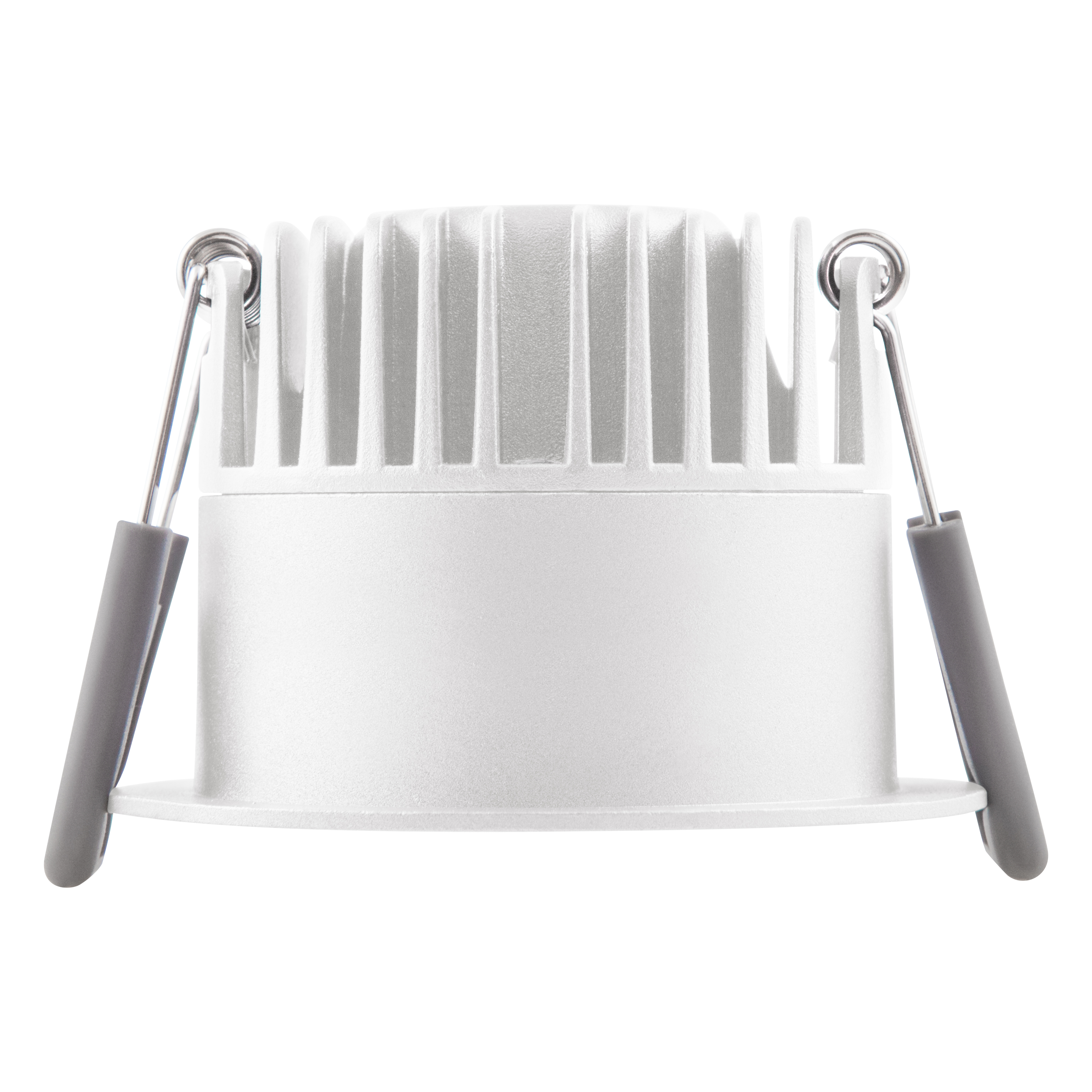

Tuotekuva: valkoinen tausta, diagonaali
SP DK FIX P 8W PS DIM IP44 WT
JPG (1.03 MB)
Tuotekuva: valkoinen tausta, vaakasuora
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.06 MB)
Tuotekuva: valkoinen tausta, vaaka, vaihtoehtoinen kuva
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.07 MB)
Tuotekuva: valkoinen tausta, pystyasennossa
SP DK FIX P 8W PS DIM IP44 WT
JPG (2.63 MB)
Tuotekuva: valkoinen tausta, tila
SP DK FIX P 8W PS DIM IP44 WT
JPG (1.97 MB)
Tuotelinjapiirros kirjaimilla
SP DK FIX P 8W PS DIM IP44
SVG (35.64 KB)
Tuotelinjapiirros numeroilla
SP DK FIX P 8W PS DIM IP44
SVG (38.51 KB)
Tuotelinjapiirros - tekninen
SP DK FIX P 8W PS DIM IP44
SVG (26.63 KB)
Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
SP DK FIX P 8W 940 PS DIM IP44 WT
JPG (1.52 MB)

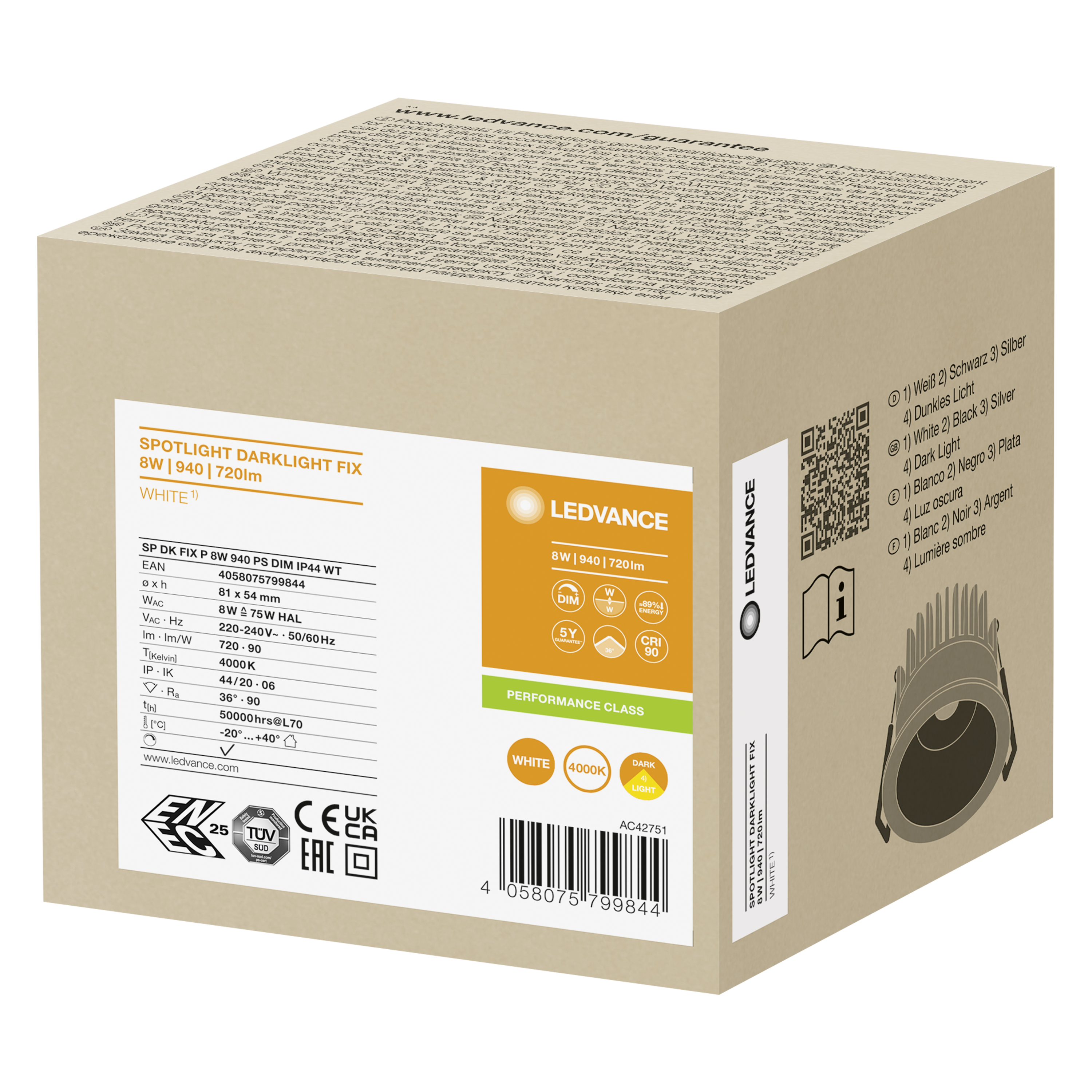

Pakkauskuva, tilavuus
Spot DK FIX MiCh
JPG (2.79 MB)
Katalogin tiedot 1
SP DK FIX P 8W PS DIM IP44
PNG (91.95 KB)
Katalogin tiedot 2
SP DK FIX P 8W PS DIM IP44
PNG (123.09 KB)
IES-tiedosto (IES)
SP DK FIX P 8W 940 PS DIM IP44 WT
IES (1.68 KB)
LDT-tiedosto (Eulumdat)
SP DK FIX P 8W 940 PS DIM IP44 WT
LDT (1.99 KB)
ULD-tiedosto (DIALux)
SP DK FIX P 8W 940 PS DIM
ULD (128 KB)
ROLF-tiedostot (RELUX)
SP DK FIX P 8W 940 PS DIM
ROLF (332.23 KB)

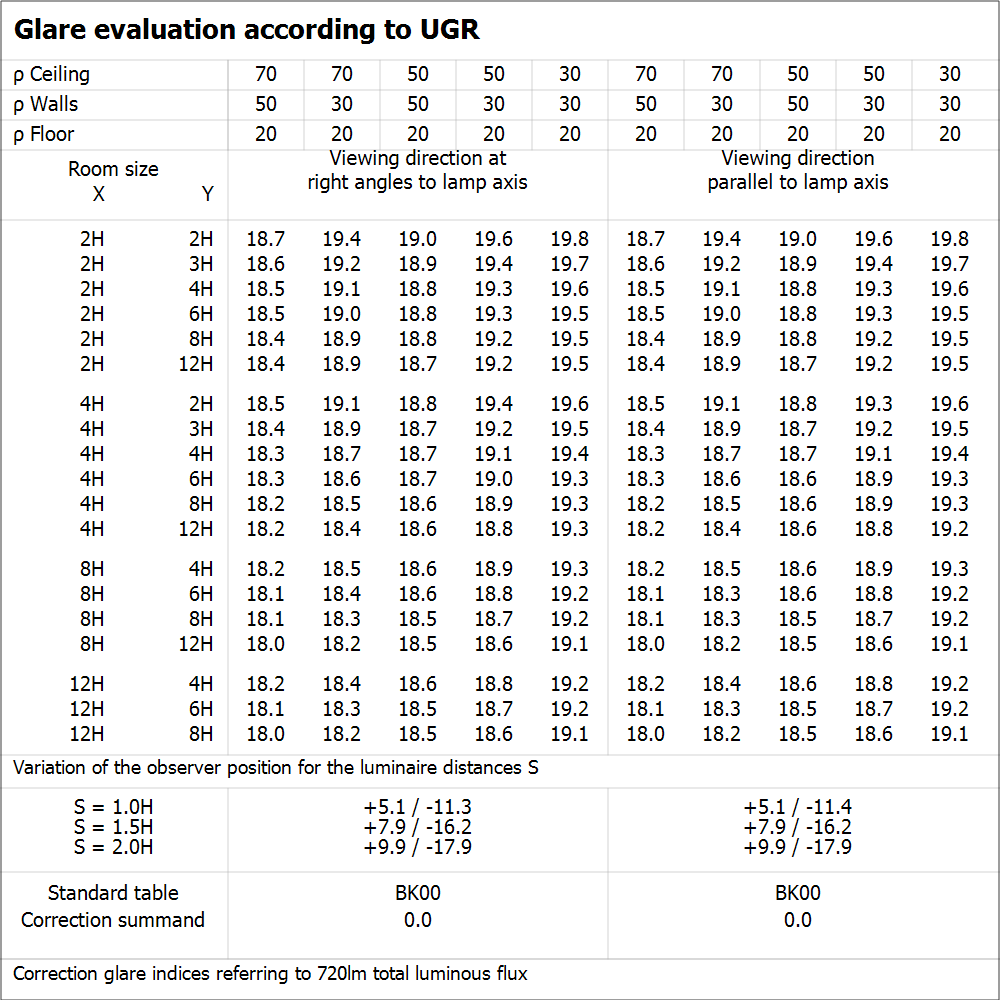

UGR-tiedosto (UGR-taulukko)
SP DK FIX P 8W 940 PS DIM IP44 WT
PNG (56.69 KB)
Valonjakokäyrä, tyyppi kartio
SP DK FIX P 8W 940 PS DIM IP44 WT
SVG (16.78 KB)
Valonjakokäyrä, tyyppi polar
SP DK FIX P 8W 940 PS DIM IP44 WT
SVG (17.82 KB)
BIM Revit 3D
SP DK FIX G2
ZIP (723.38 KB)
CAD STEP 3D
SP DK FIX
STEP (10.13 MB)
EAN SEG-numero Sähkönumero ELDAS-numero UK-tunniste
4058075799844 7452920 4136146 941403000 435199926
