UUSI
TRACKLIGHT SPOT XR

TR SP XR V 20W 930 24DEG BK

GTIN: 4099854616297 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Heijastin on helposti vaihdettavissa pikaliittimen ja imukupin ansiosta
  • Ei häiriötekijöitä valaistuista kohteista pelkistetyn rakenteen ansiosta
  • Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
  • Vähäinen kiusahäikäisy (UGR ≤ 19)
Käyttökohteet
  • Korvaa suoraan HID-lampuilla varustetut valaisimet
  • Korostusvalaistus
  • Galleriat, museot
  • Liikkeet, sovitustilat, näyteikkunat
  • Hotellit, ravintolat
Tuoteominaisuudet
  • Kompakti kosketinkiskovalaisin, jossa kiskon sisään menevä liitäntälaite
  • Pyörimiskulma: 350 °, kallistuskulma: 90 °
  • Saatavilla olevat valon värilämpötilat 3000 K ja 4000 K
  • Värintoistoindeksi CRI 90
  • Värin alkuyhdenmukaisuus: = 3 SDCM
  • Varustettu heijastimilla, joissa 24° avauskulma
  • Kestävä painevalettu alumiinikotelo
  • Saatavilla mattavalkoisena (kuten RAL9003) ja mattamustana (kuten RAL9005)
  • Valotehokkuus: jopa 120 lm/W
Tekniset varusteet
  • Saatavilla lisävarusteena heijastimia, joiden sädekulma on 15°, 36° tai 50°
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 20,00 W
Nimellisjännite 220…240 V
Verkkotaajuus 50…60 Hz
Nimellisvirta 91 mA
Käynnistysvirtapiikki 0,72 A
Käynnistysvirran aika Th50 54 µs
Valaisimien enimmäislukumäärä per B16 140
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 87
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 140
Tehokerroin (cos φ) > 0,90
Harmoninen kokonaissärö (THD) < 15 %
Iskunkestävyysluokka II
Syöksyvirrankestävyys L - N välillä 1000 V
Toimintatapa Kiinteä LED-virtalähde
Fotometriset tiedot
Valovirta 2400 lm
Valotehokkuus 120 lm/W
Värilämpötila 3000 K
Valon väri (EN 12464-1) Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi) > 90
Värilaadun tasaisuus (SDCM) ≤3 sdcm
Valovoima 2600 cd
Matala välkyntä Kyllä
Välkyntä-arvo Pst LM < 1
Stroboskooppi-ilmiön mitta-arvo SVM < 0.4
Fotometrinen turvallisuusluokka (EN62778) RG1
Säteilykulma 24 °
UGR, pitkittäinen < 19
MITAT JA PAINO
Halkaisija 68,00 mm
Pituus 150,00 mm
Korkeus 215,00 mm
Tuotteen paino 480,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Musta
Rungon väri Musta
RAL-värikoodi RAL 9005
Rungon materiaali Aluminum
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+40 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Sovitin, 3-vaiheinen
Kotelointiluokka IP20/IP20
IK-luokka (iskunkestävyys) [PIM] IK02
Himmennettävä Ei
Kiinnitystapa Pinta
Asennuspaikka Kiinnityskisko
Käyttöympäristö Sisäkäyttöön
Suunnattava Kyllä
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 50000 h 1)
Käyttöikä L80/B10 @ 25 °C 35000 h 1)
Käyttöikä L90/B10 @ 25 °C 25000 h
Kytkentäkertojen määrä 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 500 mA
Liitäntälaite - toisiorippelivirta < 3 %
TURVAVALAISTUS
Turvavalaisimen testaustapa Ei ole
SERTIFIKAATIT JA STANDARDIT
Standardit CE, ENEC, UKCA, EAC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Ei vaihdettavissa
MUUT LISÄTIEDOT
Tuotehuomautus Saatavilla syyskuu 2025
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854616297 Yksikköpakkaus
1		 191 mm x 242 mm x 100 mm 626.00 g 4.62 dm³
4099854616303 Kuljetuslaatikko
4		 400 mm x 262 mm x 230 mm 3000.00 g 24.10 dm³
Käyttöohje / turvallisuusohjeet
G11247140 TRACKLIGHT SPOT XR
PDF (3.49 MB)
Lakitiedot
Safety Insert G11218810
PDF (244.72 KB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
LSI G11254552 TRACKLIGHT SPOT XR
PDF (2.31 MB)
Vaatimustenmukaisuusvakuutukset
TRACKLIGHT SPOT
PDF (386.2 KB)
Sertifikaatit
ENEC TR SP XR
PDF (346.36 KB)

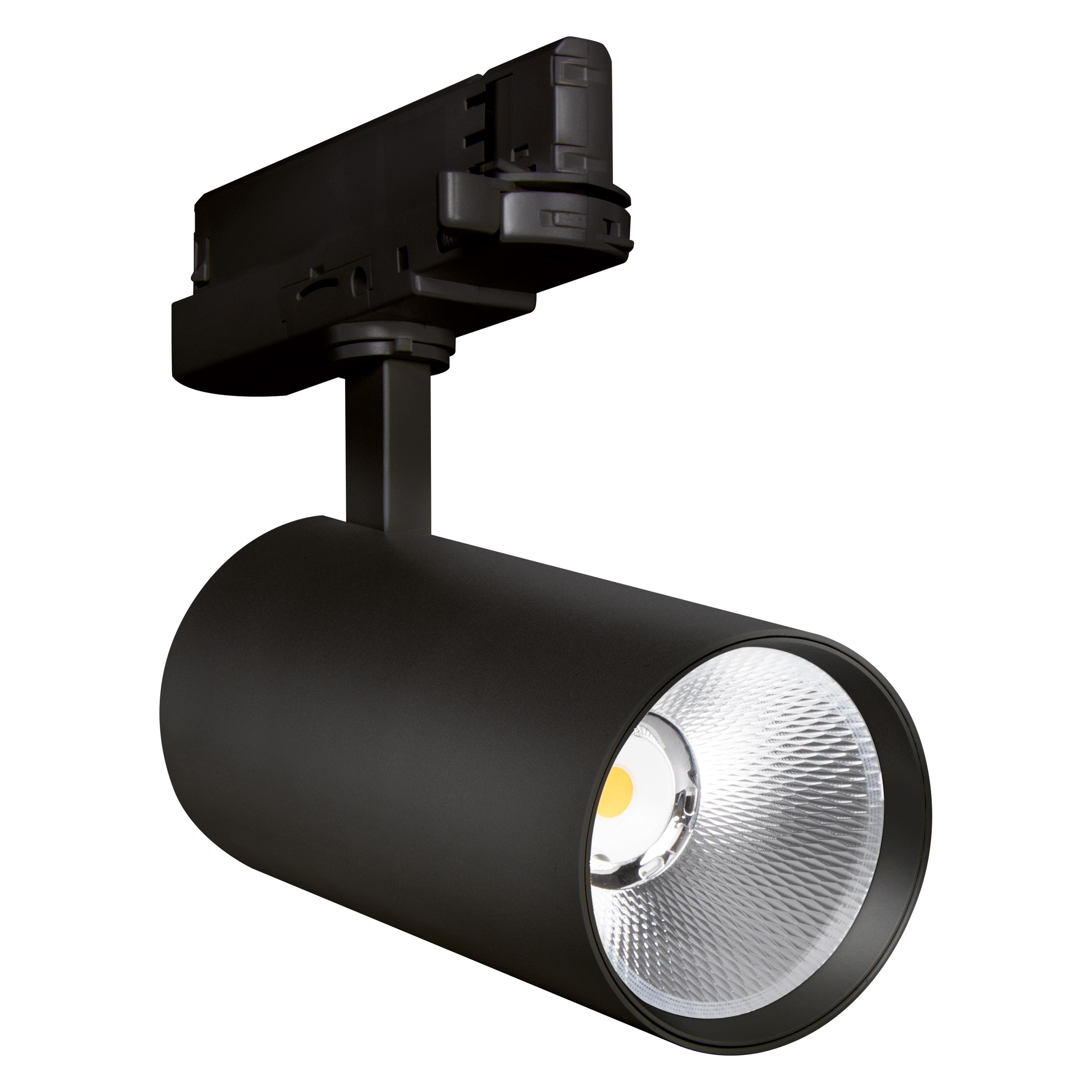

Tuotekuva: valkoinen tausta, diagonaali
TR SP XR V 20W 24DEG
JPG (613.84 KB)
Tuotelinjapiirros kirjaimilla
TR SP XR V 20W 24DEG
SVG (26.06 KB)
Tuotelinjapiirros numeroilla
TR SP XR V 20W 24DEG
SVG (29.02 KB)
Tuotelinjapiirros - tekninen
TR SP XR V 20W 24DEG
SVG (17.2 KB)
Katalogin tiedot 1
Tracklight Spot
SVG (33.57 KB)
Katalogin tiedot 2
Catalog info - TR SP XR
PNG (74.82 KB)
Katalogin tiedot 3
Tracklight Spot
SVG (28.44 KB)
Katalogin tiedot 4
Tracklight Spot
SVG (30.69 KB)
Katalogin tiedot 5
Tracklight Spot
SVG (73.14 KB)
IES-tiedosto (IES)
TR SP XR V 20W 930 BK 15D
IES (7.42 KB)
IES-tiedosto (IES)
TR SP XR V 20W 930 BK 24D
IES (7.42 KB)
IES-tiedosto (IES)
TR SP XR V 20W 930 BK 36D
IES (7.42 KB)
IES-tiedosto (IES)
TR SP XR V 20W 930 BK 50D
IES (7.42 KB)
LDT-tiedosto (Eulumdat)
TR SP XR V 20W 930 BK 15D
LDT (6.52 KB)
LDT-tiedosto (Eulumdat)
TR SP XR V 20W 930 BK 24D
LDT (6.48 KB)
LDT-tiedosto (Eulumdat)
TR SP XR V 20W 930 BK 36D
LDT (5.27 KB)
LDT-tiedosto (Eulumdat)
TR SP XR V 20W 930 BK 50D
LDT (5.28 KB)
UGR-tiedosto (UGR-taulukko)
TR SP XR V 20W 930 BK 15D
PNG (60.63 KB)
UGR-tiedosto (UGR-taulukko)
TR SP XR V 20W 930 BK 24D
PNG (59.48 KB)
UGR-tiedosto (UGR-taulukko)
TR SP XR V 20W 930 BK 36D
PNG (60.55 KB)
UGR-tiedosto (UGR-taulukko)
TR SP XR V 20W 930 BK 50D
PNG (61.18 KB)
Valonjakokäyrä, tyyppi kartio
TR SP XR V 20W 930 BK 15D
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
TR SP XR V 20W 930 BK 24D
SVG (15.45 KB)
Valonjakokäyrä, tyyppi kartio
TR SP XR V 20W 930 BK 36D
SVG (15.44 KB)
Valonjakokäyrä, tyyppi kartio
TR SP XR V 20W 930 BK 50D
SVG (15.43 KB)
Valonjakokäyrä, tyyppi polar
TR SP XR V 20W 930 BK 15D
SVG (14.48 KB)
Valonjakokäyrä, tyyppi polar
TR SP XR V 20W 930 BK 24D
SVG (14.66 KB)
Valonjakokäyrä, tyyppi polar
TR SP XR V 20W 930 BK 36D
SVG (14.48 KB)
Valonjakokäyrä, tyyppi polar
TR SP XR V 20W 930 BK 50D
SVG (15.39 KB)
BIM Revit 3D
Tracklight Spot Zoom Dim
ZIP (4.13 MB)
CAD STEP 3D
TL XR V 30W
STEP (365.47 KB)
EAN SEG-numero Sähkönumero ELDAS-numero UK-tunniste
4099854616297 7404121 4161171 941511800 438614262
