LN COMP Batten 1200 20 W 3000 K | LINEAR COMPACT BATTEN | LEDVANCE

LINEAR COMPACT BATTEN

LN COMP Batten 1200 20 W 3000 K

GTIN: 4058075099739 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Ota yhteyttä myyntiin

5 vuoden takuu

Työkalut

Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut

Kompaktit mitat
Vaatii vain vähän tilaa kompaktin muotoilun ansiosta
Katkeamaton liitos ilman näkyviä kaapelointeja, kun käytetään Linear Compact High Output valaisinta
Korkea valovirta jopa 2 500 lm
Joustava sovellus laajan valikoiman ansiosta erilaisia 600 mm - 1500 mm pituuksia
Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
5 vuoden takuu

Käyttökohteet

Korvaa suoraan loistelampulla varustetut valaisimet
Sisäsovellukset
Käytävät, aulat, porraskäytävät, olohuoneet, kellaritilat
Korostusvalaistus
Julkiset alueet
Reunakouruvalaistus
Hyllyt, huonekalujen integrointi tai kaapinalusasennus
Saumaton lineaarinen valaistus

Tuoteominaisuudet

Perinteisten T8-loisteputkivalaisinten korvaaja
Johdotus valaisimen takapuolella
Läpikuultavat päätykappaleet
Kytkettävissä valolinjan alkuun Linear Compact High Output -valaisimella
Mallit 1 000…2 500 lm valovirralla saatavilla
3 eri pituutta saatavilla
Korkea valotehokkuus: jopa 100 lm/W
Hehkulankatesti IEC 695-2-1:n mukaan: 850 °C

Tekniset varusteet

Asennusklipsit mukana

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	20,00 W
Nimellisjännite	220…240 V
Verkkotaajuus	50…60 Hz
Nimellisvirta	158 mA
Käynnistysvirtapiikki	12,1 A
Käynnistysvirran aika T_h50	150 µs
Valaisimien enimmäislukumäärä per B16	40
Valaisimien enimmäismäärä per 10 A (C-tyyppi)	33
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16	54
Tehokerroin (cos φ)	> 0,50
Harmoninen kokonaissärö (THD)	< 30 %
Iskunkestävyysluokka	II
Toimintatapa	Kiinteä LED-virtalähde

Fotometriset tiedot

Valovirta	2000 lm
Valotehokkuus	100 lm/W
Värilämpötila	3000 K
Valon väri (EN 12464-1)	Lämpimän valkoinen
Värintoistoindeksi (Ra-indeksi)	> 80
Värilaadun tasaisuus (SDCM)	< 5 sdcm
Fotometrinen turvallisuusluokka (EN62778)	RG0
Säteilykulma	140 °

MITAT JA PAINO

Pituus	1175,00 mm
Korkeus	38,00 mm
Leveys	27,00 mm
Tuotteen paino	240,00 g

MATERIAALIT & VÄRIT

Tuotteen väri	Valkoinen
Rungon väri	Valkoinen
RAL-värikoodi	RAL 9016
Rungon materiaali	Polycarbonate (PC)
Kuvun/heijastimen materiaali	Polycarbonate (PC)
Valopinnan materiaali	Polykarbonaatti (PC)
Hehkulankatesti (IEC 60695-2-12)	850 °C
Elohopean määrä	0.0 mg

KÄYTTÖ & KIINNITYS

Käyttöympäristön lämpötila-alue	-20…+40 °C
Kytkentätapa	Ruuviliitin, 2-napainen (L,N)
Kotelointiluokka	IP20
IK-luokka (iskunkestävyys) [PIM]	IK03
Himmennettävä	Ei
Kiinnitystapa	Pinta
Asennuspaikka	Kattoon, Seinään
Käyttöympäristö	Sisäkäyttöön
Mukana valonlähde	Kyllä
Vaihdettava valonlähde	Ei

Käyttöikä

Käyttöikä L70/B50 @ 25 °C	50000 h ¹⁾
Käyttöikä L80/B10 @ 25 °C	40000 h ¹⁾
Käyttöikä L90/B10 @ 25 °C	30000 h
Kytkentäkertojen määrä	100000

¹⁾ t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)

SERTIFIKAATIT JA STANDARDIT

Standardit	CE, CB, TÜV SÜD, EAC, EPD
D-merkintä, rajoitettu pintalämpötila	Ei
Pallonkestävä	Ei
EPD	LEDV-00019-V01.01-EN
Led-moduuli vaihdettavissa	Ei vaihdettavissa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	Sisältää vähintään 10 mg
Harvinaisten maametallien määrä	Sisältää vähintään 1 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei

¹⁾ AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti

Tuotekoodi	Pakkausyksikkö (kpl/yksikkö)	Mitat (pituus x leveys x korkeus)	Kokonaispaino	Lukumäärä
4058075099739	Yksikköpakkaus 1	29 mm x 1,180 mm x 42 mm	295.00 g	1.44 dm³
4058075099746	Kuljetuslaatikko 25	1,218 mm x 242 mm x 175 mm	8390.00 g	51.58 dm³

Käyttöohje / turvallisuusohjeet
LINEAR COMPACT BATTEN

Lakitiedot
LINEAR COMPACT BATTEN

Lakitiedot
Legal insert LINEAR COMPACT AND ORBIS DISC

Lakitiedot
Informationstext 18 Abs 4 ElektroG

PDF (435.15 KB)

Vaatimustenmukaisuusvakuutukset
Linear Batten CE Declaration

PDF (775.79 KB)

Vaatimustenmukaisuusvakuutukset
CE Certificate Linear Comp Batten

PDF (697.84 KB)

Ympäristötuoteseloste
EPD EN LINEAR COMPACT BATTEN

PDF (614.91 KB)

Tuotekuva: valkoinen tausta, diagonaali
LN COMP BATTEN 1200

Tuotekuva: valkoinen tausta, vaakasuora
LN COMP BATTEN 1200

Tuotekuva: valkoinen tausta, pystyasennossa
LN COMP BATTEN 1200

Tuotekuva: valkoinen tausta, tila
LN COMP BATTEN 1200

Tuotelinjapiirros kirjaimilla
LN COMP BATTEN 1200

Tuotelinjapiirros numeroilla
LN COMP BATTEN 1200

Tuotelinjapiirros - tekninen
LN COMP BATTEN 1200

Pakkauskuva, tilavuus
LINEAR COMPACT SWITCH 600 8 W 3000 K Mich Side

JPG (795.02 KB)

Katalogin tiedot 1
Linear Compact Batten

Katalogin tiedot 2
Linear Compact Batten

IES-tiedosto (IES)
LN COMP BATTEN 1200 20W3000K

LDT-tiedosto (Eulumdat)
LN COMP BATTEN 1200 20W3000K

ULD-tiedosto (DIALux)
LINEARCOMPACTBATTEN120 020W3000K

ULD (356.86 KB)

ROLF-tiedostot (RELUX)
LN COMP BATTEN 1200

ROLF (108.46 KB)

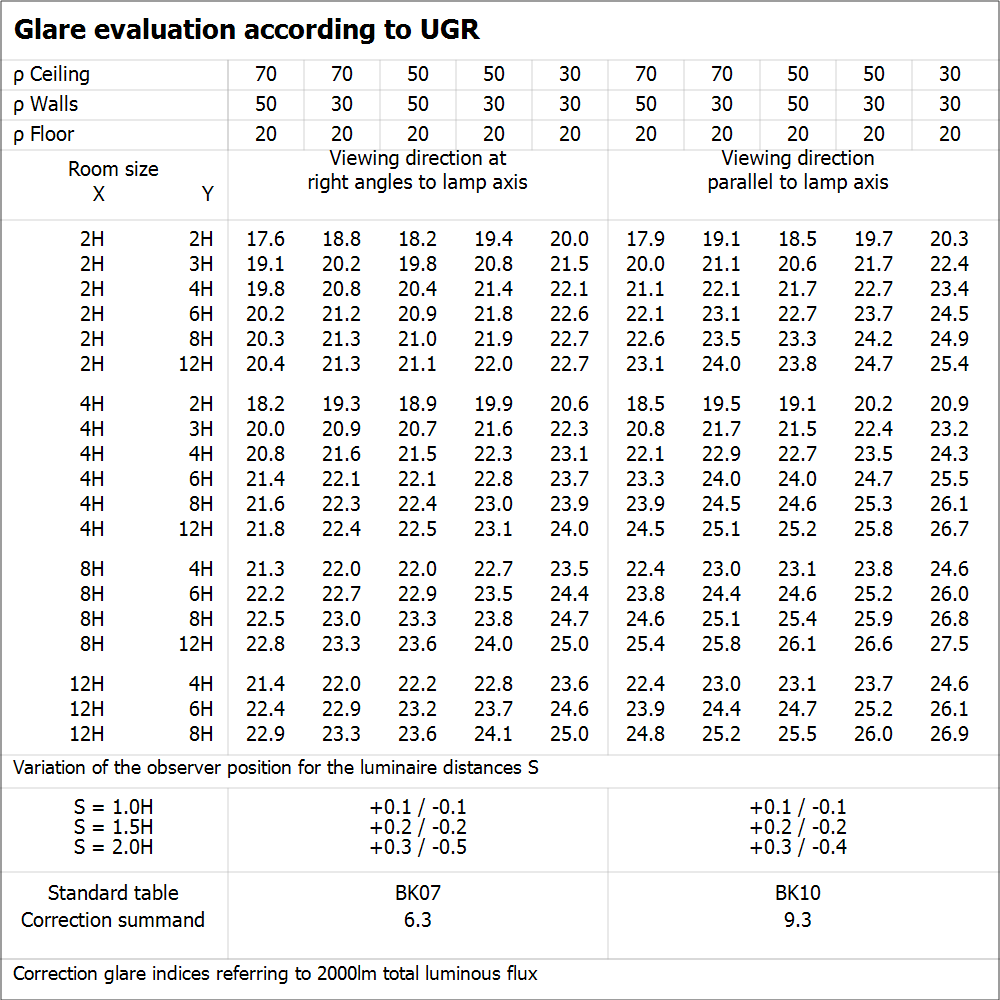

UGR-tiedosto (UGR-taulukko)
LN COMP BATTEN 1200 20W3000K

Valonjakokäyrä, tyyppi polar
LN COMP BATTEN 1200 20W3000K

SVG (451.35 KB)

BIM Revit 3D
Linear Compact

CAD STEP 3D
LN COMP BATTEN 1200

STEP (149.58 KB)

EAN	SEG-numero	Sähkönumero	EFO-numero	ELDAS-numero	UK-tunniste
4058075099739	7016191	4125315	3203422	941000140	405895522
