LINEAR COMPACT BATTEN
LN COMP Batten 600 10 W 3000 K
GTIN: 4058075099692
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Kompaktit mitat
- Vaatii vain vähän tilaa kompaktin muotoilun ansiosta
- Katkeamaton liitos ilman näkyviä kaapelointeja, kun käytetään Linear Compact High Output valaisinta
- Korkea valovirta jopa 2 500 lm
- Joustava sovellus laajan valikoiman ansiosta erilaisia 600 mm - 1500 mm pituuksia
- Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
- 5 vuoden takuu
Käyttökohteet
- Korvaa suoraan loistelampulla varustetut valaisimet
- Sisäsovellukset
- Käytävät, aulat, porraskäytävät, olohuoneet, kellaritilat
- Korostusvalaistus
- Julkiset alueet
- Reunakouruvalaistus
- Hyllyt, huonekalujen integrointi tai kaapinalusasennus
- Saumaton lineaarinen valaistus
Tuoteominaisuudet
- Perinteisten T8-loisteputkivalaisinten korvaaja
- Johdotus valaisimen takapuolella
- Läpikuultavat päätykappaleet
- Kytkettävissä valolinjan alkuun Linear Compact High Output -valaisimella
- Mallit 1 000…2 500 lm valovirralla saatavilla
- 3 eri pituutta saatavilla
- Korkea valotehokkuus: jopa 100 lm/W
- Hehkulankatesti IEC 695-2-1:n mukaan: 850 °C
Tekniset varusteet
- Asennusklipsit mukana
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 10,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 83 mA |
| Käynnistysvirtapiikki | 10,8 A |
| Käynnistysvirran aika Th50 | 150 µs |
| Valaisimien enimmäislukumäärä per B16 | 69 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 54 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 87 |
| Tehokerroin (cos φ) | > 0,50 |
| Harmoninen kokonaissärö (THD) | < 30 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | Kiinteä LED-virtalähde |
Fotometriset tiedot
| Valovirta | 1000 lm |
| Valotehokkuus | 100 lm/W |
| Värilämpötila | 3000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | < 5 sdcm |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Säteilykulma | 140 ° |
MITAT JA PAINO
| Pituus | 575,00 mm |
| Korkeus | 38,00 mm |
| Leveys | 27,00 mm |
| Tuotteen paino | 140,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9016 |
| Rungon materiaali | Polycarbonate (PC) |
| Kuvun/heijastimen materiaali | Polycarbonate (PC) |
| Valopinnan materiaali | Polykarbonaatti (PC) |
| Hehkulankatesti (IEC 60695-2-12) | 850 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Kytkentätapa | Ruuviliitin, 2-napainen (L,N) |
| Kotelointiluokka | IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK03 |
| Himmennettävä | Ei |
| Kiinnitystapa | Pinta |
| Asennuspaikka | Kattoon, Seinään |
| Käyttöympäristö | Sisäkäyttöön |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 40000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 30000 h |
| Kytkentäkertojen määrä | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, TÜV SÜD, EAC, EPD |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| EPD | LEDV-00019-V01.01-EN |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075099692 | Yksikköpakkaus 1 |
29 mm x 580 mm x 42 mm | 170.00 g | 0.71 dm³ |
| 4058075099708 | Kuljetuslaatikko 25 |
618 mm x 242 mm x 175 mm | 5120.00 g | 26.17 dm³ |
Käyttöohje / turvallisuusohjeet
LINEAR COMPACT BATTEN
LINEAR COMPACT BATTEN
Lakitiedot
LINEAR COMPACT BATTEN
LINEAR COMPACT BATTEN
Lakitiedot
Legal insert LINEAR COMPACT AND ORBIS DISC
Legal insert LINEAR COMPACT AND ORBIS DISC
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
CE Certificate Linear Comp Batten
CE Certificate Linear Comp Batten
Vaatimustenmukaisuusvakuutukset
Linear Batten CE Declaration
Linear Batten CE Declaration
Ympäristötuoteseloste
EPD EN LINEAR COMPACT BATTEN
EPD EN LINEAR COMPACT BATTEN
Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotekuva: valkoinen tausta, vaakasuora
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotekuva: valkoinen tausta, pystyasennossa
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotekuva: valkoinen tausta, tila
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotelinjapiirros kirjaimilla
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotelinjapiirros numeroilla
LN COMP BATTEN 600
LN COMP BATTEN 600
Tuotelinjapiirros - tekninen
LN COMP BATTEN 600
LN COMP BATTEN 600
Pakkauskuva, tilavuus
LINEAR COMPACT SWITCH 300 4 W 3000 K Mich Side
LINEAR COMPACT SWITCH 300 4 W 3000 K Mich Side
Katalogin tiedot 1
Linear Compact Batten
Linear Compact Batten
Katalogin tiedot 2
Linear Compact Batten
Linear Compact Batten
IES-tiedosto (IES)
LN COMP BATTEN 600 10W3000K
LN COMP BATTEN 600 10W3000K
LDT-tiedosto (Eulumdat)
LN COMP BATTEN 600 10W3000K
LN COMP BATTEN 600 10W3000K
ULD-tiedosto (DIALux)
LINEARCOMPACTBATTEN600 10W3000K
LINEARCOMPACTBATTEN600 10W3000K
ROLF-tiedostot (RELUX)
LN COMP BATTEN 600
LN COMP BATTEN 600

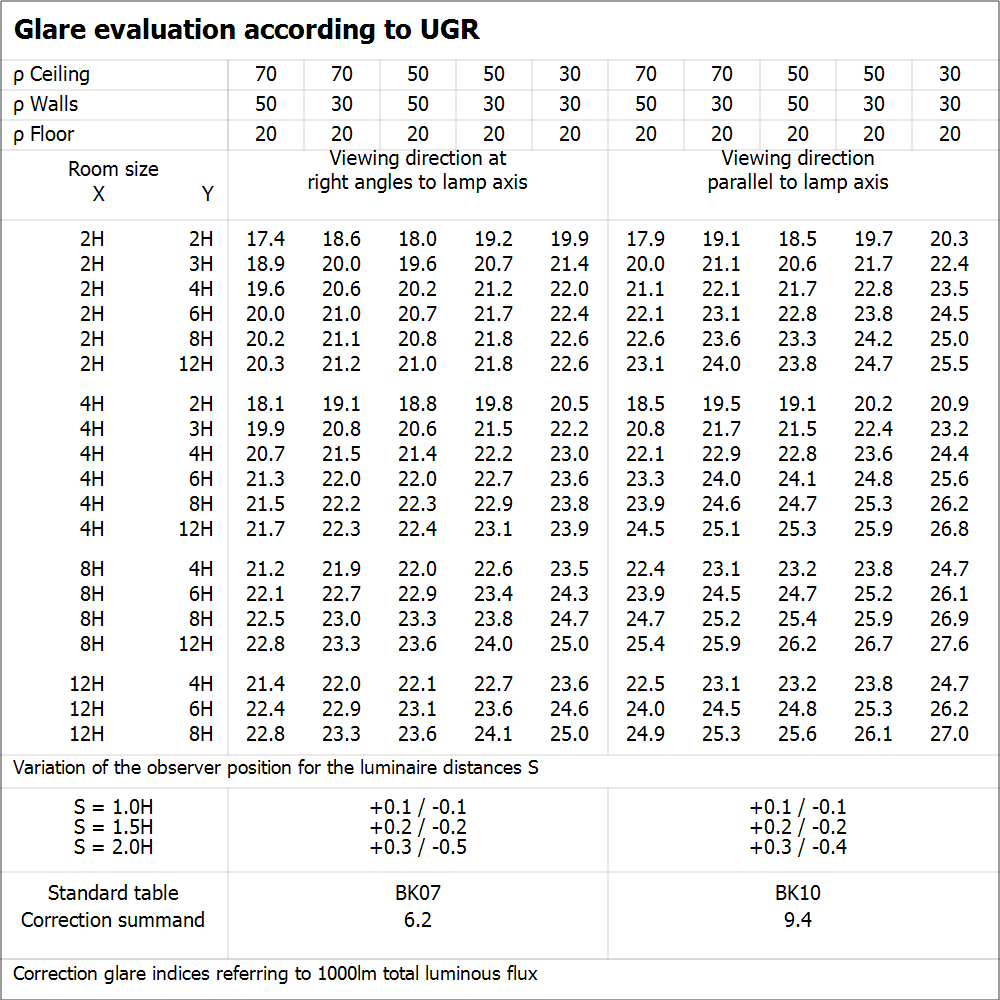

UGR-tiedosto (UGR-taulukko)
LN COMP BATTEN 600 10W3000K
LN COMP BATTEN 600 10W3000K
Valonjakokäyrä, tyyppi polar
LN COMP BATTEN 600 10W3000K
LN COMP BATTEN 600 10W3000K
BIM Revit 3D
Linear Compact
Linear Compact
CAD STEP 3D
LN COMP BATTEN 600
LN COMP BATTEN 600
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero | UK-tunniste |
|---|---|---|---|---|---|
| 4058075099692 | 7016189 | 4125313 | 3203420 | 941000180 | 405895506 |
