LINEAR COMPACT SWITCH
LN COMP SWITCH 900 12 W 3000 K
GTIN: 4058075106192
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Kompaktit mitat
- Vaatii vain vähän tilaa kompaktin muotoilun ansiosta
- Saumaton jopa 10 valaisimen kytkentä peräkkäin mahdollista
- Kätevä katkaisin valmiiksi asennettuna valaisimeen
- Vähäinen välkyntä, erityisen elektronisen liitäntälaitteen ansiosta
- Joustava asennus 2:ssa eri kulmassa 2:lla erilaisella kiinnitysvaihtoehdolla
- Joustava sovellus laajan valikoiman ansiosta erilaisia 300 - 1500 mm pituuksia
- Kulmaliitäntä mahdollinen mukana toimitettavalla kaapelilla
Käyttökohteet
- Korvaa suoraan loistelampulla varustetut valaisimet
- Sisäsovellukset
- Käytävät, aulat, porraskäytävät, olohuoneet, kellaritilat
- Korostusvalaistus
- Julkiset alueet
- Reunakouruvalaistus
- Hyllyt, huonekalujen integrointi tai kaapinalusasennus
- Saumaton lineaarinen valaistus
Tuoteominaisuudet
- Sisäänrakennettu kytkin
- Voidaan kytkeä jopa 10 valaisinta
- Läpikuultavat päätykappaleet
- Mallit 400…1 900 lm valovirralla saatavilla
- 5 eri pituutta saatavilla
- Korkea valotehokkuus: jopa 112 lm/W
- Hehkulankatesti IEC 695-2-1:n mukaan: 850 °C
Tekniset varusteet
- Varustettu liitosjohdolla, välijohdolla ja jatkopalalla asennuksen jatkamista varten lisävalaisimilla
- Asennustarvikkeet seinä- ja kattoasennukseen sisältyvät pakkaukseen
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Kuristumisriskin vähentämiseksi tähän valaisimeen kytketty joustava johdotus on kiinnitettävä tehokkaasti seinään, jos johdotus on käsivarren ulottuvilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 12,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 0,083 A |
| Käynnistysvirtapiikki | 15.0 A |
| Käynnistysvirran aika Th50 | 150 µs |
| Valaisimien enimmäislukumäärä per B16 | 40 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 32 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 51 |
| Tehokerroin (cos φ) | > 0,5 |
| Harmoninen kokonaissärö (THD) | 89 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | Kiinteä LED-virtalähde |
Fotometriset tiedot
| Valovirta | 1200 lm |
| Valotehokkuus | 100 lm/W |
| Värilämpötila | 3000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | < 5 sdcm |
| Matala välkyntä | Kyllä |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Säteilykulma | 140 ° |
MITAT JA PAINO
| Pituus | 873,00 mm |
| Korkeus | 36,00 mm |
| Leveys | 28,00 mm |
| Tuotteen paino | 300,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9016 |
| Rungon materiaali | Polycarbonate (PC) |
| Kuvun/heijastimen materiaali | Polycarbonate (PC) |
| Valopinnan materiaali | Polykarbonaatti (PC) |
| Hehkulankatesti (IEC 60695-2-12) | 850 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Kytkentätapa | Ruuviliitin, 2-napainen (L,N) |
| Kotelointiluokka | IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK03 |
| Himmennettävä | Ei |
| Kiinnitystapa | Pinta |
| Asennuspaikka | Kattoon, Seinään |
| Käyttöympäristö | Sisäkäyttöön |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 40000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 30000 h |
| Kytkentäkertojen määrä | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 160 mA |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, TÜV SÜD, EAC, EPD |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| EPD | LEDV-00018-V01.01-EN |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Additional info can be provided per individual request |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075106192 | Yksikköpakkaus 1 |
44 mm x 34 mm x 1,086 mm | 386.00 g | 1.62 dm³ |
| 4058075106208 | Kuljetuslaatikko 25 |
1,095 mm x 228 mm x 175 mm | 9960.00 g | 43.69 dm³ |
Käyttöohje / turvallisuusohjeet
Linear_Compact_Switch_ UI
Linear_Compact_Switch_ UI
Pakkauksen tiedot
Legal Insert Linear Compact
Legal Insert Linear Compact
Lakitiedot
LS Insert LN COMP HO and SWITCH
LS Insert LN COMP HO and SWITCH
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity Linear Comp Switch and HO LEDV
EU Declaration of Conformity Linear Comp Switch and HO LEDV
Vaatimustenmukaisuusvakuutukset
Attestation of Conformity Linear Comp
Attestation of Conformity Linear Comp
Ympäristötuoteseloste
EPD EN LINEAR COMPACT SWITCH
EPD EN LINEAR COMPACT SWITCH
Tuotekuva: valkoinen tausta, tila
707959_LEDVANCE Linear LED 1200
707959_LEDVANCE Linear LED 1200
Tuotelinjapiirros kirjaimilla
LN COMP SWITCH 900
LN COMP SWITCH 900
Tuotelinjapiirros numeroilla
LN COMP SWITCH 900
LN COMP SWITCH 900
Tuotelinjapiirros - tekninen
LN COMP SWITCH 900
LN COMP SWITCH 900
Pakkauskuva, tilavuus
LINEAR COMPACT SWITCH 900 12 W 3000 K Mich Side
LINEAR COMPACT SWITCH 900 12 W 3000 K Mich Side
Katalogin tiedot 1
Linear Compact Switch HO
Linear Compact Switch HO
Katalogin tiedot 2
Linear Compact Switch HO
Linear Compact Switch HO
Katalogin tiedot 3
Linear Compact Switch HO
Linear Compact Switch HO
Katalogin tiedot 6
Linear Compact Switch HO
Linear Compact Switch HO
IES-tiedosto (IES)
LN COMP SWITCH 900 12W 3000K 230V IP20
LN COMP SWITCH 900 12W 3000K 230V IP20
LDT-tiedosto (Eulumdat)
LN COMP SWITCH 900 12W 3000K 230V IP20
LN COMP SWITCH 900 12W 3000K 230V IP20
ULD-tiedosto (DIALux)
LINEARCOMPACTSWITCH900 12W3000K
LINEARCOMPACTSWITCH900 12W3000K
ROLF-tiedostot (RELUX)
LN COMP SWITCH 900
LN COMP SWITCH 900

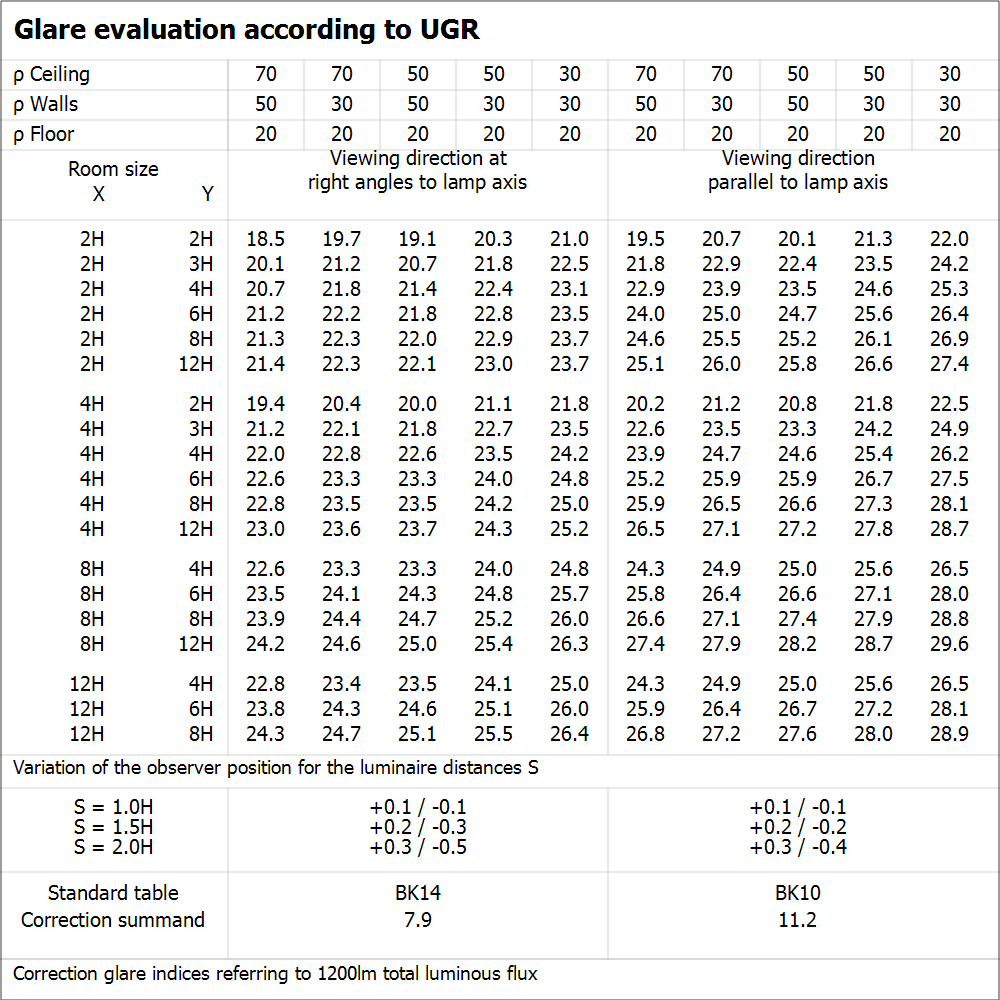

UGR-tiedosto (UGR-taulukko)
LN COMP SWITCH 900 12W 3000K 230V IP20
LN COMP SWITCH 900 12W 3000K 230V IP20
Valonjakokäyrä, tyyppi polar
LN COMP SWITCH 900 12W 3000K 230V IP20
LN COMP SWITCH 900 12W 3000K 230V IP20
BIM Revit 3D
Linear Compact
Linear Compact
CAD STEP 3D
LN COMP SWITCH 900
LN COMP SWITCH 900
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero | UK-tunniste |
|---|---|---|---|---|---|
| 4058075106192 | 7016207 | 4125331 | 3206968 | 941000340 | 405892910 |
