DOWNLIGHT UNIVERSAL DALI

DL UNIV DA D300 V 22W ML 83040 WT

GTIN: 4099854541377 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu
Fast Light Calculation Tool
Nopea valosuunnittelu projektiisi

TUOTETIEDOT

Tuote-edut
  • Ratkaisu vaivattomaan saneeraukseen: yleissovitus olemassa oleviin kattorei'ityksiin
  • Erittäin monipuolinen valittavan värilämpötilan ja tehotasojen ansiosta (Multi Color - Multi Lumen)
  • Mukana ulkoinen DALI-2-ohjain, jolla voi säätää valovirran asetusta laitteen DIP-kytkimen avulla
  • Energiansäästöt jopa 140 lm/W:n valotehokkuuden ansiosta
  • Erittäin tasainen valon jakautuminen
  • Saatavilla myös muita malleja, joissa on päälle/pois-toiminto ja tunnistin.
Käyttökohteet
  • Korvaa uppoasennettavat valaisimet loistelampuilla
  • Vastaanottoalueet, aulat, käytävät, yhteiset tilat
Tuoteominaisuudet
  • Multi Color -toiminto: 3000 K ja 4000 K
  • Multi Lumen -toiminto: 2-portainen teho valittavissa
  • Monikokoaukko: säädettävät kiinnitysjouset kattorei’ille, joiden koko on 65 mm–260 mm
  • Saatavilla kahdessa koossa: halkaisijaltaan 200 mm ja 300 mm
  • Korkea värintoiston tasaisuus: < 4 SDCM
  • Kotelointiluokka: IP44 (huoneen puolelta)
  • Sopii johdotuksen läpivientiin
  • Elinikä (L80/B10): jopa 50 000 h (+25 °C)
Tekniset varusteet
  • Lisäsuojarenkaat erikseen saatavana pyöreänä ja eri väreinä
  • Turvaköysi valaisimelle sisältyy toimitukseen
Turvallisuustiedot
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Varoitus, sähköiskun vaara.
  • Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
SÄHKÖTEKNISET TIEDOT
Nimellisteho 22 W / 15 W
Nimellisjännite 220…240 V
Verkkotaajuus 0/50/60 Hz
Nimellisvirta 98 mA
Käynnistysvirtapiikki 39.2 A
Käynnistysvirran aika Th50 7.44 µs
Valaisimien enimmäislukumäärä per B16 19
Valaisimien enimmäismäärä per 10 A (C-tyyppi) 15
Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 24
Tehokerroin (cos φ) 0,9
Harmoninen kokonaissärö (THD) < 15 %
Iskunkestävyysluokka II
Toimintatapa External LED driver -virtalähde
Fotometriset tiedot
Valovirta 3000 lm / 2850 lm / 2100 lm / 2020 lm
Valotehokkuus 135 lm/W / 130 lm/W / 140 lm/W
Värilämpötila 3000 K / 4000 K
Sisältävän valonlähteen referenssi värilämpötila (Kelvin) 4000 K
Valon väri (EN 12464-1) Lämpimän valkoinen, Viileän valkoinen
Värintoistoindeksi (Ra-indeksi) > 80
Värilaadun tasaisuus (SDCM) < 4 sdcm
Matala välkyntä Kyllä
Välkyntä-arvo Pst LM <1
Stroboskooppi-ilmiön mitta-arvo SVM <0.4
Fotometrinen turvallisuusluokka (EN62778) RG0
Säteilykulma 110 °
Adjustable attributes
Nimellisteho Värilämpötila Valovirta Valotehokkuus
22 W 3000 K 2850 lm 130 lm/W
22 W 4000 K 3000 lm 135 lm/W
15 W 3000 K 2020 lm 135 lm/W
15 W 4000 K 2100 lm 140 lm/W
MITAT JA PAINO
Halkaisija 290,00 mm
Korkeus 22,00 mm
Tuotteen paino 835,00 g
MATERIAALIT & VÄRIT
Tuotteen väri Valkoinen
Rungon väri Valkoinen
RAL-värikoodi RAL 9003
Rungon materiaali Polycarbonate (PC)
Hehkulankatesti (IEC 60695-2-12) 650 °C
Elohopean määrä 0.0 mg
KÄYTTÖ & KIINNITYS
Käyttöympäristön lämpötila-alue -20…+40 °C
Varastointilämpötila -20…+80 °C
Kytkentätapa Jousiliitin
Kotelointiluokka IP44/IP20
IK-luokka (iskunkestävyys) [PIM] IK03
Himmennettävä Kyllä
Type of dimming [GMS] DALI
IoT ready DALI-tietotyyppien PART 251, 252, 253 tuki 1)
Kiinnitystapa Upotettu
Asennuspaikka Kattoon
Käyttöympäristö Sisäkäyttöön
Uppoasennusreiän halkaisija 65…260 mm
Uppoasennussyvyys 22,0 mm
Suunnattava Ei
Mukana valonlähde Kyllä
Vaihdettava valonlähde Ei
1) Esineiden internet. Tukee tiedonsiirtoa yhdyskäytävän kautta pilvipohjaisiin valvonta-alustoihin, kuten LEDVANCE VIVARES Cloudiin.
Käyttöikä
Käyttöikä L70/B50 @ 25 °C 100000 h 1)
Käyttöikä L80/B10 @ 25 °C 50000 h 1)
Käyttöikä L90/B10 @ 25 °C 40000 h
Kytkentäkertojen määrä 25000
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
Toisiovirta 500mA / 350 mA
Liitäntälaite - toisiorippelivirta < 10 %
Liitäntälaite - pituus 105.00 mm
Liitäntälaite - leveys 45.00 mm
Liitäntälaite - korkeus 25.00 mm
Suositeltu liitäntälaite DR DALI-P-30 220-240 700
TURVAVALAISTUS
Turvavalaisimen testaustapa Ei ole
SERTIFIKAATIT JA STANDARDIT
Standardit CE, ENEC, UKCA, EAC
D-merkintä, rajoitettu pintalämpötila Ei
Pallonkestävä Ei
Led-moduuli vaihdettavissa Ei vaihdettavissa
MUUT LISÄTIEDOT
Lisätty toiminto MULTI SELECT, VIVARES
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1), Tripnehyl Phosphate (115-86-6)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854541377 Yksikköpakkaus
1		 305 mm x 295 mm x 60 mm 1004.00 g 5.40 dm³
4099854541384 Kuljetuslaatikko
8		 509 mm x 321 mm x 322 mm 8866.00 g 52.61 dm³
Käyttöohje / turvallisuusohjeet
G11249993 DOWNLIGHT UNIVERSAL
PDF (4.06 MB)
Lakitiedot
Informationstext 18 Abs 4 ElektroG
PDF (435.15 KB)
Lakitiedot
Safety Insert G11207793
PDF (332.93 KB)
Lakitiedot
G11252354 Light source insert
PDF (2.27 MB)
Lakitiedot
Legal insert DL UNIV
PDF (888.44 KB)
Vaatimustenmukaisuusvakuutukset
CE declaration DL UNIV
PDF (288.75 KB)
EU Data Act
DALI LED Driver and Luminaires
PDF (469.42 KB)

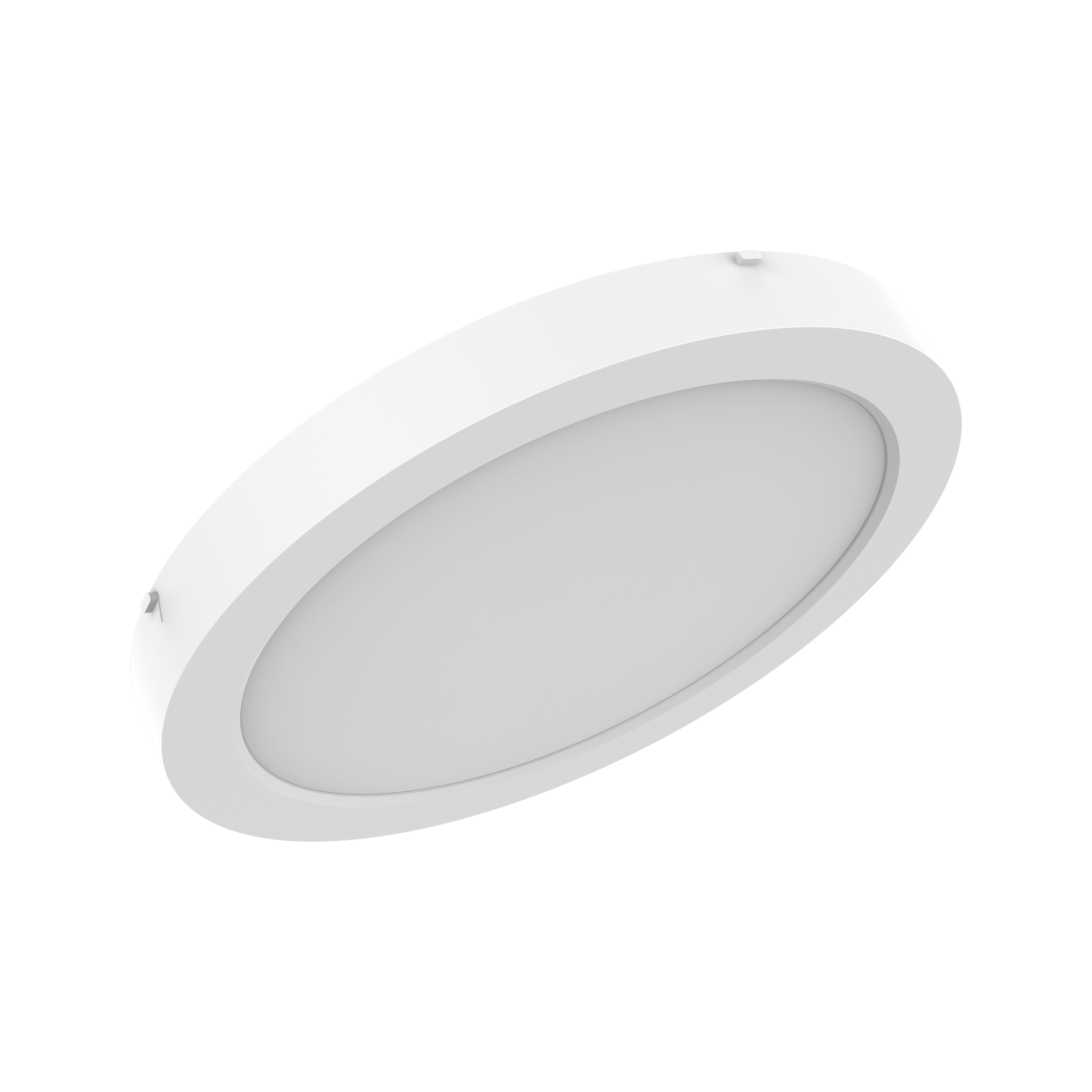

Tuotekuva: valkoinen tausta, diagonaali
DL UNIV V ML 83040 WT
JPG (1.24 MB)

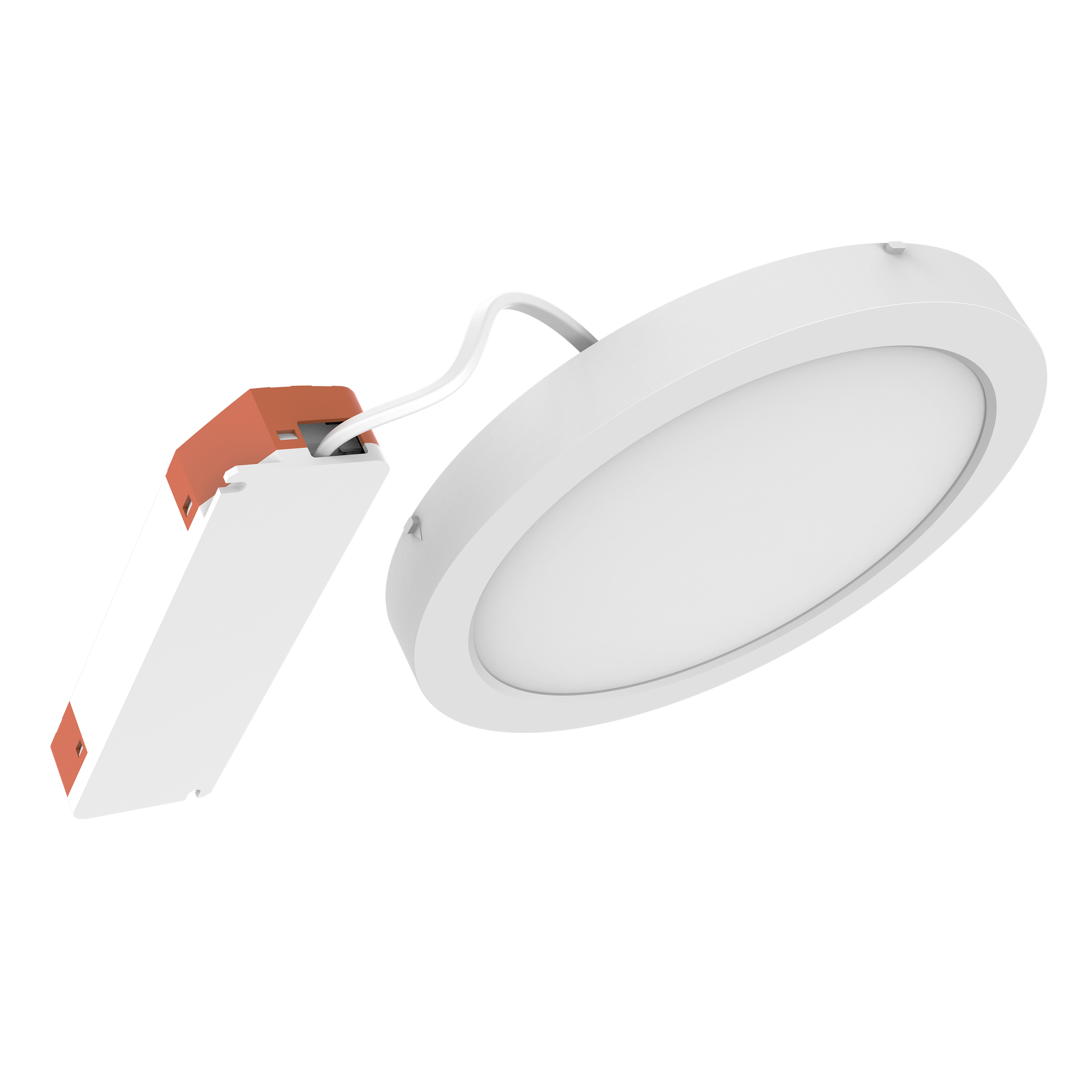

Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
DL UNIV DA V ML 83040 WT
JPG (1.23 MB)

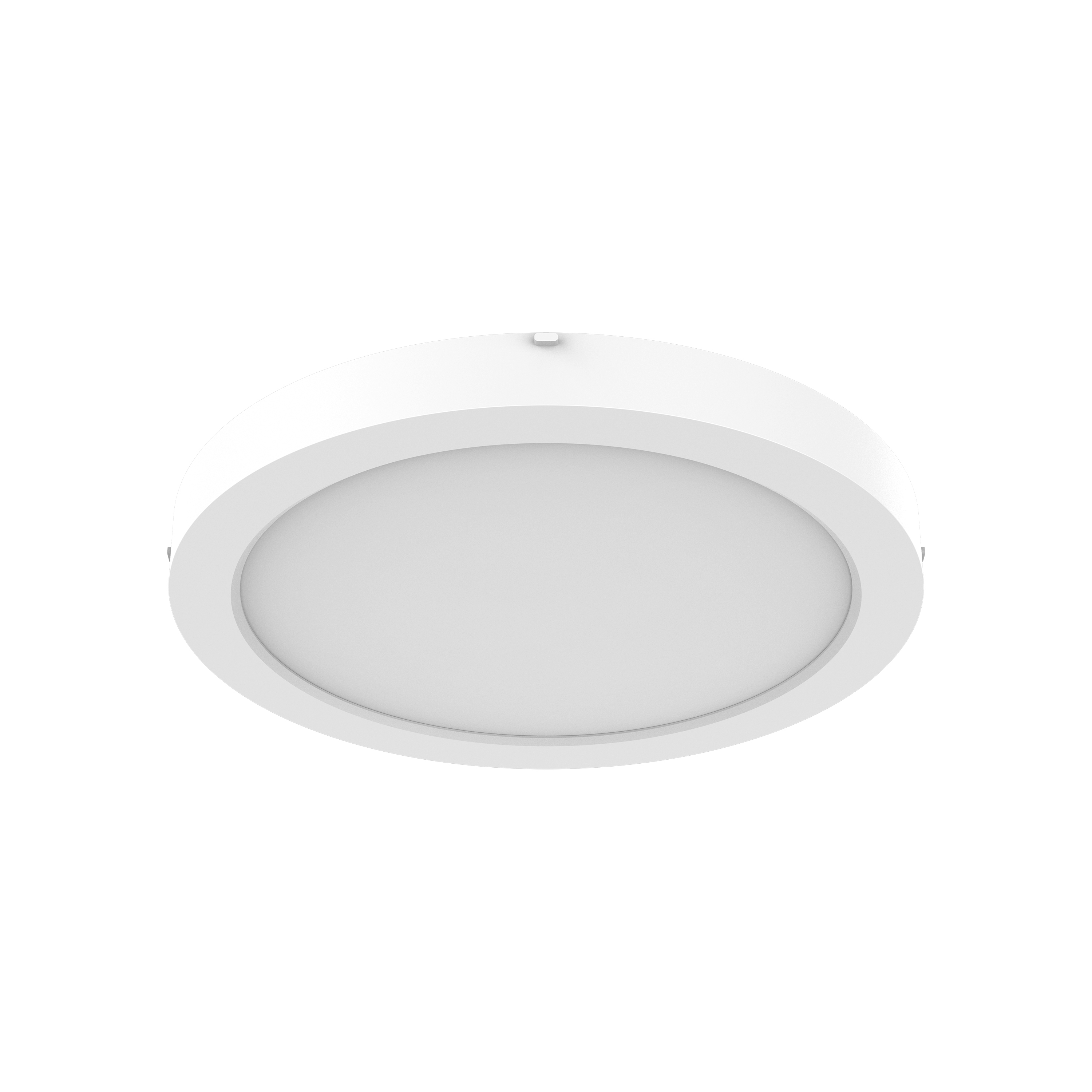

Tuotekuva: valkoinen tausta, vaakasuora
DL UNIV V ML 83040 WT
JPG (1.45 MB)

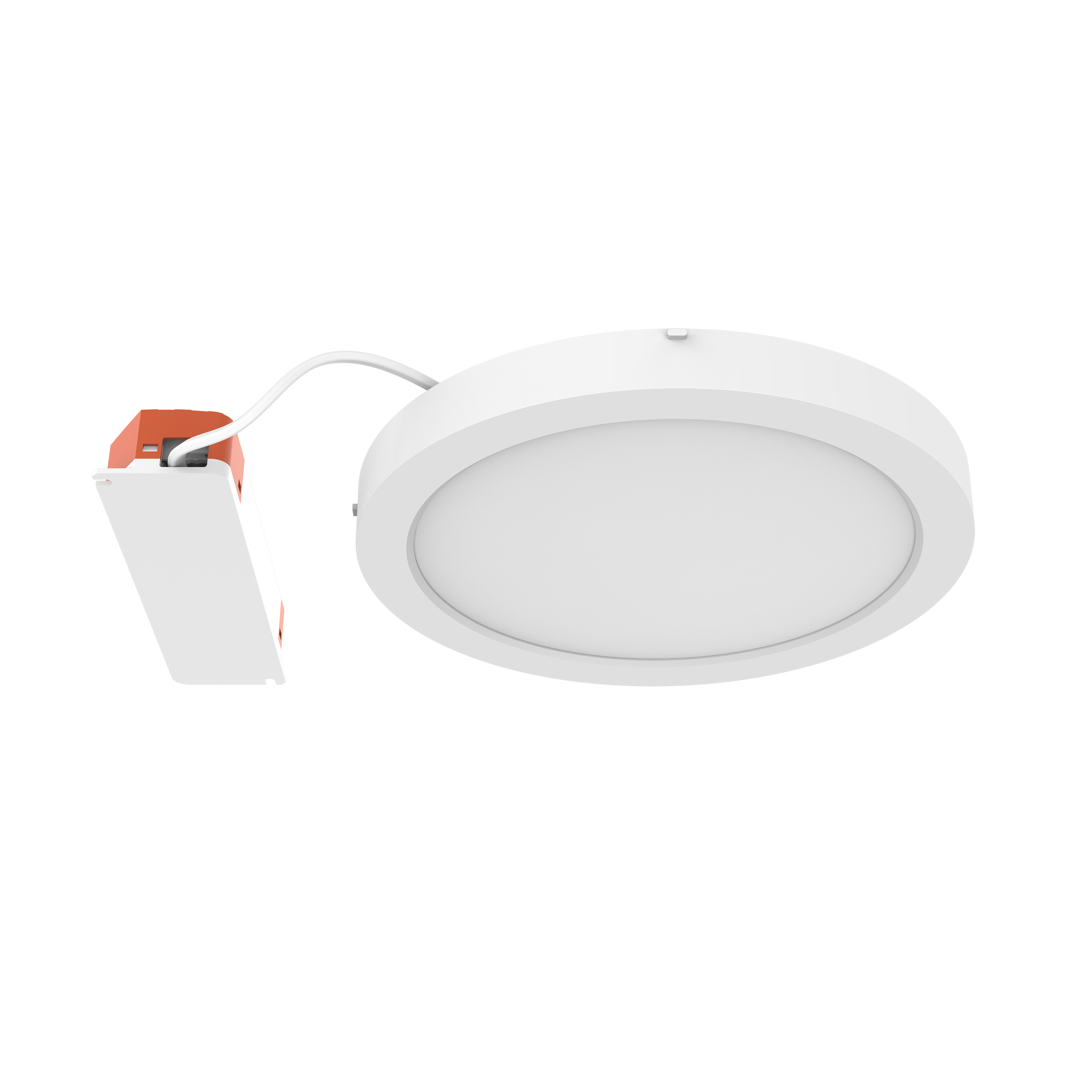

Tuotekuva: valkoinen tausta, vaaka, vaihtoehtoinen kuva
DL UNIV DA V ML 83040 WT
JPG (1.26 MB)

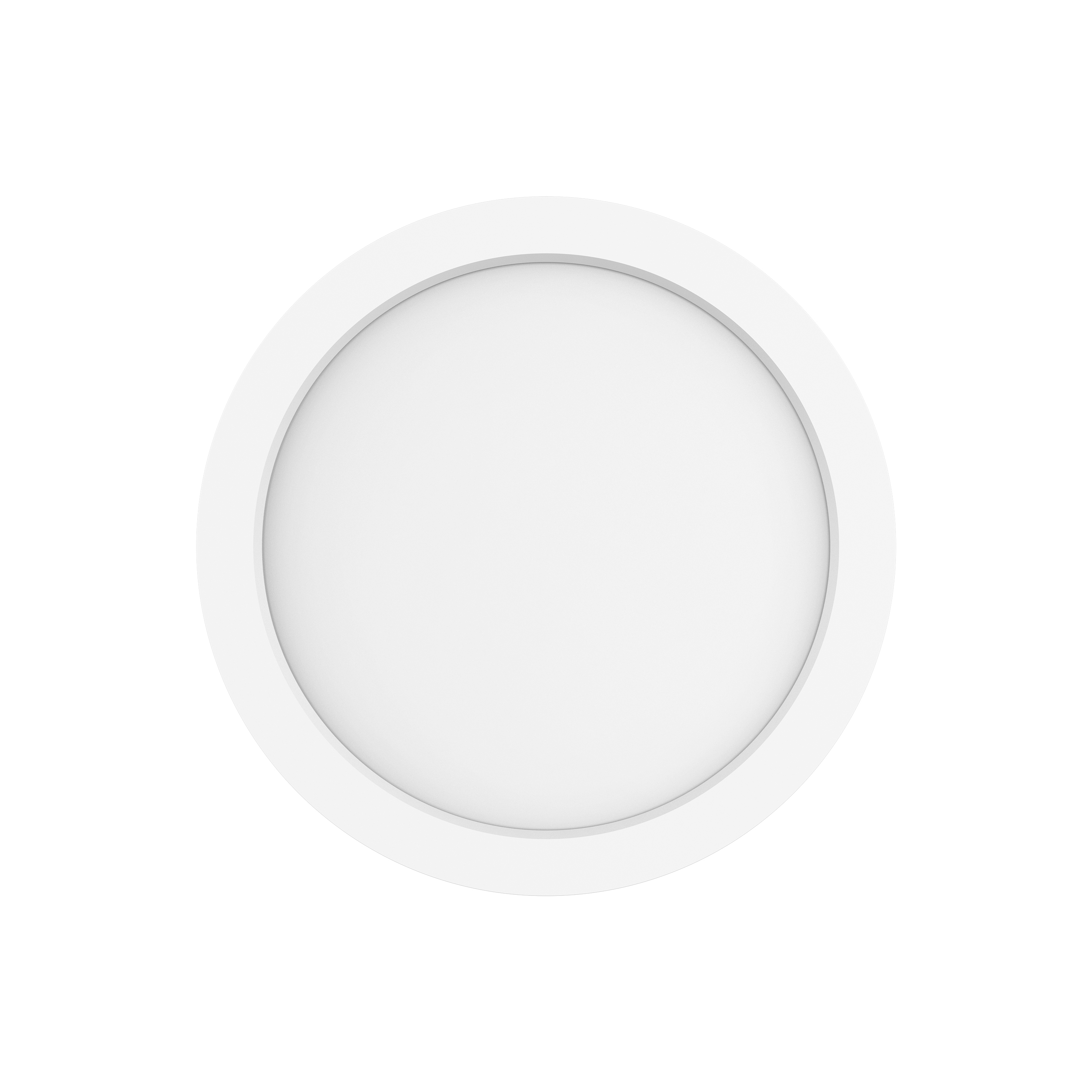

Tuotekuva: valkoinen tausta, pystyasennossa
DL UNIV V ML 83040 WT
JPG (1.24 MB)

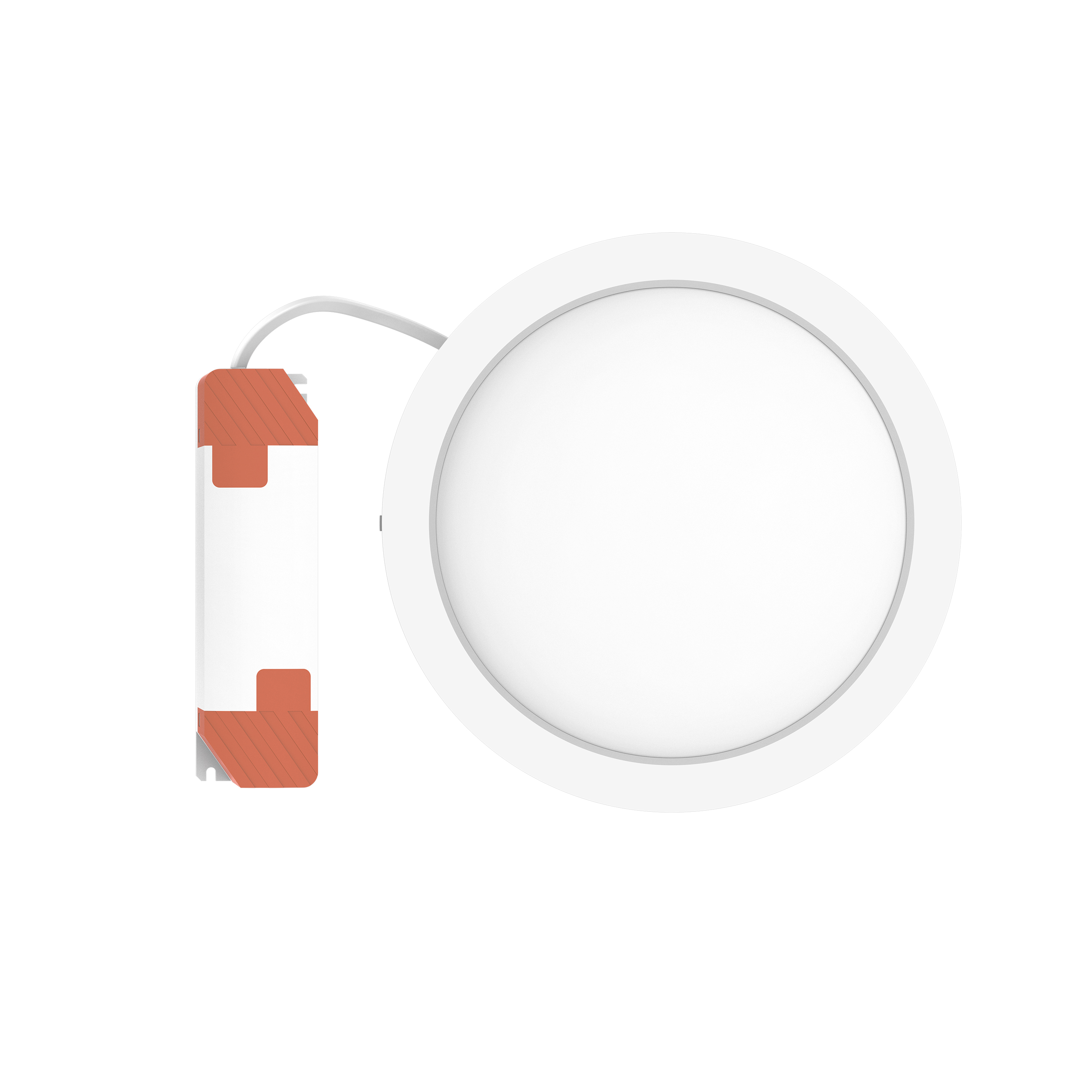

Tuotekuva: valkoinen tausta, pystysuora, vaihtoehtoinen kuva
