DOWNLIGHT UNIVERSAL SENSOR
DL UNIV SN D300 V 23W ML 83040 WT
GTIN: 4099854541438
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Ratkaisu vaivattomaan saneeraukseen: yleissovitus olemassa oleviin kattorei'ityksiin
- Erittäin monipuolinen valittavan värilämpötilan ja tehotasojen ansiosta (Multi Color - Multi Lumen)
- Helppo asennus integroitujen ajureiden ansiosta
- Korkea energiansäästö 145 lm/W:n valotehokkuuden ansiosta
- Erittäin tasainen valon jakautuminen
- Saatavilla lisää vaihtoehtoja päälle/pois-toiminnolla ja DALI-2-ohjaimella
Käyttökohteet
- Korvaa uppoasennettavat valaisimet loistelampuilla
- Vastaanottoalueet, aulat, käytävät, yhteiset tilat
Tuoteominaisuudet
- Läsnäolo- ja hämärätunnistus (PIR)
- Multi Color -toiminto: 3000 K ja 4000 K
- Multi Lumen -toiminto: 2-portainen teho valittavissa
- Monikokoaukko: säädettävät kiinnitysjouset kattorei’ille, joiden koko on 65 mm–260 mm
- Saatavilla kahdessa koossa: halkaisijaltaan 200 mm ja 300 mm
- Korkea värintoiston tasaisuus: < 4 SDCM
- Kotelointiluokka: IP44 (huoneen puolelta)
- Sopii johdotuksen läpivientiin
- Elinikä (L80/B10): jopa 50 000 h (+25 °C)
Tekniset varusteet
- Lisäsuojarenkaat erikseen saatavana pyöreänä ja eri väreinä
- Turvaköysi valaisimelle sisältyy toimitukseen
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
- Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 23 W / 11 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 105 mA |
| Käynnistysvirtapiikki | 10,4 A |
| Käynnistysvirran aika Th50 | 82 µs |
| Valaisimien enimmäislukumäärä per B16 | 72 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 57 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 92 |
| Tehokerroin (cos φ) | 0,9 |
| Harmoninen kokonaissärö (THD) | < 50 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | Kiinteä LED-virtalähde |
Fotometriset tiedot
| Valovirta | 3200 lm / 3100 lm / 1600 lm / 1550 lm |
| Valotehokkuus | 140 lm/W / 135 lm/W / 145 lm/W |
| Värilämpötila | 3000 K / 4000 K |
| Sisältävän valonlähteen referenssi värilämpötila (Kelvin) | 4000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen, Viileän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | < 4 sdcm |
| Matala välkyntä | Kyllä |
| Välkyntä-arvo Pst LM | <1 |
| Stroboskooppi-ilmiön mitta-arvo SVM | <0.4 |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Säteilykulma | 110 ° |
Adjustable attributes
| Nimellisteho | Värilämpötila | Valovirta | Valotehokkuus |
|---|---|---|---|
| 23 W | 3000 K | 3100 lm | 135 lm/W |
| 23 W | 4000 K | 3200 lm | 140 lm/W |
| 11 W | 3000 K | 1550 lm | 140 lm/W |
| 11 W | 4000 K | 1600 lm | 145 lm/W |
MITAT JA PAINO
| Halkaisija | 300,00 mm |
| Korkeus | 22,00 mm |
| Tuotteen paino | 725,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| RAL-värikoodi | RAL 9003 |
| Rungon materiaali | Polycarbonate (PC) |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Varastointilämpötila | -20…+80 °C |
| Kytkentätapa | Jousiliitin |
| Kotelointiluokka | IP44/IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK03 |
| Himmennettävä | Ei |
| Kiinnitystapa | Pinta/upotettu |
| Asennuspaikka | Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Uppoasennusreiän halkaisija | 65…260 mm |
| Uppoasennussyvyys | 22,0 mm |
| Suunnattava | Ei |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 100000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 50000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 40000 h |
| Kytkentäkertojen määrä | 25000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 165mA / 82 mA |
| Liitäntälaite - toisiorippelivirta | < 10 % |
TUNNISTIN
| Tunnistintyyppi | Liike, Valo |
| Tunnistintekniikka | Passiivinen infrapuna/hämärätunnistin |
| Tunnistimen havainnointikulma | 120 ° |
| Tunnistimen kytkentäaika | 5 s…3 min |
| Liiketunnistimen havainnointialue | 3…6 m |
| Hämärätunnistimen kynnysarvo | 10…40 lx |
TURVAVALAISTUS
| Turvavalaisimen testaustapa | Ei ole |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, ENEC, UKCA, EAC |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
| Led-moduuli vaihdettavissa | Ei vaihdettavissa |
MUUT LISÄTIEDOT
| Tuotehuomautus | Saatavilla heinäkuusta 2025 |
| Lisätty toiminto | MULTI SELECT |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1), Tripnehyl Phosphate (115-86-6) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4099854541438 | Yksikköpakkaus 1 |
315 mm x 305 mm x 60 mm | 900.00 g | 5.76 dm³ |
| 4099854541445 | Kuljetuslaatikko 7 |
447 mm x 330 mm x 330 mm | 7103.00 g | 48.68 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
DL UNIV SN RING D300 BN | 4099854559518 |
|
DL UNIV SN RING D300 BK | 4099854559495 |
Käyttöohje / turvallisuusohjeet
G11249993 DOWNLIGHT UNIVERSAL
G11249993 DOWNLIGHT UNIVERSAL
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Lakitiedot
Safety Insert G11207793
Safety Insert G11207793
Lakitiedot
G11252354 Light source insert
G11252354 Light source insert
Lakitiedot
Legal insert DL UNIV
Legal insert DL UNIV
Vaatimustenmukaisuusvakuutukset
CE declaration DL UNIV
CE declaration DL UNIV

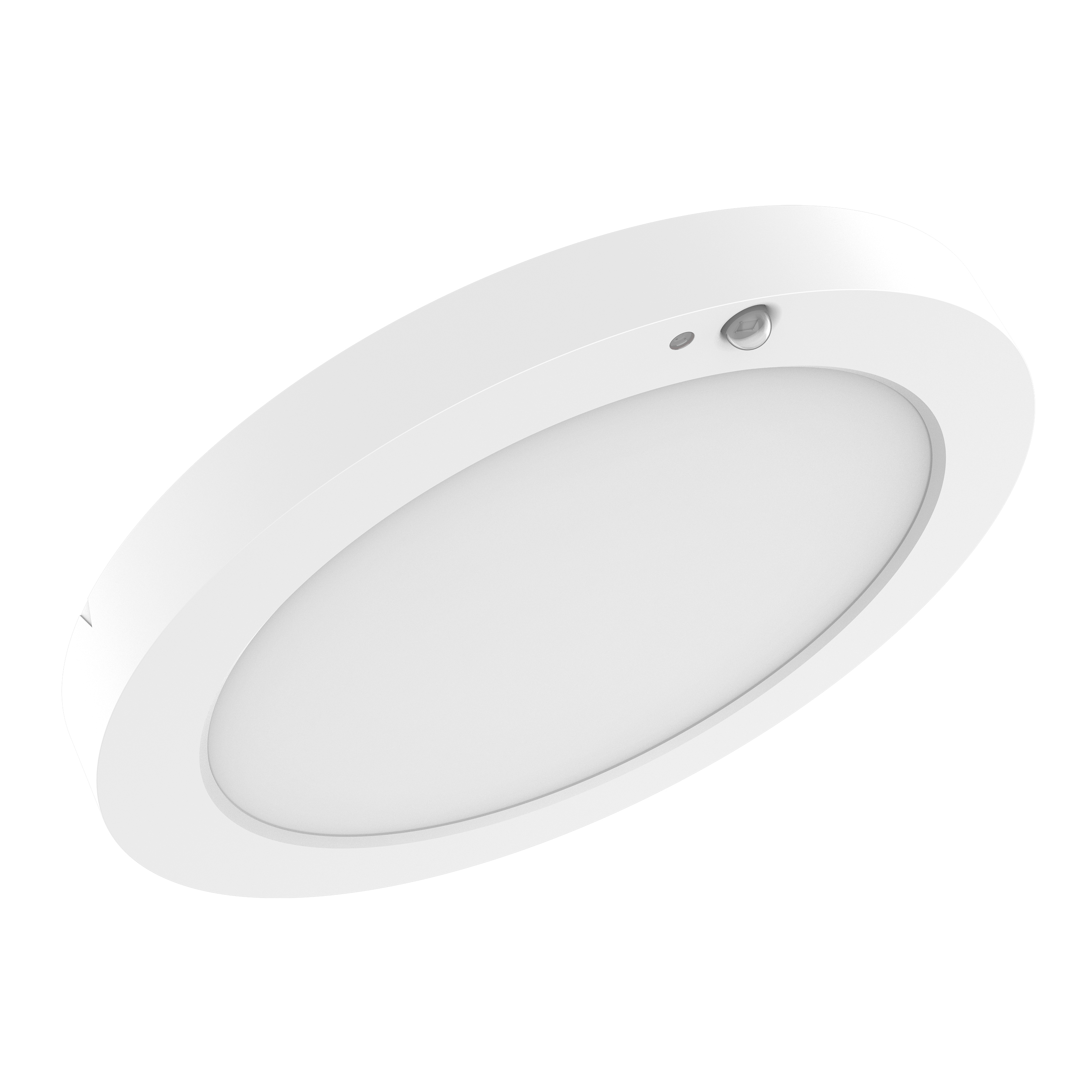

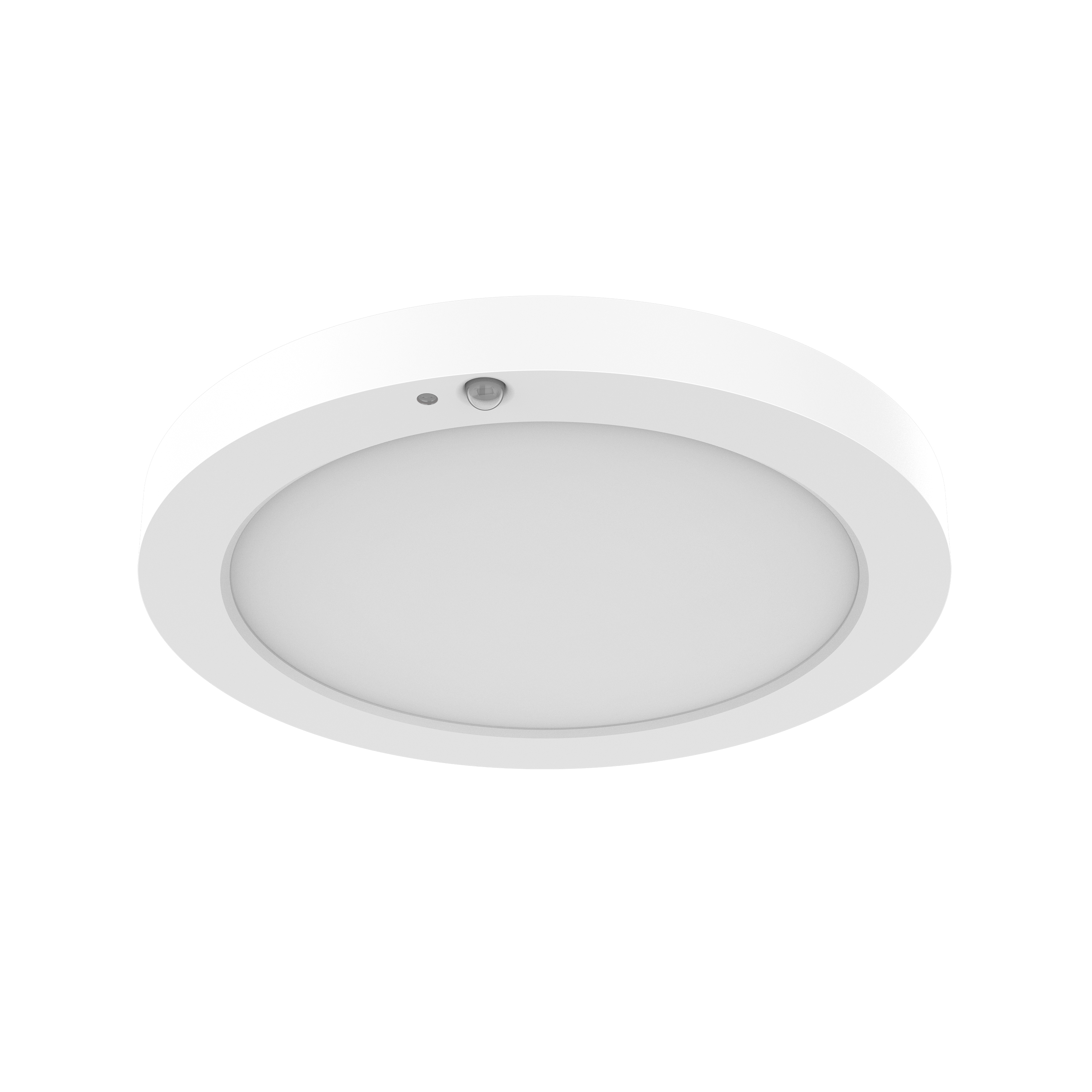

Tuotekuva: valkoinen tausta, diagonaali
DL UNIV SN V ML 83040 WT
DL UNIV SN V ML 83040 WT

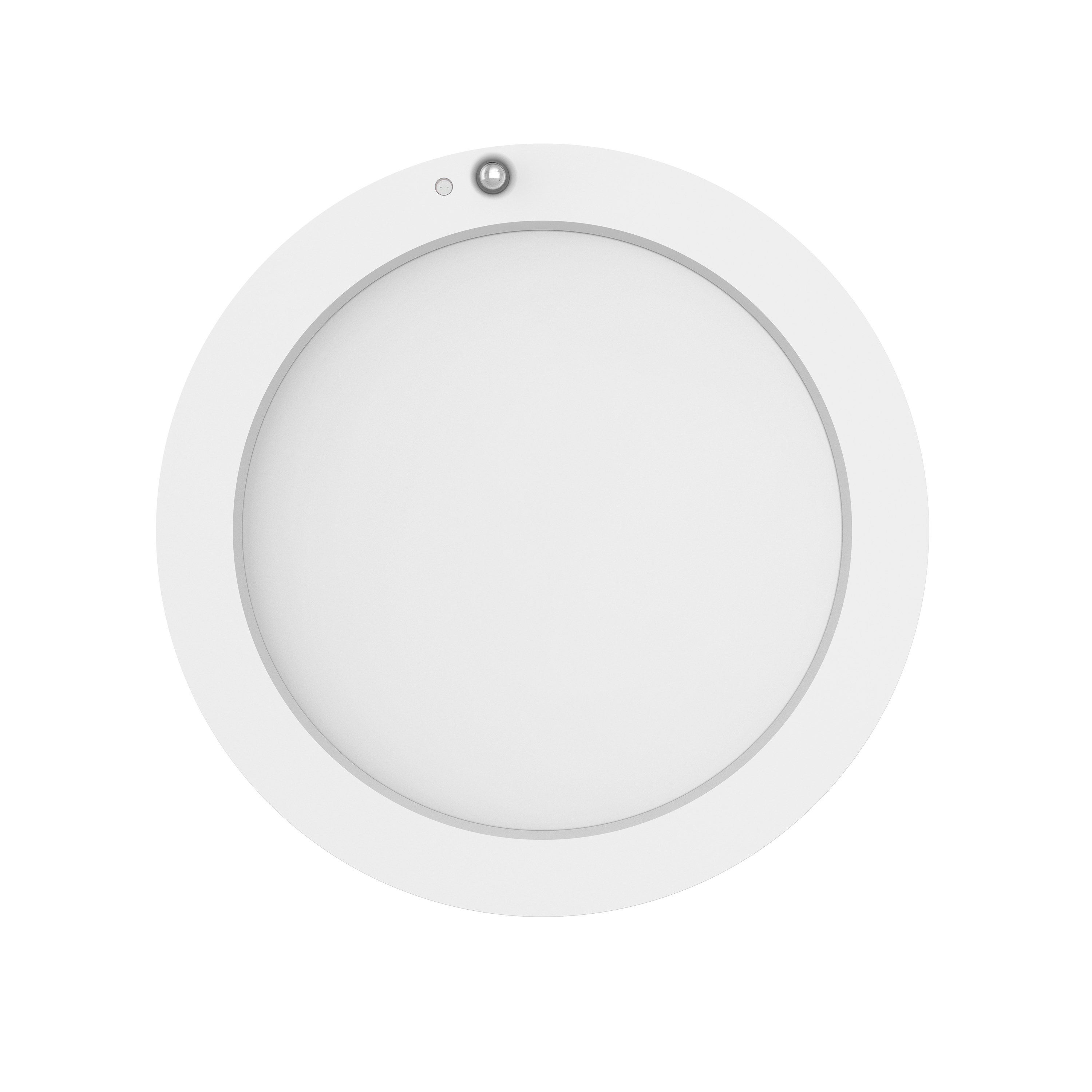

Tuotekuva: valkoinen tausta, vaakasuora
DL UNIV SN V ML 83040 WT
DL UNIV SN V ML 83040 WT
Tuotekuva: valkoinen tausta, pystyasennossa
DL UNIV SN V ML 83040 WT
DL UNIV SN V ML 83040 WT

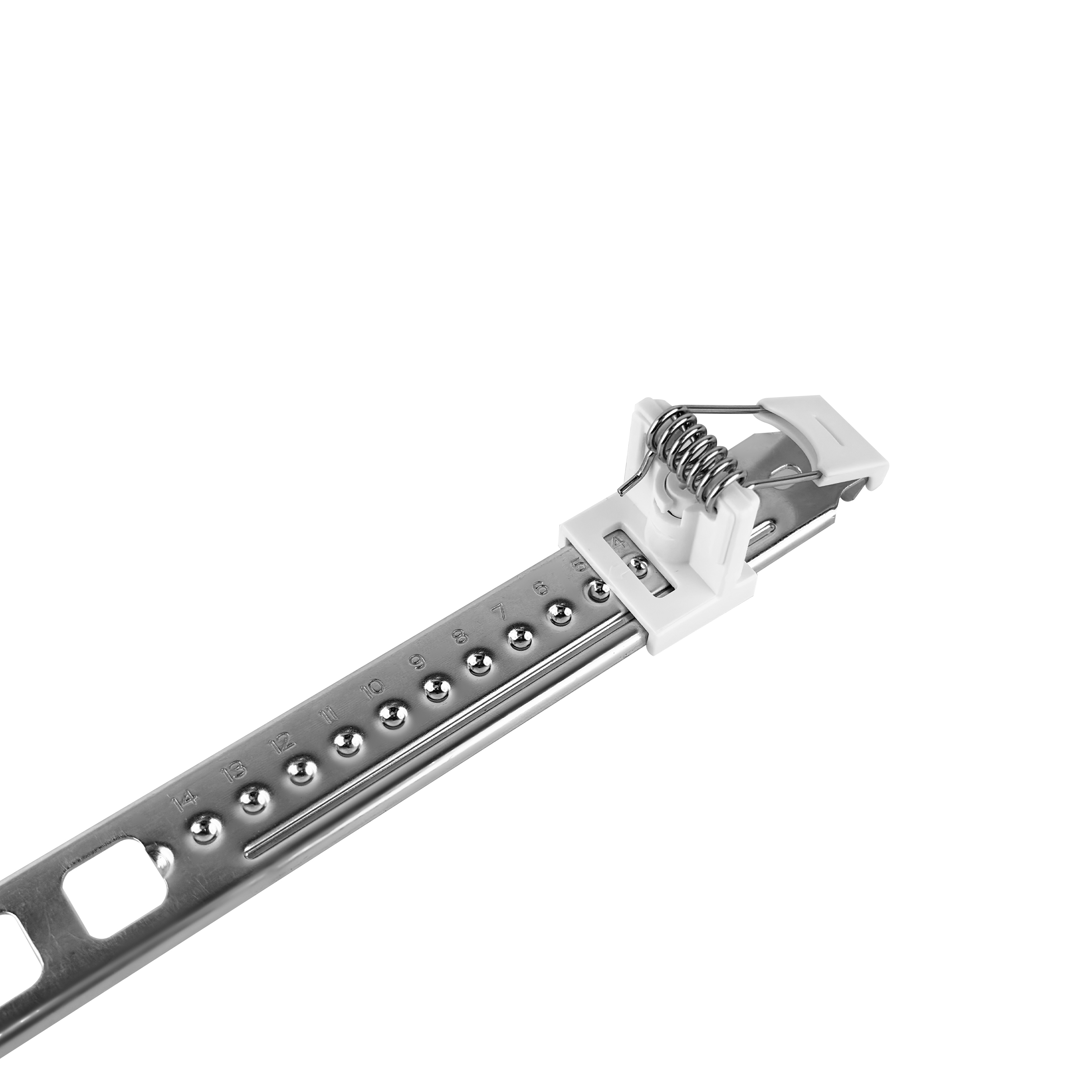

Tuotekuva: valkoinen tausta, lisävaruste, vaihtoehtoinen kuva
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

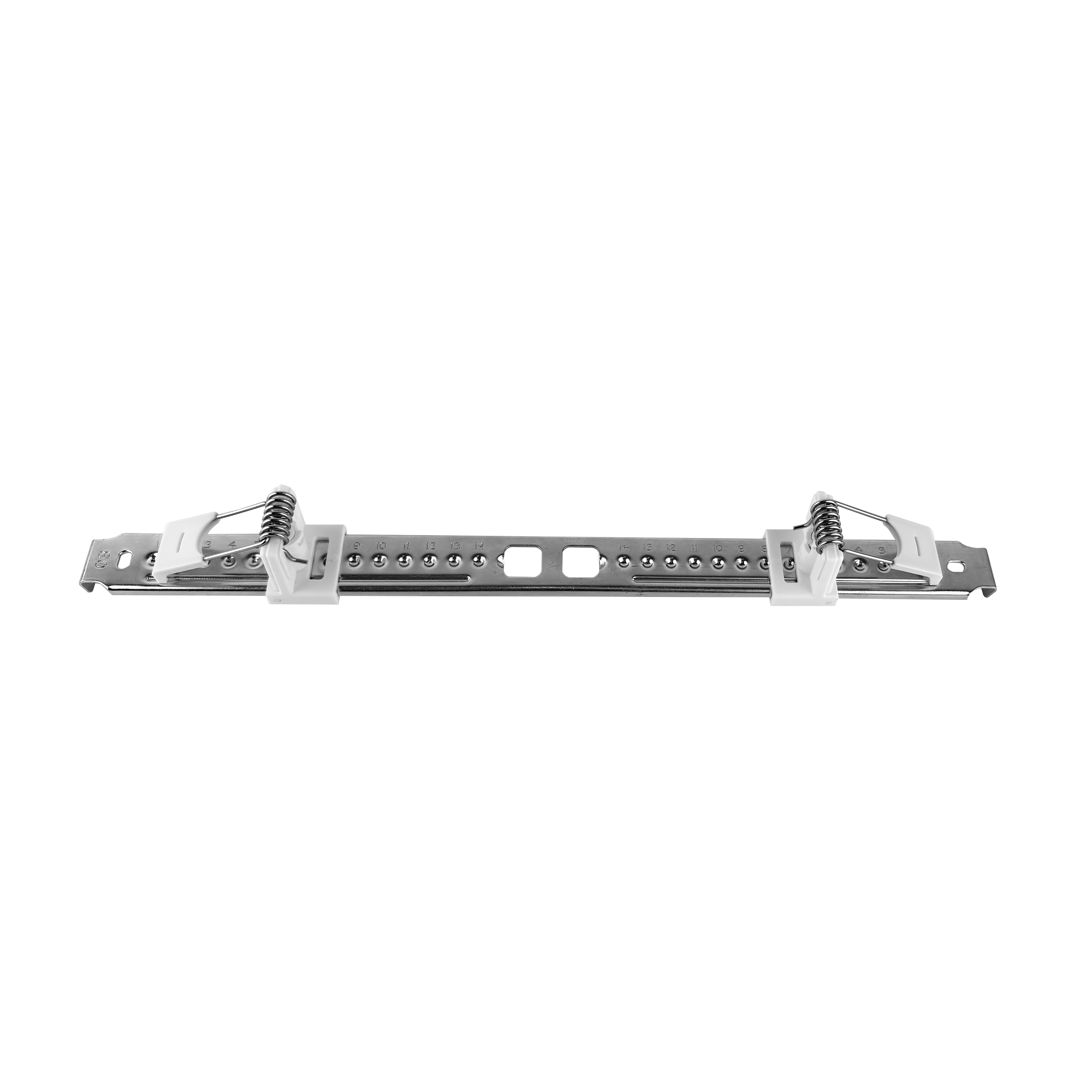

Tuotekuva: valkoinen tausta, lisävaruste, vaihtoehtoinen kuva
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT

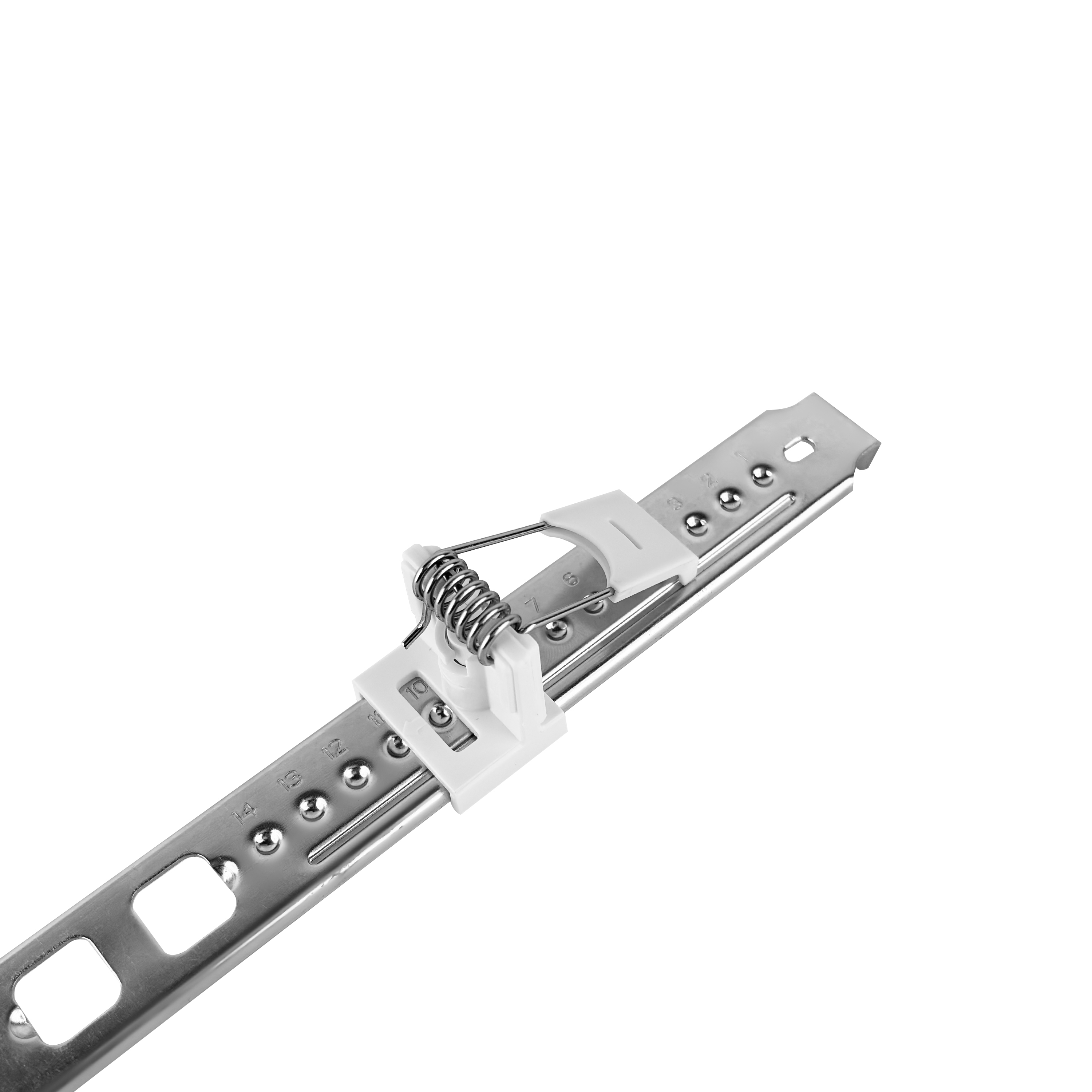

Tuotekuva: valkoinen tausta, lisävaruste, vaihtoehtoinen kuva
DL UNIV V ML 83040 WT
DL UNIV V ML 83040 WT
Tuotelinjapiirros kirjaimilla
DL UNIV SN D300 V 23W ML 83040 WT
DL UNIV SN D300 V 23W ML 83040 WT
Tuotelinjapiirros numeroilla
DL UNIV SN D300 V 23W ML 83040 WT
DL UNIV SN D300 V 23W ML 83040 WT
Tuotelinjapiirros - tekninen
DL UNIV SN D300 V 23W ML 83040 WT
DL UNIV SN D300 V 23W ML 83040 WT

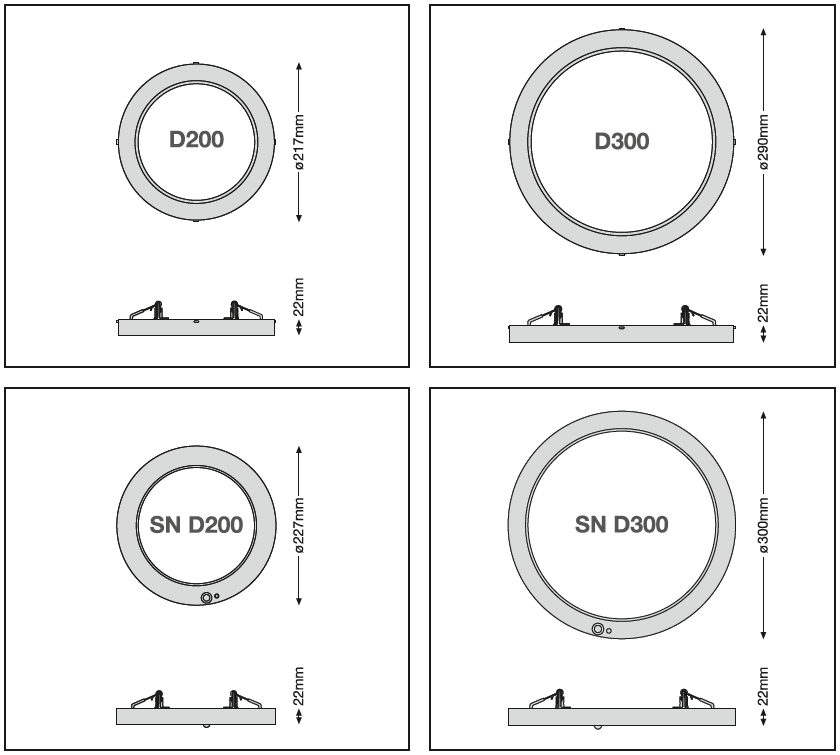

Katalogin tiedot 1
CIA1 DL UNIV
CIA1 DL UNIV

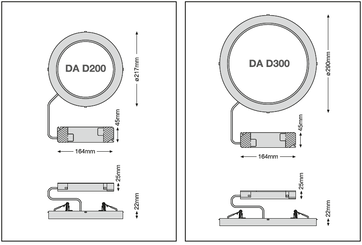

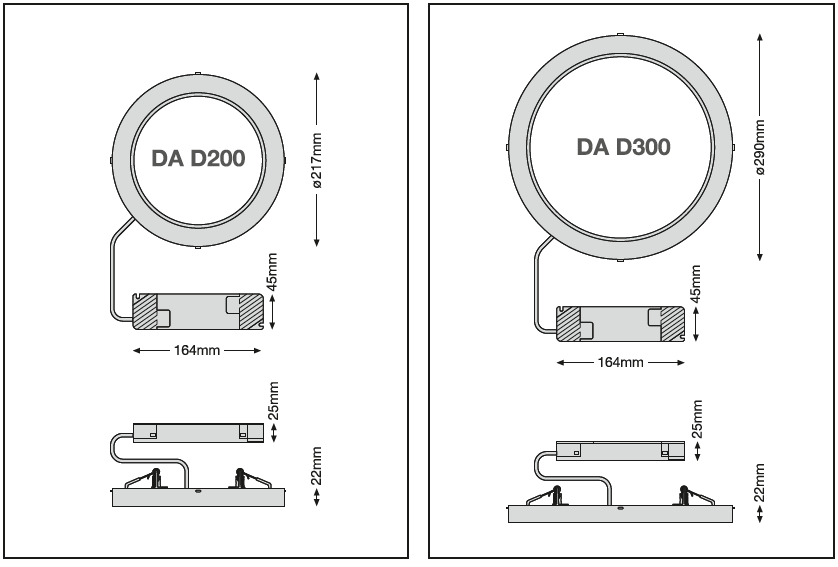

Katalogin tiedot 2
CIA2 DL UNIV
CIA2 DL UNIV

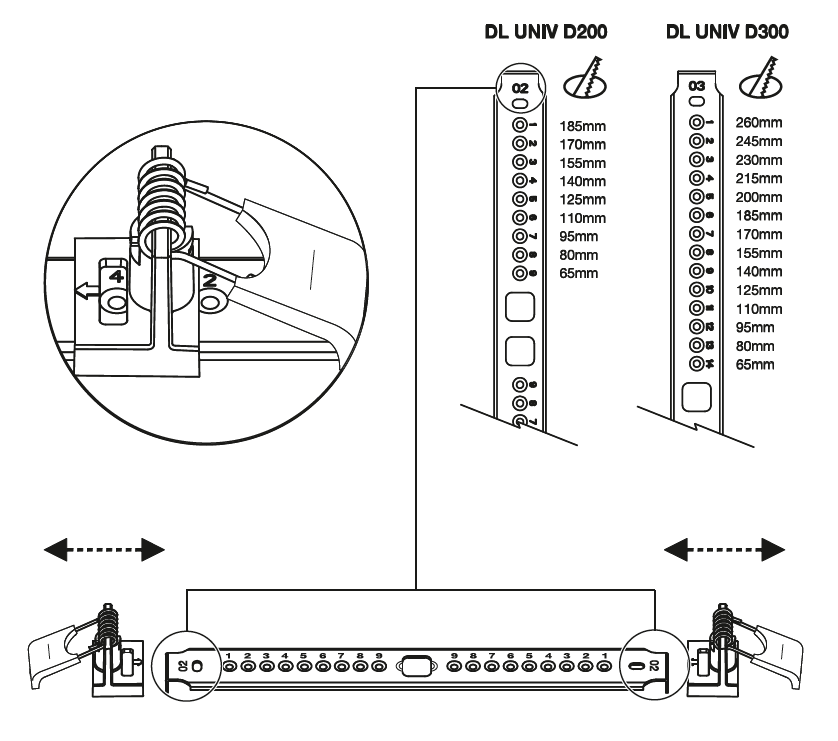

Katalogin tiedot 3
CIA3 DL UNIV
CIA3 DL UNIV
IES-tiedosto (IES)
DL UNIV SN D300 V 23W MS 830 WT LEDV
DL UNIV SN D300 V 23W MS 830 WT LEDV
IES-tiedosto (IES)
DL UNIV SN D300 V 23W MS 840 WT LEDV
DL UNIV SN D300 V 23W MS 840 WT LEDV
LDT-tiedosto (Eulumdat)
DL UNIV SN D300 V 23W MS 830 WT LEDV
DL UNIV SN D300 V 23W MS 830 WT LEDV
LDT-tiedosto (Eulumdat)
DL UNIV SN D300 V 23W MS 840 WT LEDV
DL UNIV SN D300 V 23W MS 840 WT LEDV
UGR-tiedosto (UGR-taulukko)
DL UNIV SN D300 V 23W MS 830 WT LEDV
DL UNIV SN D300 V 23W MS 830 WT LEDV
UGR-tiedosto (UGR-taulukko)
DL UNIV SN D300 V 23W MS 840 WT LEDV
DL UNIV SN D300 V 23W MS 840 WT LEDV
Valonjakokäyrä, tyyppi kartio
DL UNIV SN D300 V 23W MS 830 WT LEDV
DL UNIV SN D300 V 23W MS 830 WT LEDV
Valonjakokäyrä, tyyppi kartio
DL UNIV SN D300 V 23W MS 840 WT LEDV
DL UNIV SN D300 V 23W MS 840 WT LEDV
Valonjakokäyrä, tyyppi polar
DL UNIV SN D300 V 23W MS 830 WT LEDV
DL UNIV SN D300 V 23W MS 830 WT LEDV
Valonjakokäyrä, tyyppi polar
DL UNIV SN D300 V 23W MS 840 WT LEDV
DL UNIV SN D300 V 23W MS 840 WT LEDV
BIM Revit 3D
Downlight-Universal
Downlight-Universal
CAD STEP 3D
DL UNIV SN D300
DL UNIV SN D300
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero |
|---|---|---|---|---|
| 4099854541438 | 7478247 | 4161142 | 3240874 | 941471840 |
