DOWNLIGHT SLIM ALU GEN 1
DL SLIM ALU DN 205 22 W 4000 K WT
GTIN: 4058075064027
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Erittäin ohut kotelo
- Matala asennussyvyys
- Suuri valotehokkuus
- Energiansäästö jopa 60 % verrattuna valaisimiin, joissa on pienloistelamppu
- Hyvin yhdenmukainen valo
- Funktionaalinen muotoilu
- Ulkoinen liitäntälaite on helppo vaihtaa
- 5 vuoden takuu
Käyttökohteet
- Korvaa suoraan pienloistelampulla varustetut valaisimet
- Yleisvalaistus
- Julkiset alueet
- Porraskäytävät
- Käytävät
- Aulat
- Myymälät
Tuoteominaisuudet
- Valkoinen umpialumiinirunko
- Pieni näkyvä kehys
- Valonohjain kellastumattomasta PMMA:sta pitkään elinikään
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
- Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 22,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 190 mA |
| Käynnistysvirtapiikki | 11 A |
| Käynnistysvirran aika Th50 | 533 µs |
| Valaisimien enimmäislukumäärä per B16 | 11 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 11 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 18 |
| Tehokerroin (cos φ) | > 0,5 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | Elektroninen liitäntälaite |
Fotometriset tiedot
| Valovirta | 1920 lm |
| Valotehokkuus | 90 lm/W |
| Värilämpötila | 4000 K |
| Valon väri (EN 12464-1) | Viileän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | < 6 sdcm |
| Valovoima | - |
| Välkyntä-arvo Pst LM | - |
| Stroboskooppi-ilmiön mitta-arvo SVM | - |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Fotometrinen turvallisuusluokka (EN62471) | RG0 |
| Säteilykulma | 120 ° |
MITAT JA PAINO
| Halkaisija | 225,00 mm |
| Korkeus | 23,00 mm |
| Tuotteen paino | 350,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| Rungon materiaali | Aluminum |
| Kuvun/heijastimen materiaali | Polymetyylimetakrylaatti (PMMA, akryyli) |
| Valopinnan materiaali | PMMA, akryyli |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
| Elohopean määrä | 0.0 mg |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+40 °C |
| Varastointilämpötila | -30…+70 °C |
| Kytkentätapa | Jousiliiitin, 2-napainen |
| Kotelointiluokka | IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK03 |
| Himmennettävä | Ei |
| Kiinnitystapa | Upotettu |
| Asennuspaikka | Kattoon, Seinään |
| Käyttöympäristö | Sisäkäyttöön |
| Uppoasennusreiän halkaisija | 205 mm |
| Uppoasennussyvyys | 40 mm |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 30000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 15000 h |
| Kytkentäkertojen määrä | 50000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 360 mA |
| Liitäntälaite - toisiorippelivirta | ≤ 10 % |
| Liitäntälaite - pituus | 120 mm |
| Liitäntälaite - leveys | 42 mm |
| Liitäntälaite - korkeus | 28 mm |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
MUUT LISÄTIEDOT
| Valonlähteiden lukumäärä | Not relevant |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Additional info can be provided per individual request |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075064027 | Yksikköpakkaus 1 |
47 mm x 227 mm x 228 mm | 435.00 g | 2.43 dm³ |
| 4058075064034 | Kuljetuslaatikko 10 |
495 mm x 245 mm x 245 mm | 4766.00 g | 29.71 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
EM CONVERSION BOX | 4058075237025 |
Käyttöohje / turvallisuusohjeet
Downlight Slim Value
Downlight Slim Value
Pakkauksen tiedot
Legal Insert Downlight LED ALU+Comfort
Legal Insert Downlight LED ALU+Comfort
Lakitiedot
LSI DL SLIM ALU
LSI DL SLIM ALU
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity DOWNLIGHT SLIM ALU TÜV Rh
EU Declaration of Conformity DOWNLIGHT SLIM ALU TÜV Rh
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity DOWNLIGHT SLIM ALU LEDV
EU Declaration of Conformity DOWNLIGHT SLIM ALU LEDV
Tuotekuva: valkoinen tausta, diagonaali
DL SLIM VALUE DN205 22W
DL SLIM VALUE DN205 22W
Tuotekuva: valkoinen tausta, pystyasennossa
DL SLIM VALUE DN205 22W
DL SLIM VALUE DN205 22W
Tuotelinjapiirros kirjaimilla
DL SLIM VALUE DN205 22W
DL SLIM VALUE DN205 22W
Tuotelinjapiirros numeroilla
DL SLIM VALUE DN205 22W
DL SLIM VALUE DN205 22W

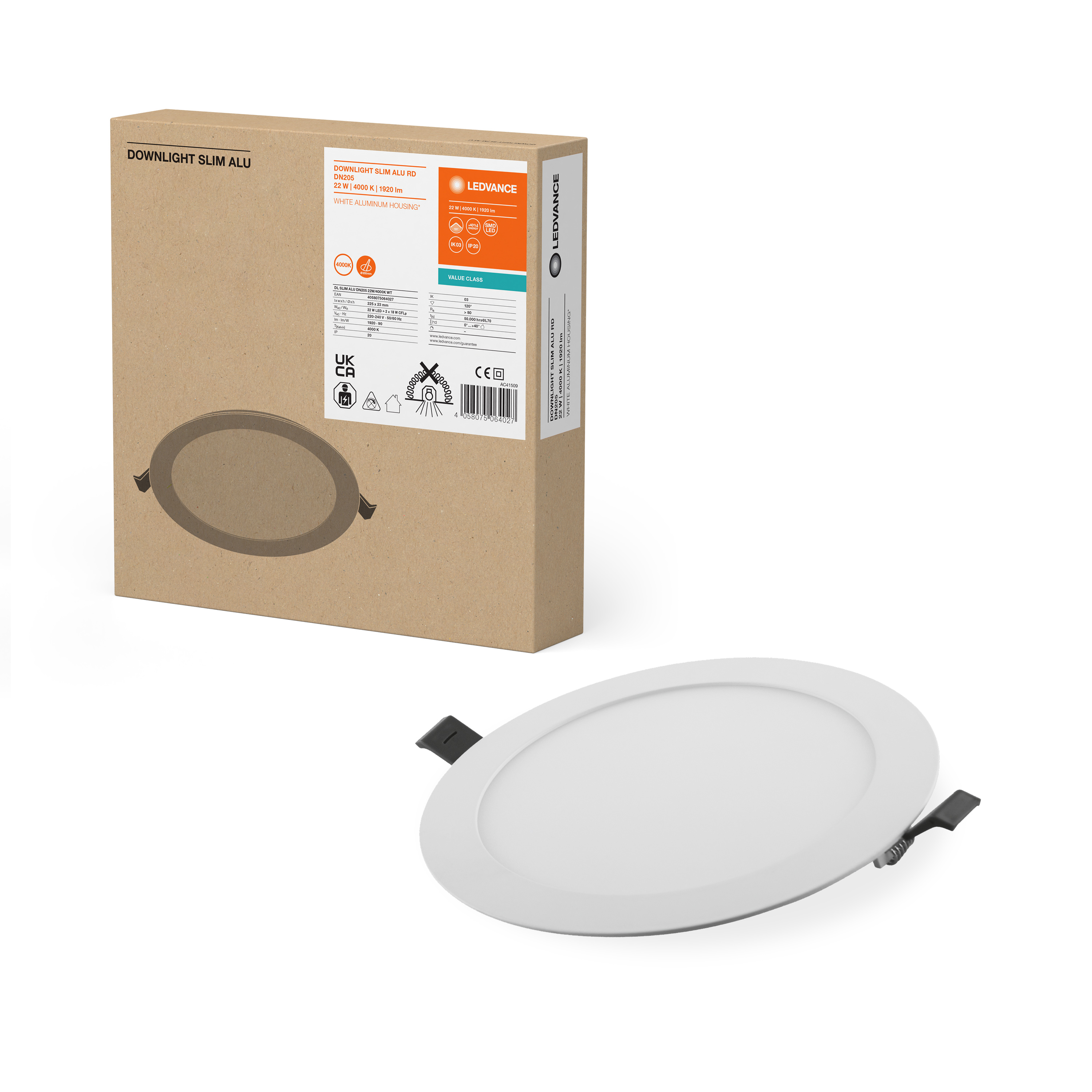

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
DL SLIM ALU DN205 22W 4000K WT
DL SLIM ALU DN205 22W 4000K WT

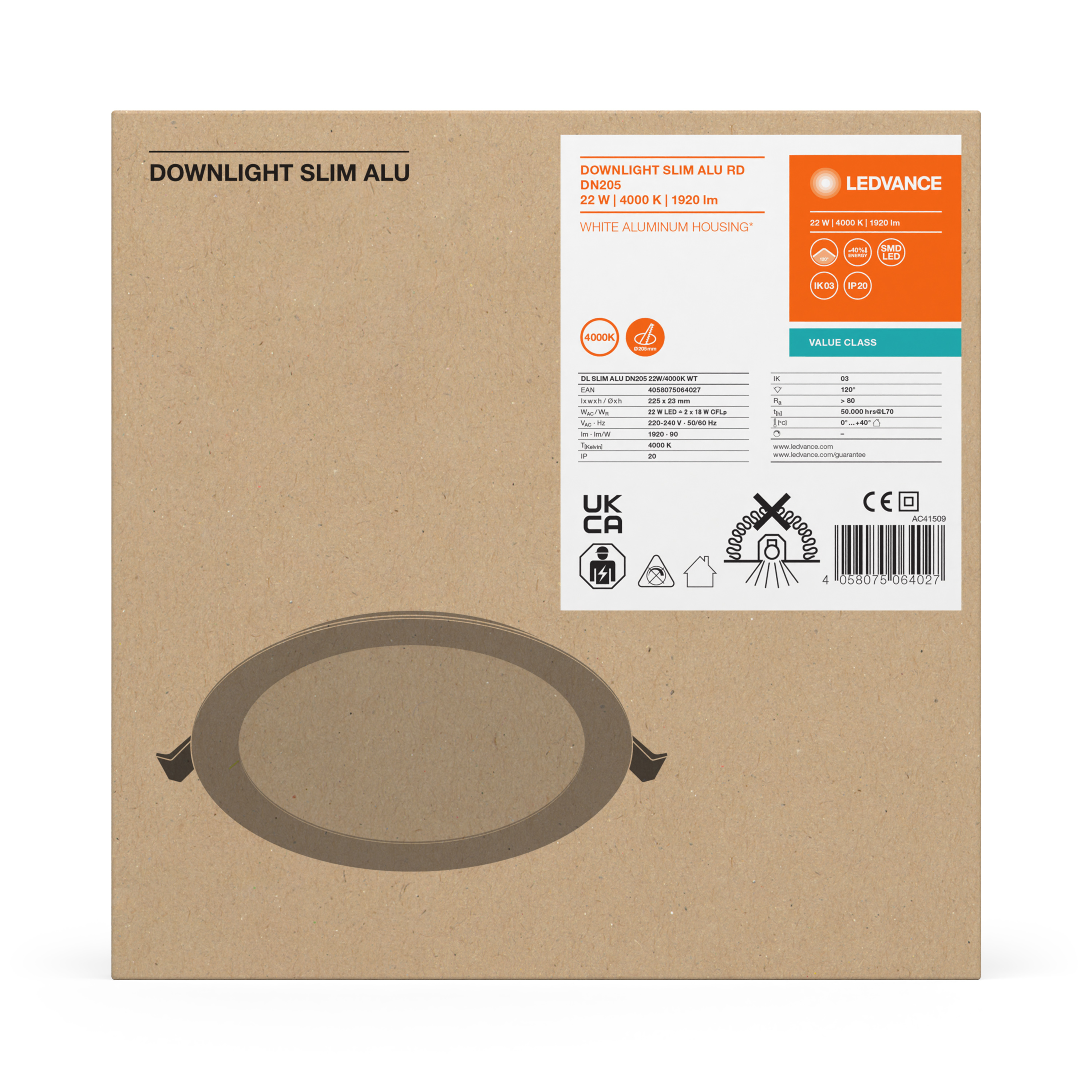

Pakkauskuva, edestä
DL SLIM ALU DN205 22W 4000K WT
DL SLIM ALU DN205 22W 4000K WT

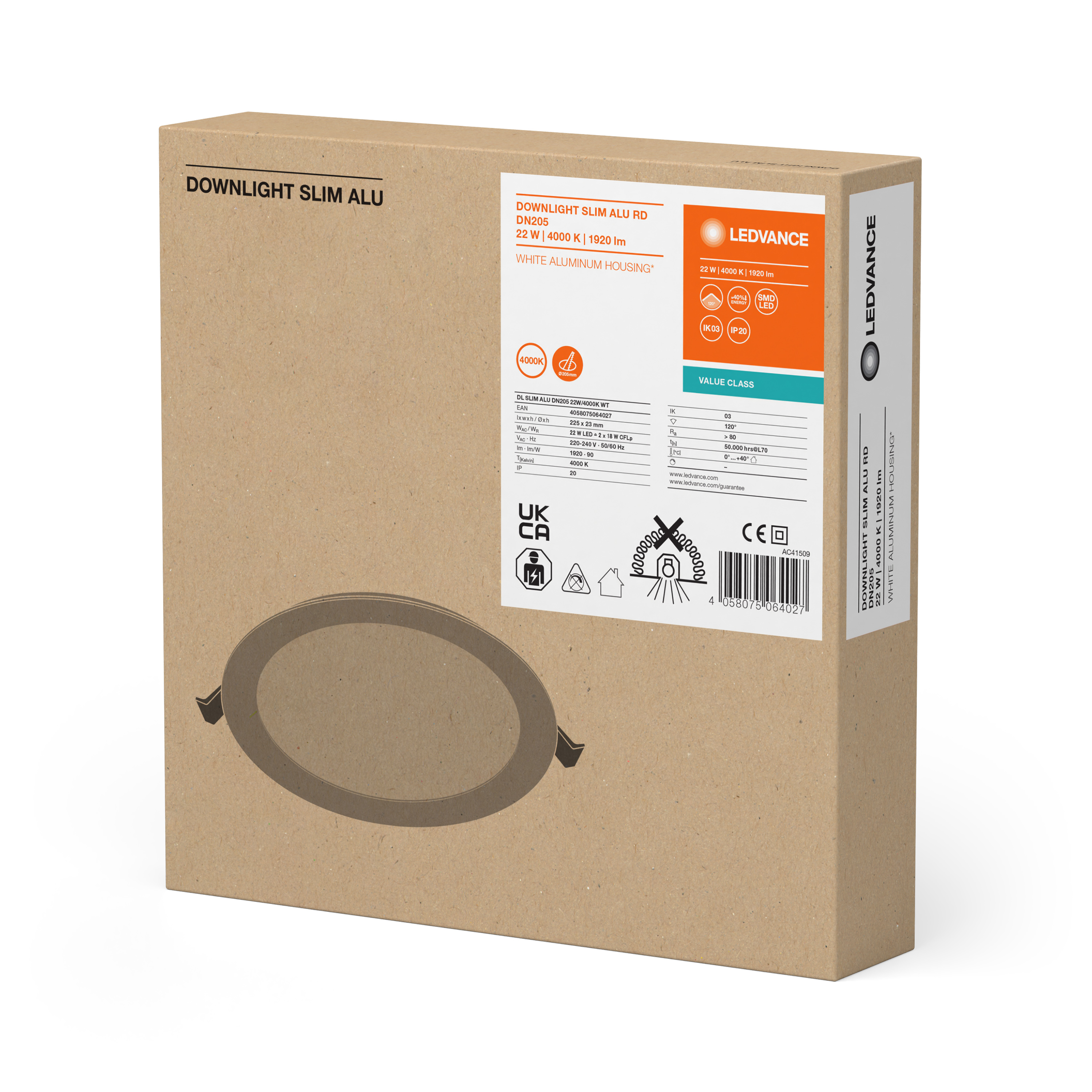

Pakkauskuva, tilavuus
DL SLIM ALU RD 22W 830 MiCh Side
DL SLIM ALU RD 22W 830 MiCh Side
IES-tiedosto (IES)
DL SLIM VALUE DN205 22W 4000K WT
DL SLIM VALUE DN205 22W 4000K WT
LDT-tiedosto (Eulumdat)
DL SLIM VALUE DN205 22W 4000K WT
DL SLIM VALUE DN205 22W 4000K WT
ULD-tiedosto (DIALux)
DOWNLIGHTSLIMALU20522W 4000KWT
DOWNLIGHTSLIMALU20522W 4000KWT
ROLF-tiedostot (RELUX)
DL SLIM ALU DN205
DL SLIM ALU DN205

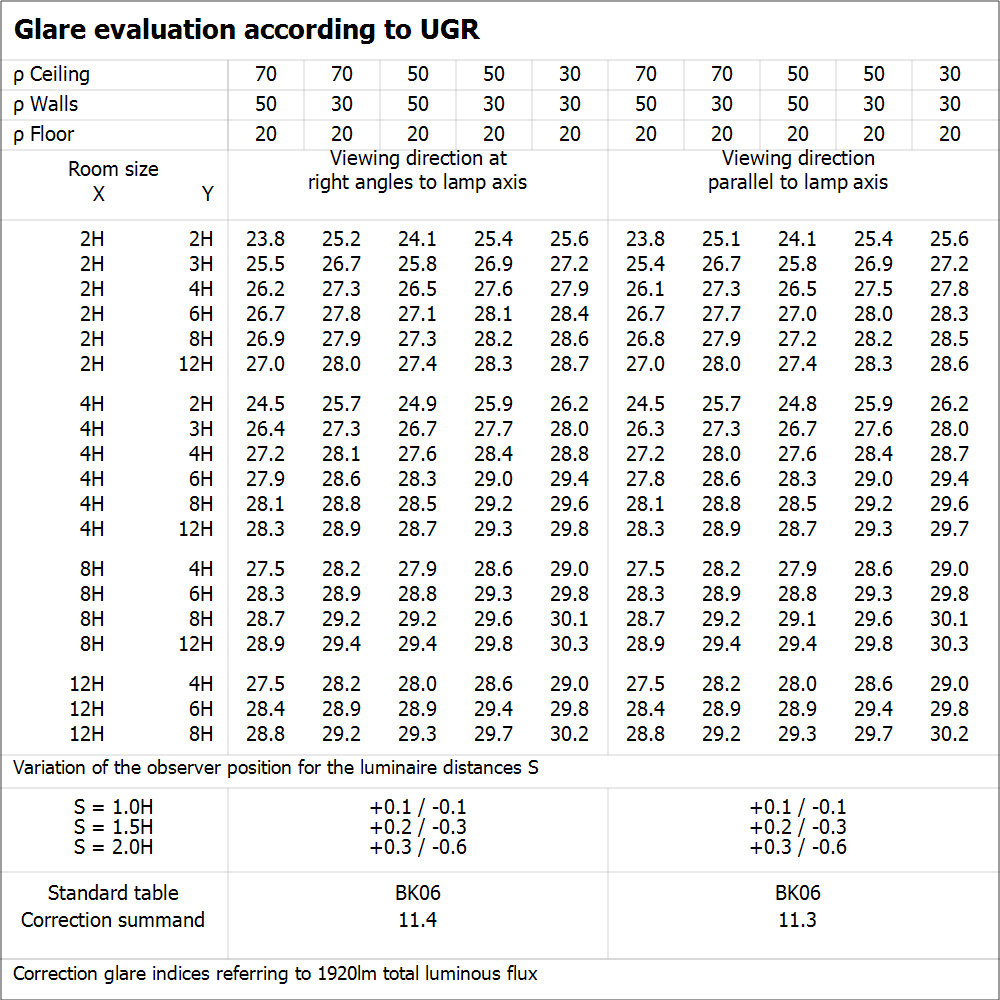

UGR-tiedosto (UGR-taulukko)
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
Valonjakokäyrä, tyyppi kartio
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
Valonjakokäyrä, tyyppi polar
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
4058075064027 DL SLIM VALUE DN205 22W 4000K WT
BIM Revit 3D
DL SLIM ALU
DL SLIM ALU
CAD STEP 3D
DL Slim Alu 22W
DL Slim Alu 22W
| EAN | SEG-numero | Sähkönumero | ELDAS-numero |
|---|---|---|---|
| 4058075064027 | 7469089 | 4295658 | 941312360 |
