DOWNLIGHT ALU
DL ALU DN 150 14 W 3000 K IP44/IP20 WT
GTIN: 4058075091436
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Suuri valotehokkuus
- Energiansäästö jopa 60 % verrattuna valaisimiin, joissa on pienloistelamppu
- Hyvin yhdenmukainen valo
- Funktionaalinen muotoilu
- Easy installation with fast connection
- Ulkoinen ajuri laajennettuun joustavuuteen (yhteensopiva valittujen DALI-ajurien kanssa)
- 5 vuoden takuu
Käyttökohteet
- Korvaa suoraan pienloistelampulla varustetut valaisimet
- Yleisvalaistus
- Julkiset alueet
- Porraskäytävät
- Käytävät
- Aulat
- Myymälät
Tuoteominaisuudet
- Tarvittava asennusaukko kattoon joko 150 mm tai 200 mm (riippuen mallista)
- Suojauksen tyyppi: IP44
Turvallisuustiedot
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Varoitus, sähköiskun vaara.
- Valaisimet eivät sovellu peitettäviksi lämpöeristetyllä materiaalilla.
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 14,00 W |
| Nimellisjännite | 220…240 V |
| Verkkotaajuus | 50…60 Hz |
| Nimellisvirta | 100 mA |
| Käynnistysvirtapiikki | 4 A |
| Valaisimien enimmäislukumäärä per B16 | 128 |
| Valaisimien enimmäismäärä per 10 A (C-tyyppi) | 80 |
| Enimmäismäärä valaisimia, johdonsuojakatkaisija C16 | 128 |
| Tehokerroin (cos φ) | > 0,90 |
| Harmoninen kokonaissärö (THD) | < 20 % |
| Iskunkestävyysluokka | II |
| Toimintatapa | External LED driver -virtalähde |
Fotometriset tiedot
| Valovirta | 1190 lm |
| Valotehokkuus | 85 lm/W |
| Värilämpötila | 3000 K |
| Valon väri (EN 12464-1) | Lämpimän valkoinen |
| Värintoistoindeksi (Ra-indeksi) | > 80 |
| Värilaadun tasaisuus (SDCM) | ≤6 sdcm |
| Valovoima | - |
| Välkyntä-arvo Pst LM | - |
| Stroboskooppi-ilmiön mitta-arvo SVM | - |
| Fotometrinen turvallisuusluokka (EN62778) | RG0 |
| Fotometrinen turvallisuusluokka (EN62471) | RG0 |
| Säteilykulma | 100 ° |
MITAT JA PAINO
| Halkaisija | 160,00 mm |
| Korkeus | 52,00 mm |
| Tuotteen paino | 360,00 g |
MATERIAALIT & VÄRIT
| Tuotteen väri | Valkoinen |
| Rungon väri | Valkoinen |
| Rungon materiaali | Aluminum |
| Kuvun/heijastimen materiaali | Polymetyylimetakrylaatti (PMMA, akryyli) |
| Hehkulankatesti (IEC 60695-2-12) | 650 °C |
KÄYTTÖ & KIINNITYS
| Käyttöympäristön lämpötila-alue | -20…+45 °C |
| Varastointilämpötila | -20…+80 °C |
| Kytkentätapa | Jousiliiitin, 2-napainen |
| Kotelointiluokka | IP44/IP20 |
| IK-luokka (iskunkestävyys) [PIM] | IK02 |
| Himmennettävä | Ei |
| Kiinnitystapa | Upotettu |
| Asennuspaikka | Kattoon |
| Käyttöympäristö | Sisäkäyttöön |
| Uppoasennusreiän halkaisija | 150 mm |
| Uppoasennussyvyys | 100 mm |
| Mukana valonlähde | Kyllä |
| Vaihdettava valonlähde | Ei |
Käyttöikä
| Käyttöikä L70/B50 @ 25 °C | 50000 h 1) |
| Käyttöikä L80/B10 @ 25 °C | 45000 h 1) |
| Käyttöikä L90/B10 @ 25 °C | 30000 h |
| Kytkentäkertojen määrä | 100000 |
1) t[h]: L70 / B50 @ 25 °C (Ta), t[h]: L80 / B10 @ 25 °C (Ta), t[h]: L90 / B10 @ 25 °C (Ta)
LIITÄNTÄLAITE
| Toisiovirta | 300 mA |
| Liitäntälaite - toisiorippelivirta | < 45 % |
| Liitäntälaite - pituus | 83 mm |
| Liitäntälaite - leveys | 39 mm |
| Liitäntälaite - korkeus | 28 mm |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE, CB, ENEC, TÜV SÜD |
| D-merkintä, rajoitettu pintalämpötila | Ei |
| Pallonkestävä | Ei |
MUUT LISÄTIEDOT
| Valonlähteiden lukumäärä | Not relevant |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | Sisältää vähintään 10 mg |
| Harvinaisten maametallien määrä | Sisältää vähintään 1 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Additional info can be provided per individual request |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075091436 | Yksikköpakkaus 1 |
175 mm x 175 mm x 85 mm | 480.00 g | 2.60 dm³ |
| 4058075091443 | Kuljetuslaatikko 8 |
365 mm x 365 mm x 185 mm | 4090.00 g | 24.65 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
EM CONVERSION BOX | 4058075237025 |
Käyttöohje / turvallisuusohjeet
UI Downlight ALU
UI Downlight ALU
Pakkauksen tiedot
Legal Insert Downlight LED ALU+Comfort
Legal Insert Downlight LED ALU+Comfort
Lakitiedot
LSI DL ALU
LSI DL ALU
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
CE-Certificate Downlight ALU TUV
CE-Certificate Downlight ALU TUV
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity DOWNLIGHT ALU LEDV
EU Declaration of Conformity DOWNLIGHT ALU LEDV
Tuotekuva: valkoinen tausta, diagonaali
DL ALU DN150 14W
DL ALU DN150 14W

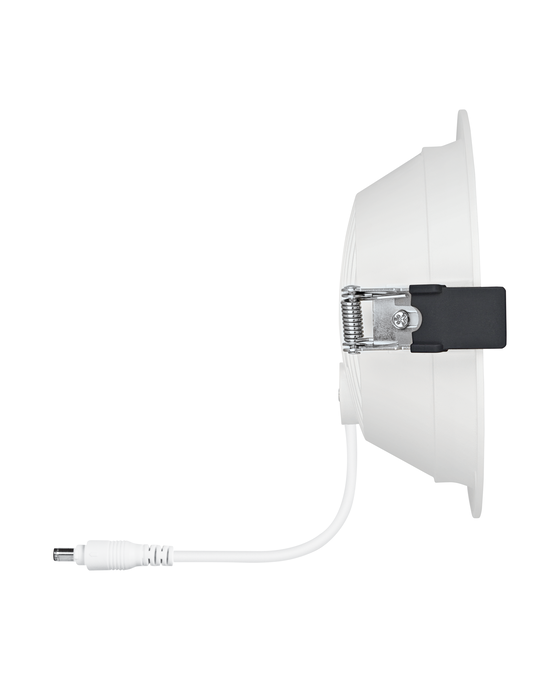

Tuotekuva: valkoinen tausta, pystyasennossa
DL ALU DN150 14W
DL ALU DN150 14W
Tuotelinjapiirros kirjaimilla
DL ALU DN150 14W
DL ALU DN150 14W
Tuotelinjapiirros numeroilla
DL ALU DN150 14W
DL ALU DN150 14W
Tuotelinjapiirros, etuosa, ei mittoja
DL ALU DN150 14W
DL ALU DN150 14W

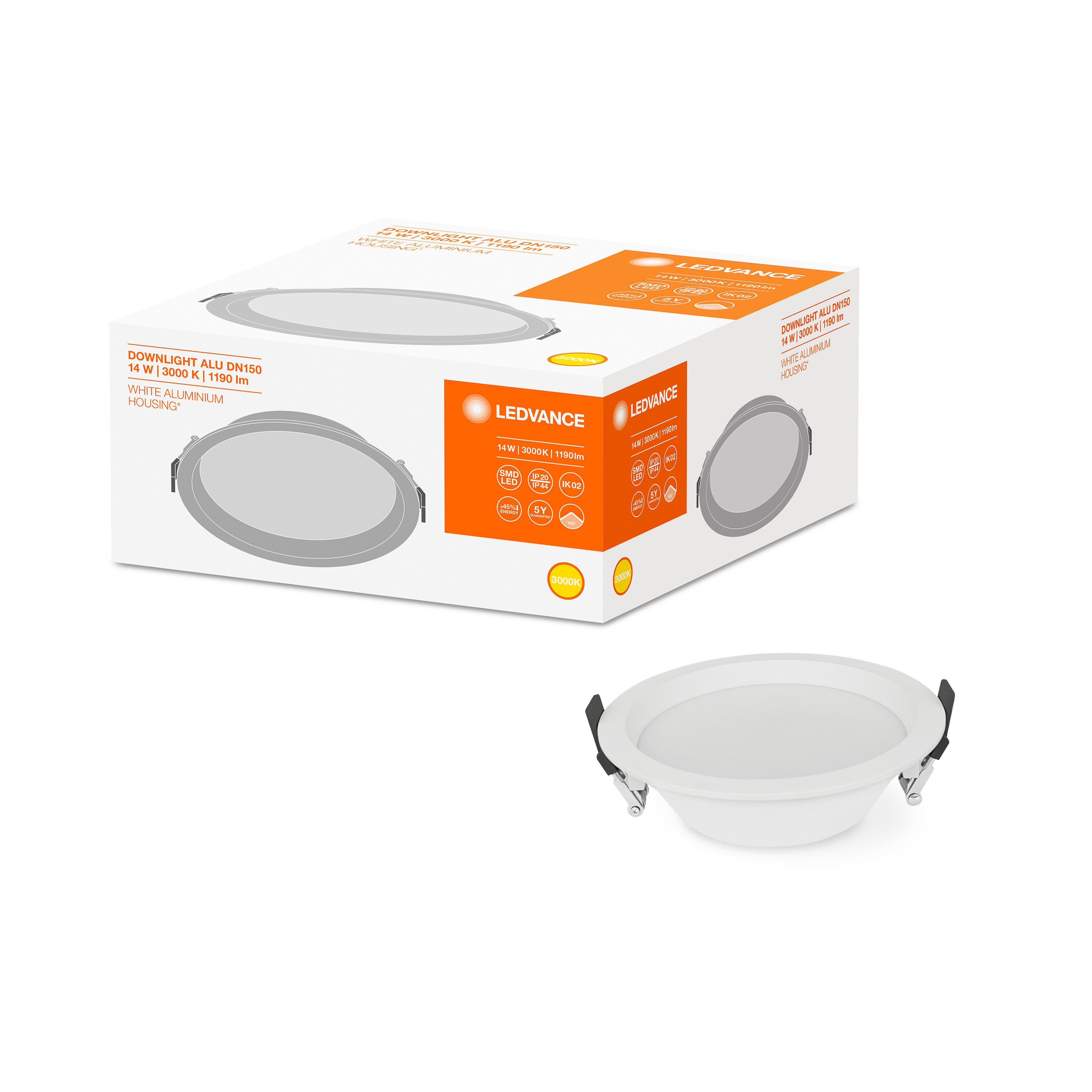

Yhdistelmäkuva = Product Beauty Shot + pakkauskuva
DL ALU DN150 14W-3000K WT IP44 LEDV
DL ALU DN150 14W-3000K WT IP44 LEDV
Pakkauskuva, tilavuus
Downlight Alu DN150 white 14W 830 MiCh Side
Downlight Alu DN150 white 14W 830 MiCh Side
Katalogin tiedot 1
Downlight Alu
Downlight Alu
Katalogin tiedot 2
Downlight Alu DALI
Downlight Alu DALI
Katalogin tiedot 6
Downlight Alu DALI
Downlight Alu DALI
IES-tiedosto (IES)
DL ALU DN150 14W 3000K WT IP44
DL ALU DN150 14W 3000K WT IP44
LDT-tiedosto (Eulumdat)
DL ALU DN150 14W 3000K WT IP44
DL ALU DN150 14W 3000K WT IP44
ULD-tiedosto (DIALux)
DOWNLIGHTALU15014W3000 KIP44WT
DOWNLIGHTALU15014W3000 KIP44WT
ROLF-tiedostot (RELUX)
DL ALU DN150 14W-3000K
DL ALU DN150 14W-3000K

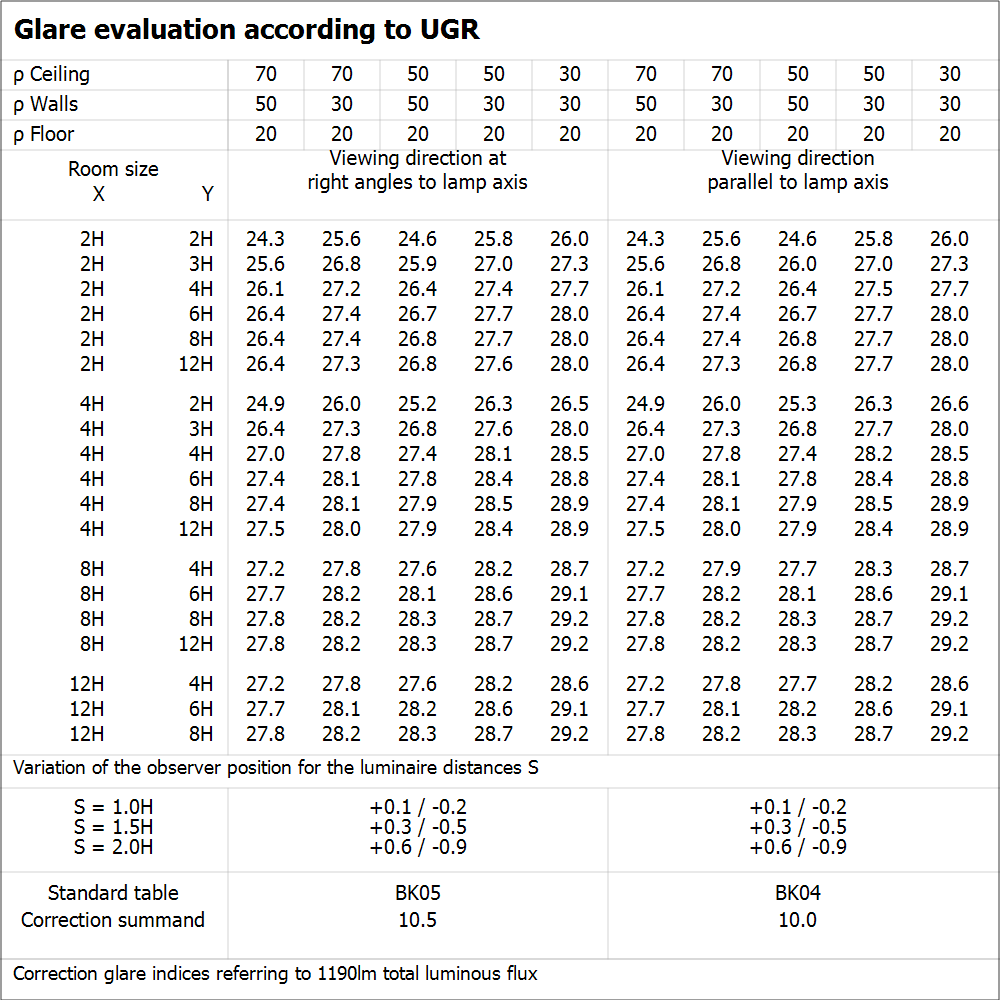

UGR-tiedosto (UGR-taulukko)
