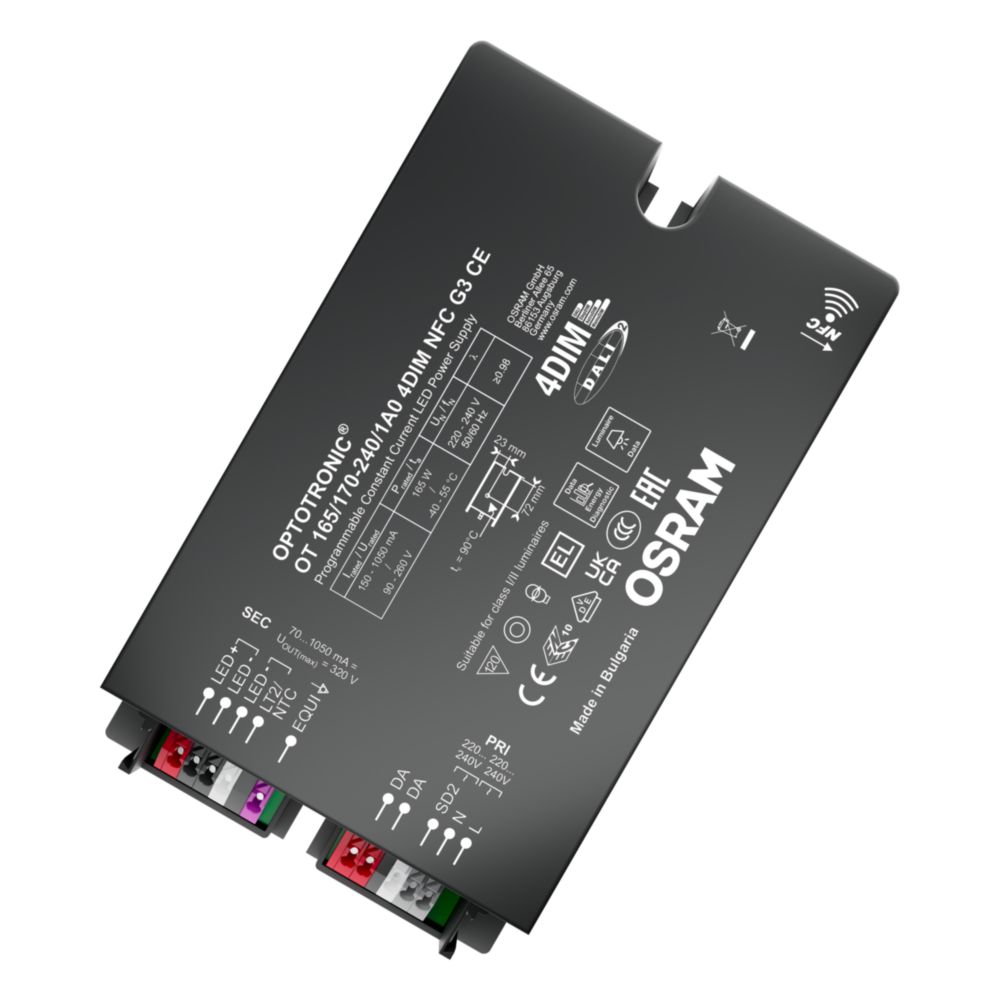

OT 165/170-240/1A0 4DIM NFC G3 CE

OPTOTRONIC 4DIM NFC IP20

GTIN: 4062172219075 Pakkaamaton / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

4DIM-toiminnallisuus yhdessä laitteessa (StepDIM, AstroDIM, MainsDIM, DALI)
DALI-2-sertifioitu sis. osat 251, 252, 253
Helppo ja nopea langattoman valaisimen ohjelmointi
Erittäin suuri tehokkuus
Vahva ylijännitesuojaus: jopa 10 kV (suojausluokassa I tai II)
Erittäin joustava laajan käyttölämpötila-alueen -40…55 °C tai 60 °C ansiosta
Korkea ylijännitesuoja DALI: 1 kV
Suojaus kaksoiseristyksellä virtalähteen ja LED-ulostulon välillä
Optimoitu NFC-ohjelmointiin ylhäältä: helppo pääsy valaisimiin

Käyttökohteet

Katu- ja kaupunkivalaistus
Teollisuus
Sopii ulkosovelluksiin valaisimissa, joiden IP on > 54
Sopii käytettäväksi suojausluokan I ja II ulkovalaisimissa

Tuoteominaisuudet

Syöttöjännite: 220…240 V
Laaja virran lähtöalue: 150 mA…1050 mA tai 1500 mA
Helppo ja nopea valaisimen langaton ohjaus NFC-tekniikalla
Joustava virta-asetus yhdellä lisäjohdolla (LEDset2)
AstroDIM automaattiseen himmennykseen viidellä itsenäisellä tasolla (astro-, aika-toiminta)
Mahdollistaa energiansäästön hämärän aikaan
MainsDIM-toiminto himmennykseen vähentämällä verkkojännitteen amplitudia
Eristetty DALI-liitäntä sopii kaksisuuntaisiin telehallintajärjestelmiin
Valmiustilan virrankulutus: < 0,35 W
Vakiovalontuotto (CLO)
Integroitu mukautettava lämmönhallinta (Driver Guard)

Turvallisuustiedot

Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.

SÄHKÖTEKNISET TIEDOT

Nimellisteho	165,00 W
Nimellinen toisioteho	165 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	90…260 V
Syöttöjännitealue	220…277 V
Syöttöjännite AC	170…264 V ²⁾
Tasajännite	176…276 V ³⁾
U-OUT (toimintajännite)	320 V
Nimellisvirta	1,05 A
Nimellinen toisiovirta	150…1050 mA
Käynnistysvirtapiikki	71 A ⁴⁾
Toisiovirran toleranssi	±3 % ⁵⁾
Rippelivirta (100 Hz)	> 4 %
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	> 5 % ⁶⁾
Tehokerroin (cos φ)	0,99 ⁷⁾
Liitäntälaitteen hyötysuhde	94 % ⁸⁾
Tehohäviö	11,5 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	6
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	10
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	16
Max. Jännitepiikki välillä L/N ja PE	10 kV
Syöksyvirrankestävyys L - N välillä	6 kV
Galvaaninen eristys	Double
Välkyntä-arvo Pst LM	≤1

¹⁾ Max. 75 % DC-käytössä
²⁾ Sallittu jännitealue
³⁾ Erillinen sulake DC-käytössä tarvitaan
⁴⁾ 175 µs
⁵⁾ +/- 5 % LEDille 150mA
⁶⁾ Täydellä teholla
⁷⁾ Täydellä kuormalla
⁸⁾ 230 V, 50 Hz

Fotometriset tiedot

Välkyntä-arvo Pst LM	≤1
Stroboskooppi-ilmiön mitta-arvo SVM	≤0.4

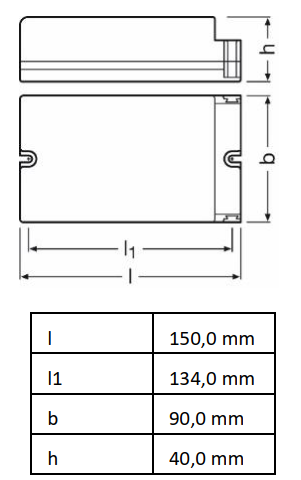

MITAT JA PAINO

Pituus	150,00 mm
Kiinnitysreikien etäisyys, pituus	134,0 mm
Leveys	90,00 mm
Leveys (sis. pyöreät valaisimet)	90.00 mm
Korkeus	40,00 mm
Korkeus (sis. sylinterivalaisimet)	40.00 mm
Syöttöjohtimien poikkipinta-ala	0.2…1.5 mm²
Ulostulojohtimien poikkipinta-ala	0.2…1.5 mm²
Syöttöjohtimien kuorintapituus	8.5…9.5 mm
Ulostulojohtimien kuorintapituus	8.5…9.5 mm
Tuotteen paino	780,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	Musta
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-40…+55 °C
Tc-mittauspisteen enimmäislämpötila	90 °C
Kotelon korkein lämpötila	120 °C
Sallittu ilman kosteusprosentti	5...95 % ¹⁾

¹⁾ luminaire valmistajan on varmistettava, että valaisimen sisään ei pääse syntymään kondenssivettä.

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h, 100000 h ¹⁾

¹⁾ Enimmäis-T_c = 85°C / 10% vikaantumisosuus / T_c = 73 °C / 10 %:n vikaantumisosuus

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	4DIM, AstroDIM, DALI, MainsDIM, StepDIM
Himmennysalue	10…100 %
Ylikuumenemissuoja	Automaattinen vaihtosuuntaus
Ylikuormitussuojaus	Automaattinen vaihtosuuntaus
Oikosulkusuojaus	Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m ¹⁾
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

¹⁾ Toisiojohdot tulee johdottaa mahdollisimman lähelle toisiaan

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CCC, CE, DALI-2, EL, ENEC, RCM, VDE
Standardit	EN 61347-1:n mukaisesti, ENEC 61347-2-13:n mukaisesti, EN 62384:n mukaisesti, EN 55015:2006 + A1:2007 + A2:2009:n mukaisesti, EN 61547:n mukaisesti, FCC 47, osan 15, luokan B:n mukaisesti, IEC 61000-3-2:n mukaisesti, IEC 61000-3-3:n mukaisesti, IEC 62386-101:n mukaisesti, IEC 62386-102:n mukaisesti, IEC 62386-207:n mukaisesti, UL-8750
Iskunkestävyysluokka	I/II
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-40…+85 °C

Energiamerkintä tiedot EU 2019/2015 -mukaisesti

Yhdistetyn valonlähteen tehonkulutus valmiustilassa

< 0.35 W

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
