Phase out
OPTOTRONIC Constant current LED power supplies with 4DIM-DALI and NFC

OT 165/170...240/1A0 4DIMLT2 G2 CE

GTIN: 4062172053952 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • 4DIM functionality in one device (StepDIM, AstroDIM, MainsDIM, DALI)
  • DALI-2 certified incl. Parts 251, 252, 253
  • Easy and fast wireless luminaire programming
  • Very high efficiency
  • Wide current output range: 200 mA…1050 mA
  • High surge protection: up to 10 kV (in protection class I or II)
  • Great flexibility due to wide operating temperature range of -40…55 °C or 60 °C
  • Protection through double isolation between mains input and LED output
Käyttökohteet
  • Street and urban lighting
  • Industry
  • Suitable for outdoor applications in luminaires with IP > 54
  • Suitable for use in outdoor luminaires of protection class I and II
Tuoteominaisuudet
  • Supply voltage: 220…240 V
  • Current output range: 70…1,050 mA
  • Easy and fast wireless luminaire programming via NFC
  • Flexible current setting with one additional wire (LEDset2)
  • AstroDIM for autonomous dimming with five independent levels (astro, time mode)
  • Allows for energy saving in twilight phases
  • MainsDIM function for dimming via reduction of line voltage amplitude
  • Isolated DALI interface for bidirectional telemanagement systems
  • Standby power consumption: < 0.35 W
  • Constant Lumen Output (CLO)
  • Overtemperature protection via external NTC
  • Integrated customizable thermal management (Driver Guard)
SÄHKÖTEKNISET TIEDOT
Nimellisteho 165,00 W
Nimellinen toisioteho 165 W 1)
Nimellisjännite 220…240 V
Nimellinen toisiojännite 130…260 V
Syöttöjännite AC 170…264 V
Tasajännite 176…276 V 2)
U-OUT (toimintajännite) 300 V
Nimellisvirta 0,76 A
Nimellinen toisiovirta 200…1050 mA
Käynnistysvirtapiikki 77 A 3)
Toisiovirran toleranssi ±3 % 4)
Rippelivirta (100 Hz) < 5 %
Verkkotaajuus 0/50/60 Hz
Harmoninen kokonaissärö (THD) < 5 % 5)
Tehokerroin (cos φ) > 0,98 6)
Liitäntälaitteen hyötysuhde 93,5 %
Tehohäviö 11,5 W
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) 14
Max. Jännitepiikki välillä L/N ja PE 10 kV
Syöksyvirrankestävyys L - N välillä 6 kV
Galvaaninen eristys Double
Häviöteho valmiustilassa < 0.25 W
1) Max. 75 % DC-käytössä
2) Erillinen sulake DC-käytössä tarvitaan
3) 180 µs
4) +/- 5% LEDille 300mA
5) Täydellä teholla
6) Täydellä kuormalla
MITAT JA PAINO
Pituus 170,00 mm
Kiinnitysreikien etäisyys, pituus 160,0 mm
Leveys 100,00 mm
Leveys (sis. pyöreät valaisimet) 100.00 mm
Korkeus 40,00 mm
Korkeus (sis. sylinterivalaisimet) 40.00 mm
Syöttöjohtimien poikkipinta-ala 0.2…1.5 mm²
Ulostulojohtimien poikkipinta-ala 0.2…1.5 mm²
Syöttöjohtimien kuorintapituus 8.5…9.5 mm
Tuotteen paino 980,00 g
VÄRIT JA MATERIAALIT
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -40…+55 °C
Tc-mittauspisteen enimmäislämpötila 90 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
Elektronisen liitäntälaitteen käyttöikä 50000 h, 100000 h 1)
1) Enimmäis-Tc = 90°C / 10% vikaantumisosuus / Tc = 78 °C / 10 % vikaantumisosuus
MUUT LISÄTIEDOT
Kapsuloitu Kyllä
MUUT OMINAISUUDET
Himmennettävä Kyllä
Himmennystapa 4DIM, AstroDIM, DALI, MainsDIM, StepDIM
Himmennysalue 10…100 %
Ylikuumenemissuoja Automaattinen vaihtosuuntaus
Ylikuormitussuojaus Automaattinen vaihtosuuntaus
Oikosulkusuojaus Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille 2,0 m
Sopii valaisimiin, joiden kotelointiluokka I, II
Kytkentätapa, lähtö Jousiliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät CE, ENEC, VDE, VDE-EMC, CCC, EL, BIS
Standardit EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 62384:n mukaisesti, EN 55015:2006 + A1:2007 + A2:2009:n mukaisesti, EN 61547:n mukaisesti, FCC 47, osan 15, luokan B:n mukaisesti, IEC 61000-3-2:n mukaisesti, IEC 61000-3-3:n mukaisesti, IEC 62386-101:n mukaisesti, IEC 62386-102:n mukaisesti, IEC 62386-207:n mukaisesti, UL-8750
Iskunkestävyysluokka I/II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
Energiamerkintä tiedot EU 2019/2015 -mukaisesti
Yhdistetyn valonlähteen tehonkulutus valmiustilassa < 0.25 W
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4062172053952 Pakkaamaton
1		 284.00 g
4062172053969 Kuljetuslaatikko
10		 395 mm x 148 mm x 248 mm 10536.00 g 14.50 dm³
Käyttöohje / turvallisuusohjeet
OPTOTRONIC® Outdoor
PDF (3.6 MB)
Käyttöohje / turvallisuusohjeet
10932717 OPTOTRONIC Outdoor
PDF (2.62 MB)
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity 3813028
PDF (1.28 MB)
Sertifikaatit
OT ENEC 40050684 060421
PDF (312.38 KB)
Sertifikaatit
OT 165 4DIM G2 CE BIS 34496 170420
PDF (119.11 KB)
Sertifikaatit
OT 165 4DIM LT2 G2 EATON AM27702 210520
PDF (168.18 KB)
Sertifikaatit
OT 165 4DIM LT2 G2 INOTEC AM27702 210520
PDF (322.5 KB)
Sertifikaatit
OT 165 4DIMLT2 G2 CE UK DoC 4310787 010621
PDF (501.22 KB)
Sertifikaatit
OT EMC 40044675 250621
PDF (264.98 KB)
TUOTESELOSTE
OT 165/170-240/1A0 4DIMLT2 G2 CE (EN)
PDF (487.23 KB)
Tuotekuva: valkoinen tausta, diagonaali
OT 165 /170-240/1A0 4 DIM LT2 G2 CE
TIF (116.31 MB)
Tuotekuva: valkoinen tausta, diagonaali
OT 165/170-240/1A0 4DIM LT2 G2 CE
TIF (116.31 MB)

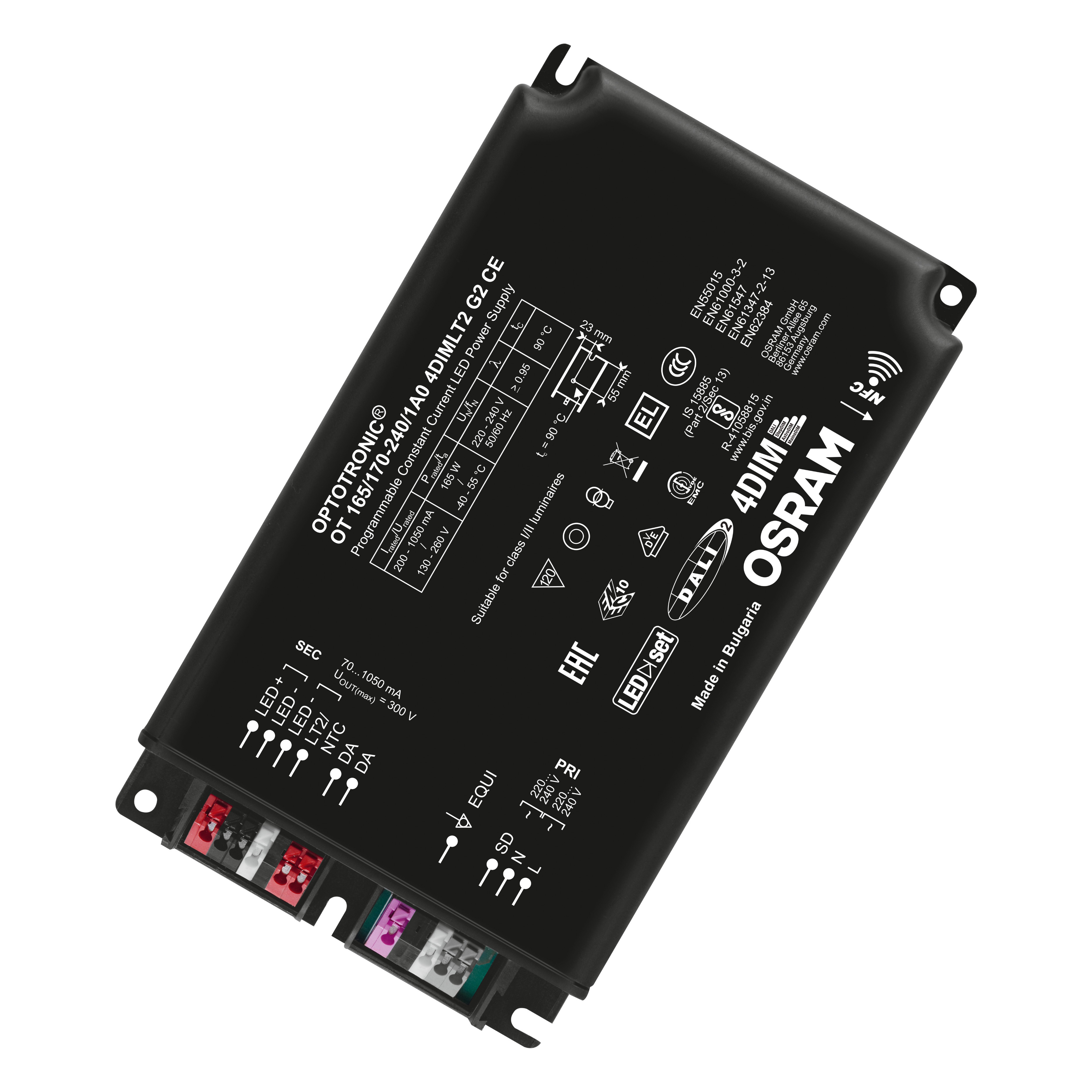

Tuotekuva: valkoinen tausta, diagonaali
OT 165 -170-240-1A0 4 DIM LT2 G2 CE
JPG (1.04 MB)
Tuotekuva: valkoinen tausta, vaakasuora
OT 165/170-240/1A0 4DIM LT2 G2 CE
TIF (92.95 MB)
Tuotekuva: valkoinen tausta, vaakasuora
OT 165 /170-240/1A0 4 DIM LT2 G2 CE
TIF (92.95 MB)
Tuotekuva: valkoinen tausta, vaakasuora
OT 165 -170-240-1A0 4 DIM LT2 G2 CE
JPG (979.73 KB)
Tuotelinjapiirros kirjaimilla
OT 165/170-240/1A0 4DIM LT2 G2 CE
SVG (347.81 KB)
Tuotelinjapiirros kirjaimilla
OT 165 /170-240/1A0 4 DIM LT2 G2 CE
SVG (422.09 KB)

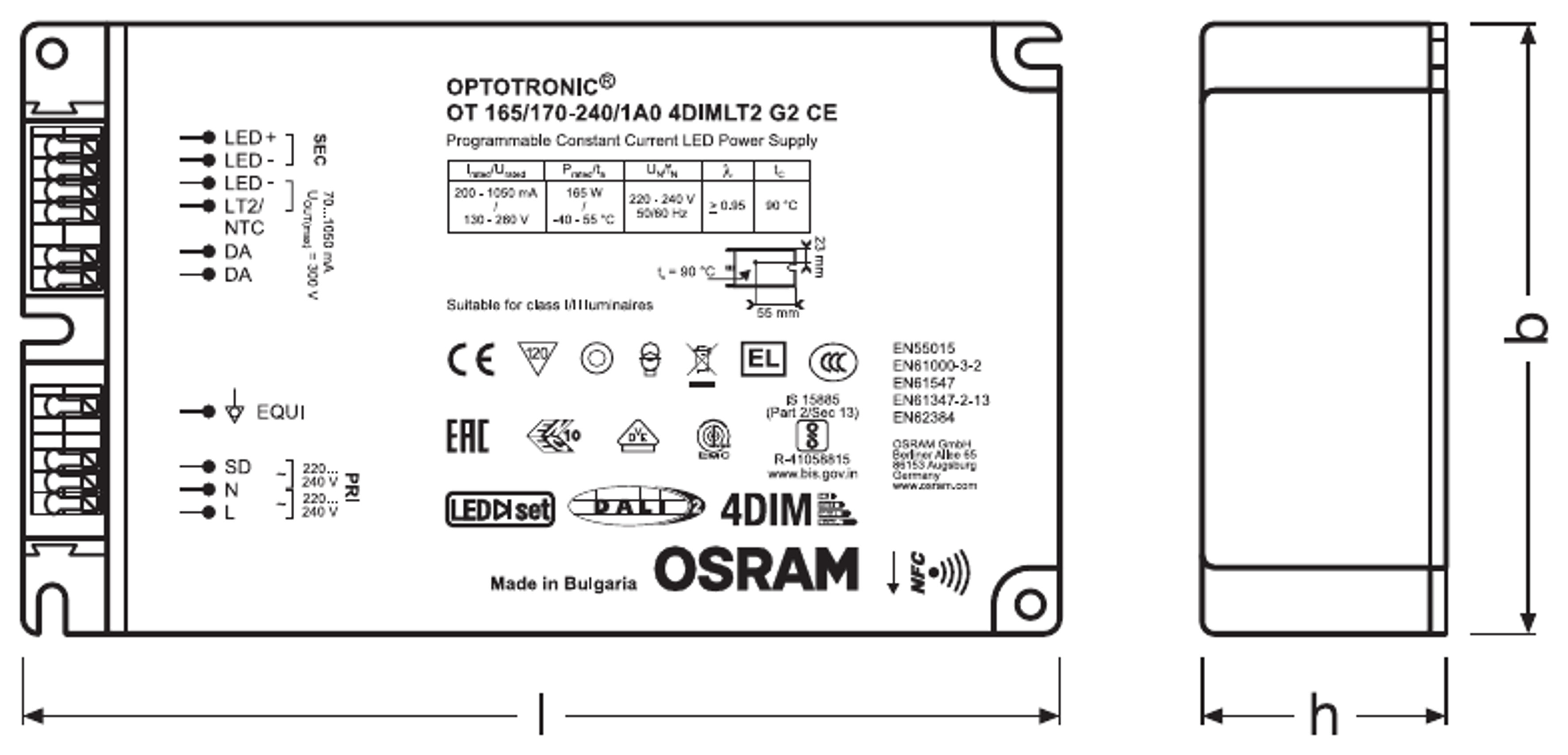

Tuotelinjapiirros kirjaimilla
OT 165 -170-240-1A0 4 DIM LT2 G2 CE
JPG (471.91 KB)
Tuotelinjapiirros numeroilla
OT 165/170-240/1A0 4DIM LT2 G2 CE
SVG (349.58 KB)
Tuotelinjapiirros numeroilla
OT 165 /170-240/1A0 4 DIM LT2 G2 CE
SVG (423.82 KB)

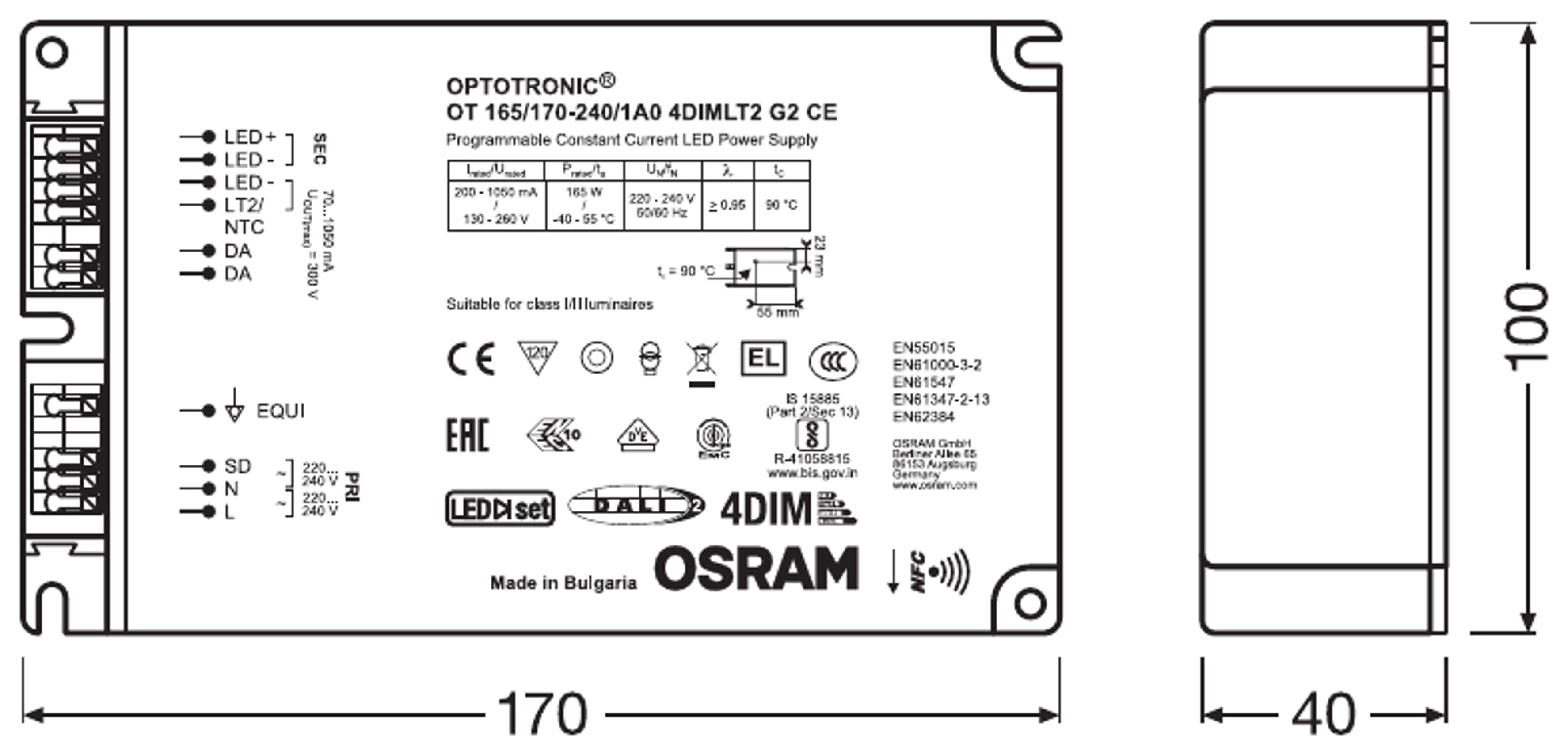

Tuotelinjapiirros numeroilla
