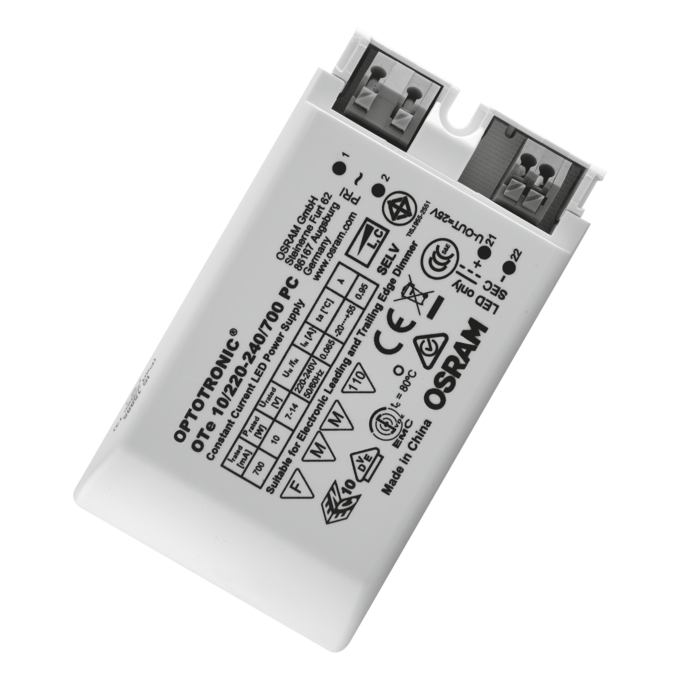

OTe 10/220…240/700 PC

OPTOTRONIC Phase-cut OTE

GTIN: 4052899105300 Pakkaamaton / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Compact housing for mounting in very tight spaces
Compatible with the most common leading-edge and trailing-edge phase dimmers

Käyttökohteet

Optional cable clamp E-style for independent mounting
Suitable for indoor installations
Suitable for indoor SELV installations

Tuoteominaisuudet

Dimmable via leading edge/trailing edge
Type of protection: IP20

SÄHKÖTEKNISET TIEDOT

Nimellisteho	10,00 W
Nimellinen toisioteho	10 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	7…14 V
Syöttöjännite AC	198…264 V ²⁾
U-OUT (toimintajännite)	25 V
Nimellinen toisiovirta	700 mA ³⁾
Käynnistysvirtapiikki	5 A ⁴⁾
Toisiovirran toleranssi	±10 %
Rippelivirta (100 Hz)	35 % ⁵⁾
Verkkotaajuus	50/60 Hz
Harmoninen kokonaissärö (THD)	< 20 %
Tehokerroin (cos φ)	0,95 ⁶⁾
Liitäntälaitteen hyötysuhde	79 % ⁷⁾
Tehohäviö	2,8 W ⁸⁾
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	101
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	160
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	-
Max. Jännitepiikki välillä L/N ja PE	1 kV
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV
Välkyntä-arvo Pst LM	≤1

¹⁾ Osakuorma 5…10 W
²⁾ Sallittu jännitealue
³⁾ ±10%
⁴⁾ Leveys = 100 µs (mitattu 50 % huippuarvo)
⁵⁾ Tyypillinen
⁶⁾ Täydellä kuormalla 230 V/minimikuormalla 230 V
⁷⁾ Täydellä kuormalla ja 230 V
⁸⁾ Enintään

Fotometriset tiedot

Välkyntä-arvo Pst LM	≤1
Stroboskooppi-ilmiön mitta-arvo SVM	≤1.0

MITAT JA PAINO

Pituus	95,00 mm
Leveys	53,00 mm
Leveys (sis. pyöreät valaisimet)	53.00 mm
Korkeus	25,00 mm
Korkeus (sis. sylinterivalaisimet)	25.00 mm
Syöttöjohtimien poikkipinta-ala	0.75…1.5 mm² ¹⁾
Ulostulojohtimien poikkipinta-ala	0.5…1.5 mm² ¹⁾
Syöttöjohtimien kuorintapituus	8.0…9.0 mm
Ulostulojohtimien kuorintapituus	8.0…9.0 mm
Tuotteen paino	81,00 g

¹⁾ Taipuisa / Kiinteät johtimet

VÄRIT JA MATERIAALIT

Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+55 °C
Tc-mittauspisteen enimmäislämpötila	80 °C ¹⁾
Kotelon korkein lämpötila	110 °C
Sallittu ilman kosteusprosentti	5…85 % ²⁾

¹⁾ Enintään Tc-pisteessä
²⁾ Enintään 56 päivää/vuosi 85 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h ¹⁾

¹⁾ Tc = 70 °C / 10 % vikaantumisosuus

MUUT LISÄTIEDOT

Kapsuloitu

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	Vaihekulmahimmennys ¹⁾
Himmennysalue	10…100 %
Ylikuumenemissuoja	Automaattinen vaihtosuuntaus
Ylikuormitussuojaus	Automaattinen vaihtosuuntaus
Oikosulkusuojaus	Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	I, II
Kytkentätapa, lähtö	Jousiliitin

¹⁾ Laskevan aallon / Nousevan aallon

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, ENEC 10, VDE, CB
Standardit	IEC 61347-1:n mukaisesti, IEC 61347-2-13:n mukaisesti, IEC 62384:n mukaisesti, CISPR 15:n mukaisesti, IEC 61000-3-2:n mukaisesti, IEC 61000-3-3:n mukaisesti, IEC 61547:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-25…75 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)
