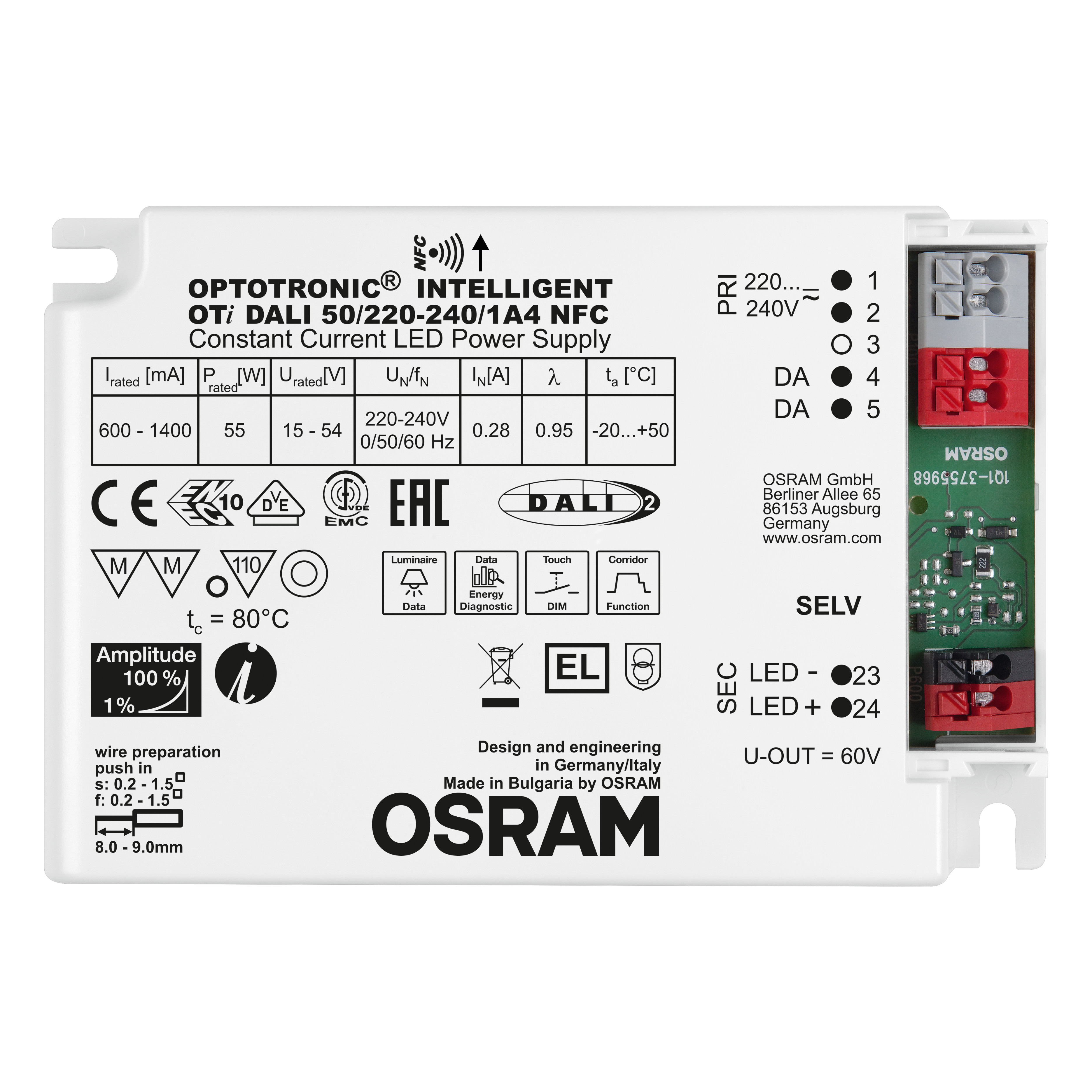

OTi DALI 50/220...240/1A4 NFC

OPTOTRONIC Intelligent – DALI NFC

GTIN: 4062172061889 Pakkaamaton / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Versatile DALI window driver due to flexible output characteristic
Locking and unlocking of luminaire/driver data
Advanced luminaire/driver data (power, energy, operating hours…) for analytics
DALI-2 certified incl. Parts 251, 252, 253
Easy and fast output current setting via NFC
Very high efficiency
High-quality dimming of 1…100 % by amplitude dimming

Versatile scope of application due to OSRAM DALI Technology:

Suitable for emergency Installations (acc. to EN 60598-2-22 and IEC 61347-2-13,appendix J) thanks to DC detection (0 Hz, pulsating DC), on/off switchable
Feedback of power consumption and operating hours (Fit for SMART GRID)
Suitable for buildings according to EPBD/BREEAM/LEED due to automatic Constant Lumen Output setting

Käyttökohteet

Installation in emergency lighting systems according to IEC 61347-2-13, appendix J
Suitable for use in luminaires with flexible current setting
Suitable for indoor SELV installations
Suitable for luminaires of protection classes I and II
Suitable for downlights, spotlights and LED panels
Installation via Cable Clamp Kit possible (depending on version of product)

Tuoteominaisuudet

Supply voltage: 220…240 V
Line frequency: 0 Hz | 50 Hz | 60 Hz
Line voltage: 198…264 V
According to EN 61347-1, 61347-2-13, 62384
RI suppression: to EN 55015/CISPR 15
Immunity according to EN 61547
Lifetime: up to 100,000 h
Type of protection: IP20

SÄHKÖTEKNISET TIEDOT

Nimellisteho	50,00 W
Nimellinen toisioteho	55 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	15…54 V ²⁾
Syöttöjännitealue	220…240 V
Syöttöjännite AC	198…264 V ³⁾
Tasajännite	176…276 V
U-OUT (toimintajännite)	60 V
Nimellinen toisiovirta	600…1400 mA ⁴⁾
Käynnistysvirtapiikki	30 A ⁵⁾
Toisiovirran toleranssi	±3 %
Rippelivirta (100 Hz)	< 3 % ⁶⁾
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	< 10 % ⁷⁾
Tehokerroin (cos φ)	> 0,95
Liitäntälaitteen hyötysuhde	91 % ⁸⁾
Tehohäviö	6,2 W
Max. Jännitepiikki välillä L/N ja PE	2 kV
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV
Häviöteho valmiustilassa	< 0.15 W
Välkyntä-arvo Pst LM	≤1

¹⁾ Osakuorma 22…55 W
²⁾ Enintään 60 V
³⁾ Sallittu jännitealue
⁴⁾ ±3%
⁵⁾ Leveys = 200 µs (mitattu 50 % huippuarvo)
⁶⁾ Rippeli keskimäärin 100 Hz %
⁷⁾ Täydellä kuormalla, 220…240 V, 50 Hz/katso kuvaajat
⁸⁾ 230 V, 50 Hz

Fotometriset tiedot

Välkyntä-arvo Pst LM	≤1
Stroboskooppi-ilmiön mitta-arvo SVM	≤0.4

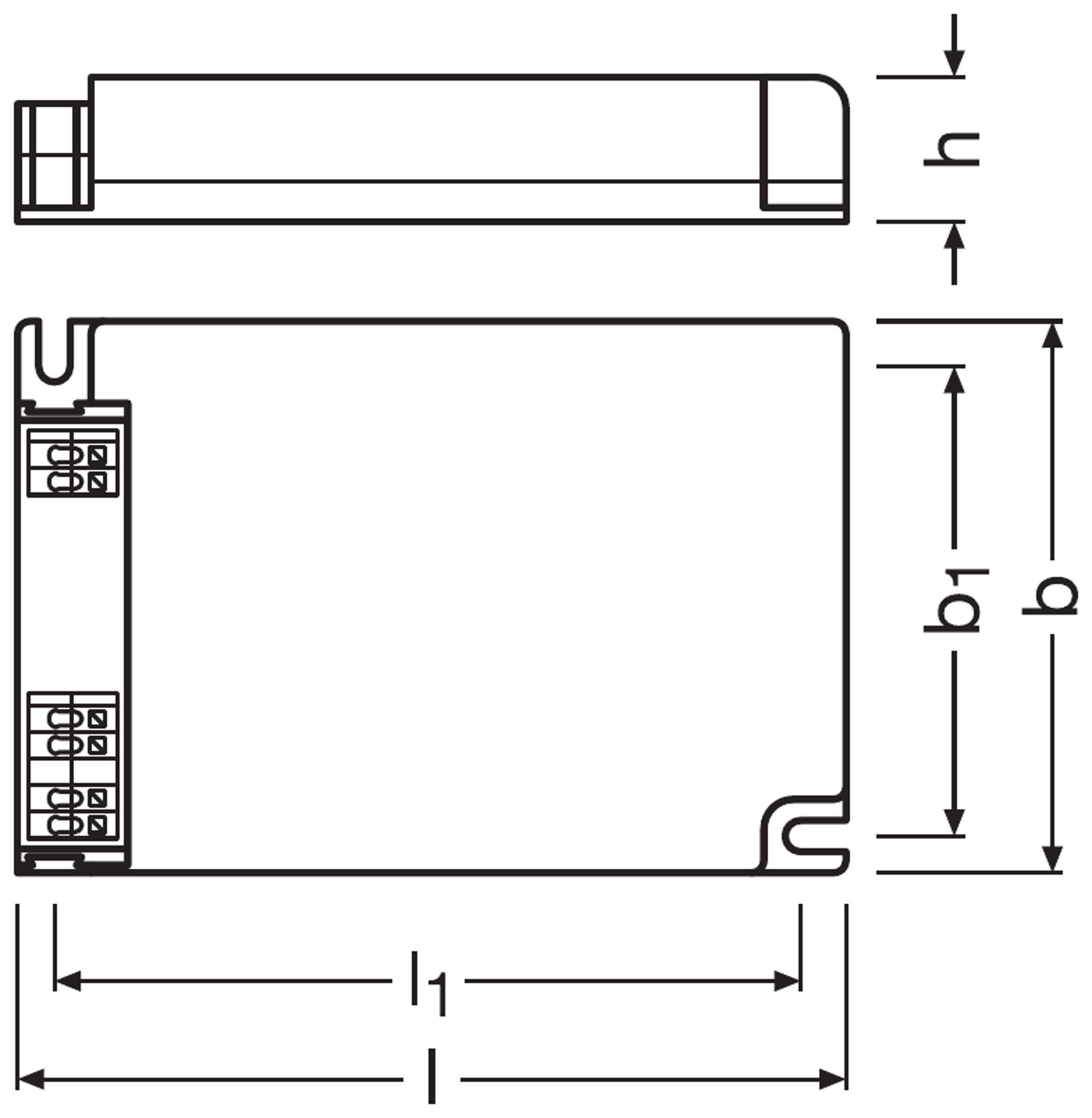

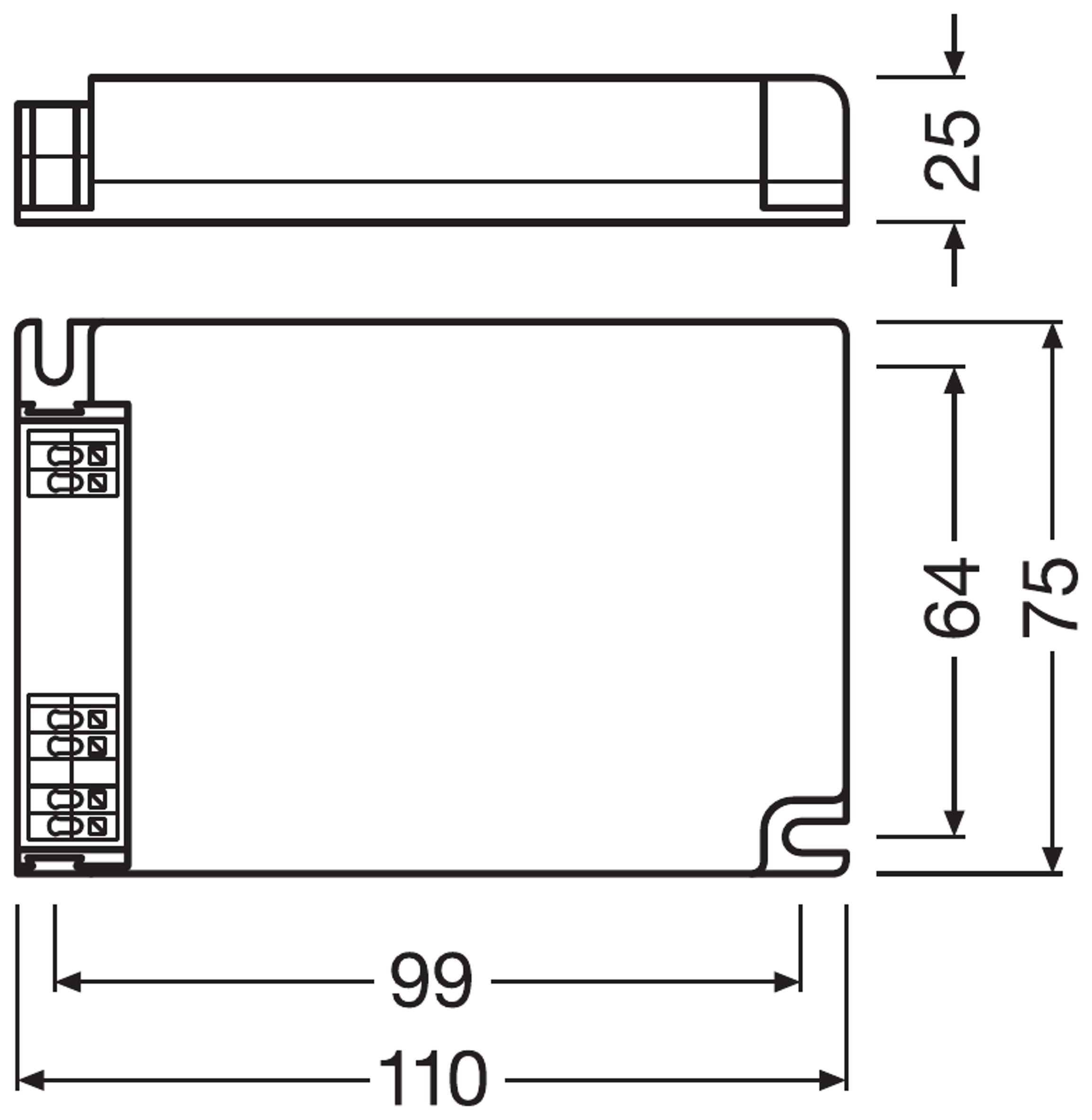

MITAT JA PAINO

Pituus	110,00 mm
Kiinnitysreikien etäisyys, pituus	99,0 mm
Leveys	75,00 mm
Leveys (sis. pyöreät valaisimet)	75.00 mm
Korkeus	25,00 mm
Korkeus (sis. sylinterivalaisimet)	25.00 mm
Syöttöjohtimien poikkipinta-ala	0.2…1.5 mm² ¹⁾
Ulostulojohtimien poikkipinta-ala	0.2…1.5 mm² ¹⁾
Syöttöjohtimien kuorintapituus	8.0…9.0 mm
Ulostulojohtimien kuorintapituus	8.0…9.0 mm
Tuotteen paino	175,00 g

¹⁾ Kiinteät tai taipuisat johtimet

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C
Tc-mittauspisteen enimmäislämpötila	80 °C ¹⁾
Kotelon korkein lämpötila	110 °C
Sallittu ilman kosteusprosentti	5…85 % ²⁾

¹⁾ Enintään Tc-pisteessä
²⁾ Enintään 56 päivää/vuosi 85 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

50000 h, 100000 h ¹⁾

¹⁾ T_c = 80 °C, 0,2 %/1 000 h vikasuhde / T_c = 70 °C, 0,1 %/1 000 h vikasuhde

MUUT LISÄTIEDOT

Kapsuloitu

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	DALI, Touch DIM, Touch DIM Sensor
Himmennysalue	1…100 % ¹⁾
Ylikuumenemissuoja	Automaattinen vaihtosuuntaus
Ylikuormitussuojaus	Automaattinen vaihtosuuntaus
Oikosulkusuojaus	Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m ²⁾
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

¹⁾ Max. nimellisvirralle
²⁾ Toisiojohdot tulee johdottaa mahdollisimman lähelle toisiaan

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, EL, DALI-2, EAC
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti, EN 62386:n mukaisesti, IEC 62386-101:Ed2:n mukaisesti, IEC 62386-102:Ed2:n mukaisesti, IEC 62386-207:Ed1:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20
Energiatehokkuusluokka	A1

LOGISTISET TIEDOT

Varastointilämpötila

-40…+85 °C

Energiamerkintä tiedot EU 2019/2015 -mukaisesti

Yhdistetyn valonlähteen tehonkulutus valmiustilassa

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Additional info can be provided per individual request
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia
