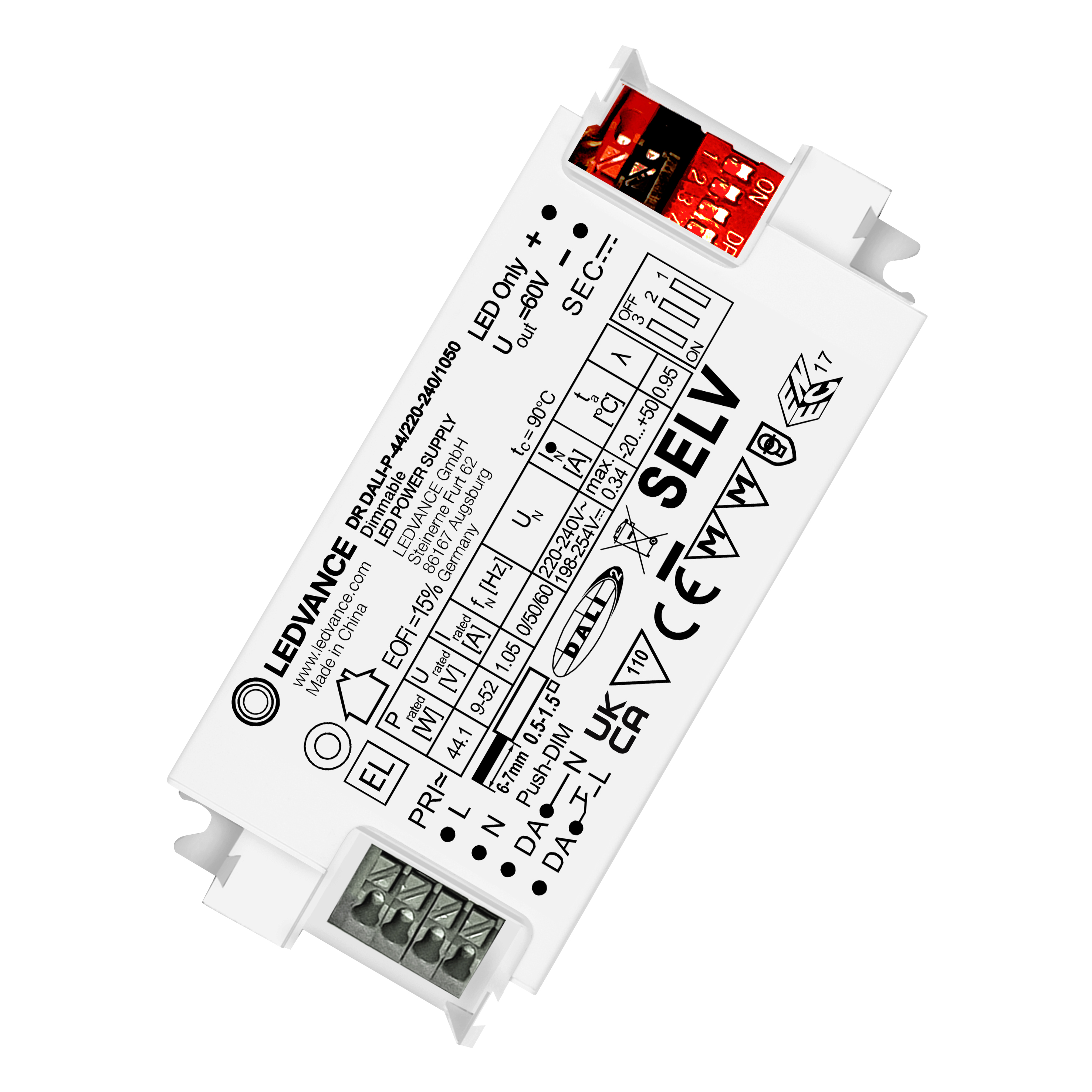

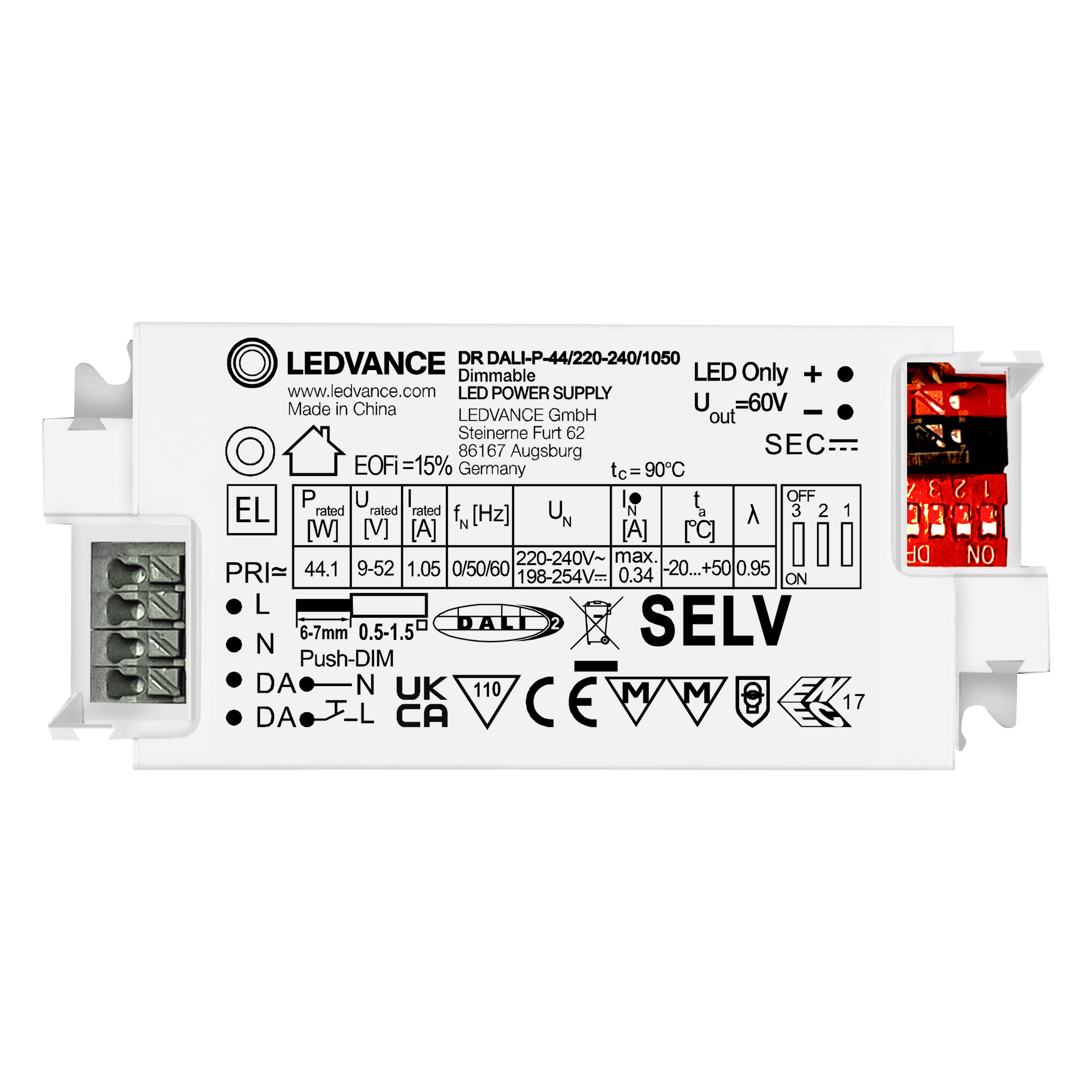

DR DALI - P -44/220-240/1050 | LED DRIVER DALI PERFORMANCE GEN 2

LED DRIVER DALI PERFORMANCE GEN 2

DR DALI - P -44/220-240/1050

GTIN: 4058075779723 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

DIP-kytkimillä valittava toisiovirta 50 mA:n välein
Mahdollista himmentää helposti painonapilla (PushDIM)
Alhaisen välkynnän ansiosta korkea valon laatu ja visuaalinen mukavuus
Laaja himmennysalue 1…100 %
Työkaluton asennus
5 vuoden takuu

Käyttökohteet

Suojausluokan I ja II valaisimet
SELV-asennukset sisätiloissa
Turvavalaistusjärjestelmät (DC-yhteensopivat)
Kiinnitys ja asennus huonekaluihin
Reunakouruvalaistus
Toimistot
Koulutus
Varastointialueet
Vähittäiskauppa

Tuoteominaisuudet

1-kanavainen DALI-2 sertifioitu LED-virtalähde
Syöttöjännite: 220…240 V
Käyttö on turvallista SELV-jännitteen ansiosta: < 60 V
Saatavilla virta-alueella: jopa 1 400 mA
Asennustapa: yksittäinen ja sisäänrakennettu
Soveltuu EN 60598-2-2:n mukaisiin turvavalaisimiin, joiden tehokerroin EOFI=15%
Soveltuu käytettäväksi huonekaluissa

SÄHKÖTEKNISET TIEDOT

Nimellinen toisioteho	44 W
Nimellisjännite	220…240 V
Nimellinen toisiojännite	9…52 V
Syöttöjännite AC	198…254 V ¹⁾
Tasajännite	176…280 V
U-OUT (toimintajännite)	60 V
Virtatyyppi	Tasavirta (DC)
Nimellisvirta	224 mA
Nimellinen toisiovirta	1050 mA ²⁾
Käynnistysvirtapiikki	30 A
Toisiovirran toleranssi	+/- 5 %
Rippelivirta (100 Hz)	+/- 3 %
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	6.9 % ³⁾
Tehokerroin (cos φ)	0,95 ³⁾
Liitäntälaitteen hyötysuhde	87 % ⁴⁾
Tehohäviö	6.3 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	29
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	47
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	58
Liitäntälaitteiden enimmäismäärä per 10 A (C-tyyppi)	29
Liitäntälaitteiden enimmäismäärä per 13 A (C-tyyppi)	38
Liitäntälaitteiden enimmäismäärä per 16 A (C-tyyppi)	47
Liitäntälaitteiden enimmäismäärä per 25 A (C-tyyppi)	58
Max. Jännitepiikki välillä L/N ja PE	2 kV
Syöksyvirrankestävyys L - N välillä	> 1 kV
Galvaaninen eristys	SELV
Toimintataajuus	0/50/60 Hz
Häviöteho valmiustilassa	0.5 W

¹⁾ Sallittu jännitealue
²⁾ +/- 5 %
³⁾ Täydellä kuormalla 230 V/50 Hz / katso kuvaajat
⁴⁾ Täydellä kuormalla 230 V/50 Hz / Tyypillinen / katso kuvaajat

MITAT JA PAINO

Pituus	98,00 mm
Kiinnitysreikien etäisyys, pituus	90 mm
Leveys	44,00 mm
Leveys (sis. pyöreät valaisimet)	44.00 mm
Korkeus	32,00 mm
Korkeus (sis. sylinterivalaisimet)	32.00 mm
Syöttöjohtimien poikkipinta-ala	0.75…1.5 mm²
Ulostulojohtimien poikkipinta-ala	0.5…1.5 mm²
Esijohdotettu	Ei
Syöttöjohtimien kuorintapituus	6…7 mm
Ulostulojohtimien kuorintapituus	6…7 mm
Tuotteen paino	191,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C
Tc-mittauspisteen enimmäislämpötila	85 °C
Kotelon korkein lämpötila	110 °C
Käyttölämpötila-alue	-20…+50 °C
Sallittu ilman kosteusprosentti	20…90 %

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä	50000 h ¹⁾
Kytkentäkertojen määrä	60000

¹⁾ T_a= 50°C,T_c max, 10 % vikaantumisosuus

MUUT LISÄTIEDOT

Kapsuloitu

Kyllä

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	DALI-2, Push-DIM
Himmennysalue	1…100 %
Ylikuumenemissuoja	Kyllä
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Voi käyttää ilman kuormaa toisiopuolella	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, CB, ENEC, EL, MM
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-25…+60 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)
