LED DRIVER 1-10 V DIM PERFORMANCE
DR DIM-PFM -20/220-240/24/P
GTIN: 4058075239951
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Täydellisesti yhteensopiva 24 V LED-nauhoille
- 5 vuoden takuu
- Vakaa tehonsyöttö
- Nopea ja helppo asennus esijohdotuksen ansiosta
- Erittäin tehokas ja luotettava
- Asennus erittäin kylmiin tai lämpimiin ympäristöihin
Käyttökohteet
- Sopii sisä- ja ulkoasennuksiin
- Julkisivu- ja rakennusvalaistus
- Ihanteellinen julkisten tilojen valaistukseen
- Kylpuhuoneet, keittiöt ja ulkotilat
- Toimistot, ostoskeskukset, sairaalat, ravintolat, hotellit
Tuoteominaisuudet
- Saatavilla 20 W, 40 W, 60 W, 100 W, 150 W ja 250 W
- Himmennettävissä 1…10 V himmentimellä
- Himmennettävissä 10…100 %
- Elinikä: jopa 50 000 h (maks. Tc-lämpötila)
- Suojauksen tyyppi: IP66
- Käyttölämpötila-alue Ta: -40…50 °C
- Syöttöjännite: 220…240 V
- Käyttötaajuus: 50/60 Hz
- Ylijännitesuoja: jopa 6 kV (L-N), 6 kV (L/N-PE)
- Oikosulku- ja ylijännitesuojaus
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 20,00 W |
| Nimellinen toisioteho | 20 W 1) |
| Nimellisjännite | 220…240 V |
| Nimellinen toisiojännite | 24 V 2) |
| Syöttöjännite AC | 198…264 V 3) |
| U-OUT (toimintajännite) | 24 V |
| Virtatyyppi | Tasavirta (DC) |
| Nimellisvirta | 115 mA |
| Nimellinen toisiovirta | 830 mA 4) |
| Käynnistysvirtapiikki | 40 A |
| Rippelivirta (100 Hz) | 5,65 % |
| Verkkotaajuus | 50…60 Hz |
| Harmoninen kokonaissärö (THD) | < 20 % 5) |
| Tehokerroin (cos φ) | 0,9 6) |
| Liitäntälaitteen hyötysuhde | 85 % 7) |
| Tehohäviö | 4.1 W 8) |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 14 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 18 |
| Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) | 29 |
| Max. Jännitepiikki välillä L/N ja PE | 6 kV |
| Syöksyvirrankestävyys L - N välillä | 6 kV |
| Galvaaninen eristys | SELV |
1) 0 - 20 W
2) Enintään 24 V
3) Sallittu jännitealue
4) ±10%
5) Täydellä kuormalla, 220…240 V, 50 Hz
6) Täydellä kuormalla 230 V
7) Täydellä kuormalla ja 230 V
8) Suurin sallittu LED-kuorma 20 W
2) Enintään 24 V
3) Sallittu jännitealue
4) ±10%
5) Täydellä kuormalla, 220…240 V, 50 Hz
6) Täydellä kuormalla 230 V
7) Täydellä kuormalla ja 230 V
8) Suurin sallittu LED-kuorma 20 W
MITAT JA PAINO
| Pituus | 166,00 mm |
| Kiinnitysreikien etäisyys, pituus | 151.0 mm |
| Leveys | 63,00 mm |
| Leveys (sis. pyöreät valaisimet) | 63.00 mm |
| Korkeus | 38,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 38.00 mm |
| Syöttöjohtimien poikkipinta-ala | 1 mm² |
| Ulostulojohtimien poikkipinta-ala | 1 mm² |
| Esijohdotettu | Kyllä |
| Tuotteen paino | 645,00 g |
VÄRIT JA MATERIAALIT
| Tuotteen väri | Alumiini |
| Koteloinnin materiaali | Metalli |
| Rungon materiaali | Metalli |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -40…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 65 °C |
| Käyttölämpötila-alue | -40…+50 °C |
| Sallittu ilman kosteusprosentti | 20…95 % 1) |
1) Enintään 56 päivää/vuosi 95 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 50000 h 1) |
1) Enimmäis-Tc = 65°C / 10% vikaantumisosuus
MUUT LISÄTIEDOT
| Kapsuloitu | Kyllä |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennystapa | 1…10 V |
| Himmennysalue | 10…100 % |
| Ylikuumenemissuoja | Ei |
| Ylikuormitussuojaus | Ei |
| Oikosulkusuojaus | Kyllä |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 10 m |
| Sopii valaisimiin, joiden kotelointiluokka | I, II |
| Soveltuu turvavalaistukseen | Ei |
| Kytkentätapa, lähtö | Kaapelit |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | CE, TUV |
| Standardit | EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP66 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+80 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075239951 | Yksikköpakkaus 1 |
225 mm x 89 mm x 47 mm | 696.00 g | 0.94 dm³ |
| 4058075239968 | Kuljetuslaatikko 10 |
242 mm x 196 mm x 263 mm | 7326.00 g | 12.47 dm³ |
| Tuotekuva | Tuotenimi | EAN |
|---|---|---|
|
LS VAL -300/827/5/IP65 | 4058075296183 |
|
|
LS PFM -300/840/5/IP66 | 4058075236806 |
|
LS PFM -300/840/5 | 4058075236523 |
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity 3581723
EU Declaration of Conformity 3581723
TUOTESELOSTE
DR DIM-PFM-20/220-240/24/ P
DR DIM-PFM-20/220-240/24/ P

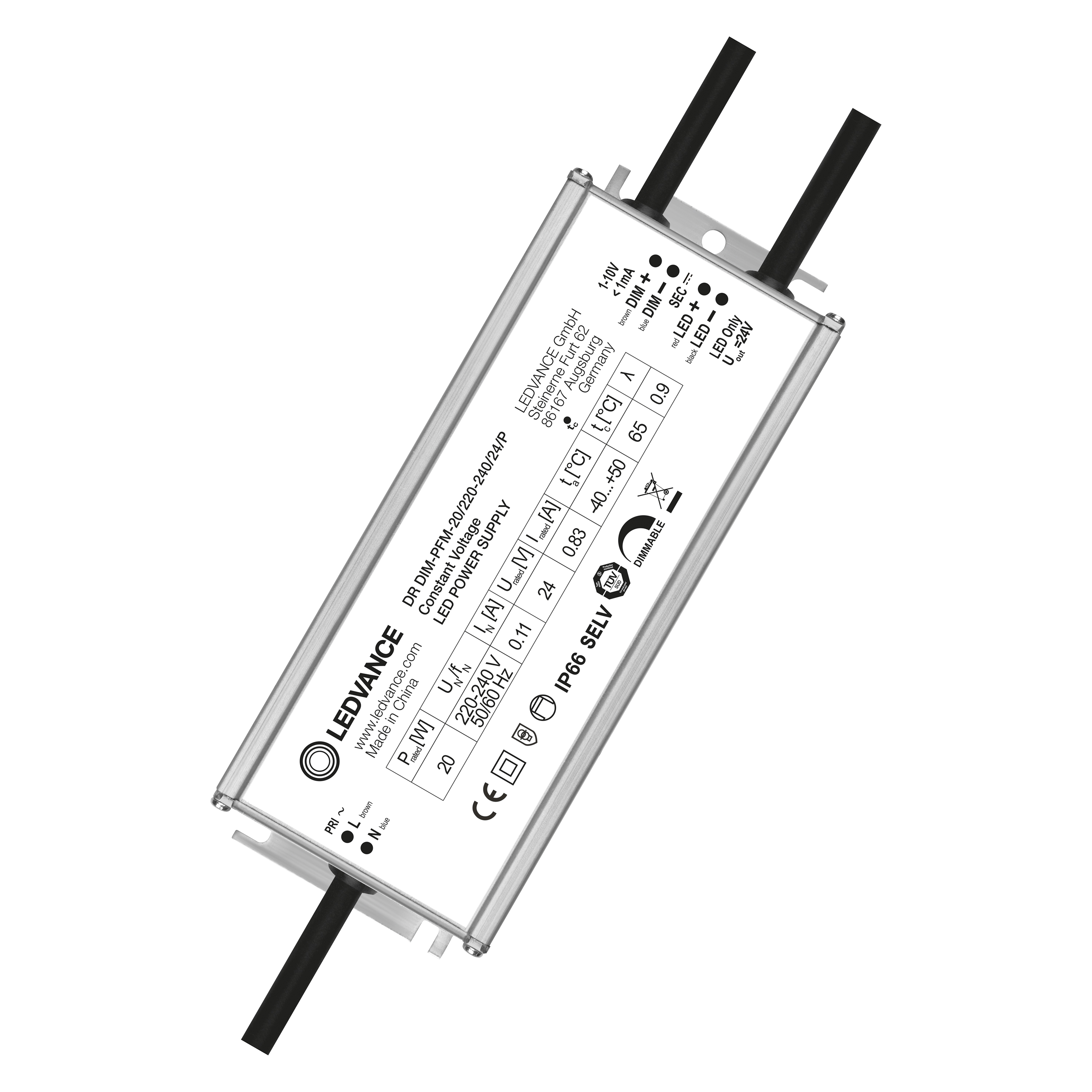

Tuotekuva: valkoinen tausta, diagonaali
DR DIM-PFM-20/220-240/24/ P
DR DIM-PFM-20/220-240/24/ P

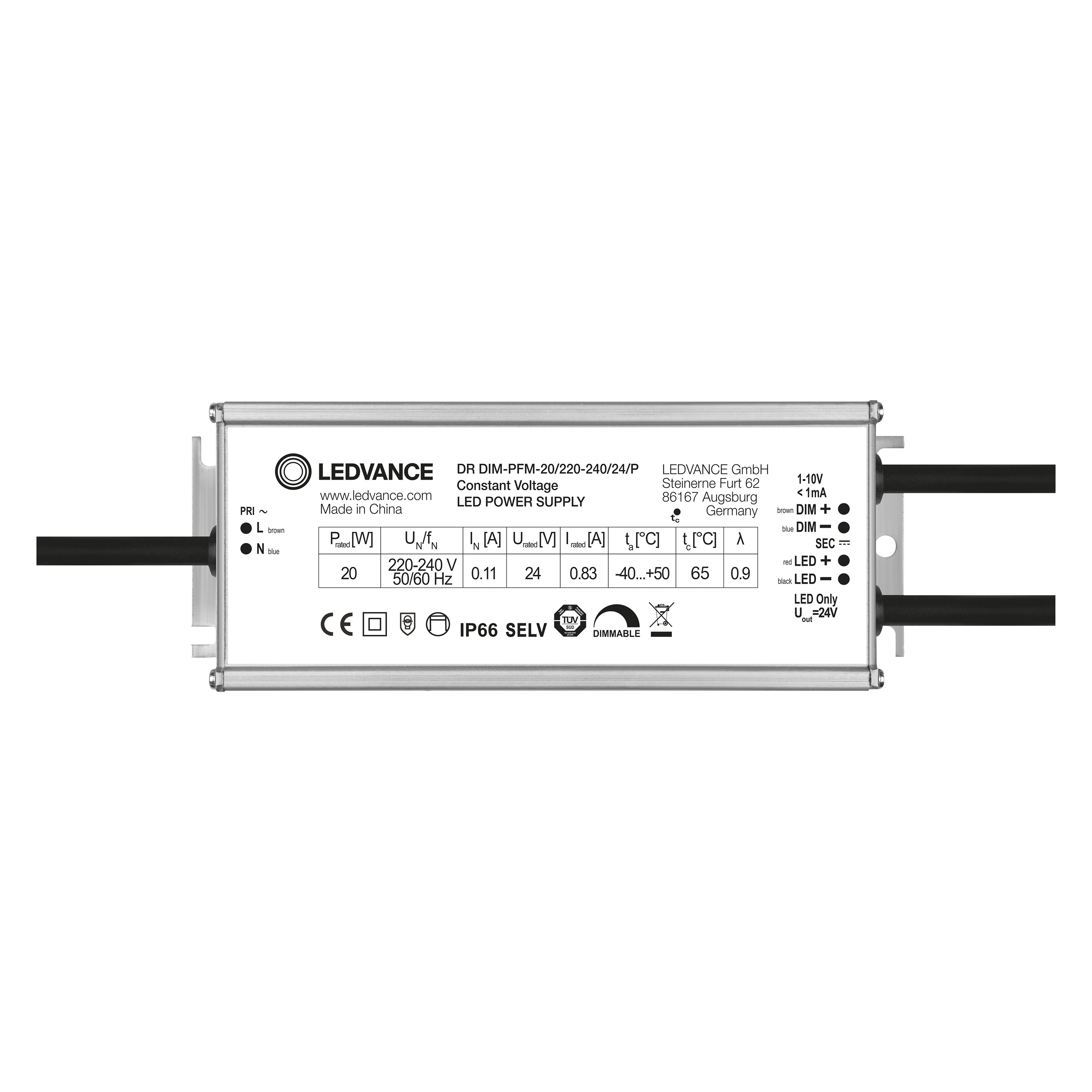

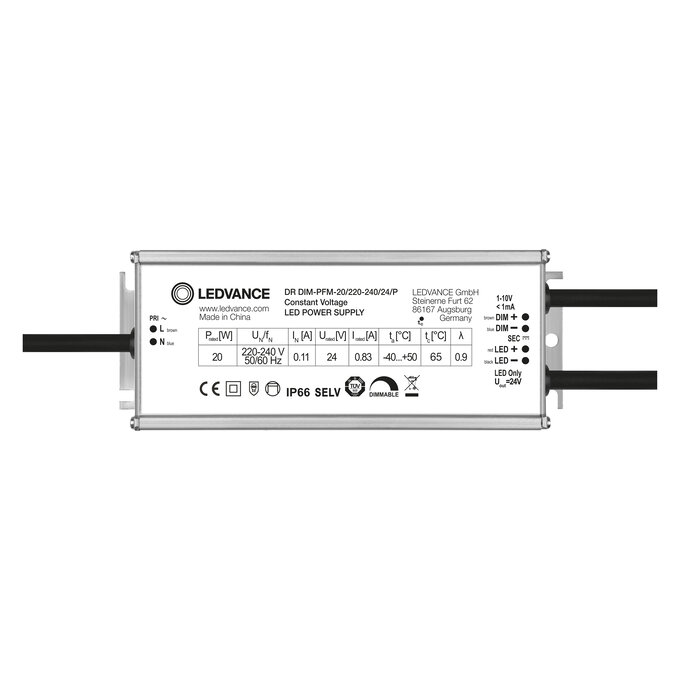

Tuotekuva: valkoinen tausta, vaakasuora
