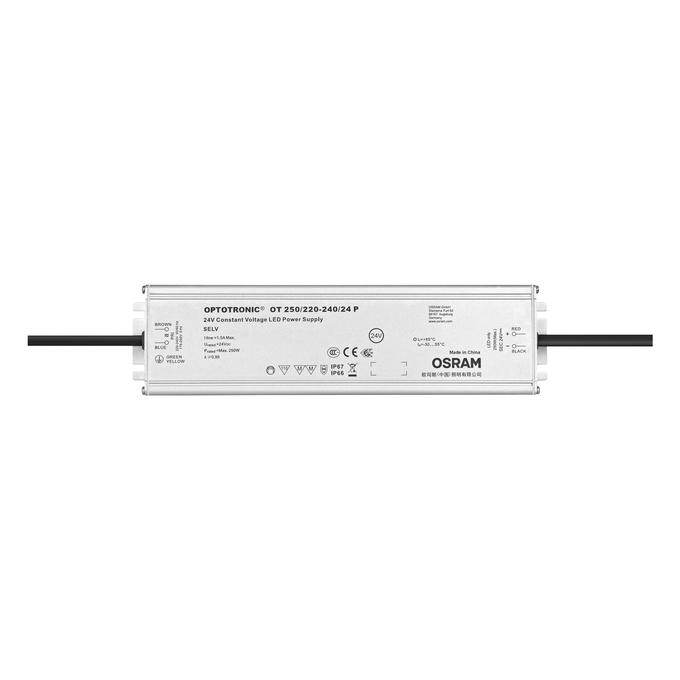

CV Power supplies 24 V

OT 250/220…240/24 P

GTIN: 4052899546028 Yksikköpakkaus / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Large range of products from 20 W to 250 W
  • Installation in very cold and hot environments
  • Very stable output power
  • High electronical reversible short-circuit, overload, overtemperature protection
  • Smart Power Supply: boosting power to turn on cold LEDs
  • Independent installation possible
Käyttökohteet
  • Facades, public squares, cruise ships
  • Signage
  • Suitable for indoor and outdoor installations
Tuoteominaisuudet
  • DC mode functionality
  • Type of protection: IP66 and IP67
  • Surge protection: up to 4 kV (L-N) / 6 kV (L/N-PE)
  • Wide operating temperature range: -30…+55 °C
  • Lifetime: up to 50,000 h (temperature at max. tc )
SÄHKÖTEKNISET TIEDOT
Nimellisteho 2250,00 W
Nimellinen toisioteho 250 W
Nimellisjännite 220…240 V
Nimellinen toisiojännite 24,2 V
Syöttöjännite AC 198…264 V
Tasajännite 176…250 V
Käynnistysvirtapiikki 75 A
Verkkotaajuus 0/60 Hz
Harmoninen kokonaissärö (THD) < 15 %
Tehokerroin (cos φ) 0,95
Liitäntälaitteen hyötysuhde 92 %
Tehohäviö 21,7 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 3
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 8
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) 13
Max. Jännitepiikki välillä L/N ja PE 6 kV
Syöksyvirrankestävyys L - N välillä 4 kV
Galvaaninen eristys SELV
MITAT JA PAINO
Pituus 265,00 mm
Kiinnitysreikien etäisyys, pituus 250,0 mm
Leveys 68,00 mm
Leveys (sis. pyöreät valaisimet) 68.00 mm
Korkeus 40,00 mm
Korkeus (sis. sylinterivalaisimet) 40.00 mm
Syöttöjohtimien poikkipinta-ala 1 mm²
Ulostulojohtimien poikkipinta-ala 1,5 mm²
Syöttöjohtimien kuorintapituus 90 mm
Ulostulojohtimien kuorintapituus 90 mm
Tuotteen paino 1340,00 g
VÄRIT JA MATERIAALIT
Koteloinnin materiaali Metalli
Rungon materiaali Metalli
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -30…+55 °C
Tc-mittauspisteen enimmäislämpötila 85 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
Elektronisen liitäntälaitteen käyttöikä 50000 h
MUUT LISÄTIEDOT
Kapsuloitu Kyllä
MUUT OMINAISUUDET
Himmennettävä Ei
Ylikuumenemissuoja Kyllä
Ylikuormitussuojaus Kyllä
Oikosulkusuojaus Kyllä
Voi käyttää ilman kuormaa toisiopuolella Kyllä
Sopii valaisimiin, joiden kotelointiluokka I
Kytkentätapa, lähtö Kaapelit
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät ENEC, RCM, CCC, EAC
Standardit EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61000-3-3:n mukaisesti, EN 60598-1:n mukaisesti, EN 62384:n mukaisesti
Iskunkestävyysluokka I
Kotelointiluokka IP66/IP67
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4052899546028 Yksikköpakkaus
1		 326 mm x 88 mm x 51 mm 1385.00 g 1.46 dm³
4052899546035 Kuljetuslaatikko
10		 459 mm x 344 mm x 144 mm 14752.00 g 22.74 dm³
