CV Power supplies 24 V
OT 130/220…240/24 P
GTIN: 4052899546004
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Large range of products from 20 W to 250 W
- Installation in very cold and hot environments
- Very stable output power
- High electronical reversible short-circuit, overload, overtemperature protection
- Smart Power Supply: boosting power to turn on cold LEDs
- Independent installation possible
Käyttökohteet
- Facades, public squares, cruise ships
- Signage
- Suitable for indoor and outdoor installations
Tuoteominaisuudet
- DC mode functionality
- Type of protection: IP66 and IP67
- Surge protection: up to 4 kV (L-N) / 6 kV (L/N-PE)
- Wide operating temperature range: -30…+55 °C
- Lifetime: up to 50,000 h (temperature at max. tc )
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 140,00 W |
| Nimellinen toisioteho | 130 W |
| Nimellisjännite | 220…240 V |
| Nimellinen toisiojännite | 24,2 V |
| Syöttöjännite AC | 198…264 V |
| Tasajännite | 176…250 V |
| Käynnistysvirtapiikki | 60 A |
| Verkkotaajuus | 0/60 Hz |
| Harmoninen kokonaissärö (THD) | < 15 % |
| Tehokerroin (cos φ) | 0,95 |
| Liitäntälaitteen hyötysuhde | 90,5 % |
| Tehohäviö | 14,7 W |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 8 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 13 |
| Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) | 20 |
| Max. Jännitepiikki välillä L/N ja PE | 6 kV |
| Syöksyvirrankestävyys L - N välillä | 4 kV |
| Galvaaninen eristys | SELV |
MITAT JA PAINO
| Pituus | 220,00 mm |
| Kiinnitysreikien etäisyys, pituus | 207 mm |
| Leveys | 63,00 mm |
| Leveys (sis. pyöreät valaisimet) | 63.00 mm |
| Korkeus | 37,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 37.00 mm |
| Syöttöjohtimien poikkipinta-ala | 1 mm² |
| Ulostulojohtimien poikkipinta-ala | 1 mm² |
| Syöttöjohtimien kuorintapituus | 90 mm |
| Ulostulojohtimien kuorintapituus | 90 mm |
| Tuotteen paino | 943,00 g |
VÄRIT JA MATERIAALIT
| Koteloinnin materiaali | Metalli |
| Rungon materiaali | Metalli |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -30…+55 °C |
| Tc-mittauspisteen enimmäislämpötila | 80 °C |
| Kotelon korkein lämpötila | 110 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 50000 h |
MUUT LISÄTIEDOT
| Kapsuloitu | Kyllä |
MUUT OMINAISUUDET
| Himmennettävä | Ei |
| Ylikuumenemissuoja | Kyllä |
| Ylikuormitussuojaus | Kyllä |
| Oikosulkusuojaus | Kyllä |
| Voi käyttää ilman kuormaa toisiopuolella | Kyllä |
| Sopii valaisimiin, joiden kotelointiluokka | I |
| Kytkentätapa, lähtö | Kaapelit |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | ENEC, RCM, CCC, EAC |
| Standardit | EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61000-3-3:n mukaisesti, EN 60598-1:n mukaisesti, EN 62384:n mukaisesti |
| Iskunkestävyysluokka | I |
| Kotelointiluokka | IP66/IP67 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4052899546004 | Yksikköpakkaus 1 |
283 mm x 84 mm x 49 mm | 986.00 g | 1.16 dm³ |
| 4052899546011 | Kuljetuslaatikko 10 |
439 mm x 299 mm x 126 mm | 10590.00 g | 16.54 dm³ |
Käyttöohje / turvallisuusohjeet
OPTOTRONIC® LED Power Supply
OPTOTRONIC® LED Power Supply
Vaatimustenmukaisuusvakuutukset
Attestation of Conformity No. N8A 18 01 84117 054
Attestation of Conformity No. N8A 18 01 84117 054
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity OT 24V P_DIMP
EU Declaration of Conformity OT 24V P_DIMP
Vaatimustenmukaisuusvakuutukset
Attestation of Conformity No. E8A 18 01 84117 049
Attestation of Conformity No. E8A 18 01 84117 049
Vaatimustenmukaisuusvakuutukset
EU Declaration of Conformity 3537796
EU Declaration of Conformity 3537796
TUOTESELOSTE
Datasheet OT 130/220-240/24 P
Datasheet OT 130/220-240/24 P

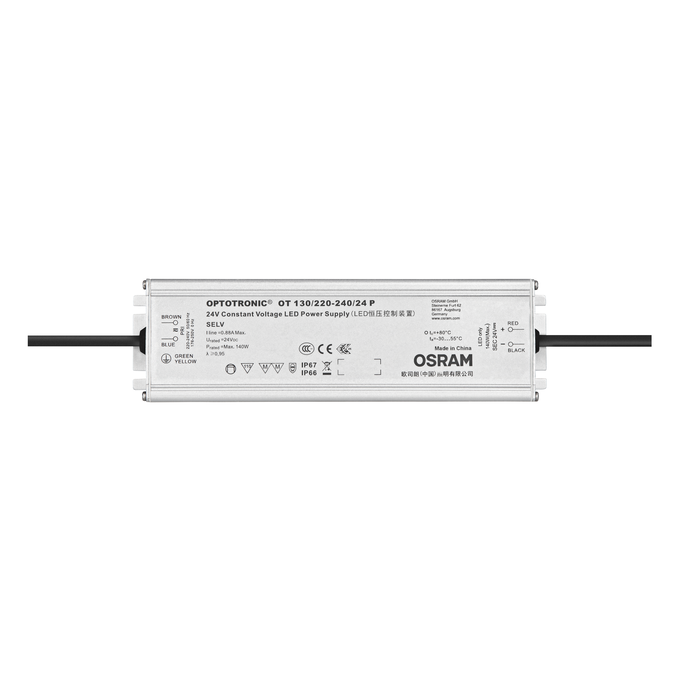

Tuotekuva: valkoinen tausta, diagonaali
OT 130/220-240/24 P
OT 130/220-240/24 P

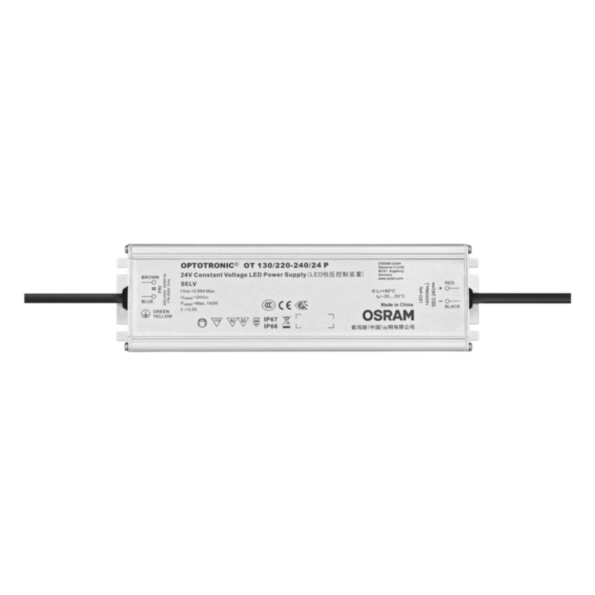

Tuotekuva: valkoinen tausta, vaakasuora
OT 130/220-240/24 P
OT 130/220-240/24 P

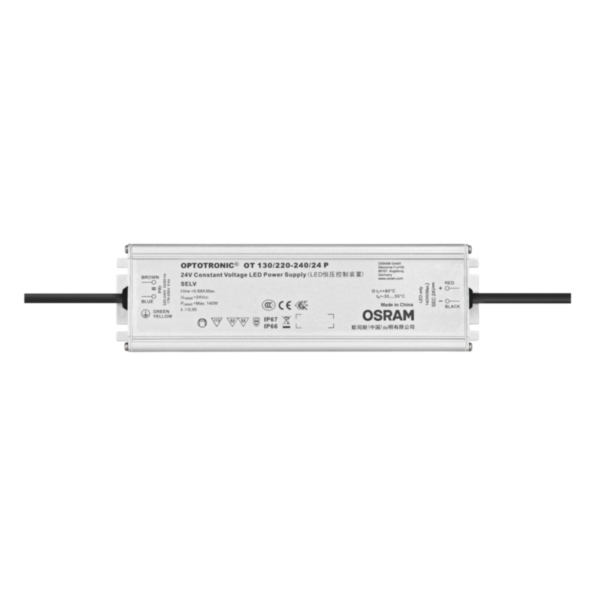

Tuotekuva: valkoinen tausta, pystyasennossa
