CV Power supplies with DALI
OTi DALI 80/220-240/24 4CHDT6/8
GTIN: 4062172177924
Pakkaamaton / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Intelligent power matching thanks to Smart power supply
- Slim form factor for mounting on the cove or in linear luminaires
- No stroboscopic effect thanks to patented high PWM frequency management (> 2 kHz)
- Suitable for installation in emergency lighting systems according to EN 60598-2-22
- Available as single-channel or multi-channel with DT6 and DT8 in one device
- DALI message detection "LED Module failure"
- IP rating: IP20
Käyttökohteet
- Cove lighting, wall washer, corridor, handrail, luminous ceilings
- Suitable for use in luminaires of protection class I and II
Tuoteominaisuudet
- Dimmable via Touch DIM
- LED driver whose output power can be shared arbitrarily among the 2 or 4 channels
- Dimming range: 0.1…100 %
- Line frequency: 0 Hz | 50 Hz | 60 Hz
Tekniset varusteet
- Suitable for 24 V LED modules
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 80,00 W |
| Nimellinen toisioteho | 80 W |
| Nimellisjännite | 220…240 V |
| Nimellinen toisiojännite | 24 V 1) |
| Syöttöjännite AC | 198…264 V |
| Tasajännite | 176…276 V |
| U-OUT (toimintajännite) | 24,2 V |
| Käynnistysvirtapiikki | 46 A |
| Verkkotaajuus | 50…60 Hz |
| Harmoninen kokonaissärö (THD) | < 5 % |
| Tehokerroin (cos φ) | 0,95 |
| Tehohäviö | 6 W |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 15 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 25 |
| Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) | 23 |
| Syöksyvirrankestävyys L - N välillä | 1 kV |
| Galvaaninen eristys | SELV |
1) Tasajännite
MITAT JA PAINO
| Pituus | 346,00 mm |
| Kiinnitysreikien etäisyys, pituus | 300,6 mm |
| Leveys | 32,00 mm |
| Leveys (sis. pyöreät valaisimet) | 32.00 mm |
| Korkeus | 22,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 22.00 mm |
| Syöttöjohtimien poikkipinta-ala | 0,5…2,5 mm² |
| Ulostulojohtimien poikkipinta-ala | 0.2…1.5 mm² |
| Syöttöjohtimien kuorintapituus | 6,0 mm |
| Ulostulojohtimien kuorintapituus | 5,0 mm |
| Tuotteen paino | 191,00 g |
VÄRIT JA MATERIAALIT
| Koteloinnin materiaali | Muovi |
| Rungon materiaali | Muovi |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+45 °C |
| Tc-mittauspisteen enimmäislämpötila | 85 °C |
| Kotelon korkein lämpötila | 115 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 50000 h |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennystapa | DALI-2 |
| Himmennysalue | 0.1…100 % |
| Ylikuumenemissuoja | Automaattinen vaihtosuuntaus |
| Ylikuormitussuojaus | Automaattinen vaihtosuuntaus |
| Oikosulkusuojaus | Automaattinen vaihtosuuntaus |
| Voi käyttää ilman kuormaa toisiopuolella | Kyllä |
| Sopii valaisimiin, joiden kotelointiluokka | I, II |
| Kytkentätapa, lähtö | Ruuviliitin |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | BIS, CCC, CE, EAC, EL, ENEC 10, RCM, VDE, VDE-ENEC |
| Standardit | EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti, EN 60598-2-22:n mukaisesti, EN 62386:n mukaisesti, EN 55015:n mukaisesti |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
Energiamerkintä tiedot EU 2019/2015 -mukaisesti
| Yhdistetyn valonlähteen tehonkulutus valmiustilassa | < 0.50 W |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4062172177924 | Pakkaamaton 1 |
|||
| 4062172177931 | Kuljetuslaatikko 20 |
370 mm x 170 mm x 113 mm | 3998.00 g | 7.11 dm³ |
Käyttöohje / turvallisuusohjeet
18695645 OPTOTRONIC LED Power Supply
18695645 OPTOTRONIC LED Power Supply
Vaatimustenmukaisuusvakuutukset
OTI DALI 50 80 160 -220-240-24 4CHDT6-8
OTI DALI 50 80 160 -220-240-24 4CHDT6-8
Sertifikaatit
OT ENEC 40050684 060421
OT ENEC 40050684 060421
Sertifikaatit
IT DALI 1CH 4CH DT6 DT8 CB DE1 64778 070421
IT DALI 1CH 4CH DT6 DT8 CB DE1 64778 070421
Sertifikaatit
OT EMC 40038482 220421
OT EMC 40038482 220421
EU Data Act
Connected Products and Related Software and Services
Connected Products and Related Software and Services

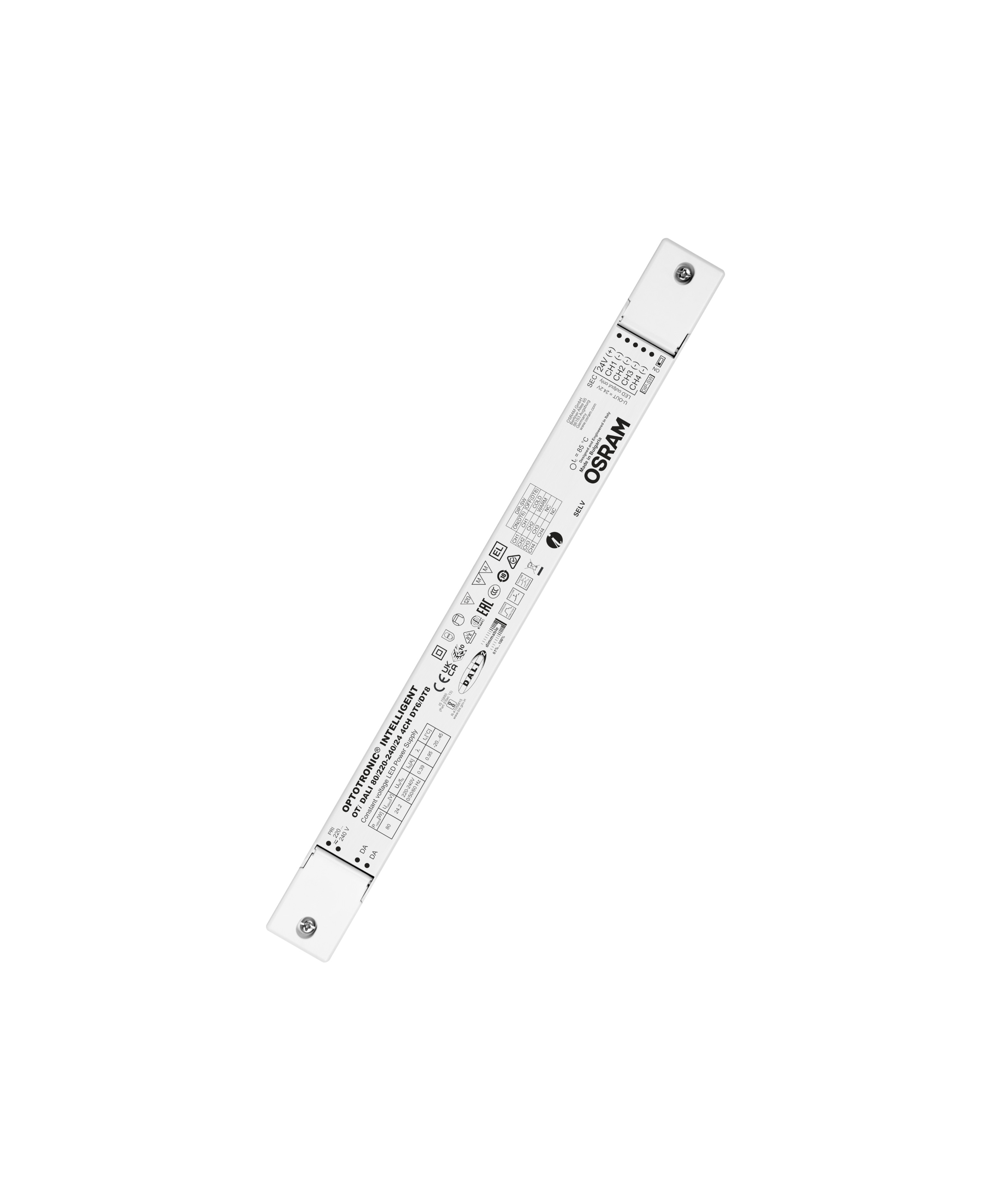

Tuotekuva: valkoinen tausta, diagonaali
OTI DALI 80-220-240-24 4CH DT6-8
OTI DALI 80-220-240-24 4CH DT6-8

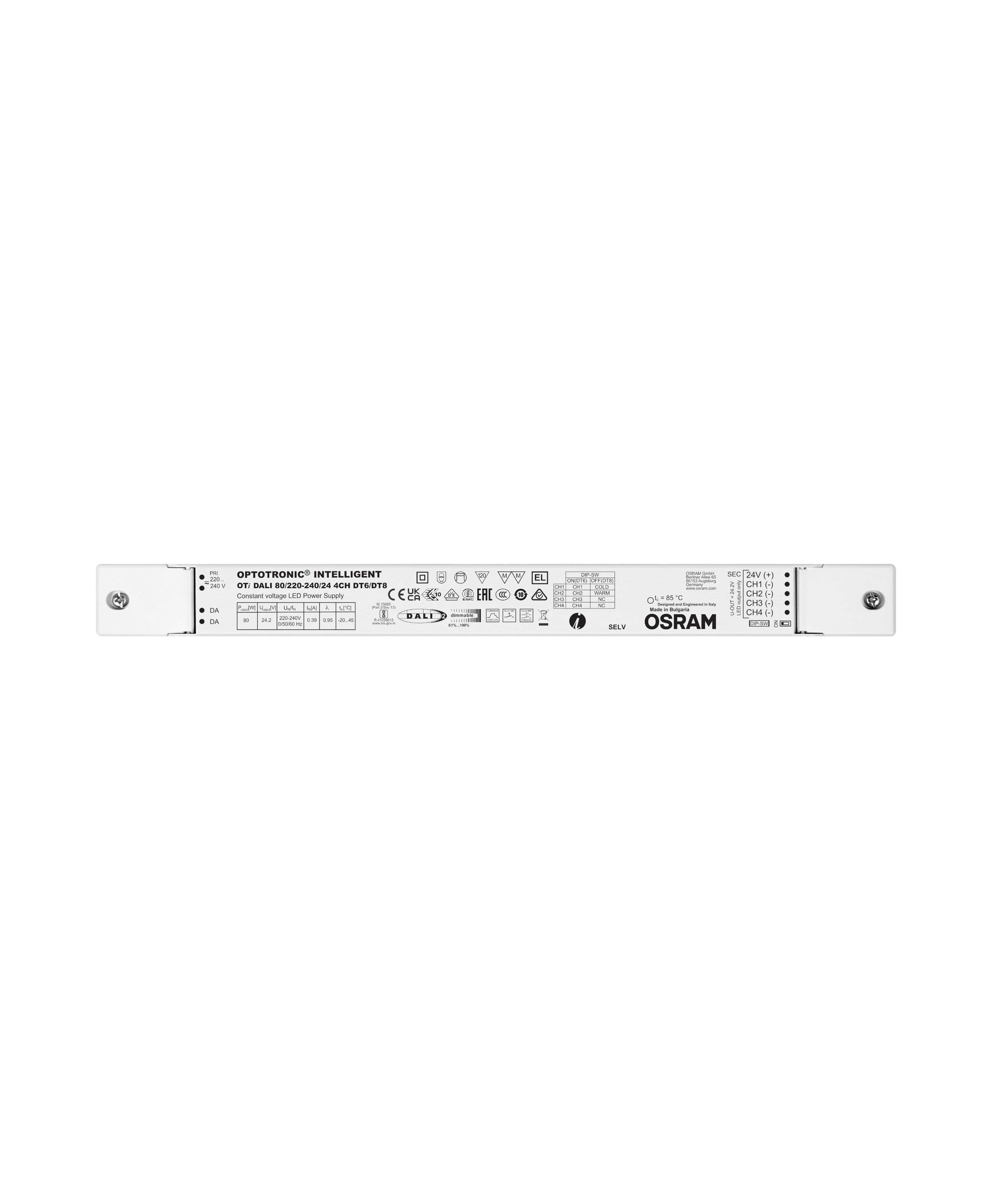

Tuotekuva: valkoinen tausta, vaakasuora
