CV Power supplies with DALI

OTi DALI 160/220-240/24 2CHDT6/8

GTIN: 4062172177948 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Intelligent power matching thanks to Smart power supply
  • Slim form factor for mounting on the cove or in linear luminaires
  • No stroboscopic effect thanks to patented high PWM frequency management (> 2 kHz)
  • Suitable for installation in emergency lighting systems according to EN 60598-2-22
  • Available as single-channel or multi-channel with DT6 and DT8 in one device
  • DALI message detection "LED Module failure"
  • IP rating: IP20
Käyttökohteet
  • Cove lighting, wall washer, corridor, handrail, luminous ceilings
  • Suitable for use in luminaires of protection class I and II
Tuoteominaisuudet
  • Dimmable via Touch DIM
  • LED driver whose output power can be shared arbitrarily among the 2 or 4 channels
  • Dimming range: 0.1…100 %
  • Line frequency: 0 Hz | 50 Hz | 60 Hz
Tekniset varusteet
  • Suitable for 24 V LED modules
SÄHKÖTEKNISET TIEDOT
Nimellisteho 160,00 W
Nimellinen toisioteho 160 W
Nimellisjännite 220…240 V
Nimellinen toisiojännite 24 V 1)
Syöttöjännite AC 198…264 V
Tasajännite 176…276 V
U-OUT (toimintajännite) 24,2 V
Käynnistysvirtapiikki 57 A
Verkkotaajuus 50/60 Hz
Harmoninen kokonaissärö (THD) < 5 %
Tehokerroin (cos φ) 0,95
Tehohäviö 11 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 8
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 13
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) 12
Syöksyvirrankestävyys L - N välillä 1 kV
Galvaaninen eristys SELV
1) Tasajännite
MITAT JA PAINO
Pituus 300,00 mm
Kiinnitysreikien etäisyys, pituus 258 mm
Leveys 50,00 mm
Leveys (sis. pyöreät valaisimet) 50.00 mm
Korkeus 35,00 mm
Korkeus (sis. sylinterivalaisimet) 35.00 mm
Syöttöjohtimien poikkipinta-ala 0,5…2,5 mm²
Ulostulojohtimien poikkipinta-ala 0,5…2,5 mm²
Syöttöjohtimien kuorintapituus 6,0 mm
Ulostulojohtimien kuorintapituus 6,0 mm
Tuotteen paino 380,00 g
VÄRIT JA MATERIAALIT
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -20…+45 °C
Tc-mittauspisteen enimmäislämpötila 90 °C
Kotelon korkein lämpötila 115 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
Elektronisen liitäntälaitteen käyttöikä 50000 h
MUUT OMINAISUUDET
Himmennettävä Kyllä
Himmennystapa DALI-2
Himmennysalue 0.1…100 %
Ylikuumenemissuoja Automaattinen vaihtosuuntaus
Ylikuormitussuojaus Automaattinen vaihtosuuntaus
Oikosulkusuojaus Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella Kyllä
Sopii valaisimiin, joiden kotelointiluokka I, II
Kytkentätapa, lähtö Ruuviliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät BIS, CCC, CE, EAC, EL, ENEC 10, RCM, VDE, VDE-ENEC
Standardit EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti, EN 60598-2-22:n mukaisesti, EN 62386:n mukaisesti, EN 55015:n mukaisesti
Iskunkestävyysluokka II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
Energiamerkintä tiedot EU 2019/2015 -mukaisesti
Yhdistetyn valonlähteen tehonkulutus valmiustilassa < 0.50 W
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4062172177948 Pakkaamaton
1		 360 mm x 30 mm x 21 mm 0.23 dm³
4062172177955 Kuljetuslaatikko
20		 335 mm x 268 mm x 167 mm 8065.00 g 14.99 dm³
Käyttöohje / turvallisuusohjeet
18695642 OPTOTRONIC LED Power Supply
PDF (2.09 MB)
Vaatimustenmukaisuusvakuutukset
OTI DALI 50 80 160 -220-240-24 4CHDT6-8
PDF (840.52 KB)
Sertifikaatit
OT ENEC 40050684 060421
PDF (312.38 KB)
Sertifikaatit
OT EMC 40038482 220421
PDF (324.45 KB)
EU Data Act
Connected Products and Related Software and Services
PDF (346.28 KB)

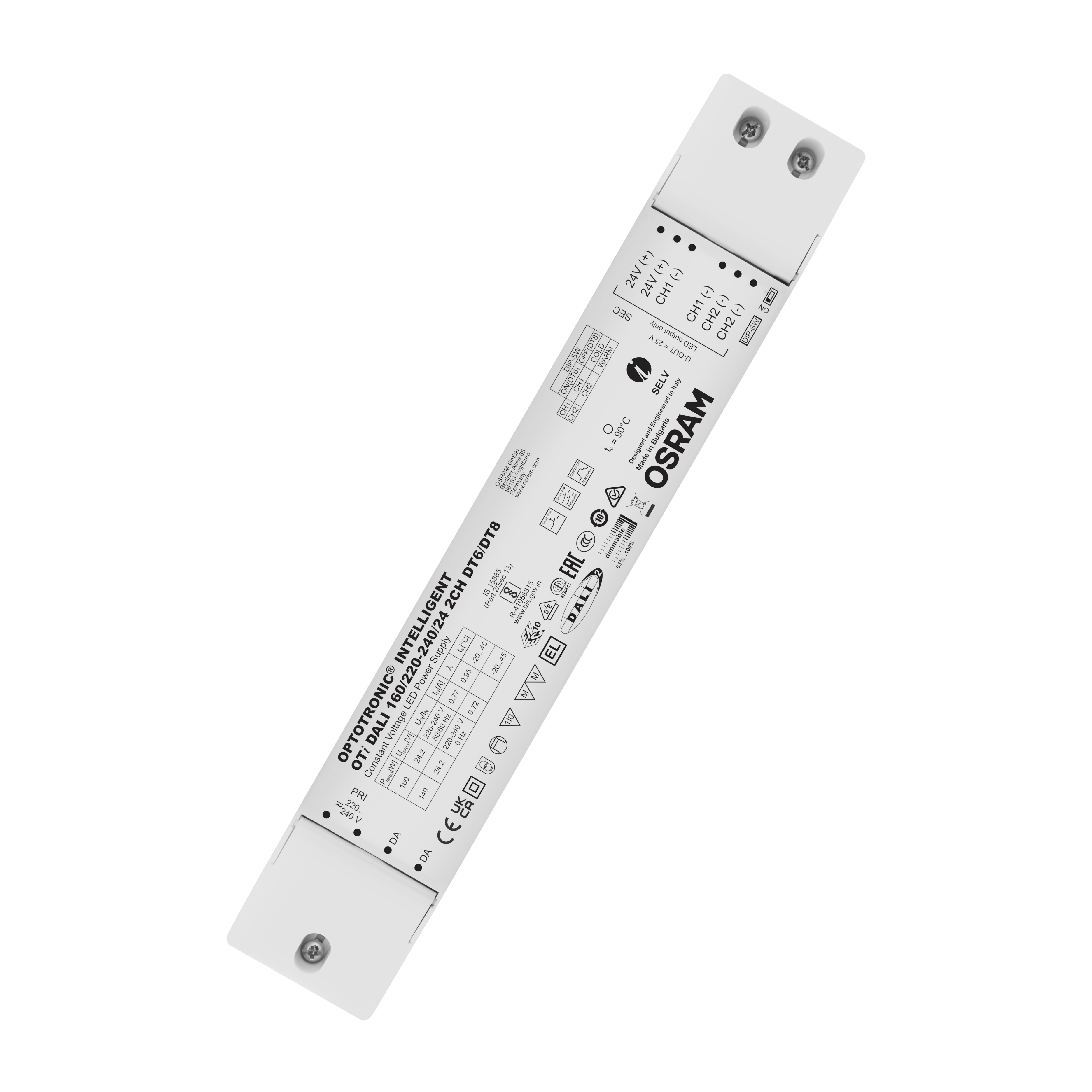

Tuotekuva: valkoinen tausta, diagonaali
OTI DALI 160-220-240-24 2CH DT6-8
JPG (686.24 KB)

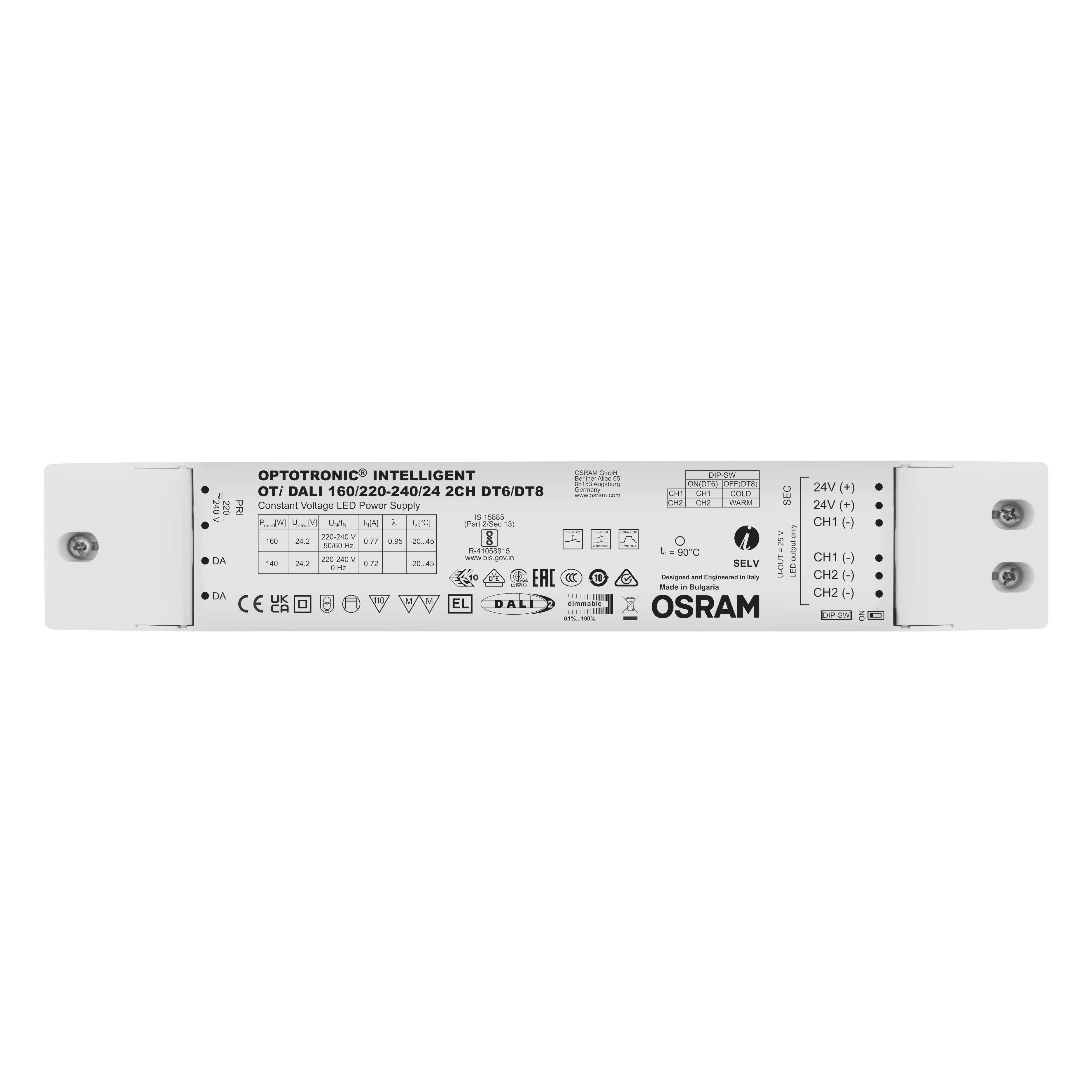

Tuotekuva: valkoinen tausta, vaakasuora
OTI DALI 160-220-240-24 2CH DT6-8
JPG (636.37 KB)

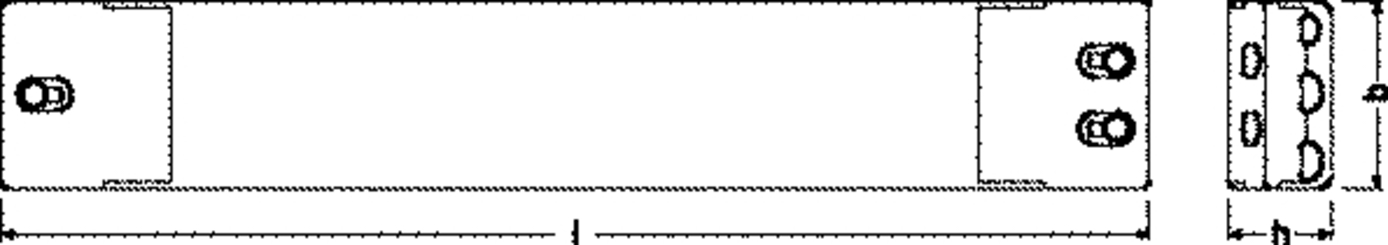

Tuotelinjapiirros kirjaimilla
OTi DALI 160-220-240-24 2CHDT6-8
JPG (24.57 KB)
EAN SEG-numero ELDAS-numero
4062172177948 7982390 919492160
