LED DRIVER DALI SUPERIOR
DR DALI-SUP -45/220-240/24
GTIN: 4058075421820
Yksikköpakkaus / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Nopea ja vaivaton asennus ruuvittoman vedonpoistokannen ansiosta
- 5 vuoden takuu
- Alhaisen välkynnän ansiosta korkea valon laatu ja visuaalinen mukavuus
- Mahdollista himmentää helposti painonapilla (PushDIM)
- Optimaalinen pari 24 V LED-nauhalle
Käyttökohteet
- Syvennysvalaistus, myös ahtaisiin tiloihin
- Hotellit, myymälät, ravintolat, majoitus, asuinympäristöt
- Museot, taidegalleriat
- Nauhavalaistus in yksittäis- ja avokonttoreissa
- Sopii käytettäväksi turvavalojärjestelmissä (tasavirtayhteensopiva)
Tuoteominaisuudet
- 1-kanavainen DALI-2 sertifioitu LED-virtalähde
- Vedonpoistokotelo riippumatonta asennusta varten
- Käyttö on turvallista SELV-jännitteen ansiosta: < 60 V
- Kotelointiluokka: IP20
Referenssit ja linkit
- Katso takuutiedot osoitteesta www.ledvance.fi/takuu
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 45,00 W |
| Nimellinen toisioteho | 45 W 1) |
| Nimellisjännite | 220…240 V |
| Nimellinen toisiojännite | 24 V 2) |
| Syöttöjännite AC | 198…264 V 3) |
| U-OUT (toimintajännite) | 25 V |
| Virtatyyppi | Tasavirta (DC) |
| Nimellisvirta | 275 mA |
| Nimellinen toisiovirta | 1880 mA 4) |
| Käynnistysvirtapiikki | 40 A |
| Rippelivirta (100 Hz) | +/- 3.5 % |
| Verkkotaajuus | 50…60 Hz |
| Harmoninen kokonaissärö (THD) | < 10 % 5) |
| Tehokerroin (cos φ) | > 0,90 6) |
| Liitäntälaitteen hyötysuhde | 87 % 7) |
| Tehohäviö | 6,72 W 8) |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 9 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 15 |
| Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) | 23 |
| Max. Jännitepiikki välillä L/N ja PE | 2 kV |
| Syöksyvirrankestävyys L - N välillä | 1 kV |
| Galvaaninen eristys | SELV |
| Häviöteho valmiustilassa | < 0.5 W |
1) 0 - 45 W
2) Enintään 24 V
3) Sallittu jännitealue
4) ±5%
5) Täydellä kuormalla, 220…240 V, 50 Hz
6) Täydellä kuormalla 230 V
7) Täydellä kuormalla ja 230 V
8) Suurin sallittu LED-kuorma 52 W
2) Enintään 24 V
3) Sallittu jännitealue
4) ±5%
5) Täydellä kuormalla, 220…240 V, 50 Hz
6) Täydellä kuormalla 230 V
7) Täydellä kuormalla ja 230 V
8) Suurin sallittu LED-kuorma 52 W
MITAT JA PAINO
| Pituus | 229,00 mm |
| Kiinnitysreikien etäisyys, pituus | 217 mm |
| Leveys | 47,00 mm |
| Leveys (sis. pyöreät valaisimet) | 47.00 mm |
| Korkeus | 32,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 32.00 mm |
| Syöttöjohtimien poikkipinta-ala | 0.5…1.5 mm² |
| Ulostulojohtimien poikkipinta-ala | 0.5…1.5 mm² |
| Esijohdotettu | Ei |
| Syöttöjohtimien kuorintapituus | 6…7 mm |
| Ulostulojohtimien kuorintapituus | 6…7 mm |
| Tuotteen paino | 247,00 g |
VÄRIT JA MATERIAALIT
| Tuotteen väri | valkoinen |
| Koteloinnin materiaali | Muovi |
| Rungon materiaali | Muovi |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 85 °C |
| Kotelon korkein lämpötila | 110 °C |
| Käyttölämpötila-alue | -25…+50 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 50000 h 1) |
1) Enimmäis-Tc-lämpötilalla 10 % kuolleisuus
MUUT LISÄTIEDOT
| Kapsuloitu | Ei |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennystapa | DALI-2, Push-DIM |
| Himmennysalue | 1…100 % |
| Ylikuumenemissuoja | Kyllä |
| Ylikuormitussuojaus | Kyllä |
| Oikosulkusuojaus | Kyllä |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 2,0 m |
| Sopii valaisimiin, joiden kotelointiluokka | I, II |
| Soveltuu turvavalaistukseen | Ei |
| Kytkentätapa, lähtö | Jousiliitin |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | CE, CB, ENEC |
| Standardit | EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4058075421820 | Yksikköpakkaus 1 |
235 mm x 55 mm x 38 mm | 275.00 g | 0.49 dm³ |
| 4058075421837 | Kuljetuslaatikko 10 |
326 mm x 284 mm x 116 mm | 3440.00 g | 10.74 dm³ |
Käyttöohje / turvallisuusohjeet
LED DR DALI SUP CV
LED DR DALI SUP CV
Vaatimustenmukaisuusvakuutukset
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP
Vaatimustenmukaisuusvakuutukset
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP
DECLARATION OF CONFORMITY LED DR DALI PFM_LED DR SUP
Sertifikaatit
CERTIFICATE_LED DR DALI PFM_LED DR SUP
CERTIFICATE_LED DR DALI PFM_LED DR SUP
EU Data Act
DALI LED Driver and Luminaires
DALI LED Driver and Luminaires

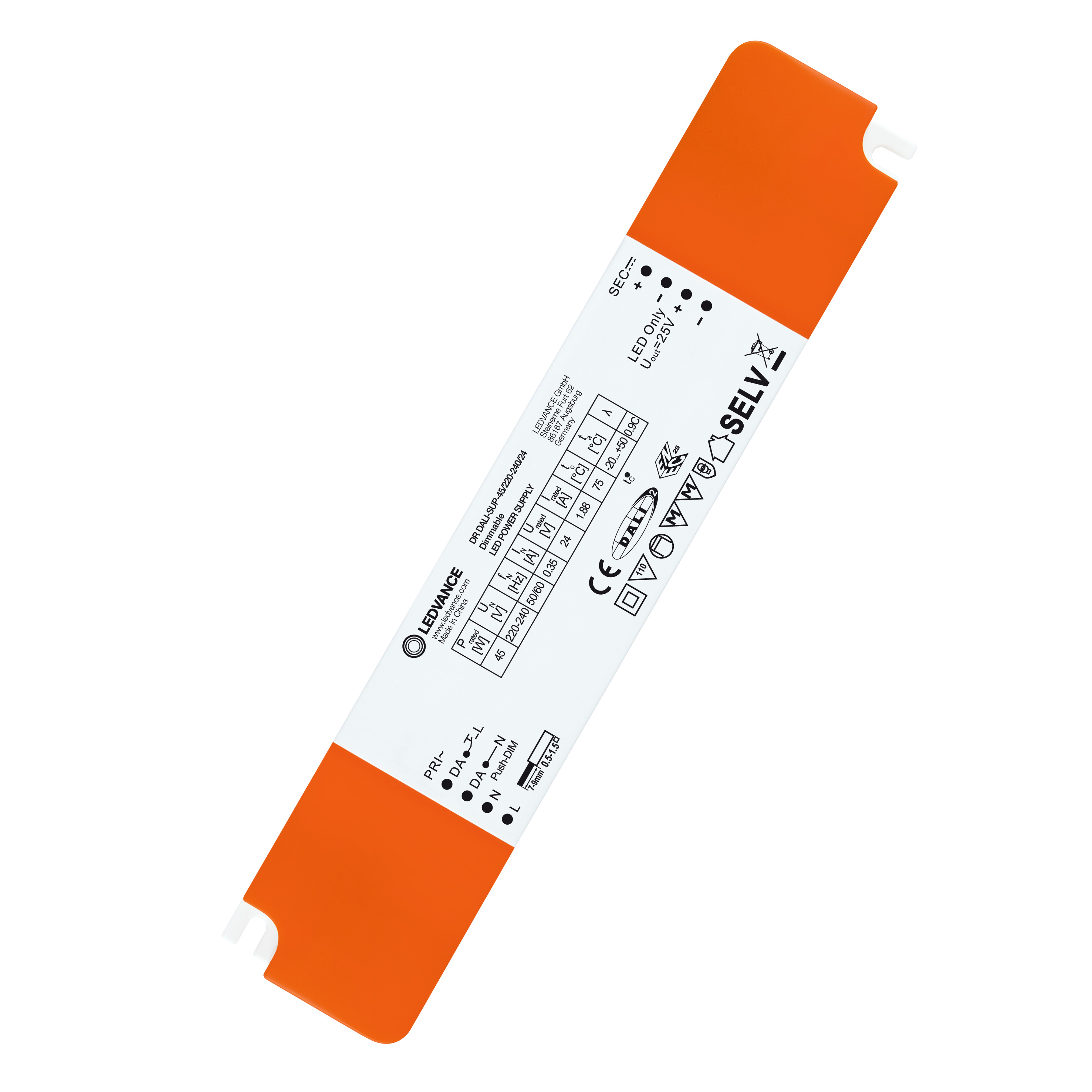

Tuotekuva: valkoinen tausta, diagonaali
DR DALI SUP 45/220-240/24
DR DALI SUP 45/220-240/24

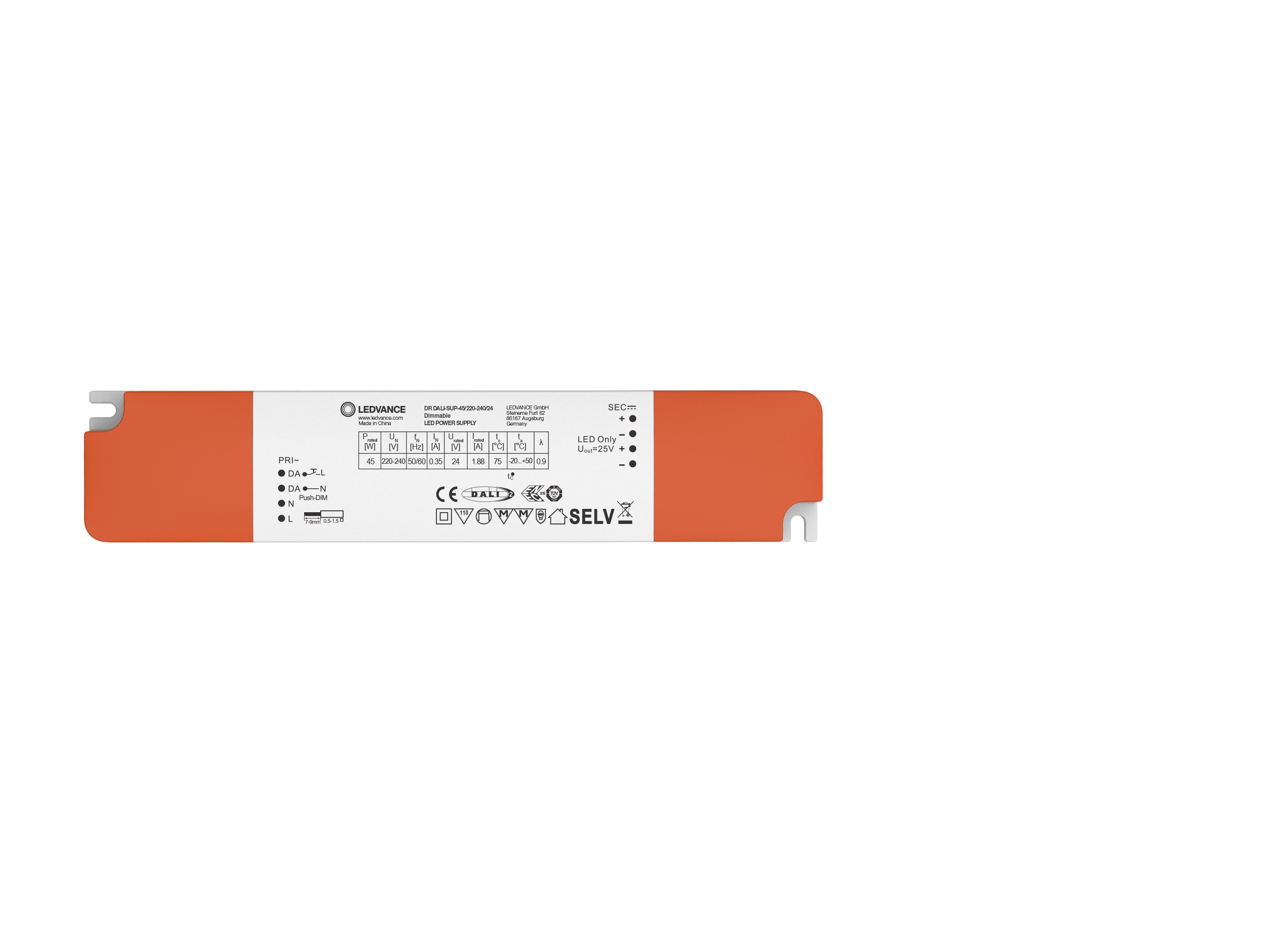

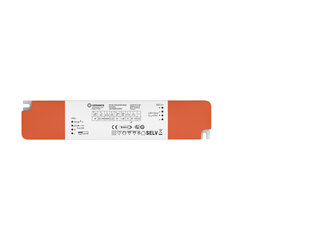

Tuotekuva: valkoinen tausta, vaakasuora
DR DALI-SUP-45
DR DALI-SUP-45

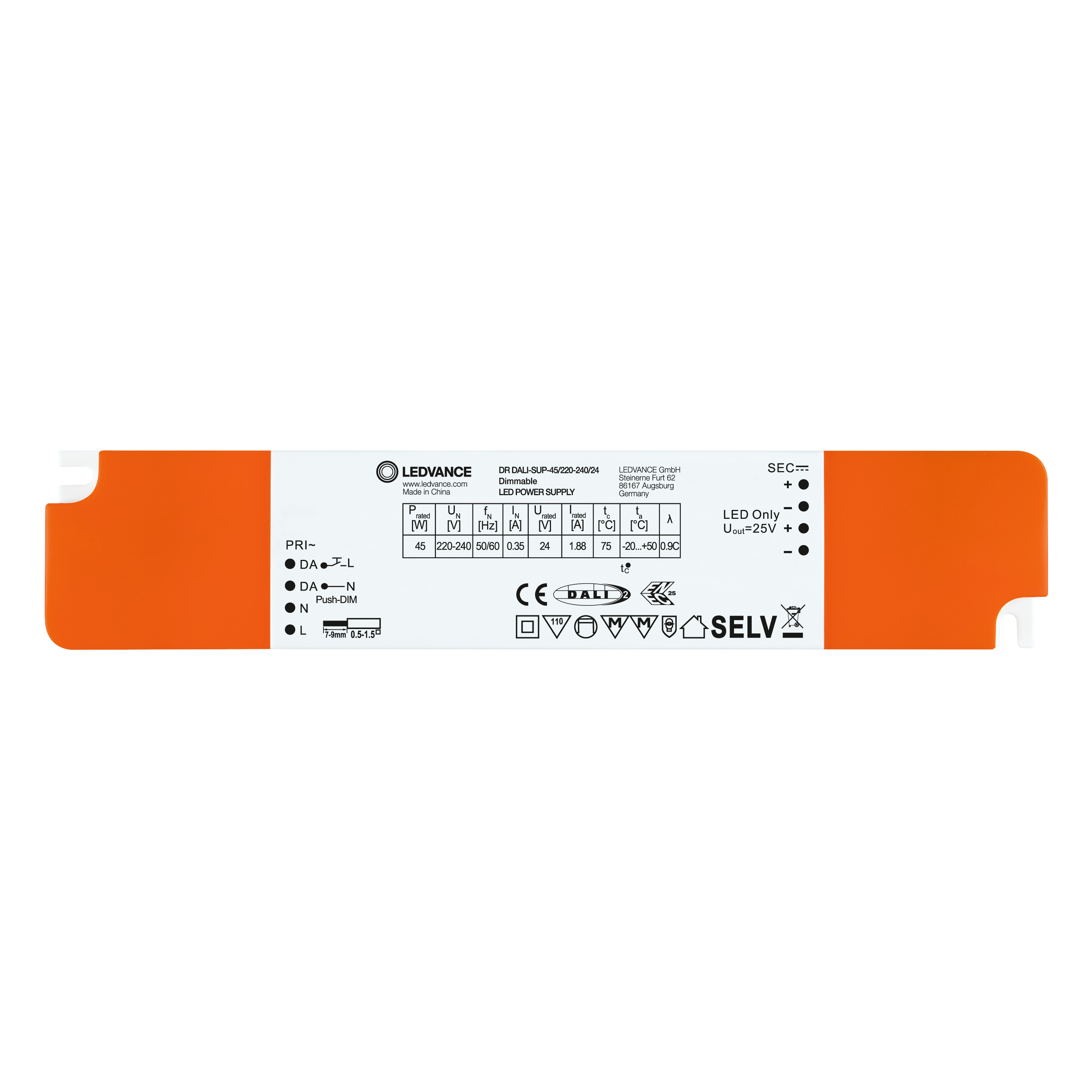

Tuotekuva: valkoinen tausta, vaakasuora
