CV Power supplies 24 V

OT SLIM 100/220-240/24

GTIN: 4062172135870 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Installation in cold and hot environments
  • Very stable output power
  • High electronical reversible short-circuit, overload, overtemperature protection
  • Independent installation possible
Käyttökohteet
  • Facades, public squares, cruise ships
  • Signage
  • Suitable for indoor and outdoor installations
Tuoteominaisuudet
  • Type of protection: IP20
  • Wide operating temperature range: -20…+50 °C
  • Lifetime: up to 50,000 h (temperature at max. tc )
SÄHKÖTEKNISET TIEDOT
Nimellisteho 110,00 W
Nimellinen toisioteho 100 W
Nimellisjännite 220…240 V
Nimellinen toisiojännite 24,2 V
Syöttöjännite AC 195.5…276 V
Tasajännite 176…250 V
U-OUT (toimintajännite) 24 V
Käynnistysvirtapiikki 50 A
Verkkotaajuus 50/60 Hz
Harmoninen kokonaissärö (THD) < 5 %
Tehokerroin (cos φ) 0,95
Tehohäviö 9.9 W
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 6
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 10
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi) 10
Syöksyvirrankestävyys L - N välillä 1 kV
Galvaaninen eristys SELV

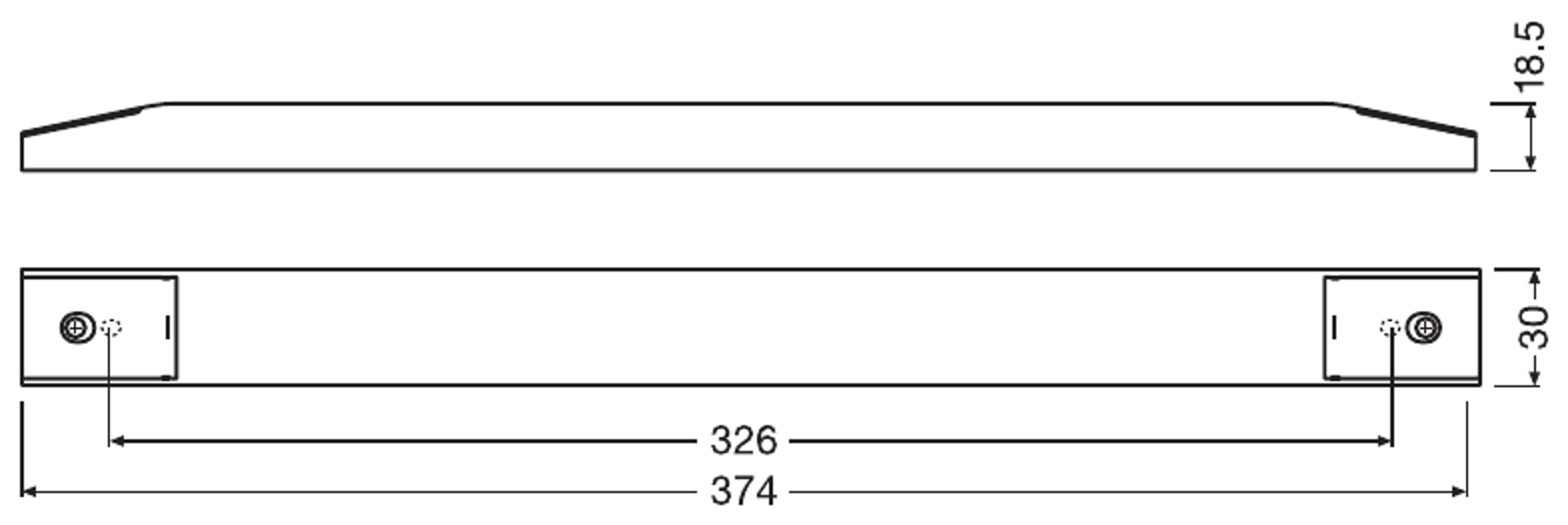

MITAT JA PAINO
Pituus 374,00 mm
Kiinnitysreikien etäisyys, pituus 326.0 mm
Leveys 30,00 mm
Leveys (sis. pyöreät valaisimet) 30.00 mm
Korkeus 18,50 mm
Korkeus (sis. sylinterivalaisimet) 18.50 mm
Syöttöjohtimien poikkipinta-ala 0.75…1.5 mm²
Ulostulojohtimien poikkipinta-ala 0.75…1.5 mm²
Syöttöjohtimien kuorintapituus 5,0 mm
Ulostulojohtimien kuorintapituus 5,0 mm
Tuotteen paino 220,00 g
VÄRIT JA MATERIAALIT
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -25…+45 °C
Tc-mittauspisteen enimmäislämpötila 80 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
Elektronisen liitäntälaitteen käyttöikä 50000 h
MUUT OMINAISUUDET
Himmennettävä Ei
Ylikuormitussuojaus Automaattinen vaihtosuuntaus
Oikosulkusuojaus Automaattinen vaihtosuuntaus
Sopii valaisimiin, joiden kotelointiluokka I, II
Kytkentätapa, lähtö Ruuviliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät CE, CB, ENEC, CCC, EAC, RCM, BIS
Standardit IEC 61347-2-13:n mukaisesti, IEC 62384:n mukaisesti, EN 55015:n mukaisesti, IEC 61000-3-2:n mukaisesti, IEC 61000-3-3:n mukaisesti
Iskunkestävyysluokka II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4062172135870 Pakkaamaton
1
4062172135887 Kuljetuslaatikko
30		 387 mm x 192 mm x 150 mm 7058.00 g 11.15 dm³
Käyttöohje / turvallisuusohjeet
14614288 OT SLIM
PDF (3.61 MB)

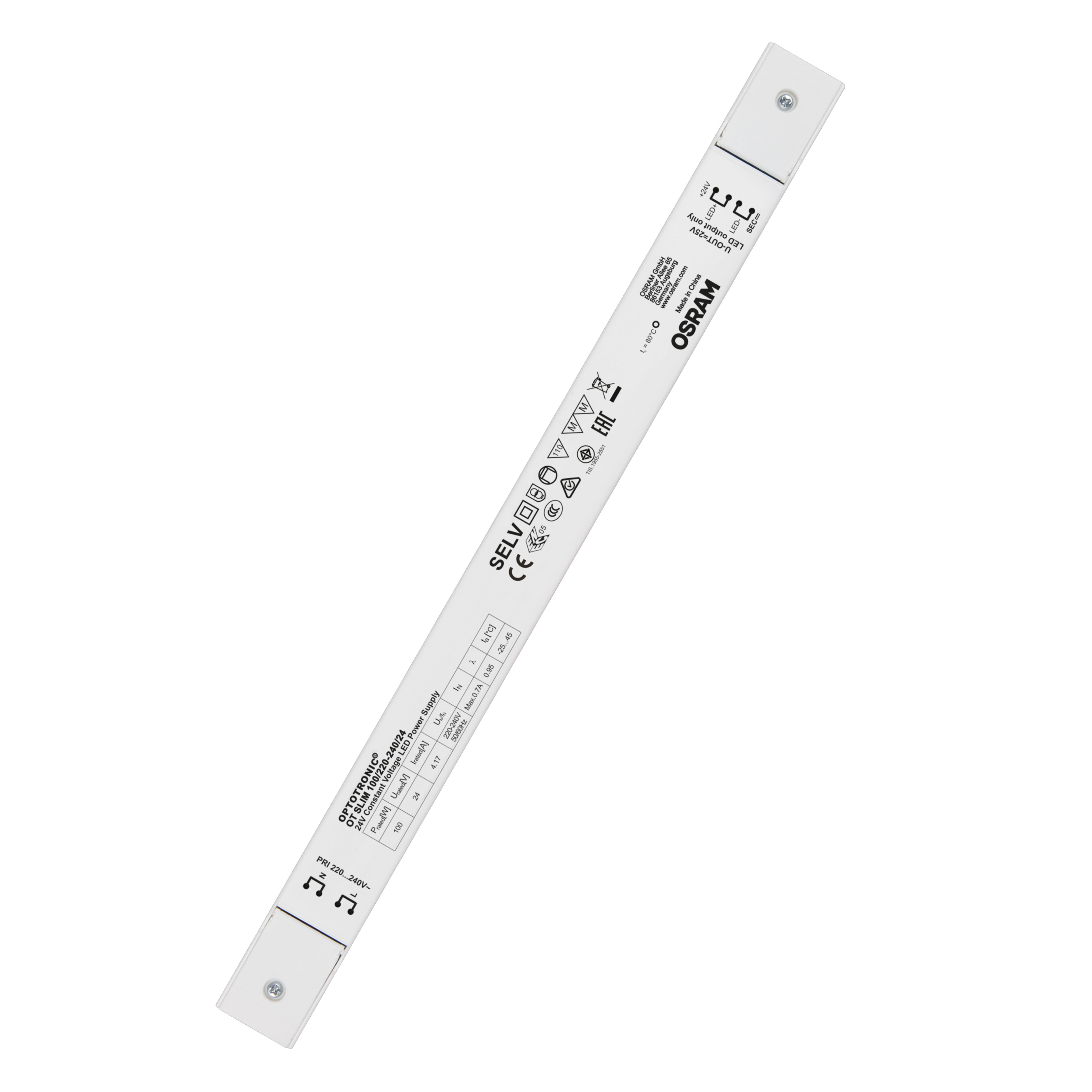

Tuotekuva: valkoinen tausta, diagonaali
OT SLIM 100
JPG (568.4 KB)

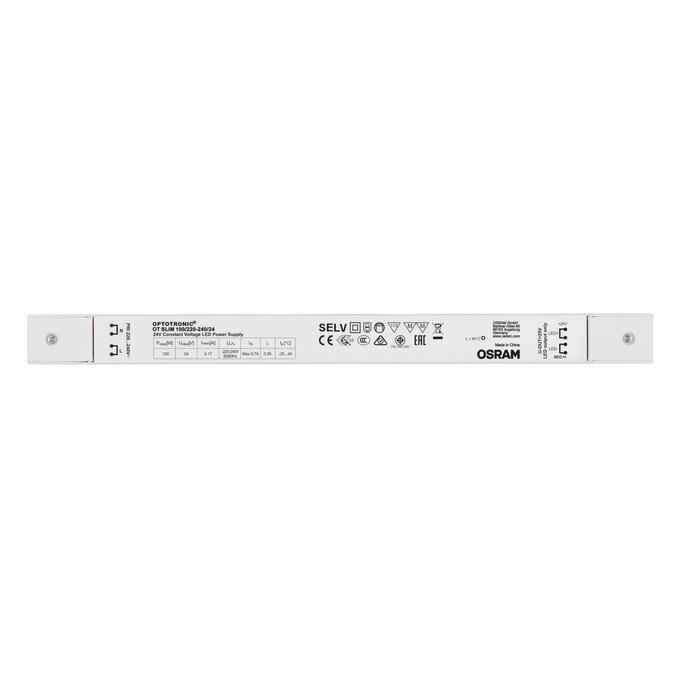

Tuotekuva: valkoinen tausta, vaakasuora
OT SLIM 100
JPG (515.21 KB)

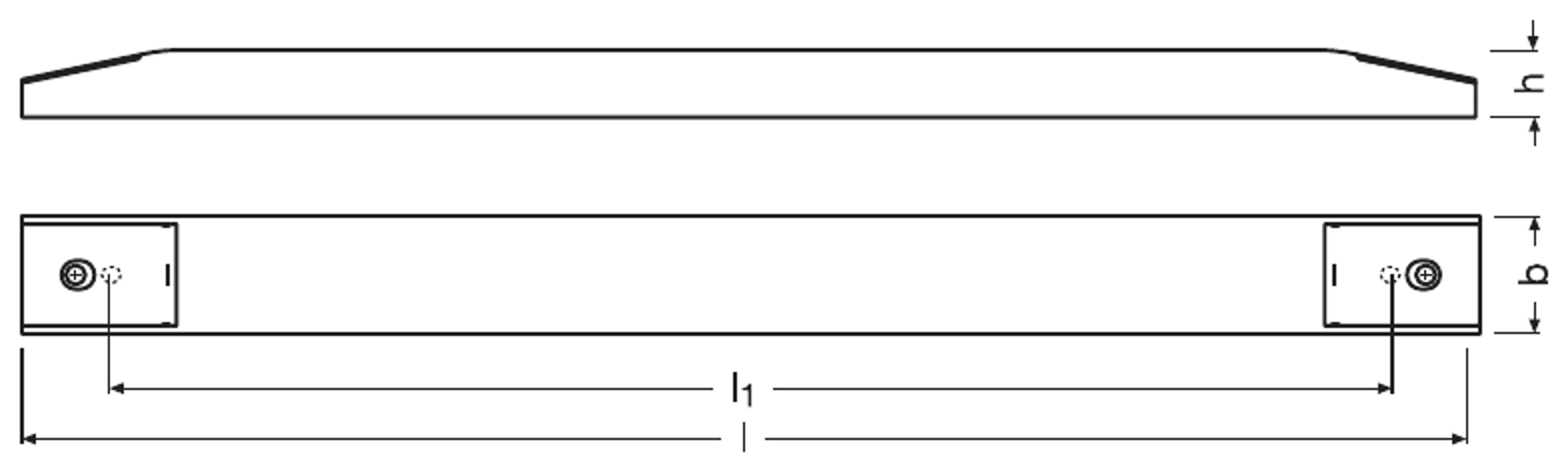

Tuotelinjapiirros kirjaimilla
OT SLIM 100
JPG (206.3 KB)

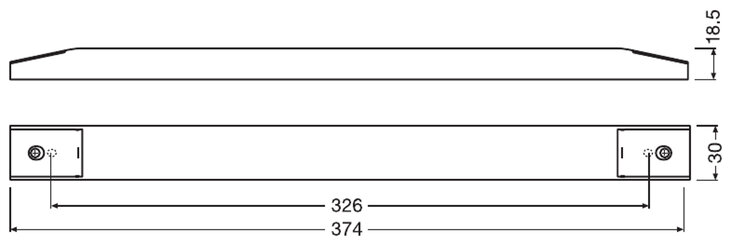

Tuotelinjapiirros numeroilla
OT SLIM 100
JPG (221.7 KB)
CAD STEP 3D
OT SLIM 100-220-240-24
STP (1.87 MB)
EAN ELDAS-numero UK-tunniste
4062172135870 919492050 433374316
