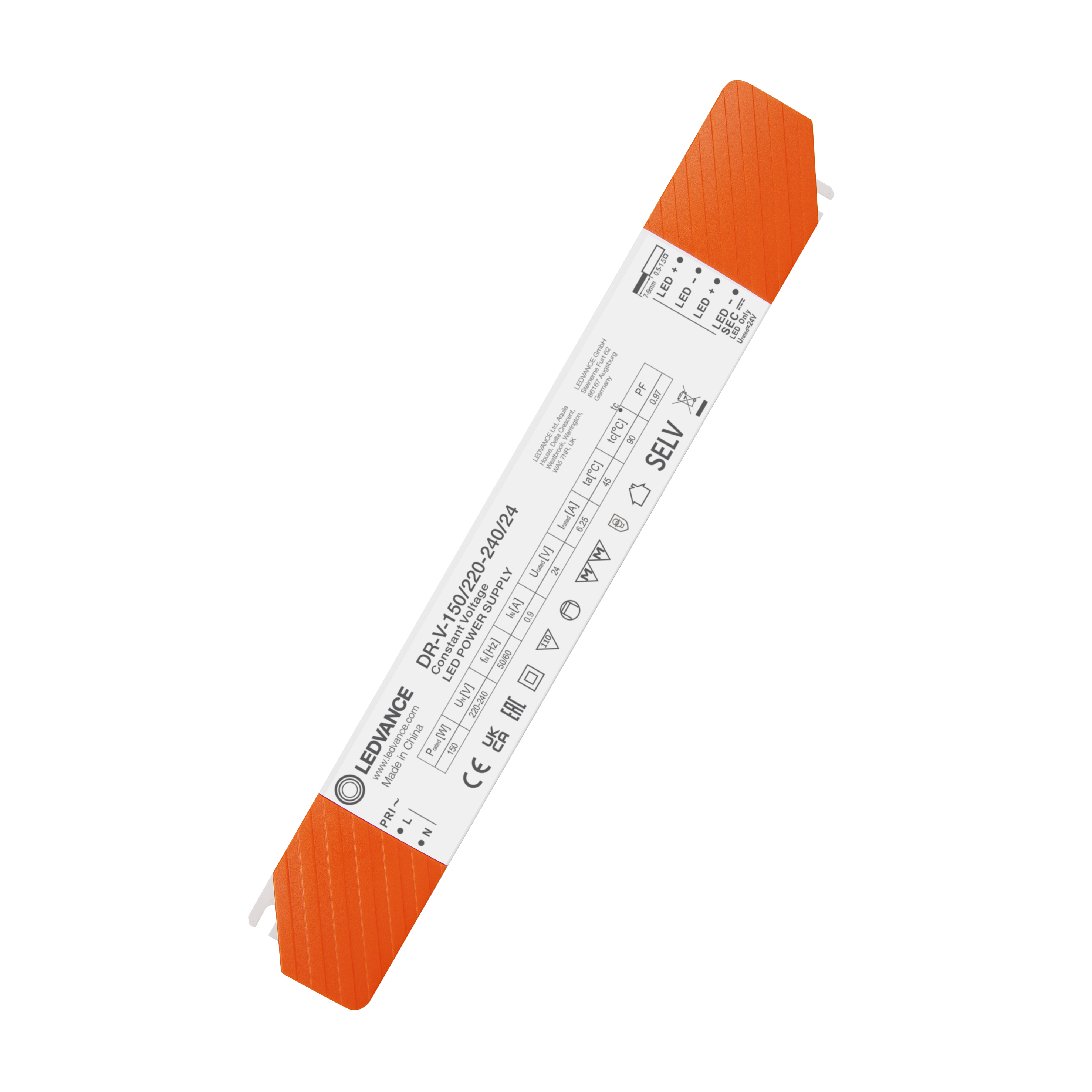

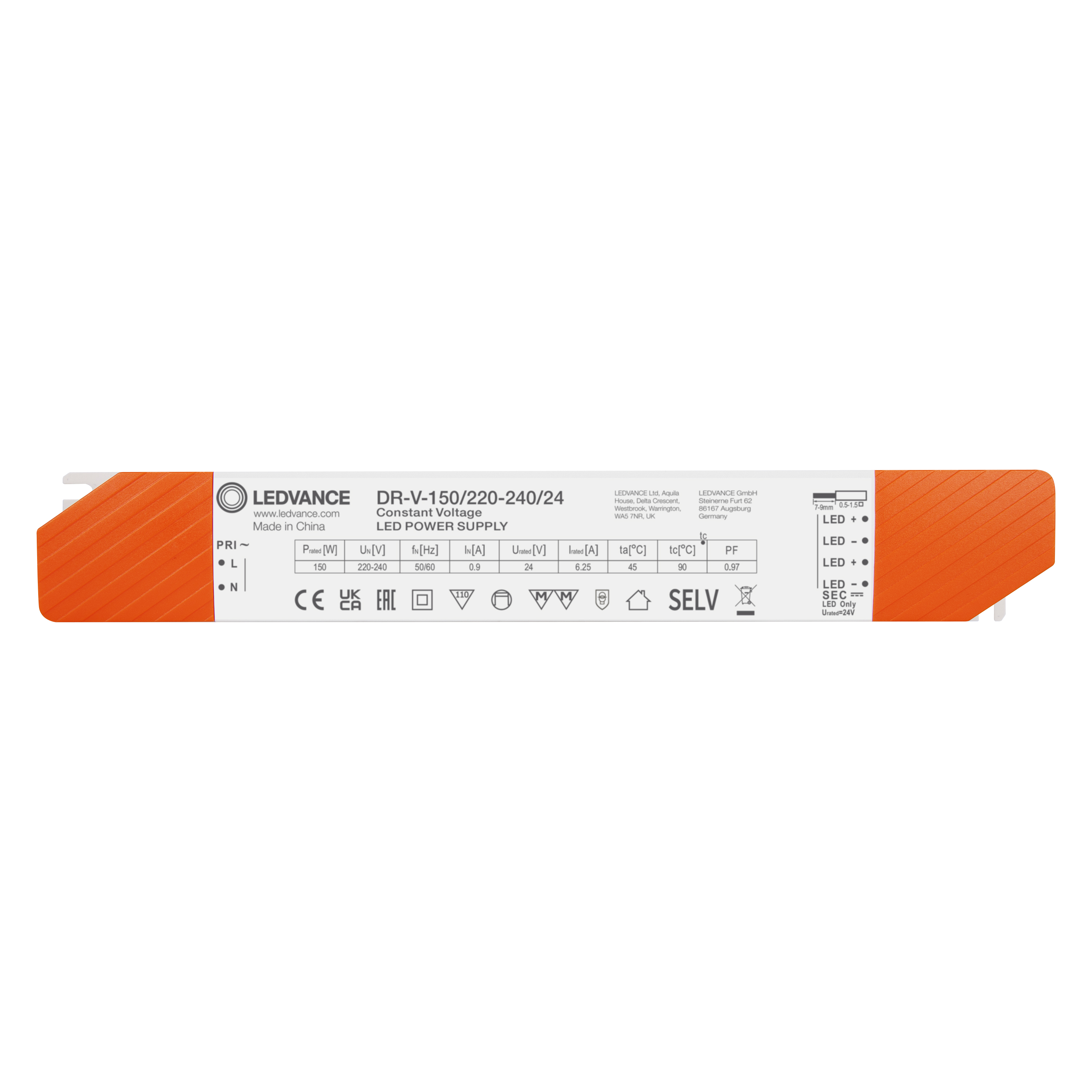

DR-V -150/220-240/24

LED DRIVER VALUE

GTIN: 4058075835917 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Täydellisesti yhteensopiva 24 V LED-nauhoille
Erinomainen hinta/suorituskyky-suhde
3 vuoden takuu
Nopea ja helppo asentaa
Hyvä tehokkuus ja toimintavarmuus

Käyttökohteet

Syvennysvalaistus, myös ahtaisiin tiloihin
Seinänpesuriefekti olohuoneissa, ruokailutiloissa, makuuhuoneissa, sisääntuloauloissa
SELV-asennuksiin sisätiloissa
Toimistot, ostoskeskukset, sairaalat, ravintolat, hotellit

Tuoteominaisuudet

Saatavilla 30 W, 60 W, 120 W ja 150 W
Integroitu vedonpoistin, soveltuu puoli kiinteään asennukseen
Elinikä: jopa 35 000 h (maks. Tc-lämpötila)
Kotelointiluokka: IP20
Syöttöjännite: 220…240 V
Käyttötaajuus: 50/60 Hz
Käyttöjännite alle 60 V: SELV
Palautuva ylikuumeneminen, ylikuormitus, oikosulku ja avoimen piirin suojaus

Referenssit ja linkit

Katso takuutiedot osoitteesta www.ledvance.fi/takuu

SÄHKÖTEKNISET TIEDOT

Nimellisteho	150,00 W
Nimellinen toisioteho	150 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	24 V ²⁾
Syöttöjännitealue	220…240 V
Syöttöjännite AC	198…264 V ³⁾
U-OUT (toimintajännite)	24 V
Virtatyyppi	Tasavirta (DC)
Nimellisvirta	900 mA
Nimellinen toisiovirta	6250 mA ⁴⁾
Käynnistysvirtapiikki	46 A
Output ripple current (120 Hz)	< 1 %
Verkkotaajuus	50…60 Hz
Harmoninen kokonaissärö (THD)	< 15 % ⁵⁾
Tehokerroin (cos φ)	0,97 ⁶⁾
Liitäntälaitteen hyötysuhde	91 % ⁷⁾
Tehohäviö	11.2 W ⁸⁾
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	8
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	6
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	10
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV

¹⁾ 0 - 150 W
²⁾ Enintään 24 V
³⁾ Sallittu jännitealue
⁴⁾ ±10%
⁵⁾ Täydellä kuormalla, 220…240 V, 50 Hz
⁶⁾ Täydellä kuormalla 230 V
⁷⁾ Täydellä kuormalla ja 230 V
⁸⁾ Suurin sallittu LED-kuorma 150 W

MITAT JA PAINO

Pituus	253,00 mm
Kiinnitysreikien etäisyys, pituus	242.00 mm
Leveys	40,00 mm
Leveys (sis. pyöreät valaisimet)	40.00 mm
Korkeus	31,00 mm
Korkeus (sis. sylinterivalaisimet)	31.00 mm
Syöttöjohtimien poikkipinta-ala	0.75…1.5 mm²
Ulostulojohtimien poikkipinta-ala	0.5…1.5 mm²
Esijohdotettu	Ei
Syöttöjohtimien kuorintapituus	7…9 mm
Ulostulojohtimien kuorintapituus	7…9 mm
Tuotteen paino	350,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Muovi
Rungon materiaali	Muovi

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+45 °C
Tc-mittauspisteen enimmäislämpötila	90 °C
Kotelon korkein lämpötila	110 °C
Käyttölämpötila-alue	-20…+45 °C
Sallittu ilman kosteusprosentti	20…90 % ¹⁾

¹⁾ Enintään 56 päivää/vuosi 90 %:lla

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

35000 h ¹⁾

¹⁾ Enimmäis-T_c = 90°C / 12% vikaantumisosuus

MUUT OMINAISUUDET

Himmennettävä	Ei
Himmennystapa	Ei himmennettävissä
Ylikuumenemissuoja	Kyllä
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Sopii valaisimiin, joiden kotelointiluokka	I,II
Soveltuu turvavalaistukseen	Ei
Kytkentätapa, lähtö	Jousiliitin

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, UKCA, EAC
Standardit	EN 61347-1:n mukaisesti, EN 61347-2-13:n mukaisesti, EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 62384:n mukaisesti
Iskunkestävyysluokka	II
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-25…+80 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Ei
