LIGHT ENGINES LINEAR PERFORMANCE 2000 LM/FT CRI80 1120 mm / 1400 mm - HIGH EFFICACY
LEL P1 -8000/840/24X1120/HV/4PT
GTIN: 4099854872679
Pakkaamaton / 1
Näytä kaikki pakkaukset
Takuuehdot
TUOTETIEDOT
Tuote-edut
- Korkea tehokkuus CRI > 80 - 216 lm/W
- Värilaadun tasaisuus: ≤ 3 SDCM
- HV (NON isolated) optimized for serial connection
- Helppo asentaa paluuvirran ansiosta
- Liittimet edessä (jousiliitin), valinnainen liitin takana
- Säädettävä valovirta, valotehokkuus ja käyttöikä
Käyttökohteet
- Kaluste- ja toimistovalaisimet
- Pinta-asennusvalaisimet
- Lattiavalaisimet
Tuoteominaisuudet
- Valovirta: 2000 lm / jalka (1 jalka = 280 mm)
- ZHAGA Book 7:n mukainen
- Optimoitu korkeajännitekäyttöön eristämättömillä Non-SELV LED-virtalähteillä
- Värilämpötila: 3000 / 4000 / 6500 K (muut värilämpötilat pyynnöstä)
- Saatavana olevat pituudet: 1120 / 1400 mm
- Pitkä käyttöikä, jopa 100 000 h 55 °C:n lämpötilassa (L80/B10)
- Sertifikaatti: ENEC
Turvallisuustiedot
- The LED module itself and all its components must not be mechanically stressed.
- Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
- Pay attention to standard ESD precautions when installing the module.
- Photobiological safety according to IEC 62471, risk group RG1.
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 36,30 W 1) |
| Rakenteellinen teho | 36.30 W |
| Virtatyyppi | Tasavirta (DC) |
| Nimellisvirta | 285 mA 2) |
| Max. sisääntulovirta DC | 700 mA |
| Insulation test voltage | 1,7 kV |
| Max. insulation operating voltage | 350 V |
| Max. peak current | 1 350 mA |
| Max. LF current ripple | 700 mA |
| Insulation concept | NON Isolated |
| ESD class | Kriteeri B/Vakavuustaso 2 |
1) Power consumption at tp = 25°C (NM)
2) Normal Mode (NM)
2) Normal Mode (NM)
Fotometriset tiedot
| Effective Luminous flux at tp = 25 °C (NM) | 7 845 lm |
| Valovirta | 7685 lm 1) |
| Värilämpötila | 4000 K |
| Värintoistoindeksi (Ra-indeksi) | 80 |
| Valon väri (EN 12464-1) | Kylmä valkoinen |
| Värilaadun tasaisuus (SDCM) | 3 sdcm |
| Fotometrinen turvallisuusluokka (EN62778) | RG1 |
| Valovirran alenema nimellisen käyttöiän lopussa | 0.96 |
| Module efficacy at tp = 25 °C | 216 lm/W |
1) At tp rated = 55°C (NM)
Toimintatapa
| Typ. forward current (HE) | 100 mA |
| Typ. Luminous flux at tp rated (HE) | 2 795 lm |
| Max. forward voltage at tp = 25 °C (HE) | 126,8 V |
| Min. forward voltage at tp rated (HE) | 114,8 V |
| Module efficacy at tp rated (HE) | 228 lm/W |
| Typ. forward current (NM) | 285 mA |
| Typ. Luminous flux at tp rated (NM) | 7 685 lm |
| Max. forward voltage at tp = 25 °C (NM) | 133,7 V |
| Min. forward voltage at tp rated (NM) | 120,9 V |
| Module efficacy at tp rated (NM) | 212 lm/W |
| Typ. forward current (HO) | 700 mA |
| Typ. Luminous flux at tp rated (HO) | 17 215 lm |
| Max. forward voltage at tp = 25 °C (HO) | 142,8 V |
| Min. forward voltage at tp rated (HO) | 129,2 V |
| Module efficacy at tp rated (HO) | 181 lm/W |
Valotekniset tiedot
| Säteilykulma | 120 ° |
| Käynnistysaika [PIM] | < 0.5 s |
LED MODULE INFORMATION
| LEDien määrä per moduuli | 144 |
| Max. tightening torque | 0,5 Nm |
| IEC 62031 classification | Sisäänrakennettu |
MITAT JA PAINO
| Nominal length | 1 120 mm |
| Nominal width | 24 mm |
| Pituus | 1119,00 mm |
| Leveys | 23,60 mm |
| Leveys (sis. pyöreät valaisimet) | 23.60 mm |
| Korkeus | 5,50 mm |
| Korkeus (sis. sylinterivalaisimet) | 5.50 mm |
| Syöttöjohtimien kuorintapituus | 8 - 9 mm |
| Nimellinen poikkileikkaus | 0.2…0.75 mm² |
| Tuotteen paino | 88,9 g |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -40…+65 °C |
| Tc-mittauspisteen enimmäislämpötila | < 95 °C |
| Performance temperature tp rated | 55 °C |
Käyttöikä
| Kytkentäkertojen määrä | 200000 |
| Lifespan L70/B10 at tc max | 100 000 h |
| Lifespan L70/B50 at tc max | 100 000 h |
| Lifespan L80/B10 at tc max | 100 000 h |
| Lifespan L80/B50 at tc max | 100 000 h |
| Lifespan L90/B10 at tc max | 72 000 h |
| Lifespan L90/B50 at tc max | 75 000 h |
| Lifespan L70/B10 at tp rated | 100 000 h |
| Lifespan L70/B50 at tp rated | 100 000 h |
| Lifespan L80/B10 at tp rated | 100 000 h |
| Lifespan L80/B50 at tp rated | 100 000 h |
| Lifespan L90/B10 at tp rated | 72 000 h |
| Lifespan L90/B50 at tp rated | 75 000 h |
MUUT LISÄTIEDOT
| Tuotehuomautus | Saatavana syyskuu 2026; Operating modes: HE = High Efficiency Mode, NM = Normal Mode, HO = High Output Mode; Production tolerance of luminous flux and efficacy: ±8%; Measurement uncertainty of the stated values: ±10% |
| Lisätty toiminto | OEM by LEDVANCE |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
SERTIFIKAATIT JA STANDARDIT
| Standardit | CE; UKCA; ENEC; EAC |
| Kotelointiluokka | IP00 |
| Energiankulutus | 37.00 kWh/1000h |
| Energiatehokkuusluokka | B |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+80 °C |
Energiamerkintä tiedot EU 2019/2015 -mukaisesti
| Käytetty valaistusteknologia | LED |
| Ympärisäteilevä vai suunnattu | NDLS |
| Verkkojännite tai muu jännite | NMLS |
| Valonlähteen kanta (tai muu liitäntätapa) | Constant Current:285mA |
| Yhdistetty valonlähde (CLS) | Ei |
| Värisäädettävä valonlähde | Ei |
| Pinnoite | Ei |
| Suurluminanssinen valonlähde | Ei |
| Häikäisysuoja | Ei |
| Värilämpötila | SINGLE_VALUE |
| Vastaavan perinteisen valonlähteen teho | Ei |
| Värikoordinaatti x | 0,382 |
| Värikoordinaatti y | 0,380 |
| R9 värintoistoindeksi | 1 |
| Vastaava säteilykulma | SPHERE_360 |
| Vikaantumisosuus | 0.90 |
| LED-valonlähde korvaa loistelampun | Ei |
| EPREL ID-tunniste | 2782722 |
| Mallinumero | AC97766 |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4099854872679 | Pakkaamaton 1 |
1,119 mm x 24 mm x 6 mm | 88.90 g | 0.15 dm³ |
| 4099854872686 | Kuljetuslaatikko 60 |
1,146 mm x 412 mm x 138 mm | 6673.00 g | 65.16 dm³ |
Lakitiedot
Informationstext 18 Abs 4 ElektroG
Informationstext 18 Abs 4 ElektroG
Lakitiedot
Safety Insert G11218828
Safety Insert G11218828
Lakitiedot
Legal Insert G11289513
Legal Insert G11289513
Vaatimustenmukaisuusvakuutukset
LEL P1 HV
LEL P1 HV

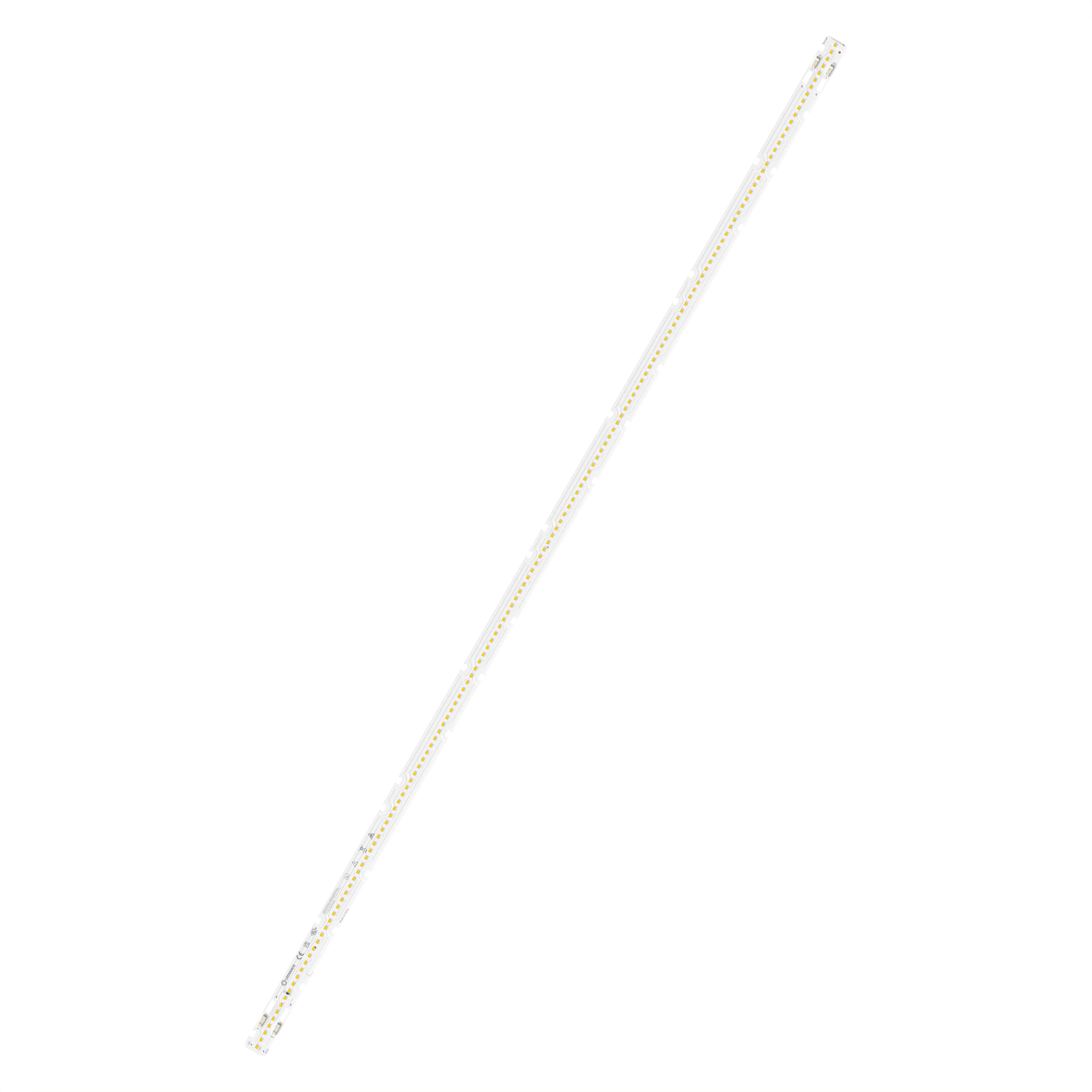

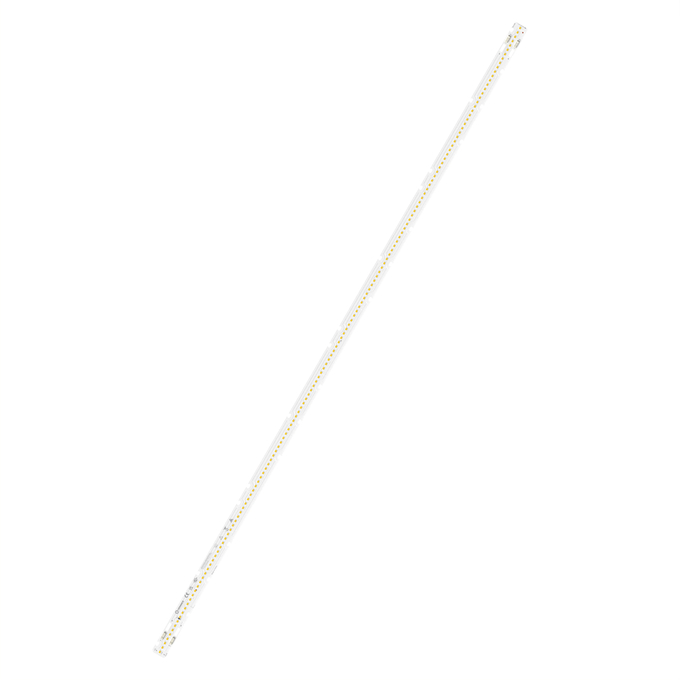

Tuotekuva: valkoinen tausta, diagonaali
LEL P1-8000 A
LEL P1-8000 A

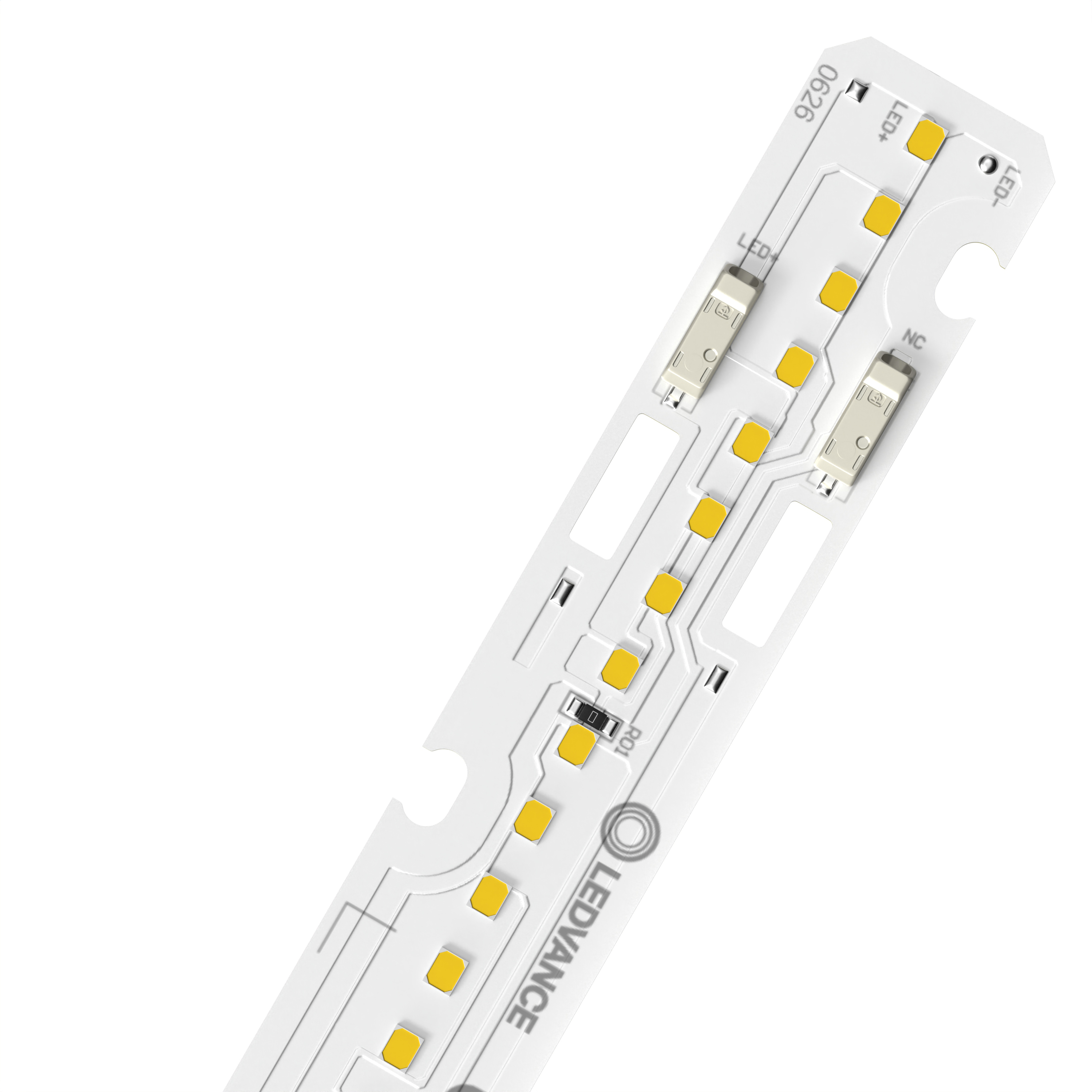

Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
LEL P1-8000 PD
LEL P1-8000 PD

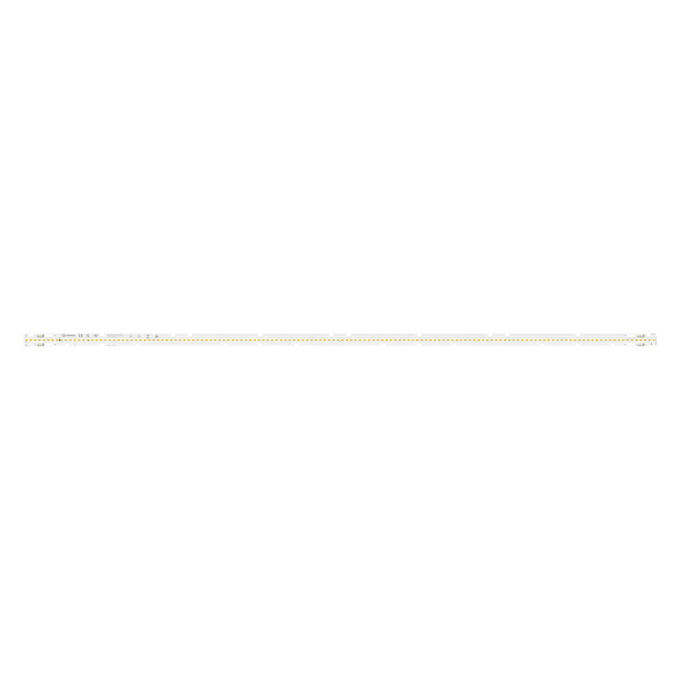

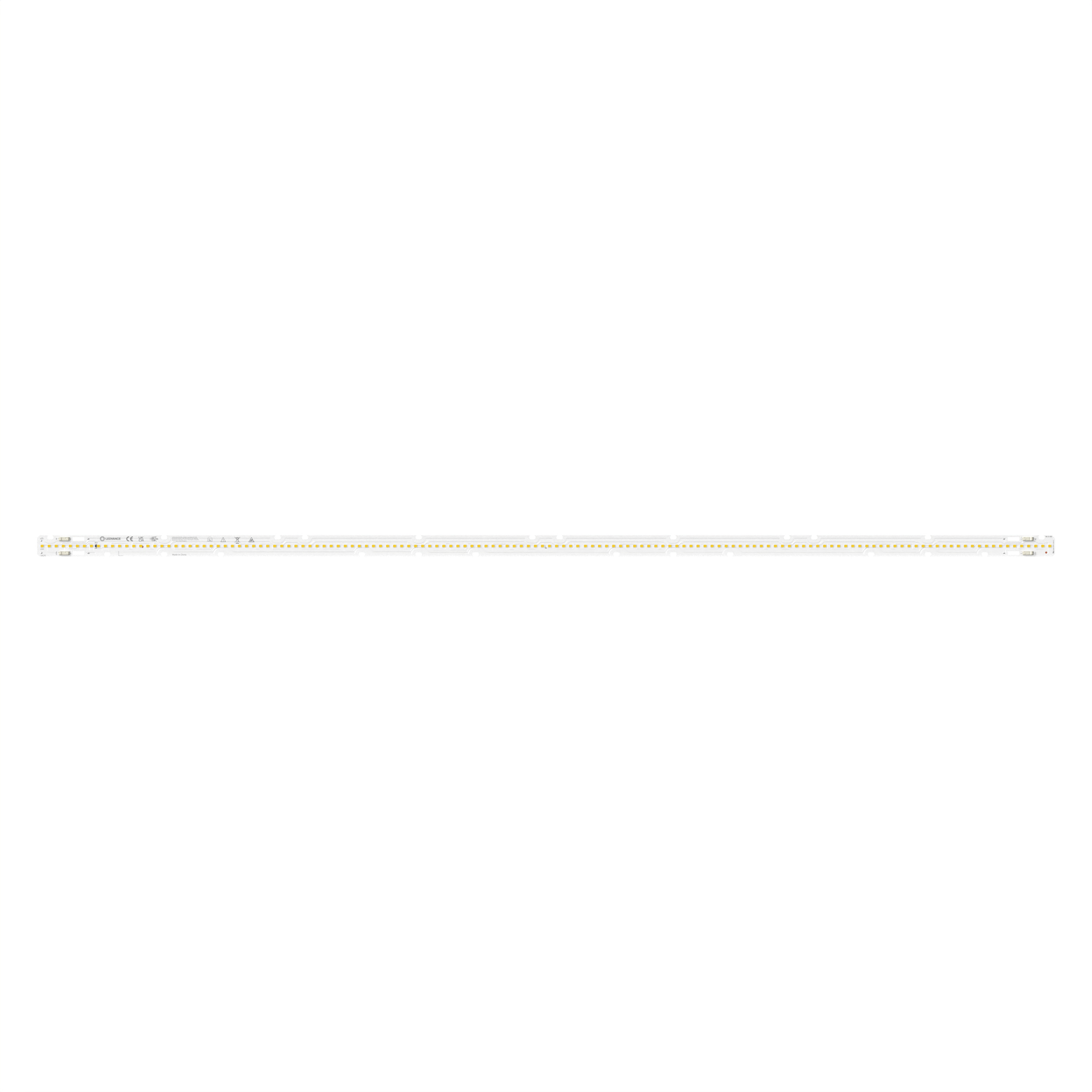

Tuotekuva: valkoinen tausta, vaakasuora
LEL P1-8000 F
LEL P1-8000 F

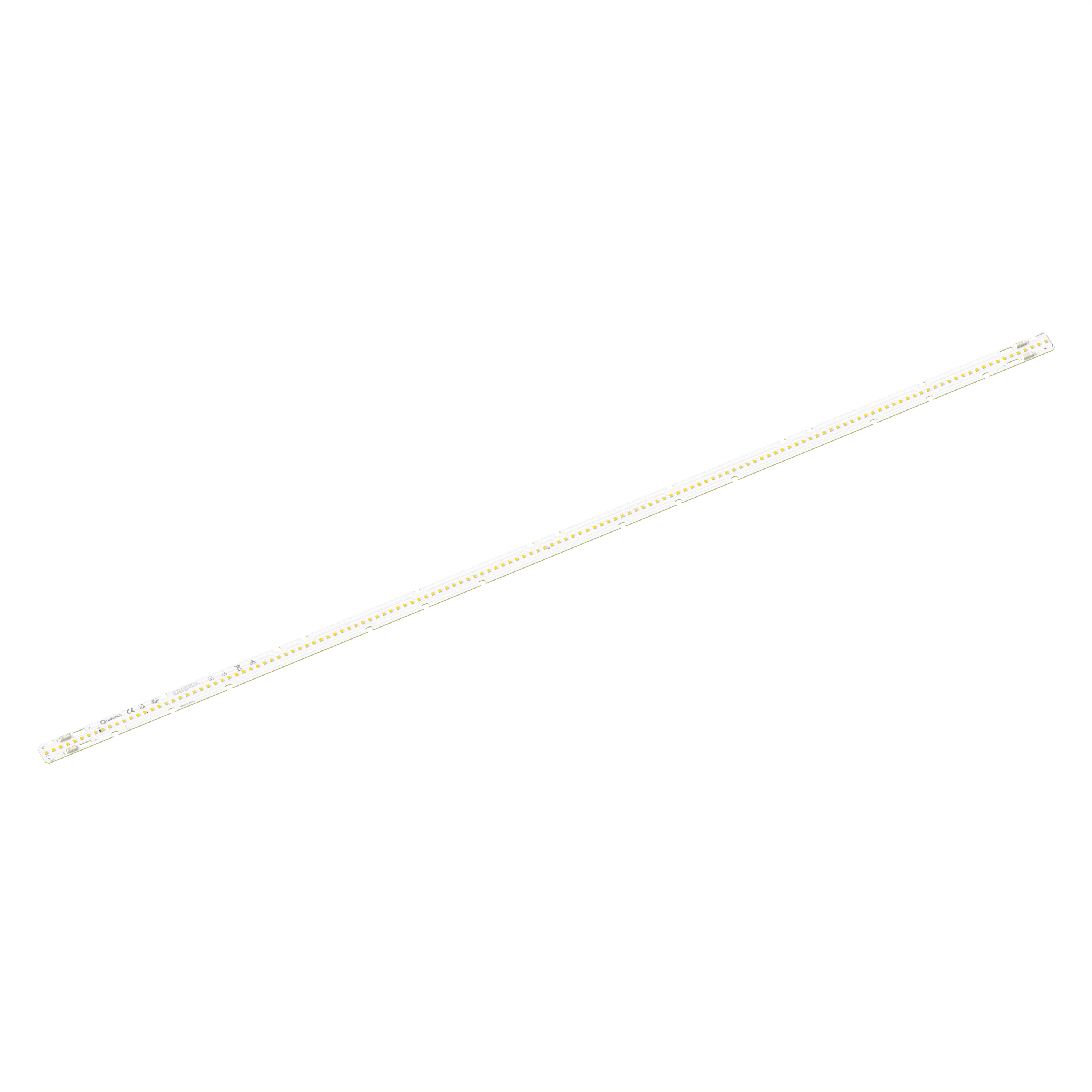

Tuotekuva: valkoinen tausta, tila
LEL P1-8000 P
LEL P1-8000 P
Tuotelinjapiirros kirjaimilla
LEL P1-8000 F
LEL P1-8000 F

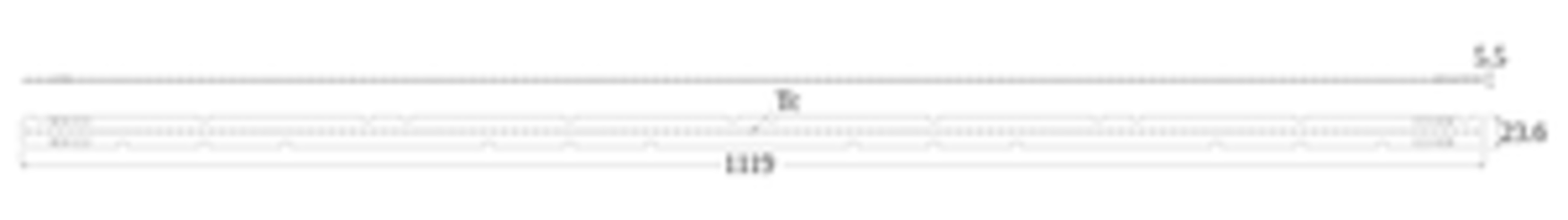

Tuotelinjapiirros numeroilla
