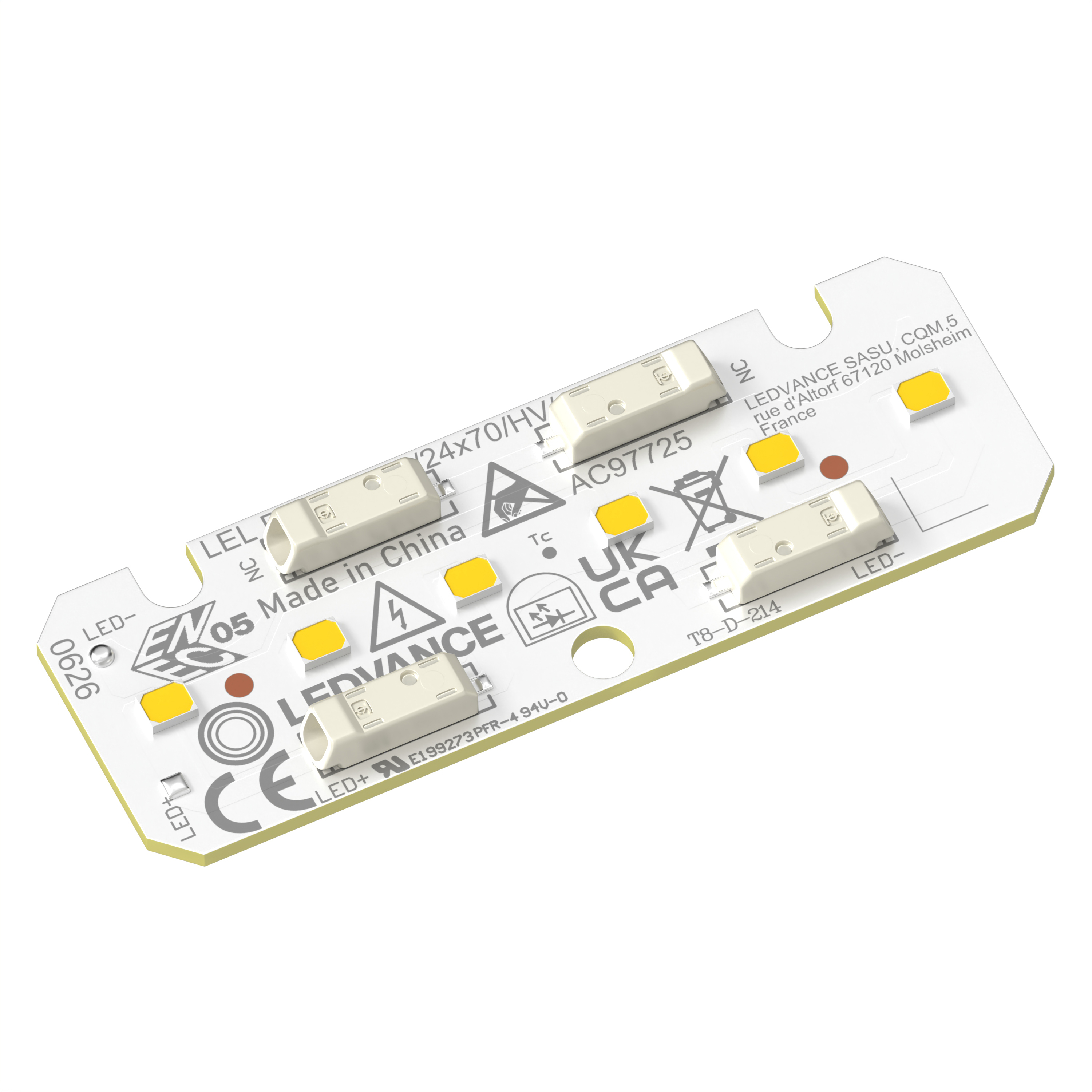

LEL P1 -310/840/24X70/HV/4PT white, spacial

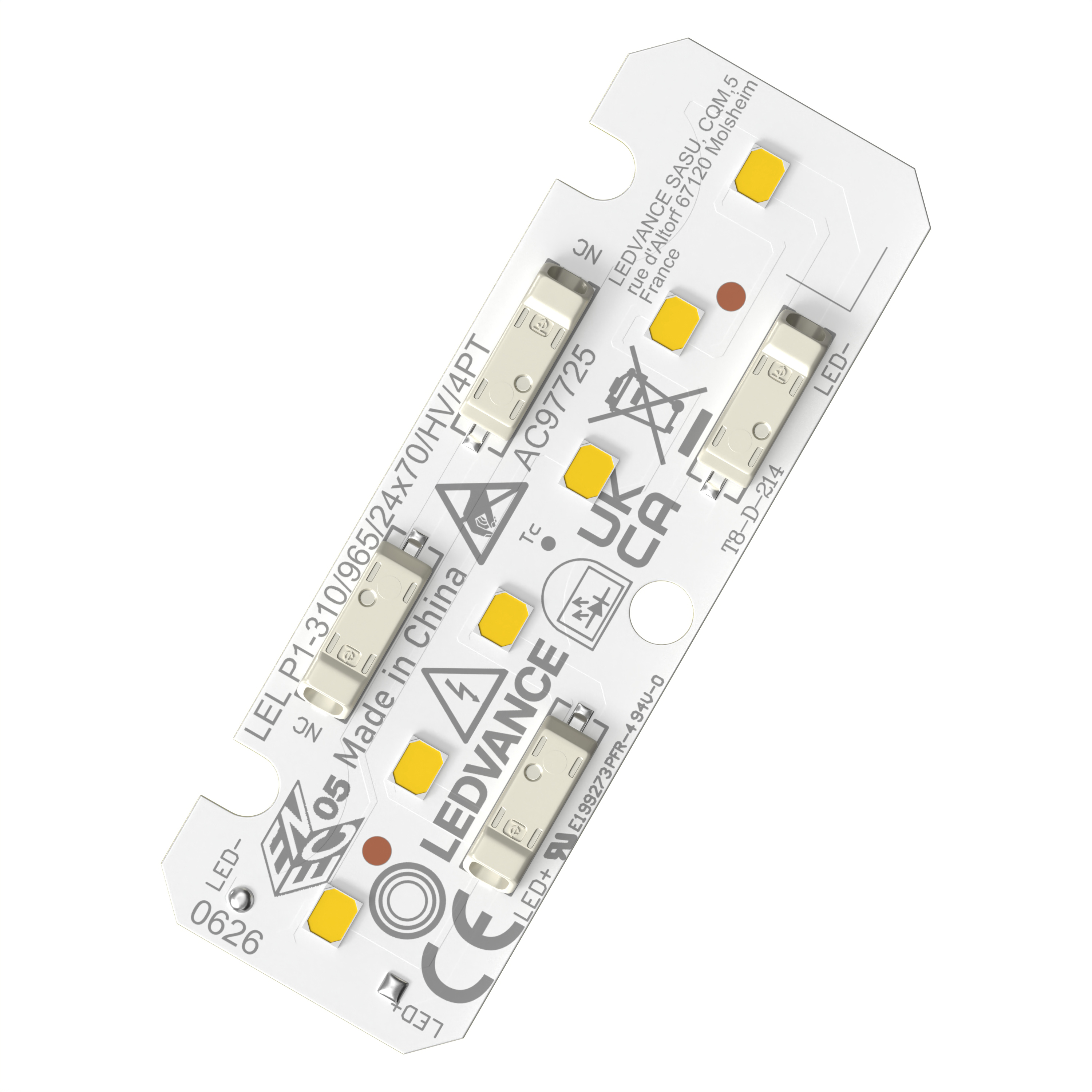

LEL P1 -310/840/24X70/HV/4PT white, diagonal

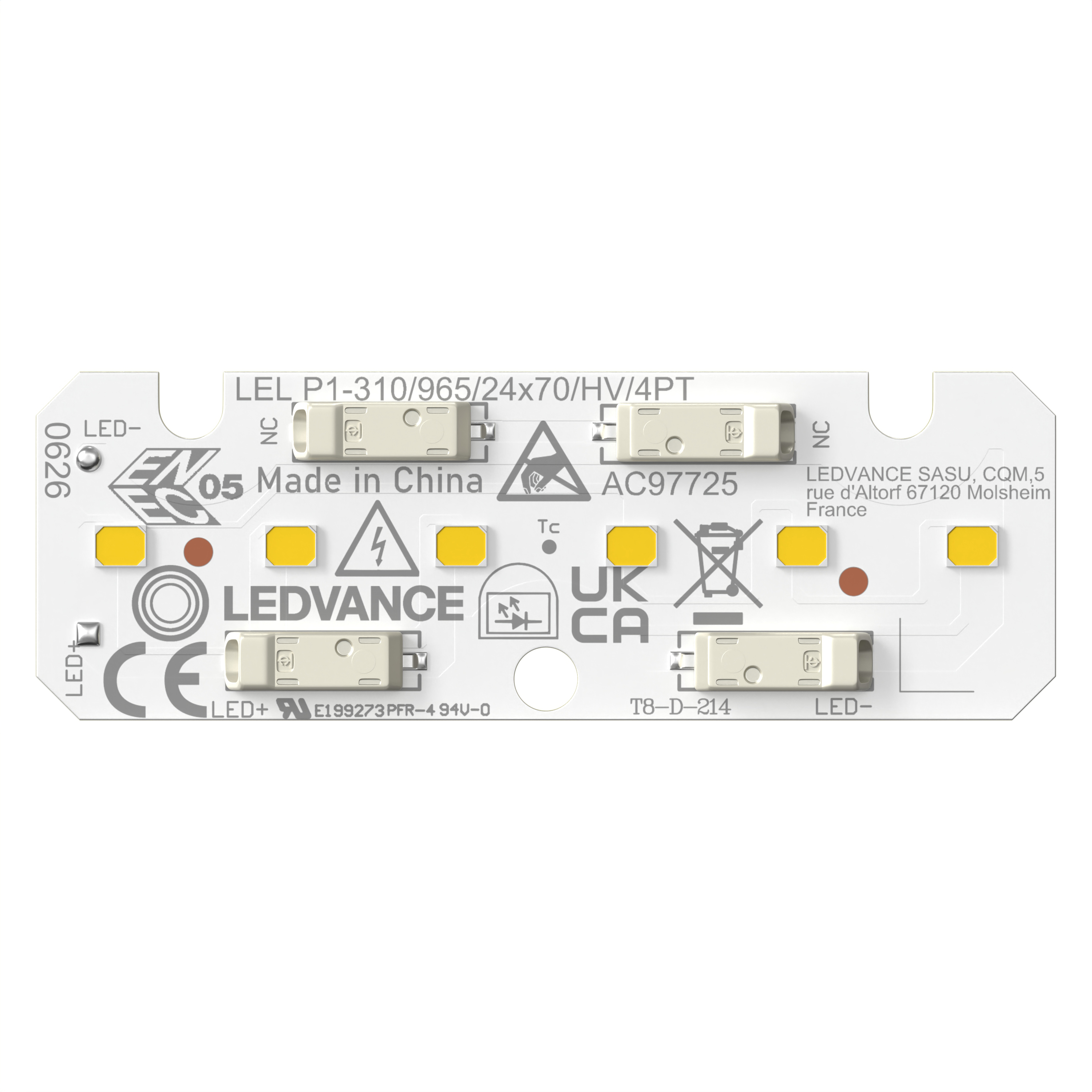

LEL P1 -310/840/24X70/HV/4PT white, horizontal

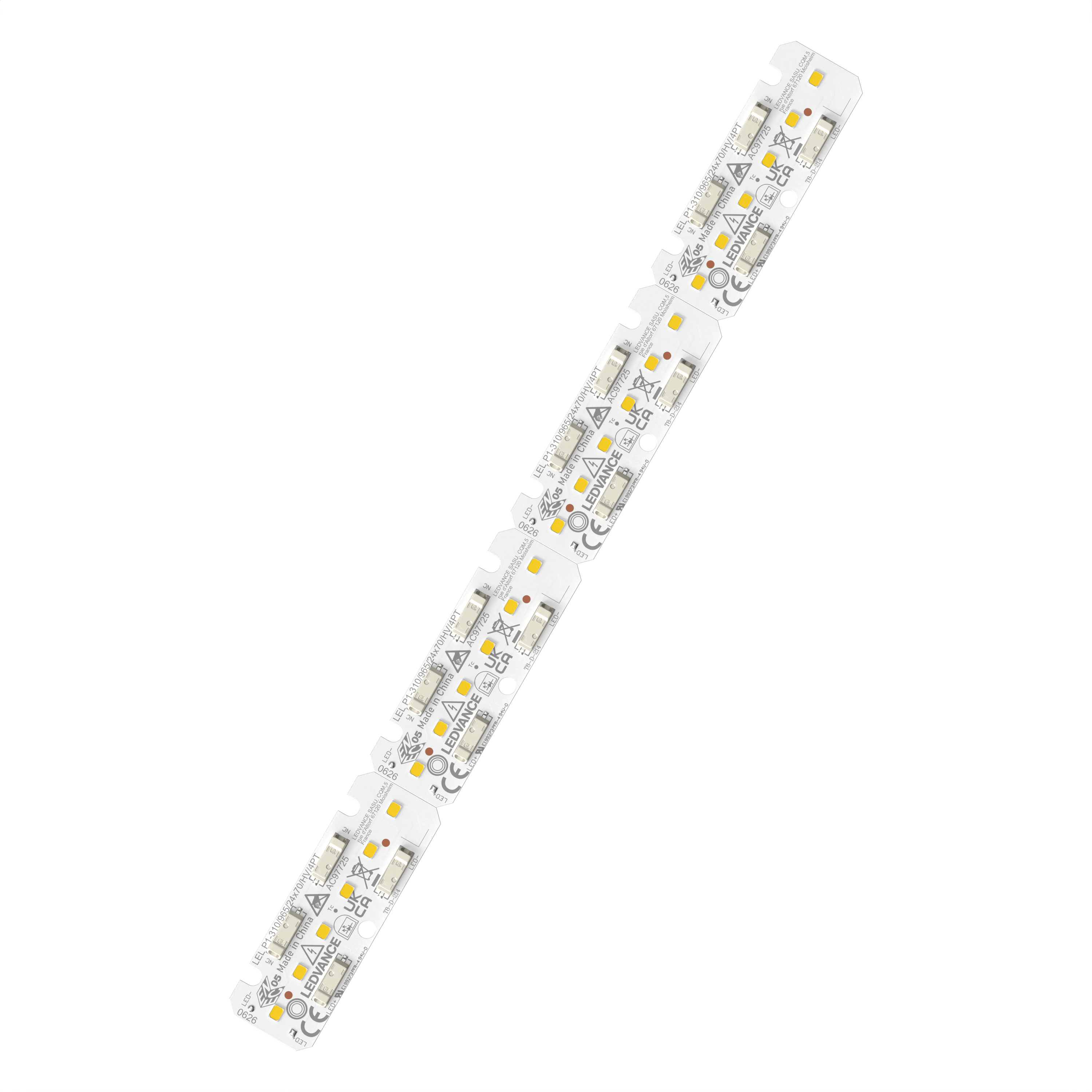

LEL P1 -310/840/24X70/HV/4PT white, diagonal, alternat

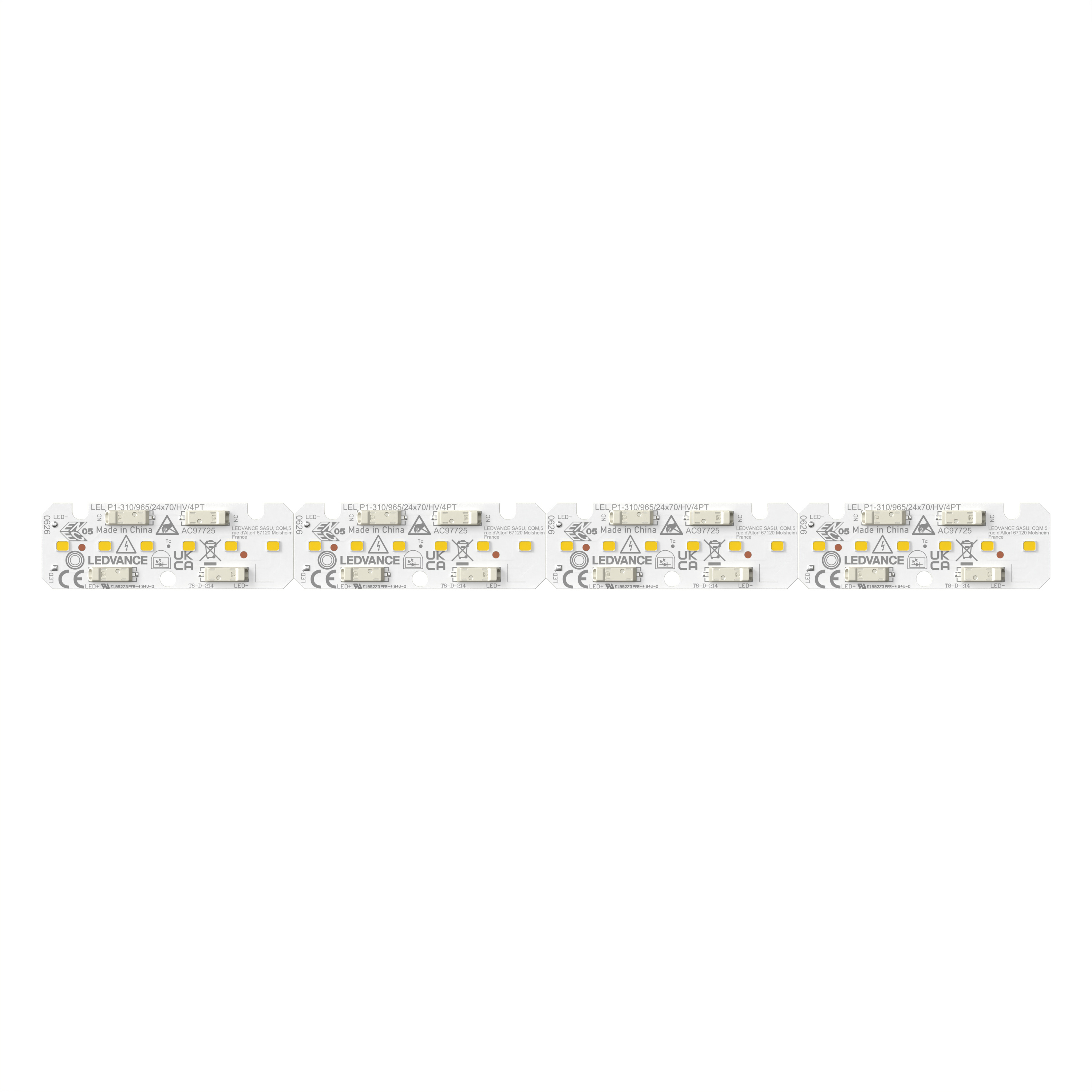

LEL P1 -310/840/24X70/HV/4PT white, horizontal, alternat

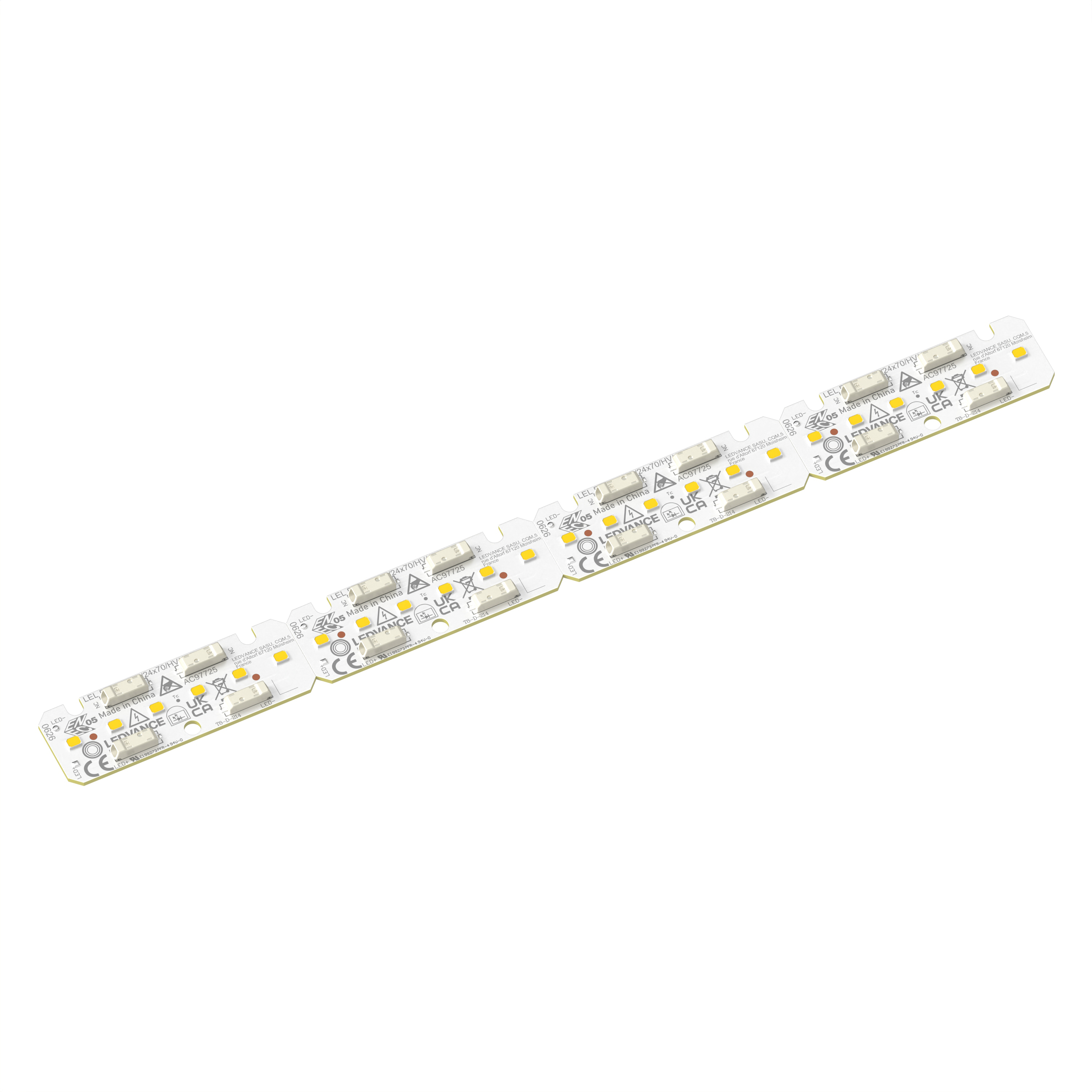

LEL P1 -310/840/24X70/HV/4PT white, upright, alternat
LIGHT ENGINES LINEAR PERFORMANCE 1250 LM/FT CRI80 - HIGH EFFICACY

LEL P1 -310/840/24X70/HV/4PT

GTIN: 4099854873119 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
Takuuehdot

TUOTETIEDOT

Tuote-edut
  • Korkea tehokkuus CRI > 80 - 218 lm/W
  • Värilaadun tasaisuus: ≤ 3 SDCM
  • HV (NON isolated) optimized for serial connection
  • Helppo asentaa paluuvirran ansiosta
  • Liittimet edessä (jousiliitin), valinnainen liitin takana
  • Säädettävä valovirta, valotehokkuus ja käyttöikä
Käyttökohteet
  • Kaluste- ja toimistovalaisimet
  • Pinta-asennusvalaisimet
  • Lattiavalaisimet
Tuoteominaisuudet
  • Valovirta: 1250 lm / jalka (1 jalka = 280 mm)
  • ZHAGA Book 7:n mukainen
  • Optimoitu korkeajännitekäyttöön eristämättömillä Non-SELV LED-virtalähteillä
  • Värilämpötila: 3000 / 4000 / 6500 K (muut värilämpötilat pyynnöstä)
  • Saatavana olevat pituudet: 70 / 140 / 280 / 560 mm
  • Pitkä käyttöikä, jopa 100 000 h 55 °C:n lämpötilassa (L80/B10)
  • Sertifikaatti: ENEC
Turvallisuustiedot
  • The LED module itself and all its components must not be mechanically stressed.
  • Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
  • Pay attention to standard ESD precautions when installing the module.
  • Photobiological safety according to IEC 62471, risk group RG1.
SÄHKÖTEKNISET TIEDOT
Nimellisteho 1,50 W 1)
Rakenteellinen teho 1.50 W
Virtatyyppi Tasavirta (DC)
Nimellisvirta 270 mA 2)
Max. sisääntulovirta DC 700 mA
Insulation test voltage 1,88 kV
Max. insulation operating voltage 440 V
Max. peak current 1 350 mA
Max. LF current ripple 800 mA
Insulation concept NON Isolated
ESD class Kriteeri B/Vakavuustaso 2
1) Power consumption at tp = 25°C (NM)
2) Normal Mode (NM)
Fotometriset tiedot
Effective Luminous flux at tp = 25 °C (NM) 305 lm
Valovirta 300 lm 1)
Värilämpötila 4000 K
Värintoistoindeksi (Ra-indeksi) 80
Valon väri (EN 12464-1) Viileän valkoinen
Värilaadun tasaisuus (SDCM) 3 sdcm
Fotometrinen turvallisuusluokka (EN62778) RG1
Valovirran alenema nimellisen käyttöiän lopussa 0.96
Module efficacy at tp = 25 °C 203 lm/W
1) At tp rated = 55°C (NM)
Toimintatapa
Typ. forward current (HE) 100 mA
Typ. Luminous flux at tp rated (HE) 115 lm
Max. forward voltage at tp = 25 °C (HE) 5,4 V
Min. forward voltage at tp rated (HE) 4,8 V
Module efficacy at tp rated (HE) 226 lm/W
Typ. forward current (NM) 270 mA
Typ. Luminous flux at tp rated (NM) 300 lm
Max. forward voltage at tp = 25 °C (NM) 5,7 V
Min. forward voltage at tp rated (NM) 5,1 V
Module efficacy at tp rated (NM) 201 lm/W
Typ. forward current (HO) 700 mA
Typ. Luminous flux at tp rated (HO) 720 lm
Max. forward voltage at tp = 25 °C (HO) 6,2 V
Min. forward voltage at tp rated (HO) 5,6 V
Module efficacy at tp rated (HO) 174 lm/W
Valotekniset tiedot
Säteilykulma 120 °
Käynnistysaika [PIM] < 0.5 s
LED MODULE INFORMATION
LEDien määrä per moduuli 6
Max. tightening torque 0,5 Nm
IEC 62031 classification Sisäänrakennettu
MITAT JA PAINO
Nominal length 70 mm
Nominal width 24 mm
Pituus 69,00 mm
Leveys 23,60 mm
Leveys (sis. pyöreät valaisimet) 23.60 mm
Korkeus 5,50 mm
Korkeus (sis. sylinterivalaisimet) 5.50 mm
Syöttöjohtimien kuorintapituus 8 - 9 mm
Nimellinen poikkileikkaus 0.2…0.75 mm²
Tuotteen paino 6,00 g
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -40...+75 °C
Tc-mittauspisteen enimmäislämpötila < 85 °C
Performance temperature tp rated 55 °C
Käyttöikä
Kytkentäkertojen määrä 200000
Lifespan L70/B10 at tc max 100 000 h
Lifespan L70/B50 at tc max 100 000 h
Lifespan L80/B10 at tc max 100 000 h
Lifespan L80/B50 at tc max 100 000 h
Lifespan L90/B10 at tc max 72 000 h
Lifespan L90/B50 at tc max 75 000 h
Lifespan L70/B10 at tp rated 100 000 h
Lifespan L70/B50 at tp rated 100 000 h
Lifespan L80/B10 at tp rated 100 000 h
Lifespan L80/B50 at tp rated 100 000 h
Lifespan L90/B10 at tp rated 72 000 h
Lifespan L90/B50 at tp rated 75 000 h
MUUT LISÄTIEDOT
Tuotehuomautus Saatavana syyskuu 2026; Operating modes: HE = High Efficiency Mode, NM = Normal Mode, HO = High Output Mode; Production tolerance of luminous flux and efficacy: ±8%; Measurement uncertainty of the stated values: ±10%
Lisätty toiminto OEM by LEDVANCE
MUUT OMINAISUUDET
Himmennettävä Kyllä
SERTIFIKAATIT JA STANDARDIT
Standardit CE; UKCA; ENEC; EAC
Kotelointiluokka IP00
Energiankulutus 2.00 kWh/1000h
Energiatehokkuusluokka B
LOGISTISET TIEDOT
Varastointilämpötila -40…+80 °C
Energiamerkintä tiedot EU 2019/2015 -mukaisesti
Käytetty valaistusteknologia LED
Ympärisäteilevä vai suunnattu NDLS
Verkkojännite tai muu jännite NMLS
Valonlähteen kanta (tai muu liitäntätapa) Constant Current:270mA
Yhdistetty valonlähde (CLS) Ei
Värisäädettävä valonlähde Ei
Pinnoite Ei
Suurluminanssinen valonlähde Ei
Häikäisysuoja Ei
Värilämpötila SINGLE_VALUE
Vastaavan perinteisen valonlähteen teho Ei
Värikoordinaatti x 0,382
Värikoordinaatti y 0,380
R9 värintoistoindeksi 1
Vastaava säteilykulma SPHERE_360
Vikaantumisosuus 0.90
LED-valonlähde korvaa loistelampun Ei
EPREL ID-tunniste 2782756
Mallinumero AC97718
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Ei
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4099854873119 Pakkaamaton
1		 69 mm x 24 mm x 6 mm 6.00 g 0.01 dm³
4099854873126 Kuljetuslaatikko
64		 306 mm x 238 mm x 88 mm 556.20 g 6.41 dm³
