HALOTRONIC-COMPACT – HTM, HTN

HTN 75/230…240 I

GTIN: 4008321073037 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Very low power loss thanks to high efficacy
  • Strain relief suitable for different cable types (HTM)
  • Suitable for space-critical installation thanks to compact functional design
  • Extremely compact transformer for highly space-critical installation conditions (HTN)
  • Protective operation throughout the entire partial-load range for long lamp life
Käyttökohteet
  • Effect and accent lighting
  • Living rooms
  • Object lighting
  • Conference rooms
  • Restaurants
  • Recessed and surface-mounted furniture luminaires
  • Shop lighting
  • Event rooms
Tuoteominaisuudet
  • Line frequency: 50…60 Hz
  • RI suppression: to EN 55015 (A1: 2007)/CISPR 15, EN 55022
  • Line harmonics according to EN 61000-3-2
  • Immunity according to EN 61547
  • Safety: to EN 61347
  • Short-circuit protection, overload protection, overtemperature protection: electronically reversible
  • Electrical isolation between the primary side and the secondary side
  • Dimmable on the leading edge (without HTN) and trailing edge
SÄHKÖTEKNISET TIEDOT
Nimellisteho 79,00 W
Nimellisjännite 230…240 V
Nimellinen toisiojännite 11,5 V, 11,7 V 1)
Syöttöjännitealue 230…240 V
Syöttöjännite AC 207…254 V
Käynnistysvirtapiikki 0,37 A 2)
Verkkotaajuus 50/60 Hz 3)
Tehokerroin (cos φ) 0,95 4)
Liitäntälaitteen hyötysuhde 95 % 5)
Tehohäviö 4 W 2)
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 37
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 59
Toimintataajuus 50 kHz
1) 75 W / 20 W
2) Enintään
3) Noin
4) Vähintään
5) Täydellä kuormalla
MITAT JA PAINO
Pituus 104,00 mm
Kiinnitysreikien etäisyys, pituus 98,0 mm
Leveys 33,00 mm
Leveys (sis. pyöreät valaisimet) 33.00 mm
Korkeus 22,00 mm
Korkeus (sis. sylinterivalaisimet) 22.00 mm
Syöttöjohtimien poikkipinta-ala 1,5 mm²
Ulostulojohtimien poikkipinta-ala 1,5 mm²
Syöttöjohtimien kuorintapituus 10 mm, 6,0 mm 1)
Ulostulojohtimien kuorintapituus 10 mm, 6,0 mm 1)
Tuotteen paino 68,00 g
1) Kaapelin suoja / Johdin
VÄRIT JA MATERIAALIT
Tuotteen väri Harmaa
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue 0…+50 °C
Tc-mittauspisteen enimmäislämpötila 85 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
MUUT LISÄTIEDOT
Kapsuloitu Ei
MUUT OMINAISUUDET
Himmennettävä Kyllä
Himmennysalue 0…100 %
Ylikuumenemissuoja Automaattinen vaihtosuuntaus
Ylikuormitussuojaus Automaattinen vaihtosuuntaus
Oikosulkusuojaus Automaattinen vaihtosuuntaus
Voi käyttää ilman kuormaa toisiopuolella Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille 2,0 m
Sopii valaisimiin, joiden kotelointiluokka II
Kytkentätapa, lähtö Ruuviliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät VDE, VDE-EMC, E1 hyväksyntä, EAC
Standardit DIN VDE 0875/CISPR 15/EN 55015:n mukaisesti, EN 61547:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61047:n mukaisesti, EN 61347:n mukaisesti, EN 55015:n mukaisesti
Iskunkestävyysluokka II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4008321073037 Pakkaamaton
1		 70.00 g
4008321073044 Kuljetuslaatikko
20		 235 mm x 75 mm x 179 mm 1692.00 g 3.15 dm³
Käyttöohje / turvallisuusohjeet
590733_EAC - HTL / HTM / HTN
PDF (732.08 KB)
Vaatimustenmukaisuusvakuutukset
HALTORONIC CE 3674444 210120
PDF (595.49 KB)
Vaatimustenmukaisuusvakuutukset
710835_EC-DOC Halotronic
PDF (1.02 MB)
Sertifikaatit
504178_EAC HT family
PDF (2.31 MB)
Sertifikaatit
EAEC N RU D-DE.MYu62.B.01275 20 26.03.2020-25.03.2025
PDF (1.13 MB)
TUOTESELOSTE
321701_ATI HTN 75/230-240 I (GB)
PDF (159.09 KB)
Tuotekuva: valkoinen tausta, diagonaali
721516_HTN 75/230-240V I
TIF (83.03 MB)
Tuotekuva: valkoinen tausta, vaakasuora
721645_HTN 75/230-240V I
TIF (83.03 MB)
Tuotelinjapiirros kirjaimilla
48860_HTN 75/230-240 I
SVG (16.27 KB)
Tuotelinjapiirros numeroilla
511970_HTN 75/230-240 I
SVG (15.91 KB)

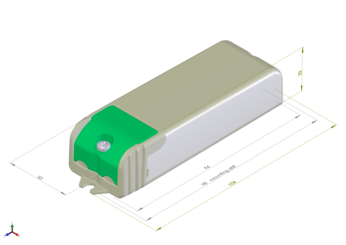

CAD-tiedot 3D PDF
313417_98(104)x33x22 9900005
PDF (301.39 KB)
EAN SEG-numero Sähkönumero EFO-numero ELDAS-numero
4008321073037 5280325 4030201 6659800 919491900
