HALOTRONIC-COMPACT – HTM, HTN
HTM 150/230…240
GTIN: 4050300581415
Pakkaamaton / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Very low power loss thanks to high efficacy
- Strain relief suitable for different cable types (HTM)
- Suitable for space-critical installation thanks to compact functional design
- Extremely compact transformer for highly space-critical installation conditions (HTN)
- Protective operation throughout the entire partial-load range for long lamp life
Käyttökohteet
- Effect and accent lighting
- Living rooms
- Object lighting
- Conference rooms
- Restaurants
- Recessed and surface-mounted furniture luminaires
- Shop lighting
- Event rooms
Tuoteominaisuudet
- Line frequency: 50…60 Hz
- RI suppression: to EN 55015 (A1: 2007)/CISPR 15, EN 55022
- Line harmonics according to EN 61000-3-2
- Immunity according to EN 61547
- Safety: to EN 61347
- Short-circuit protection, overload protection, overtemperature protection: electronically reversible
- Electrical isolation between the primary side and the secondary side
- Dimmable on the leading edge (without HTN) and trailing edge
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 157,00 W |
| Nimellisjännite | 230…240 V |
| Nimellinen toisiojännite | 11,4 V, 11,5 V 1) |
| Syöttöjännitealue | 230…240 V |
| Syöttöjännite AC | 207…264 V |
| Käynnistysvirtapiikki | 1,1 A 2) |
| Verkkotaajuus | 50/60 Hz 3) |
| Tehokerroin (cos φ) | 0,99 |
| Liitäntälaitteen hyötysuhde | 95 % 4) |
| Tehohäviö | 7 W 2) |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 16 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 26 |
| Toimintataajuus | 40 kHz |
1) 150 W / 50 W
2) Enintään
3) Noin
4) Täydellä kuormalla
2) Enintään
3) Noin
4) Täydellä kuormalla
MITAT JA PAINO
| Pituus | 153,00 mm |
| Kiinnitysreikien etäisyys, pituus | 146,0 mm |
| Leveys | 54,00 mm |
| Leveys (sis. pyöreät valaisimet) | 54.00 mm |
| Korkeus | 36,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 36.00 mm |
| Syöttöjohtimien poikkipinta-ala | 1,5 mm² |
| Ulostulojohtimien poikkipinta-ala | 2,5 mm² |
| Syöttöjohtimien kuorintapituus | 12 mm, 8.0 mm 1) |
| Ulostulojohtimien kuorintapituus | 12 mm, 8.0 mm 1) |
| Tuotteen paino | 185,00 g |
1) Kaapelin suoja / Johdin
VÄRIT JA MATERIAALIT
| Tuotteen väri | Harmaa |
| Koteloinnin materiaali | Muovi |
| Rungon materiaali | Muovi |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | 0…+45 °C |
| Tc-mittauspisteen enimmäislämpötila | 80 °C |
| Kotelon korkein lämpötila | 110 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
MUUT LISÄTIEDOT
| Kapsuloitu | Ei |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennysalue | 0…100 % |
| Ylikuumenemissuoja | Automaattinen vaihtosuuntaus |
| Ylikuormitussuojaus | Automaattinen vaihtosuuntaus |
| Oikosulkusuojaus | Automaattinen vaihtosuuntaus |
| Voi käyttää ilman kuormaa toisiopuolella | Kyllä |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 2,0 m |
| Sopii valaisimiin, joiden kotelointiluokka | II |
| Kytkentätapa, lähtö | Ruuviliitin |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | VDE, VDE-EMC, E1 hyväksyntä, EAC |
| Standardit | DIN VDE 0875/CISPR 15/EN 55015:n mukaisesti, EN 61547/EN 61047:n mukaisesti, IEC 61000-3-2/EN 61000-3-2:n mukaisesti, IEC 61347:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61547:n mukaisesti, EN 61047:n mukaisesti, EN 61347:n mukaisesti, EN 55015:n mukaisesti |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4050300581415 | Pakkaamaton 1 |
192.50 g | ||
| 4050300581422 | Kuljetuslaatikko 10 |
276 mm x 98 mm x 166 mm | 2046.50 g | 4.49 dm³ |
Käyttöohje / turvallisuusohjeet
590733_EAC - HTL / HTM / HTN
590733_EAC - HTL / HTM / HTN
Vaatimustenmukaisuusvakuutukset
HALTORONIC CE 3674444 210120
HALTORONIC CE 3674444 210120
Vaatimustenmukaisuusvakuutukset
710835_EC-DOC Halotronic
710835_EC-DOC Halotronic
Sertifikaatit
504178_EAC HT family
504178_EAC HT family
TUOTESELOSTE
321703_ATI HTM 150/230-240 (GB)
321703_ATI HTM 150/230-240 (GB)
Tuotekuva: valkoinen tausta, diagonaali
721519_HTM 150/230-240
721519_HTM 150/230-240

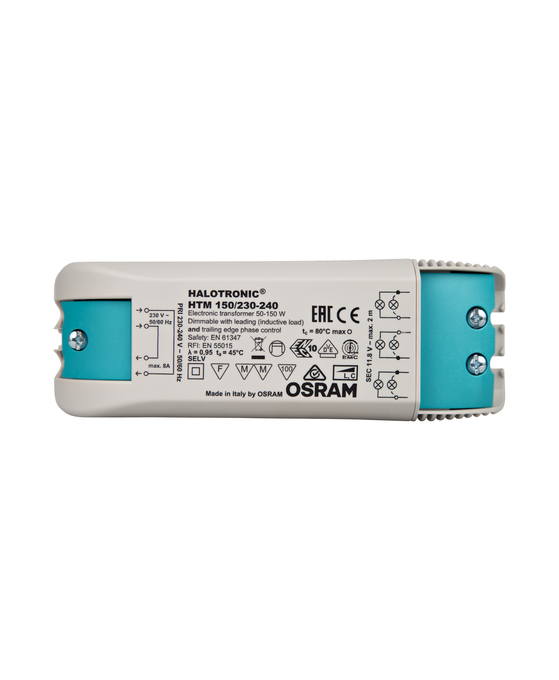

Tuotekuva: valkoinen tausta, vaakasuora
