HALOTRONIC-COMPACT – HTM, HTN
HTM 70/230…240
GTIN: 4050300442310
Pakkaamaton / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Very low power loss thanks to high efficacy
- Strain relief suitable for different cable types (HTM)
- Suitable for space-critical installation thanks to compact functional design
- Extremely compact transformer for highly space-critical installation conditions (HTN)
- Protective operation throughout the entire partial-load range for long lamp life
Käyttökohteet
- Effect and accent lighting
- Living rooms
- Object lighting
- Conference rooms
- Restaurants
- Recessed and surface-mounted furniture luminaires
- Shop lighting
- Event rooms
Tuoteominaisuudet
- Line frequency: 50…60 Hz
- RI suppression: to EN 55015 (A1: 2007)/CISPR 15, EN 55022
- Line harmonics according to EN 61000-3-2
- Immunity according to EN 61547
- Safety: to EN 61347
- Short-circuit protection, overload protection, overtemperature protection: electronically reversible
- Electrical isolation between the primary side and the secondary side
- Dimmable on the leading edge (without HTN) and trailing edge
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 74,00 W |
| Nimellisjännite | 230…240 V |
| Nimellinen toisiojännite | 11,2 V 1) |
| Syöttöjännitealue | 230…240 V |
| Syöttöjännite AC | 207…264 V |
| Käynnistysvirtapiikki | 0,3 A 2) |
| Verkkotaajuus | 50/60 Hz 3) |
| Tehokerroin (cos φ) | 0,99 |
| Liitäntälaitteen hyötysuhde | 95 % 4) |
| Tehohäviö | 4 W 2) |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 37 |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 59 |
| Toimintataajuus | 52 kHz |
1) 70 W / 20 W
2) Enintään
3) Noin
4) Täydellä kuormalla
2) Enintään
3) Noin
4) Täydellä kuormalla
MITAT JA PAINO
| Pituus | 108,00 mm |
| Leveys | 52,00 mm |
| Leveys (sis. pyöreät valaisimet) | 52.00 mm |
| Korkeus | 33,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 33.00 mm |
| Syöttöjohtimien poikkipinta-ala | 2,5 mm² |
| Ulostulojohtimien poikkipinta-ala | 2,5 mm² |
| Syöttöjohtimien kuorintapituus | 12 mm, 7.0 mm 1) |
| Ulostulojohtimien kuorintapituus | 12 mm, 7.0 mm 1) |
| Tuotteen paino | 110,00 g |
1) Kaapelin suoja / Johdin
VÄRIT JA MATERIAALIT
| Tuotteen väri | Harmaa |
| Koteloinnin materiaali | Muovi |
| Rungon materiaali | Muovi |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | 0…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 80 °C |
| Kotelon korkein lämpötila | 110 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
MUUT LISÄTIEDOT
| Kapsuloitu | Ei |
MUUT OMINAISUUDET
| Himmennettävä | Kyllä |
| Himmennysalue | 0…100 % |
| Ylikuumenemissuoja | Automaattinen vaihtosuuntaus |
| Ylikuormitussuojaus | Automaattinen vaihtosuuntaus |
| Oikosulkusuojaus | Automaattinen vaihtosuuntaus |
| Voi käyttää ilman kuormaa toisiopuolella | Kyllä |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 2,0 m |
| Sopii valaisimiin, joiden kotelointiluokka | II |
| Kytkentätapa, lähtö | Ruuviliitin |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | VDE, VDE-EMC, E1 hyväksyntä, EAC |
| Standardit | DIN VDE 0875/CISPR 15/EN 55015:n mukaisesti, EN 61547/EN 61047:n mukaisesti, IEC 61000-3-2/EN 61000-3-2:n mukaisesti, IEC 61347:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61547:n mukaisesti, EN 61047:n mukaisesti, EN 61347:n mukaisesti, EN 55015:n mukaisesti |
| Iskunkestävyysluokka | II |
| Kotelointiluokka | IP20 |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4050300442310 | Pakkaamaton 1 |
110.00 g | ||
| 4050300442327 | Kuljetuslaatikko 20 |
270 mm x 94 mm x 229 mm | 2436.00 g | 5.81 dm³ |
Käyttöohje / turvallisuusohjeet
590733_EAC - HTL / HTM / HTN
590733_EAC - HTL / HTM / HTN
Vaatimustenmukaisuusvakuutukset
710835_EC-DOC Halotronic
710835_EC-DOC Halotronic
Vaatimustenmukaisuusvakuutukset
HALTORONIC CE 3674444 210120
HALTORONIC CE 3674444 210120
Sertifikaatit
504178_EAC HT family
504178_EAC HT family
Tuotekuva: valkoinen tausta, diagonaali
721517_HTM 70/230-240
721517_HTM 70/230-240

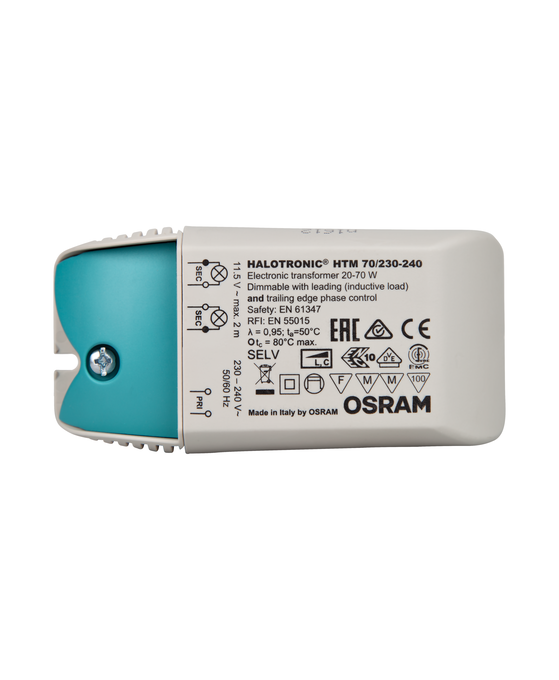

Tuotekuva: valkoinen tausta, vaakasuora
721646_HTM 70/230-240
721646_HTM 70/230-240
Tuotelinjapiirros kirjaimilla
311914_HALOTRONIC MOUSE
311914_HALOTRONIC MOUSE
Tuotelinjapiirros numeroilla
511968_HTM 70, HTM 105
511968_HTM 70, HTM 105
Tuotelinjapiirros - tekninen
20883_HALOTRONIC BUILT-IN HEIGHT
20883_HALOTRONIC BUILT-IN HEIGHT
CAD-tiedot 3D PDF
313411_108x52x33 9900021
313411_108x52x33 9900021
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero |
|---|---|---|---|---|
| 4050300442310 | 5280327 | 4031017 | 6659901 | 960205850 |
