HALOTRONIC-PROFESSIONAL HTL

HTL 105/230…240

GTIN: 4008321927019 Pakkaamaton / 1 Näytä kaikki pakkaukset
Lataa tiedosto
Ota yhteyttä myyntiin
5 vuoden takuu

TUOTETIEDOT

Tuote-edut
  • Very low power loss thanks to high efficacy
  • Through-wiring possible on the primary side
  • Large temperature range
  • Protective operation throughout the entire partial-load range for long lamp life
  • High efficiency
Käyttökohteet
  • Effect and accent lighting
  • Living rooms
  • Object lighting
  • Conference rooms
  • Restaurants
  • Recessed and surface-mounted furniture luminaires
  • Shop lighting
  • Event rooms
Tuoteominaisuudet
  • Line frequency: 50…60 Hz
  • RI suppression: to EN 55015 (A1: 2007)/CISPR 15, EN 55022
  • Line harmonics according to EN 61000-3-2
  • Immunity according to EN 61547
  • Safety: to EN 61347
  • Short-circuit protection, overload protection, overtemperature protection: electronically reversible
  • Electrical isolation between the primary side and the secondary side
  • Dimmable on the leading edge and trailing edge
SÄHKÖTEKNISET TIEDOT
Nimellisteho 108,00 W
Nimellisjännite 230…240 V
Nimellinen toisiojännite 11,6 V, 11,3 V 1)
Syöttöjännitealue 230…240 V
Syöttöjännite AC 207…264 V
Tasajännite 176…275 V
Käynnistysvirtapiikki 0,6 A 2)
Verkkotaajuus 50/60 Hz 3)
Tehokerroin (cos φ) 0,95 4)
Liitäntälaitteen hyötysuhde 95 % 5)
Tehohäviö 6 W 2)
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) 23
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) 38
Toimintataajuus 40 kHz
1) 105 W / 35 W
2) Enintään
3) Noin
4) Vähintään
5) Täydellä kuormalla
MITAT JA PAINO
Pituus 170,00 mm
Kiinnitysreikien etäisyys, pituus 140,0 mm
Leveys 44,00 mm
Leveys (sis. pyöreät valaisimet) 44.00 mm
Korkeus 34,00 mm
Korkeus (sis. sylinterivalaisimet) 34.00 mm
Syöttöjohtimien poikkipinta-ala 2,5 mm² 1)
Ulostulojohtimien poikkipinta-ala 4 mm² 1)
Syöttöjohtimien kuorintapituus 14 mm, 8.0 mm 2)
Ulostulojohtimien kuorintapituus 14 mm, 8.0 mm 2)
Tuotteen paino 160,00 g
1) Enintään
2) Kaapelin suoja / Johdin
VÄRIT JA MATERIAALIT
Tuotteen väri Harmaa
Koteloinnin materiaali Muovi
Rungon materiaali Muovi
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
Käyttöympäristön lämpötila-alue -20…+50 °C
Tc-mittauspisteen enimmäislämpötila 80 °C
Kotelon korkein lämpötila 110 °C
Sallittu ilman kosteusprosentti 5…85 % 1)
1) Enintään 56 päivää/vuosi 85 %:lla
MUUT LISÄTIEDOT
Kapsuloitu Ei
MUUT OMINAISUUDET
Himmennettävä Kyllä
Himmennysalue 0…100 %
Ylikuumenemissuoja Automaattinen katkaisu, käännettävä
Ylikuormitussuojaus Automaattinen katkaisu, käännettävä
Oikosulkusuojaus Automaattinen katkaisu, käännettävä
Voi käyttää ilman kuormaa toisiopuolella Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille 2,0 m
Sopii valaisimiin, joiden kotelointiluokka II
Soveltuu turvavalaistukseen Kyllä
Kytkentätapa, lähtö Ruuviliitin
SERTIFIKAATIT JA STANDARDIT
Hyväksyntämerkinnät ENEC 10, VDE, VDE-EMC, EAC
Standardit EN 61347:n mukaisesti, EN 55015:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61547:n mukaisesti, EN 61047:n mukaisesti
Iskunkestävyysluokka II
Kotelointiluokka IP20
LOGISTISET TIEDOT
Varastointilämpötila -40…+85 °C
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
Jalometallien määrä 0 mg
Harvinaisten maametallien määrä 0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa 80 % 1)
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina 0 % 1)
Tuotteen kierrätettävyys Pääosin kierrätettävä tuote 1)
Pakkauksen kierrätettävyys Pääosin kierrätettävät pakkaukset 1)
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia Lead (7439-92-1)
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
Tuotekoodi Pakkausyksikkö (kpl/yksikkö) Mitat (pituus x leveys x korkeus) Kokonaispaino Lukumäärä
4008321927019 Pakkaamaton
1		 169 mm x 44 mm x 36 mm 160.00 g 0.27 dm³
4008321927033 Kuljetuslaatikko
10		 235 mm x 89 mm x 183 mm 1711.00 g 3.83 dm³
Käyttöohje / turvallisuusohjeet
590733_EAC - HTL / HTM / HTN
PDF (732.08 KB)
Vaatimustenmukaisuusvakuutukset
710835_EC-DOC Halotronic
PDF (1.02 MB)
Sertifikaatit
504178_EAC HT family
PDF (2.31 MB)
TUOTESELOSTE
321705_ATI HTL 105 (GB)
PDF (158.36 KB)

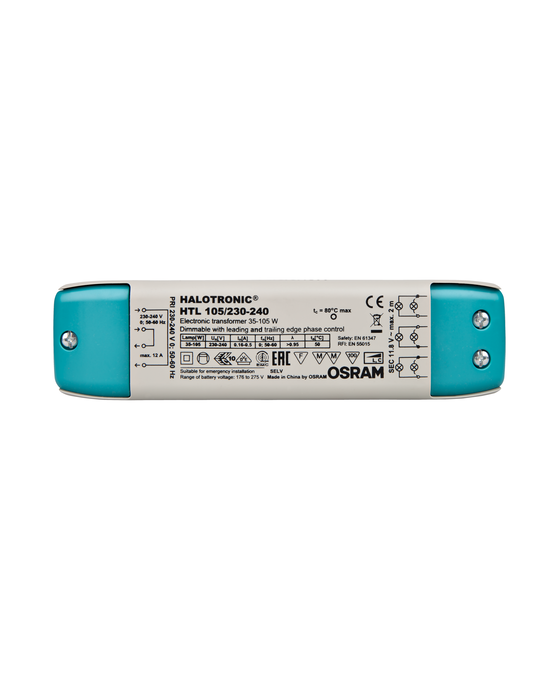

Tuotekuva: valkoinen tausta, diagonaali
721522_HTL 105/230-240
TIF (83.01 MB)
Tuotekuva: valkoinen tausta, vaakasuora
721651_HTL 105/230-240
TIF (83.01 MB)
Tuotelinjapiirros kirjaimilla
313997_HALOTRONIC HTL 105/230-240 / HTL 225/230-240
SVG (16.41 KB)
Tuotelinjapiirros numeroilla
511967_HTL 105, HTL 225
SVG (16.07 KB)
Tuotelinjapiirros, etuosa, ei mittoja
330707_HALOTRONIC HTL 105/230-240 / HTL 225/230-240
SVG (8.88 KB)
CAD-tiedot 3D PDF
317451_HTL 105/230-240 and HTL 225/230-240 9900052
PDF (180.07 KB)
EAN SEG-numero Sähkönumero EFO-numero ELDAS-numero
4008321927019 5280331 4030497 6659802 919492000
