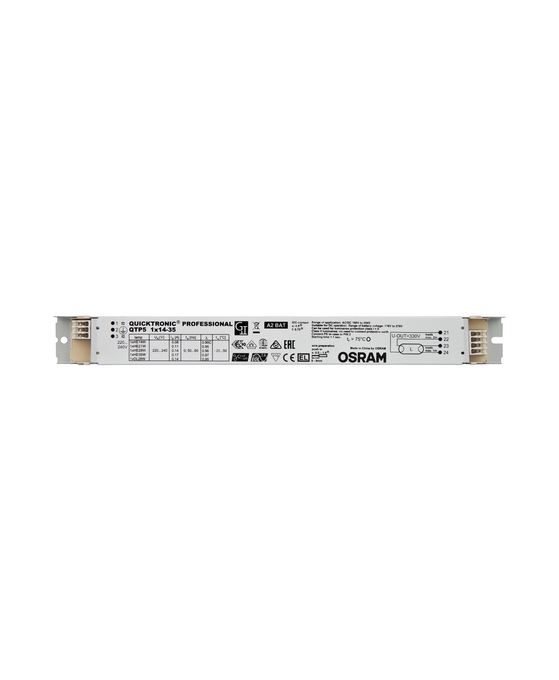

QUICKTRONIC PROFESSIONAL 5
QTP5 1X14…35
GTIN: 4008321329035
Pakkaamaton / 1
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- Long lamp life
- No adverse effect from frequent on/off switching
- Perfect lamp start for applications with motion sensors
- Automatic restart after lamp replacement
- VDE/VDE EMC certified system
- Very high energy efficiency due to cut-off technology
Käyttökohteet
- Emergency lighting systems acc. to EN 50172 / DIN VDE 0108-100
- Industry
- Open-plan offices, corridors and storage rooms
- Public buildings
- Sports halls and factories
- Strip lighting
- Suitable for emergency lighting (DC operation)
- Modernization of existing systems
- Suitable for luminaires of protection classes I and II
Tuoteominaisuudet
- Supply voltage: 220…240 V
- Line voltage: 198…264 V
- Line frequency: 0 Hz | 50 Hz | 60 Hz
- Lamp start with optimum filament preheating
- Lifetime: up to 100,000 h (temperature at Tc = 65 °C, max. 10 % failure rate)
- Energy Efficiency Index EEI: A2 BAT
- Automatic shutdown of defective lamps and at end of life (EoL T.2)
- Safety: to EN 61347-2-3
- Lamp operation: to EN 60929
SÄHKÖTEKNISET TIEDOT
| Nimellisteho | 39,00 W |
| Nimellisjännite | 220…240 V |
| Syöttöjännite AC | 198…264 V |
| Tasajännite | 176…276 V |
| U-OUT (toimintajännite) | 330 V |
| Käynnistysvirtapiikki | 24 A |
| Verkkotaajuus | 50/60 Hz |
| Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi) | 17 1) |
| Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi) | 28 1) |
| Toimintataajuus | 40…50 kHz |
1) B-tyyppi
Valotekniset tiedot
| Käynnistysaika [PIM] | 1 s |
MITAT JA PAINO
| Pituus | 280,00 mm |
| Kiinnitysreikien etäisyys, pituus | 270,0 mm |
| Leveys | 30,00 mm |
| Leveys (sis. pyöreät valaisimet) | 30.00 mm |
| Korkeus | 21,00 mm |
| Korkeus (sis. sylinterivalaisimet) | 21.00 mm |
| Tuotteen paino | 171,00 g |
VÄRIT JA MATERIAALIT
| Koteloinnin materiaali | Metalli |
| Rungon materiaali | Metalli |
LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET
| Käyttöympäristön lämpötila-alue | -20…+50 °C |
| Tc-mittauspisteen enimmäislämpötila | 75 °C |
| Kotelon korkein lämpötila | 110 °C |
| Sallittu ilman kosteusprosentti | 5…85 % 1) |
1) Enintään 56 päivää/vuosi 85 %:lla
Käyttöikä
| Elektronisen liitäntälaitteen käyttöikä | 100000 h 1) |
1) Tc = 65 °C / 10 % vikaantumisosuus
MUUT OMINAISUUDET
| Himmennettävä | Ei |
| Johdon enimmäispituus LED-lampulle tai -moduulille | 2.0 m / 1.0 m |
| Sopii valaisimiin, joiden kotelointiluokka | I, II |
| Soveltuu turvavalaistukseen | Kyllä |
| Viallisen lampun turvallinen poiskytkentä | EOL T.2 |
SERTIFIKAATIT JA STANDARDIT
| Hyväksyntämerkinnät | VDE, VDE-EMC, CE, ENEC 10 |
| Standardit | EN 61347-2-3:n mukaisesti, EN 60929:n mukaisesti, EN 55015:2006 + A1:2007:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61547:n mukaisesti |
| Iskunkestävyysluokka | I/II |
| Kotelointiluokka | IP20 |
| Energiatehokkuusluokka | A2 BAT |
| EEI – energiamerkki | A2 BAT |
LOGISTISET TIEDOT
| Varastointilämpötila | -40…+85 °C |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Kyllä |
| Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia | Lead (7439-92-1) |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4008321329035 | Pakkaamaton 1 |
171.00 g | ||
| 4008321329042 | Kuljetuslaatikko 20 |
303 mm x 101 mm x 159 mm | 3586.00 g | 4.87 dm³ |
Vaatimustenmukaisuusvakuutukset
339525_Declaration of Conformity (GB)
339525_Declaration of Conformity (GB)
Sertifikaatit
554891_EAC PT family
554891_EAC PT family
TUOTESELOSTE
502688_ECG lifetime - QUICKTRONIC non DIM
502688_ECG lifetime - QUICKTRONIC non DIM
TUOTESELOSTE
321531_ATI QTP5 1x14-35 (G+GB)
321531_ATI QTP5 1x14-35 (G+GB)
TUOTESELOSTE
334048_QUICKTRONIC PROFESSIONAL – QTP5
334048_QUICKTRONIC PROFESSIONAL – QTP5
Tuotekuva: valkoinen tausta, diagonaali
721502_QTP5 1X14-35/220-240
721502_QTP5 1X14-35/220-240
Tuotekuva: valkoinen tausta, vaakasuora
721631_QTP5 1X14-35/220-240
721631_QTP5 1X14-35/220-240
Tuotelinjapiirros kirjaimilla
35984_QTP5 1x14, 1x49
35984_QTP5 1x14, 1x49
Tuotelinjapiirros numeroilla
505780_QTP5 1x 14, 1x49
505780_QTP5 1x 14, 1x49
CAD-tiedot 3D PDF
322176_QTP5 1x14-35, QTP5 1x24-39, QTP5 1x49, QTP5 1X54
322176_QTP5 1x14-35, QTP5 1x24-39, QTP5 1x49, QTP5 1X54
| EAN | SEG-numero | Sähkönumero | EFO-numero | ELDAS-numero |
|---|---|---|---|---|
| 4008321329035 | 7980307 | 4030205 | 3359309 | 919441530 |
