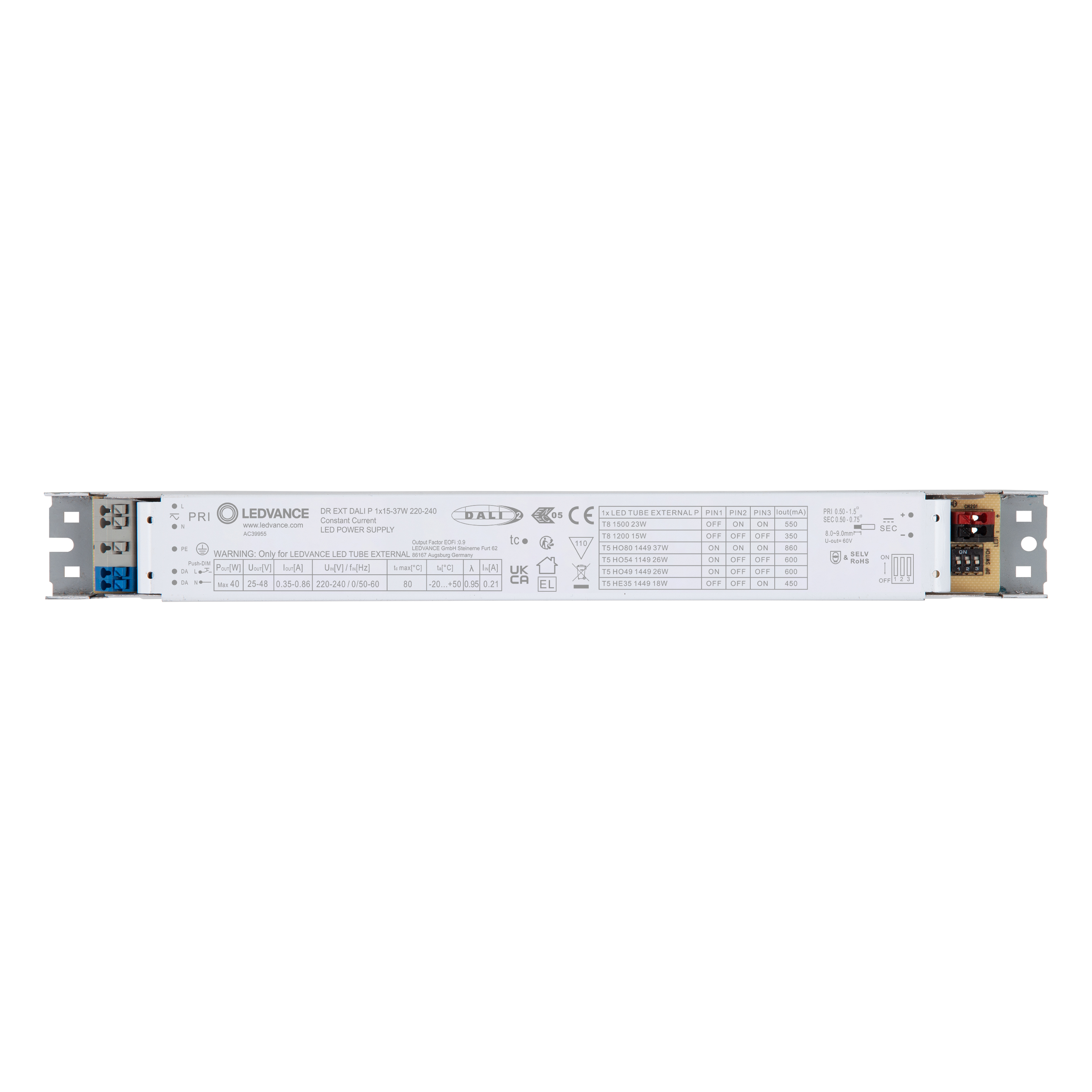

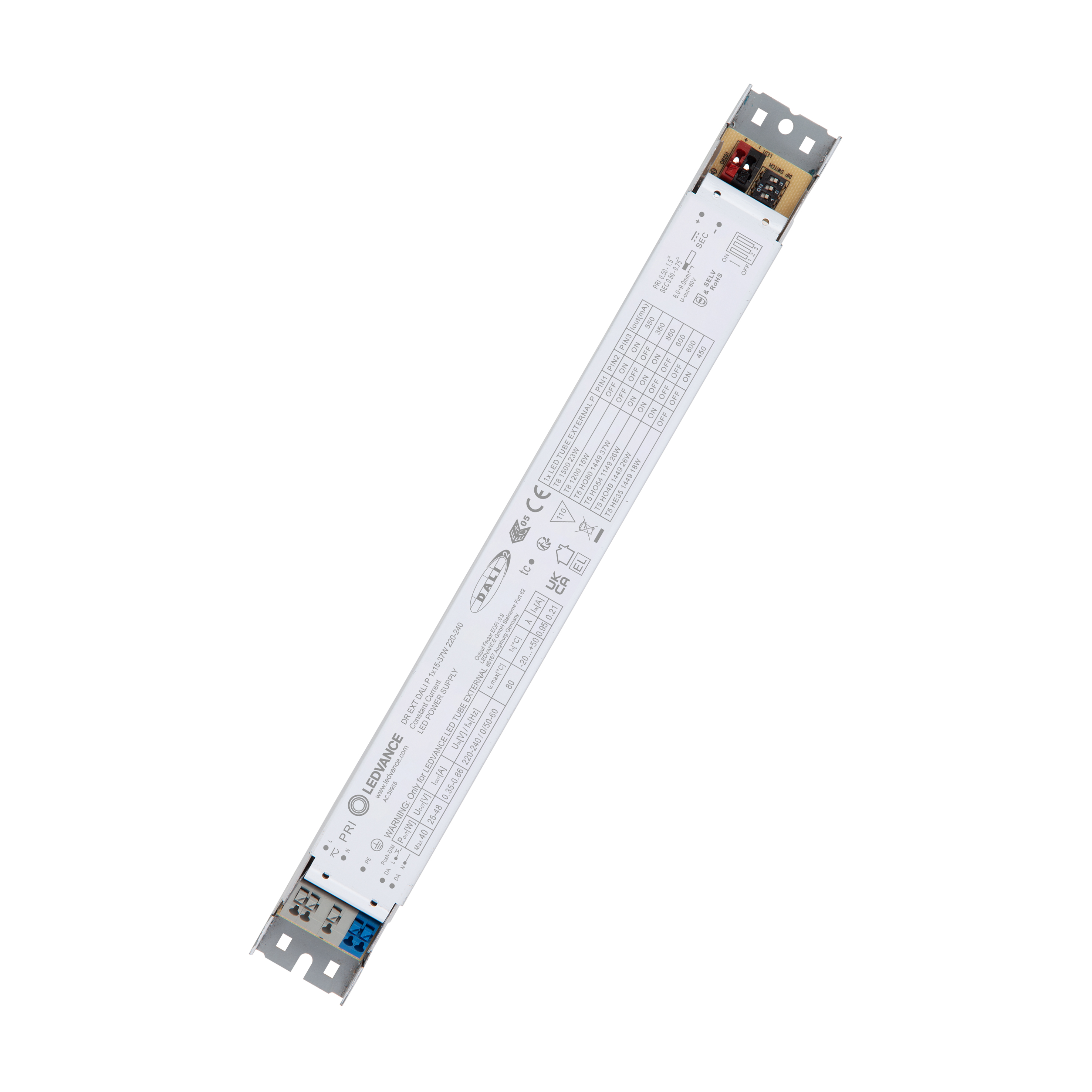

DR EXTERNAL DALI -1X15-37W 220-240

LED DRIVER LED TUBE EXTERNAL DALI

GTIN: 4058075730632 Yksikköpakkaus / 1 Näytä kaikki pakkaukset

Lataa tiedosto

Ota yhteyttä myyntiin

5 vuoden takuu

TUOTETIEDOT

Tuote-edut

Moniwattinen LED-ohjain LED TUBE EXTERNAL T5:lle ja T8:lle
DALI 2.0 -yhteensopiva, voidaan käyttää DALI-valonohjauksella
Mahdollista himmentää helposti painonapilla (PushDIM)
5 vuoden takuu

Käyttökohteet

Sopii suojausluokan I valaisimiin
Yleisvalaistus -20…+50 °C -lämpötiloissa
Jonovalaistus toimistoihin, opetustiloihin, varastotiloihin ja myymälöihin
Teollisuusvalaistus (esim. tuotantolaitokset, logistiikkakeskukset, varastot)
Myymälät, supermarketit

Tuoteominaisuudet

Joustavuus säädettävien lähtövirtojen ansiosta dip-kytkimen avulla
Laadukas himmennys 1…100 %
Turvallinen SELV-jännite
Elinikä: 100 000 h (Tc = 65 °C)
ENEC-sertifioitu
Korkea kestävyys kytkentäkuormituksille

Turvallisuustiedot

Ulkokäyttö mahdollista kosteussuojatuissa valaisimissa teknisiä arvoja ja asennusohjeita noudattamalla
Kaikki sähköliitännät on tehtävä ammattilaisen toimesta.
Varoitus, sähköiskun vaara.
Katkaise verkkovirta ennen asennusta.
Älä avaa koteloa.

Referenssit ja linkit

Ajankohtaiset tiedot ovat osoitteessa www.ledvance.com/ledtube

SÄHKÖTEKNISET TIEDOT

Nimellisteho	38,70 W
Nimellinen toisioteho	37 W ¹⁾
Nimellisjännite	220…240 V
Nimellinen toisiojännite	25…48 V ²⁾
Syöttöjännitealue	220…240 V
Syöttöjännite AC	198…264 V ³⁾
Tasajännite	220…240 V
U-OUT (toimintajännite)	60 V
Virtatyyppi	Tasavirta (DC)
Nimellisvirta	0,21 A
Nimellinen toisiovirta	0.35…0.86 A ⁴⁾
Käynnistysvirtapiikki	60 A ⁵⁾
Toisiovirran toleranssi	10 %
Rippelivirta (100 Hz)	≤ 5 %
Verkkotaajuus	0/50/60 Hz
Harmoninen kokonaissärö (THD)	< 20 % ⁶⁾
Tehokerroin (cos φ)	0,95 ⁷⁾
Liitäntälaitteen hyötysuhde	86 % ⁸⁾
Tehohäviö	6 W ⁹⁾
Liitäntälaitteiden enimmäismäärä per 10 A (B-tyyppi)	14
Liitäntälaitteiden enimmäismäärä per 16 A (B-tyyppi)	23
Liitäntälaitteiden enimmäismäärä per 25 A (B-tyyppi)	36
Max. Jännitepiikki välillä L/N ja PE	2 kV
Syöksyvirrankestävyys L - N välillä	1 kV
Galvaaninen eristys	SELV
Toimintataajuus	0/50/60 Hz
Häviöteho valmiustilassa	< 0.5 W

¹⁾ Osakuorma 8.75…38.7 W
²⁾ Nimellistehon sisällä
³⁾ Sallittu jännitealue
⁴⁾ ±5%
⁵⁾ Leveys = 200 µs (mitattu 50 % huippuarvo)
⁶⁾ Täydellä kuormalla, 220…240 V, 50 Hz
⁷⁾ Täydellä kuormalla 230 V
⁸⁾ Täydellä kuormalla ja 230 V
⁹⁾ Suurin sallittu LED-kuorma 40 W

MITAT JA PAINO

Pituus	286,00 mm
Kiinnitysreikien etäisyys, pituus	274 mm
Leveys	31,00 mm
Leveys (sis. pyöreät valaisimet)	31.00 mm
Korkeus	21,00 mm
Korkeus (sis. sylinterivalaisimet)	21.00 mm
Syöttöjohtimien poikkipinta-ala	0.5…1.5 mm²
Ulostulojohtimien poikkipinta-ala	0.5...0.75 mm²
Esijohdotettu	Ei
Syöttöjohtimien kuorintapituus	8…9 mm
Ulostulojohtimien kuorintapituus	8…9 mm
Tuotteen paino	225,00 g

VÄRIT JA MATERIAALIT

Tuotteen väri	valkoinen
Koteloinnin materiaali	Metalli, CGCC
Rungon materiaali	Metalli

LÄMPÖTILAT JA KÄYTTÖOLOSUHTEET

Käyttöympäristön lämpötila-alue	-20…+50 °C ¹⁾
Tc-mittauspisteen enimmäislämpötila	80 °C
Kotelon korkein lämpötila	110 °C
Käyttölämpötila-alue	-20…+50 °C
Sallittu ilman kosteusprosentti	10…85 % ²⁾

¹⁾ Lamppua ympäröivä lämpötila - suljetuissa valaisimissa: lämpötila luminaire sisällä
²⁾ Enintään 42 päivää/vuosi, 93 % käyttöasteella

Käyttöikä

Elektronisen liitäntälaitteen käyttöikä

100000 h ¹⁾

¹⁾ T_c = 65 °C / 10 %:n vikaantumisosuus

MUUT LISÄTIEDOT

Kapsuloitu

Kyllä

MUUT OMINAISUUDET

Himmennettävä	Kyllä
Himmennystapa	DALI-2, Push-DIM
Himmennysalue	1…100 %
Ylikuumenemissuoja	Kyllä
Ylikuormitussuojaus	Kyllä
Oikosulkusuojaus	Kyllä
Johdon enimmäispituus LED-lampulle tai -moduulille	2,0 m
Sopii valaisimiin, joiden kotelointiluokka	I, II
Soveltuu turvavalaistukseen	Kyllä
Kytkentätapa, lähtö	Jousiliitin

SERTIFIKAATIT JA STANDARDIT

Hyväksyntämerkinnät	CE, CB, ENEC, UKCA, EL
Standardit	EN 61347-1:n mukaisesti, ENEC 61347-2-13:n mukaisesti, EN 62384:n mukaisesti, EN 55015:n mukaisesti, EN 61000-3-2:n mukaisesti, EN 61547:n mukaisesti
Iskunkestävyysluokka	I
Kotelointiluokka	IP20

LOGISTISET TIEDOT

Varastointilämpötila

-20…+80 °C

TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA

Jalometallien määrä	0 mg
Harvinaisten maametallien määrä	0 mg
Kierrätysmateriaalin vähimmäismäärä pakkauksessa	80 % ¹⁾
Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina	0 % ¹⁾
Tuotteen kierrätettävyys	Pääosin kierrätettävä tuote ¹⁾
Pakkauksen kierrätettävyys	Pääosin kierrätettävät pakkaukset ¹⁾
Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia	Ei
Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina	Kyllä
Luettelo erityistä huolta aiheuttavista aineista, joiden pitoisuus on yli 0,1 massaprosenttia	Lead (7439-92-1)
