PV PANELS P-TYPE MONOFACIAL BLACK
M 550 P 72 LM -BF-F3
GTIN: 4099854173349
Kuljetuslaatikko / 36
Näytä kaikki pakkaukset
5 vuoden takuu
TUOTETIEDOT
Tuote-edut
- 12 vuoden tuotetakuu, 25 vuoden tehontuottotakuu
- Rajoitettu PID-vaikutus (potential induced degradation) tuotantoprosessin tiukan laadunvalvonnan ansiosta
- Erittäin alhainen vuotuinen solujen hajoaminen korkean lämpötilan paremman kestävyyden ansiosta
- Kestävä muotoilu ja korkeimmat tuotantostandardit takaavat toimintavarmuuden ja laadun
Käyttökohteet
- Kaupalliset ja teolliset asennukset
- Asennukset asuinrakennuksiin
Tuoteominaisuudet
- Alkuperäiset Stäubli MC4 EVO 2 -liittimet
- Saatavana pitkäkaapeliversiona
- Runko anodisoitua alumiiniseosta
- Multi-bus bar (MBB) -teknologia
- Suurin staattinen kuorma jopa 5400 Pa
Tekniset varusteet
- Tuote toimitetaan kokonaisena, ei vaadi kokoonpanoa asiakkaalta
- MC4 EVO 2 -liittimet on asennettu paneeliin
- 3 ohitusdiodia on valmiiksi asennettu paneeliin
SÄHKÖTEKNISET TIEDOT (STC)
| Enimmäisteho Pmax (STC) | 550 W |
| Enimmäisvirta Imp (STC) | 12.95 A |
| OIkosulkuvirta Isc (STC) | 13.70 A |
| Enimmäisjännite Vmp (STC) | 42.48 V |
| Avoimen piirin jännite Voc (STC) | 50.32 V |
| Moduulin tehokkuuskerroin | 21.29 % |
SÄHKÖTEKNISET TIEDOT (NMOT)
| Enimmäisteho Pmax (NMOT) | 416 W |
| Enimmäisvirta Imp (NMOT) | 10.60 A |
| OIkosulkuvirta Isc (NMOT) | 11.21 A |
| Enimmäisjännite Vmp (NMOT) | 39.25 V |
| Avoimen piirin jännite Voc (NMOT) | 46.80 V |
SÄHKÖTEKNISET TIEDOT (STC ja NMOT)
| Tehon toleranssi | 3 % |
MEKAANISET TIEDOT
| Laitoksen tyyppi | Yksipuoleinen |
| Kennon materiaali | Yksikiteinen |
| Kennojen lukumäärä | 144 |
| Ohitusdiodien määrä | 3 |
| Kehys | Kyllä |
| Kytkentätapa | Staubli MC4 EVO2 |
| Leveys | 1134 mm |
| Pituus | 2278 mm |
| Korkeus | 30 mm |
| Tuotteen paino | 27000.000 g |
| Kaapelin pituus | 1.4 m |
| Lasi heijastuksenestopinnoitteella | Kyllä |
| Väri takakappale | valkoinen |
| Väri kenno | Tummansininen |
| Rungon/kehyksen väri | Musta |
| Etulasi | 2,0 mm pinnoitettu puolikarkaistu lasi |
LÄMPÖTILA RAJOITUKSET
| Kennon nimellinen toimintalämpötila | 44 °C |
| Lämpötilakerroin Isc | 0.050 %/K |
| Lämpötilakerroin Pmpp | -0.350 %/K |
| Lämpötilakerroin Uoc | -0.275 %/K |
OPERATING CONDITIONS
| Sarjakytkentäsulakkeen enimmäisnimellisvirta | 25 A |
| Maksimijännite | 1500 V |
| Käyttölämpötila-alue | -40…+85 °C |
| Etupuolen enimmäisstaattinen kuorma | 5400 Pa |
| Takapuolen enimmäisstaattinen kuorma | 2400 Pa |
| Paluuvirran kuorma | 25 A |
TUOTESELOSTE YMPÄRISTÖOMINAISUUKSISTA JA -LAADUISTA
| Jalometallien määrä | 0 mg |
| Harvinaisten maametallien määrä | 0 mg |
| Kierrätysmateriaalin vähimmäismäärä pakkauksessa | 80 % 1) |
| Kierrätysmateriaalin vähimmäisosuus tuotteessa prosentteina | 0 % 1) |
| Tuotteen kierrätettävyys | Pääosin kierrätettävä tuote 1) |
| Pakkauksen kierrätettävyys | Pääosin kierrätettävät pakkaukset 1) |
| Luettelo tuotteen sisältämistä vaarallisista aineista pitoisuuksina, jotka ovat suurempia kuin 0,1 massaprosenttia | Ei |
| Sisältää erityistä huolta aiheuttavia aineita yli 0,1 massaprosentin pitoisuuksina | Ei |
1) AGEC-asetuksen 2022-748 (Ranskan kiertotaloutta koskeva jätteen vastainen lainsäädäntö) mukaisesti
| Tuotekoodi | Pakkausyksikkö (kpl/yksikkö) | Mitat (pituus x leveys x korkeus) | Kokonaispaino | Lukumäärä |
|---|---|---|---|---|
| 4099854173349 | Kuljetuslaatikko 36 |
2,320 mm x 1,135 mm x 1,140 mm | 983560.00 g | 3001.85 dm³ |
Käyttöohje / turvallisuusohjeet
PV MODULE
PV MODULE
Vaatimustenmukaisuusvakuutukset
CE Certificate PV Panels
CE Certificate PV Panels
Ympäristötuoteseloste
PV_Panels_EPD_F3
PV_Panels_EPD_F3
Tuoteperheen tietolehti
M530-550P72LM-BF-F3_EN
M530-550P72LM-BF-F3_EN

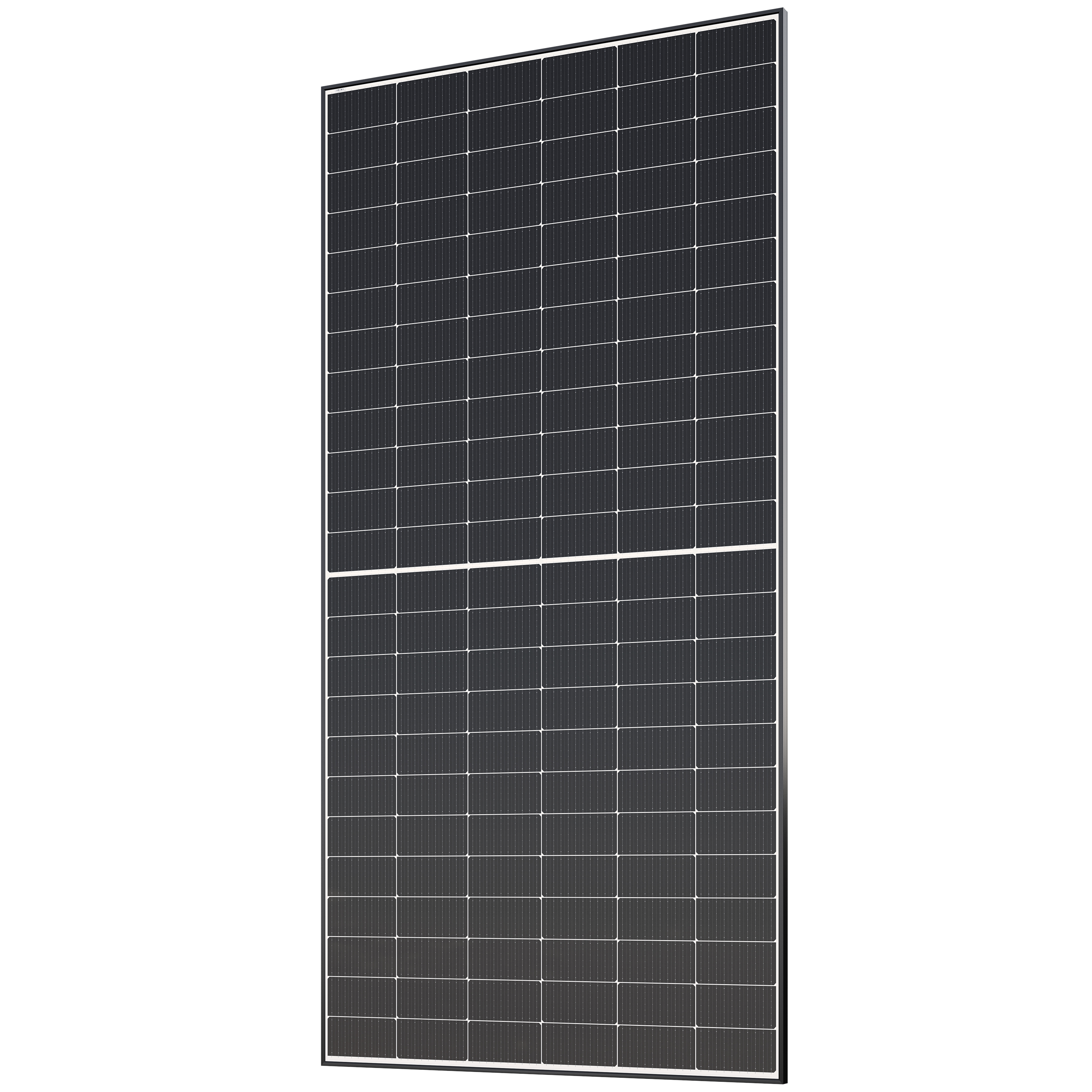

Tuotekuva: valkoinen tausta, diagonaali
M550P72LM BF F3
M550P72LM BF F3

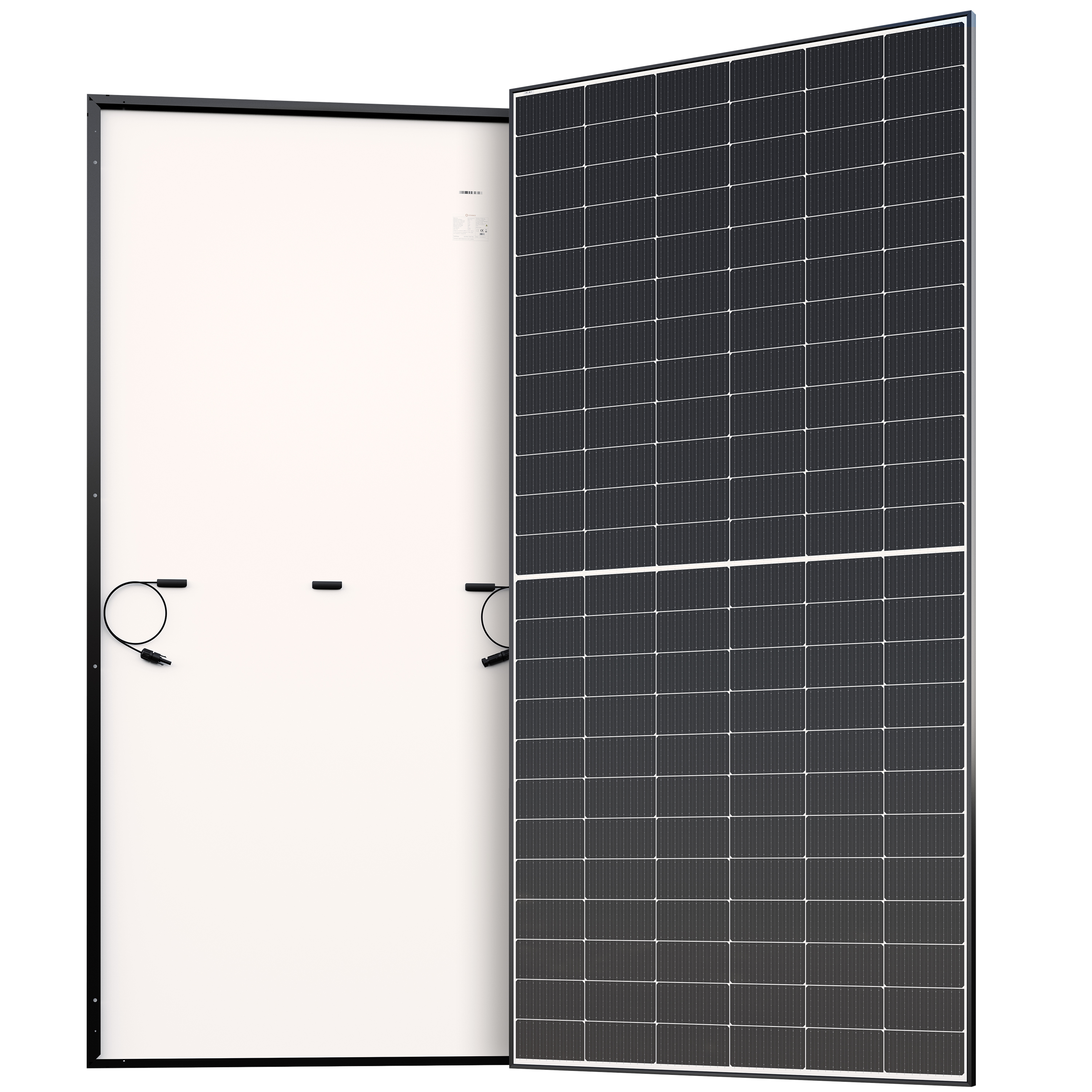

Tuotekuva: valkoinen tausta, diagonaali, vaihtoehtoinen kuva
M550P72LM BF F3
M550P72LM BF F3

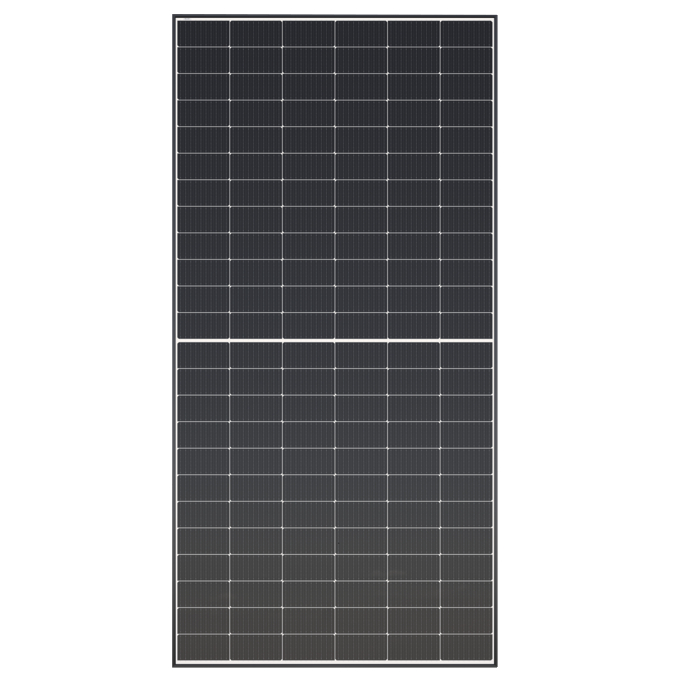

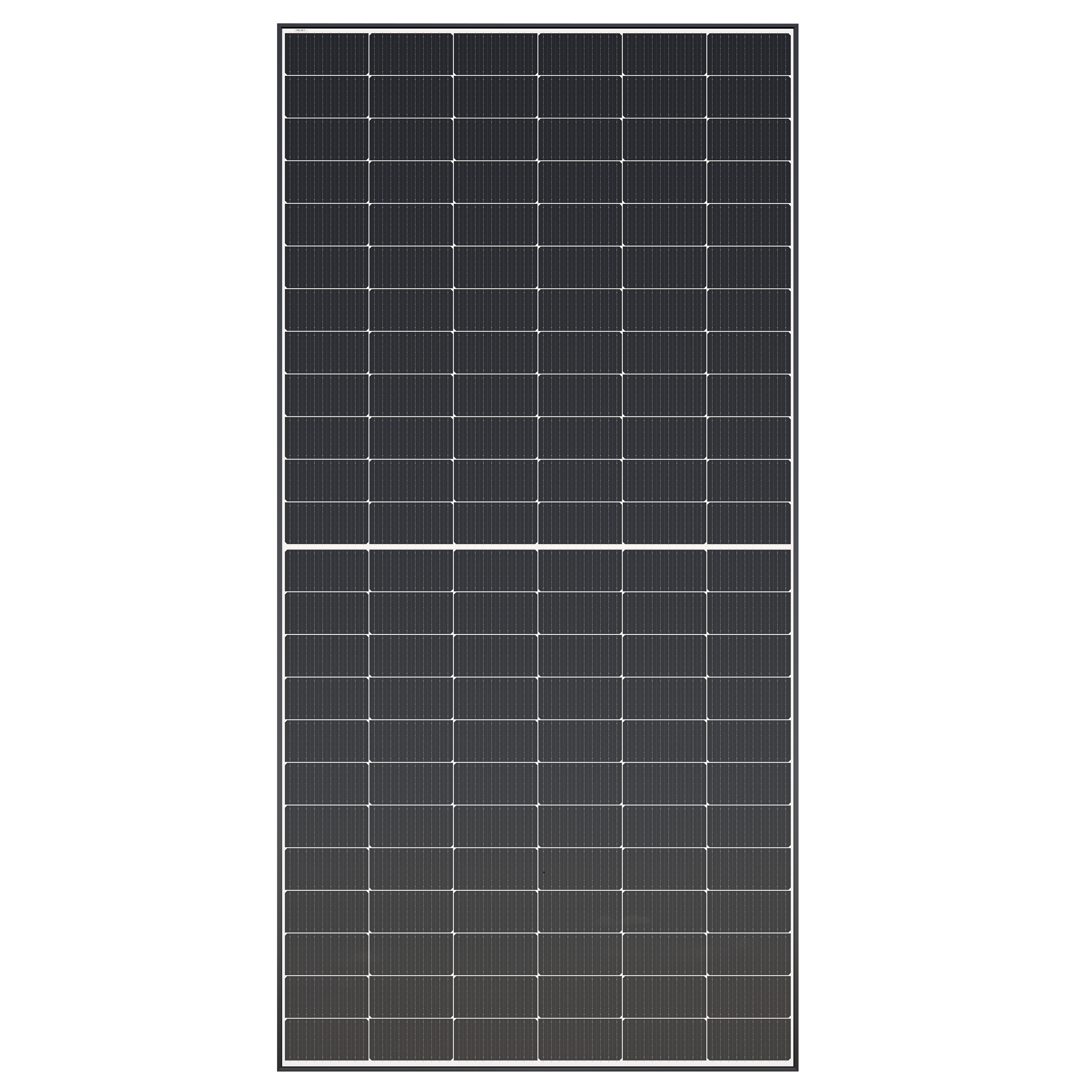

Tuotekuva: valkoinen tausta, pystyasennossa
M550P72LM BF F3
M550P72LM BF F3
Tuotelinjapiirros numeroilla
PV MODULE M580N72LB-SF-F3
PV MODULE M580N72LB-SF-F3
Katalogin tiedot 1
Current voltage curve of the module.
Current voltage curve of the module.
Katalogin tiedot 2
Current voltage curve of the module Cell temperature
Current voltage curve of the module Cell temperature
| EAN | SEG-numero | Sähkönumero |
|---|---|---|
| 4099854173349 | 2741216 | 8010025 |
